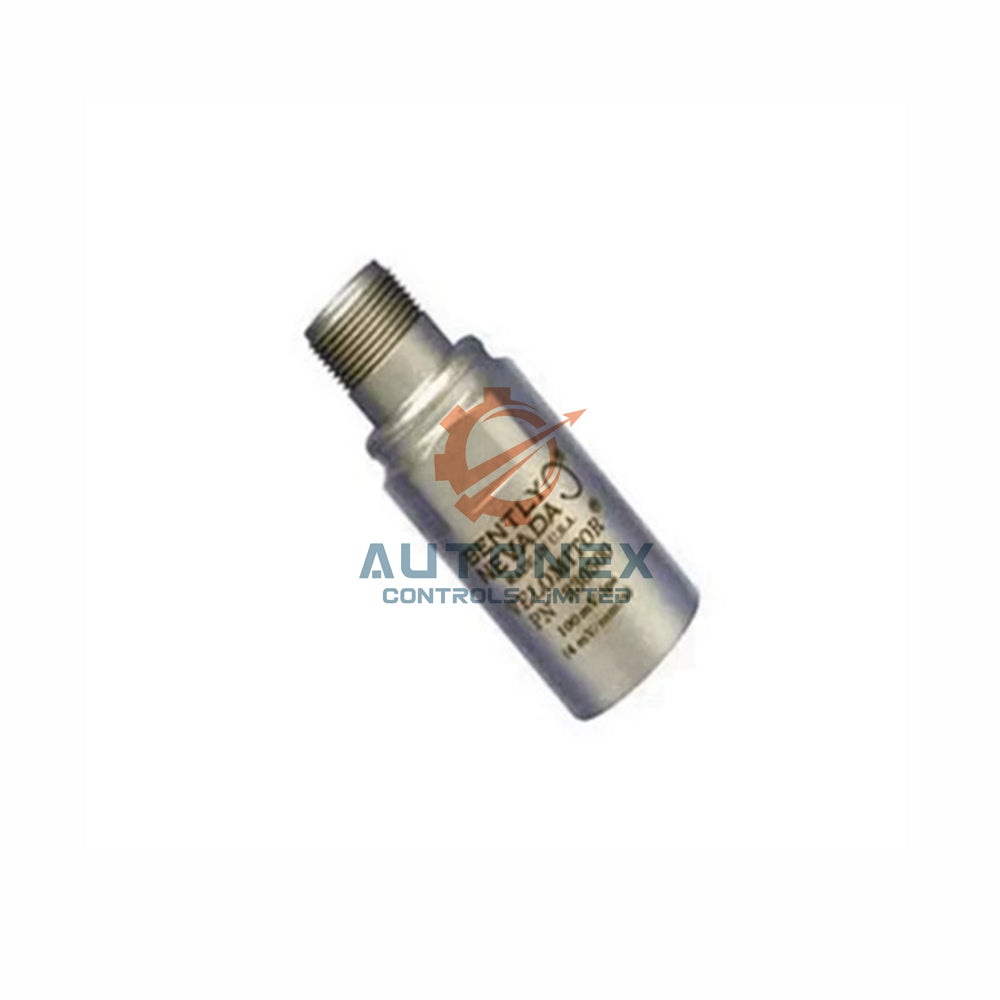

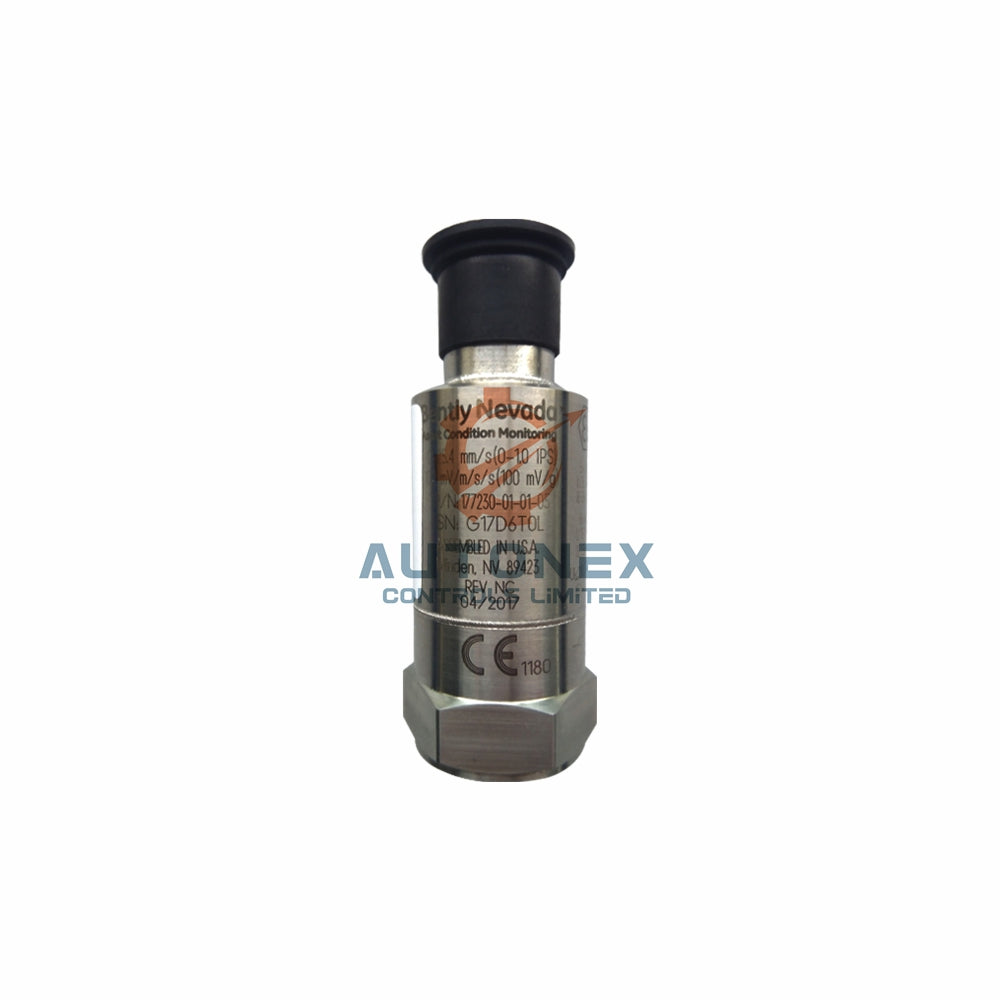

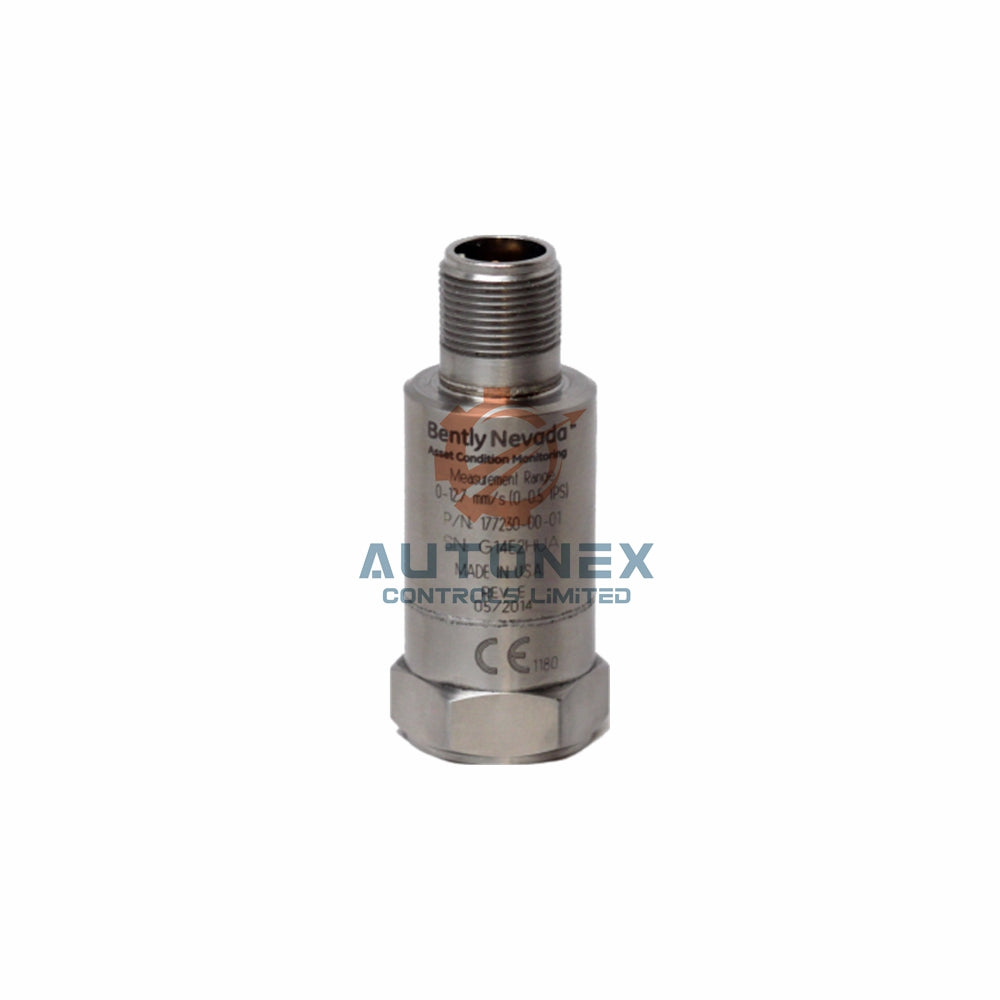

177230-02-01-CN جهاز إرسال الاهتزاز بنتلي نيفادا

مرسل زلازل Bently Nevada 177230-02-01-CN

• نطاق القياس: من 0 إلى 50.8 مم/ثانية (من 0 إلى 2.0 إنش/ثانية) – المدى الكامل.
• استجابة التردد (-BB 02): من 3 هرتز إلى 1 كيلو هرتز (±10%) لإخراج ذروة الاهتزاز.
• إشارة الإخراج: حلقة تيار 4-20 مللي أمبير من الدبوس A إلى الدبوس B.
• الحساسية – الحلقة الرئيسية: 4 ±0.3 مللي أمبير = 0.0 مم/ثانية؛ 20 ±2 مللي أمبير = المدى الكامل.
• الموافقات (CN): شهادة خاصة بالبلد (مطابقة CSA).
• نطاق درجة الحرارة: من -40°C إلى +85°C (من -40°F إلى +185°F).
• الرطوبة: 100% غير مغمور.
• مادة الغلاف: فولاذ مقاوم للصدأ 316L مع موصل MIL-C-5015.

المواصفات الفنية – الطراز 177230-02-01-CN

• خيوط التثبيت: ¼-28 UNF، M6 × 1 SI، أو M8 × 1.25 SI.
• عزم التثبيت: من 4 إلى 7 نيوتن متر (35.4 إلى 62.0 إنش-رطل).
• الوزن: 131 جرام (4.62 أونصة) نموذجي.
• تردد الرنين (مركب): أكثر من 12 كيلو هرتز.
• الحساسية العرضية: أقل من 5% من الحساسية.
• العزل الكهربائي: >10⁸ أوم؛ جهد الانهيار 600 فولت تيار متردد RMS.
• حساسية المجال المغناطيسي: <20 ميكرومتر/ثانية/غاوس ذروة.
• تحمل الصدمات: اختبار سقوط بقوة 9.810 م/ث² (1.000 g ذروة).

دليل التثبيت والتوصيل

• ثبت المرسل باستخدام فتحة التثبيت ¼-28 UNF مع عزم 4-7 نيوتن متر.
• وصل الدبوس A إلى حلقة التيار الإيجابية 4-20 مللي أمبير (بالإشارة إلى الدبوس B).
• وصل الدبوس B إلى عودة الحلقة (العودة السالبة للدبوس A والمشتركة للإشارة الديناميكية).
• يوفر الدبوس C إشارة تسارع ديناميكية غير مخزنة (مرجعية إلى الدبوس B).
• طبق جهد إثارة من 12 إلى 30 فولت تيار مستمر (محدود التيار إلى 40 مللي أمبير).
• اسمح بزمن استقرار أقل من 15 ثانية ضمن 2% من القيمة النهائية.

محتويات العبوة

• مرسل زلازل Bently Nevada 177230-02-01-CN واحد.
• موصل MIL-C-5015 بثلاثة دبابيس مطابق (فولاذ مقاوم للصدأ 316L).
• دليل سريع للتثبيت والتوصيل (نسخة ورقية).

الشحن واللوجستيات

• نقوم بالشحن عبر FedEx أو UPS أو DHL – خدمة سريعة عالمية.
• جميع الوحدات جديدة وأصلية من Bently Nevada.
• المخزون متوفر؛ نقوم بالشحن خلال 5 أيام عمل.
• تطبق سياسة إرجاع لمدة 30 يومًا على جميع الطلبات.

الأسئلة المتكررة

• هل هذا المرسل مناسب للمناطق الخطرة؟ نعم، يحمل موافقات خاصة بالبلد (مطابقة CSA).
• ما هو مصدر الطاقة المطلوب؟ 12-30 فولت تيار مستمر، محدود التيار إلى 30-35 مللي أمبير (مزود داخلي نموذجي).
• هل يمكن استخدامه مع PLC؟ نعم، يتصل مباشرة بأنظمة PLC وDCS وSCADA.
• ما هو إخراج المدى الكامل؟ 20 مللي أمبير تعادل 25.4 مم/ثانية (1.0 إنش/ثانية) لنطاق -AA 01.
• هل الإشارة الديناميكية مخزنة؟ لا، يوفر الدبوس C إشارة غير مخزنة مرجعية إلى الدبوس B.
• هل يتحمل الرطوبة العالية؟ نعم، يعمل في رطوبة 100% غير مغمورة.
