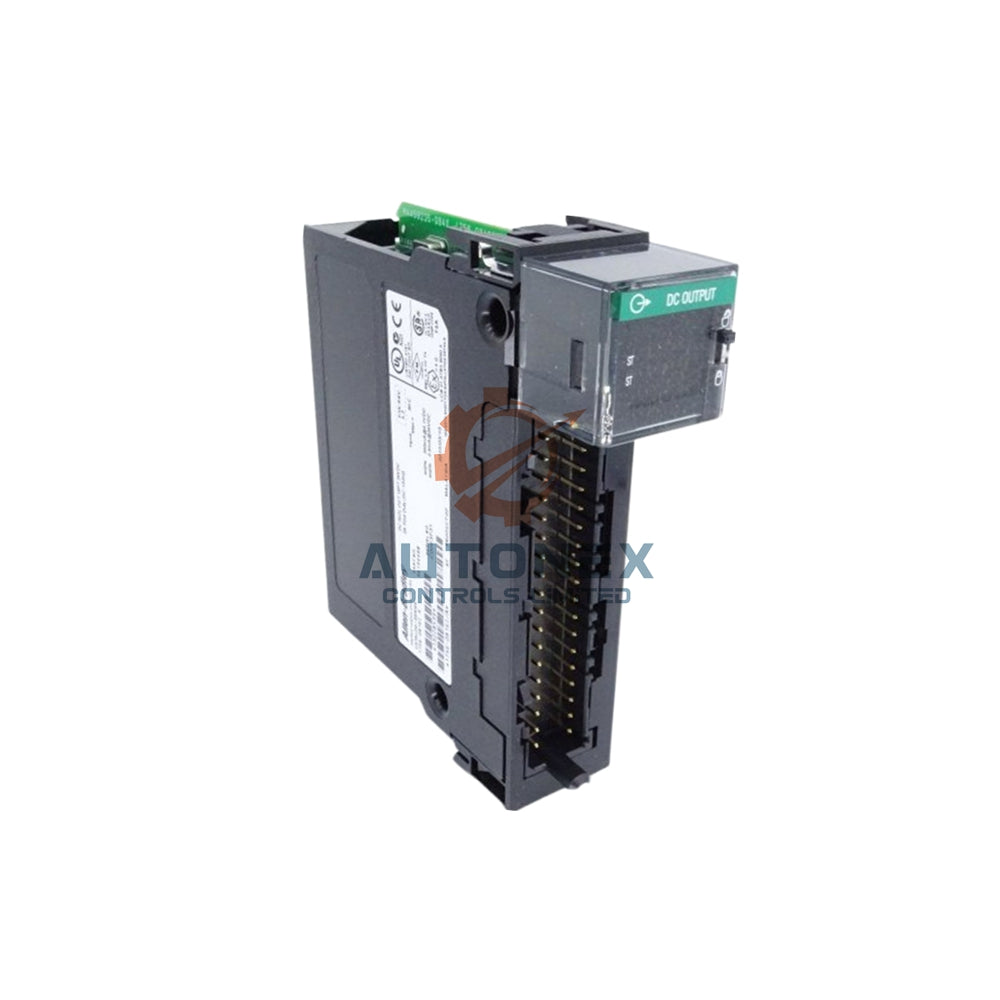

وحدة إخراج تماثلي 1756-OB16E ألين-برادلي

وحدة الإخراج Allen-Bradley 1756-OB16E

المواصفات الفنية

• العلامة التجارية: Allen-Bradley
• السلسلة: ControlLogix
• الطراز: 1756-OB16E
• قنوات الإخراج: 16 نقطة
• نطاق الجهد: 10-31.2 فولت تيار مستمر
• الجهد الاسمي: 24 فولت تيار مستمر
• التيار لكل نقطة: 1 أمبير عند 60 درجة مئوية
• التيار لكل وحدة: 8 أمبير عند 60 درجة مئوية
• فقدان الطاقة: 4.1 واط كحد أقصى
• زمن الاستجابة للتشغيل: 70 ميكروثانية اسمي
• زمن الاستجابة للإيقاف: 360 ميكروثانية اسمي
• تيار اللوحة الخلفية: 250 مللي أمبير عند 5.1 فولت تيار مستمر
• جهد العزل: 50 فولت مستمر

خصائص الإخراج

• ستة عشر قناة إخراج تيار مستمر يتم التحكم بها بشكل فردي
• مجموعتان مدمجتان إلكترونيًا مع ثمانية مخارج لكل مجموعة
• 1 أمبير كحد أقصى للتيار لكل نقطة عند 60 درجة مئوية
• 8 أمبير كحد أقصى للتيار الكلي للوحدة عند 60 درجة مئوية
• تيار اندفاع 2 أمبير لمدة 10 مللي ثانية قابل للتكرار كل ثانيتين
• الحد الأدنى لمتطلبات تيار الحمل 3 مللي أمبير لكل قناة

ميزات الأداء

• استجابة سريعة: تأخير تشغيل نموذجي 70 ميكروثانية
• إيقاف سريع: تأخير إيقاف نموذجي 360 ميكروثانية
• الدمج الإلكتروني: حماية مدمجة لكل مجموعة
• تسرب منخفض: تسرب في حالة الإيقاف بحد أقصى 1 مللي أمبير
• هبوط الجهد: 400 مللي فولت كحد أقصى عند حمل 1 أمبير

متطلبات الطاقة

• طاقة اللوحة الخلفية: 250 مللي أمبير عند 5.1 فولت تيار مستمر
• تيار 24 فولت تيار مستمر: 2 مللي أمبير من اللوحة الخلفية
• الطاقة الكلية: 1.32 واط متطلبات اللوحة الخلفية
• التبديد الحراري: 13.98 وحدة حرارية بريطانية/ساعة
• الكفاءة: محسنة لاستهلاك منخفض للطاقة

التركيب والتوافق

• عرض الفتحة: وحدة فتحة واحدة
• توافق الهيكل: جميع طرازات 1756 ControlLogix
• كتل المحطات الطرفية: 1756-TBNH أو 1756-TBSH
• التركيب: أي فتحة في الإدخال/الإخراج المحلي أو الموزع
• التأشير: إلكتروني وميكانيكي معرف من قبل المستخدم

المواصفات البيئية

• درجة حرارة التشغيل: من 0 إلى 60 درجة مئوية (32 إلى 140 فهرنهايت)
• درجة حرارة التخزين: من -40 إلى 85 درجة مئوية (-40 إلى 185 فهرنهايت)
• نطاق الرطوبة: 5-95% بدون تكاثف
• تصنيف العزل: تشغيل مستمر بجهد 50 فولت

الأسئلة المتكررة

كم عدد نقاط الإخراج التي تحتويها هذه الوحدة؟

• تقدم 1756-OB16E 16 نقطة إخراج منفصلة.

ما هو التيار الأقصى لكل مخرج؟

• يمكن لكل مخرج تحمل 1 أمبير عند 60 درجة مئوية.

هل توجد فيوزات للحماية؟

• نعم، الدمج الإلكتروني يحمي مجموعات من ثمانية مخارج.

ما هي كتل المحطات الطرفية المطلوبة؟

• استخدم كتل المحطات الطرفية القابلة للإزالة 1756-TBNH أو 1756-TBSH.

ما مدى سرعة استجابة الوحدة؟

• تأخير التشغيل النموذجي هو 70 ميكروثانية.

ما هو نطاق الجهد الذي تدعمه؟

• تعمل من 10 إلى 31.2 فولت تيار مستمر.

هل يمكنني استخدام هذه الوحدة في تطبيقات الإدخال/الإخراج عن بُعد؟

• نعم، تعمل في أنظمة الإدخال/الإخراج المحلية والموزعة.
