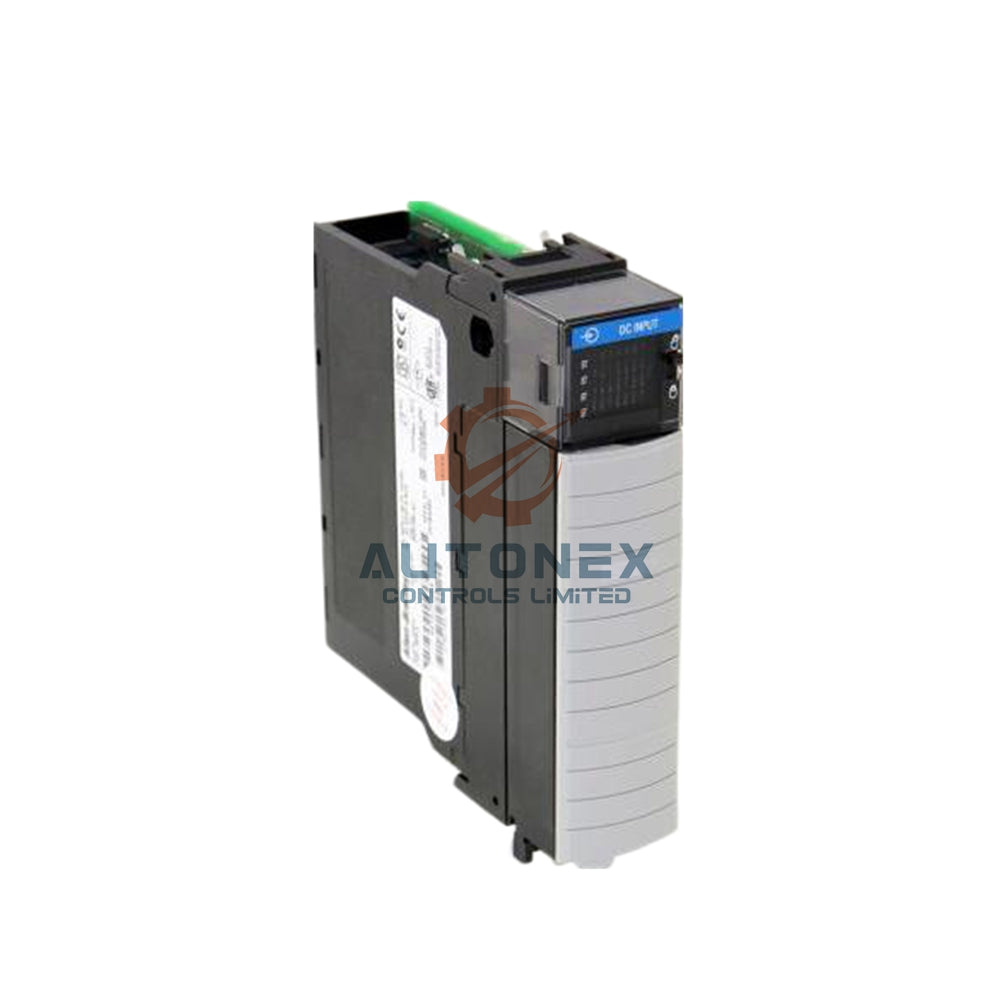

وحدة إدخال تشخيصية 1756-IB16D ألين-برادلي

وحدة الإدخال التشخيصية ControlLogix 1756-IB16D من Allen-Bradley

نظرة عامة على المنتج

• العلامة التجارية: Allen-Bradley
• النموذج: 1756-IB16D
• السلسلة: ControlLogix
• نوع الوحدة: وحدة إدخال تيار مستمر تشخيصية
• نقاط الإدخال: 16 مدخلاً تشخيصياً (4 نقاط لكل مجموعة)
• فئة الجهد: 12/24 فولت تيار مستمر Sink
• نطاق التشغيل: 10-30 فولت تيار مستمر

المواصفات الفنية

• جهد الإدخال: نطاق تشغيل من 10-30 فولت تيار مستمر
• الجهد الاسمي: تكوين Sink بجهد 12/24 فولت تيار مستمر
• تيار الإدخال: 2 مللي أمبير عند 10 فولت إلى 13 مللي أمبير عند 30 فولت
• تيار الحالة المغلقة: 1.5 مللي أمبير كحد أقصى لكل نقطة
• تيار اللوحة الخلفية: 150 مللي أمبير عند 5 فولت تيار مستمر
• استهلاك الطاقة: 5.8 واط كحد أقصى عند 60 درجة مئوية
• التبديد الحراري: 19.78 وحدة حرارية بريطانية/ساعة كحد أقصى

خصائص الأداء

• زمن الاستجابة: 4 مللي ثانية بالإضافة إلى زمن الفلتر المختار
• تأخير من إيقاف إلى تشغيل: 340 ميكروثانية اسمي بالإضافة إلى زمن الفلتر
• تأخير من تشغيل إلى إيقاف: 740 ميكروثانية اسمي بالإضافة إلى زمن الفلتر
• فلتر الإدخال: قابل للاختيار من قبل المستخدم 0، 1، 2، 9، أو 18 مللي ثانية
• تيار الاندفاع: قدرة قصوى 250 مللي أمبير
• تكوين المجموعة: 4 نقاط لكل مجموعة تشخيصية

الميزات التشخيصية

• كشف متقدم لعدم التحميل للتحقق من الأسلاك
• توقيت دقيق لحدوث العطل وإزالته
• قدرات اختبار النبض للتحقق الوظيفي
• وظيفة تشخيص فصل السلك لمراقبة الاتصال
• تقرير الحالة في الوقت الحقيقي إلى وحدة التحكم
• دعم محسّن لاستكشاف الأخطاء وإجراء الصيانة

التركيب والتوافق

• يتطلب كتل طرفية قابلة للإزالة 1756-TBCH أو 1756-TBS6H
• متوافق مع جميع أنظمة هيكل 1756 ControlLogix
• مصمم لتركيب في لوحات التحكم الصناعية
• تجميع المدخلات يبسط الأسلاك واستكشاف الأخطاء
• مثالي لتطبيقات الأتمتة عالية الاعتمادية
• يدعم سلامة الآلات ومراقبة العمليات

فوائد التطبيق

• يقلل من وقت التوقف من خلال التشخيصات المتقدمة
• يحسن موثوقية النظام بالمراقبة في الوقت الحقيقي
• يمكن من استراتيجيات الصيانة التنبؤية
• يوفر معلومات مفصلة عن الأعطال للحل السريع
• يدعم التحكم الحرج في العمليات والآلات
• يعزز رؤية النظام وإدارته بشكل عام

الشحن والتسليم

• جديد تماماً، أصلي من المصنع مضمون الحالة
• الشحن من مخزوننا المتوفر
• معالجة الطلب خلال 5 أيام عمل
• الشحن العالمي عبر FedEx و UPS و DHL
• تغليف المصنع القياسي متضمن

الأسئلة المتكررة

• ما هي استخدامات المدخلات التشخيصية؟ توفر المدخلات التشخيصية معلومات مفصلة عن الأعطال ومراقبة الحالة تتجاوز إشارات التشغيل/الإيقاف الأساسية.
• ما هو نطاق الجهد الذي تدعمه هذه الوحدة؟ تعمل الوحدة مع إشارات إدخال من 10-30 فولت تيار مستمر.
• كم عدد نقاط الإدخال؟ هناك 16 مدخلاً تشخيصياً منظمة في 4 مجموعات من 4 نقاط.
• ما هي الكتل الطرفية المتوافقة؟ استخدم كتل طرفية قابلة للإزالة 1756-TBCH أو 1756-TBS6H.
• هل هذه الوحدة متوفرة في المخزون؟ نعم، نحتفظ بالمخزون للشحن الفوري.
• ما هو زمن الاستجابة؟ 4 مللي ثانية كحد أقصى بالإضافة إلى زمن الفلتر القابل للاختيار من قبل المستخدم.
• هل يمكنها اكتشاف مشاكل الأسلاك؟ نعم، تتميز بكشف عدم التحميل وتشخيص فصل السلك.
