قاعدة وحدة إدخال منفصلة 170ADI35000 | شنايدر إلكتريك

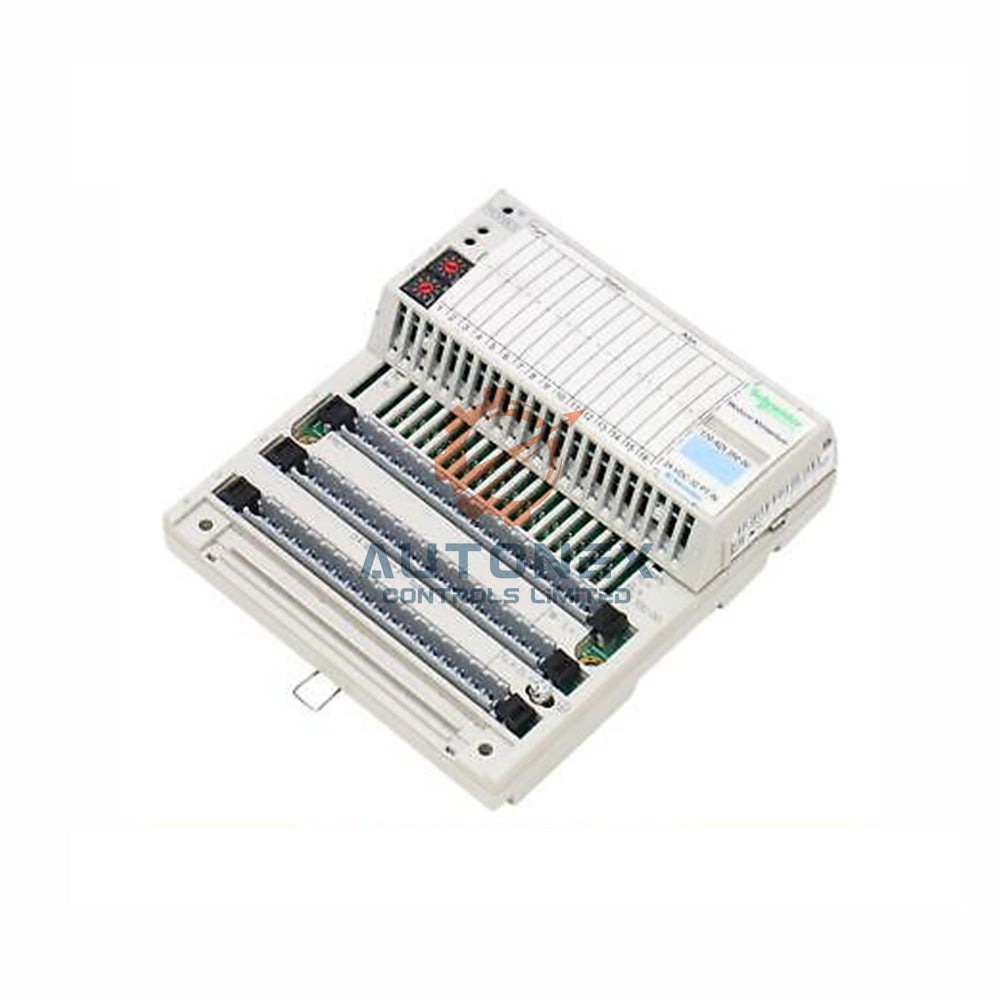

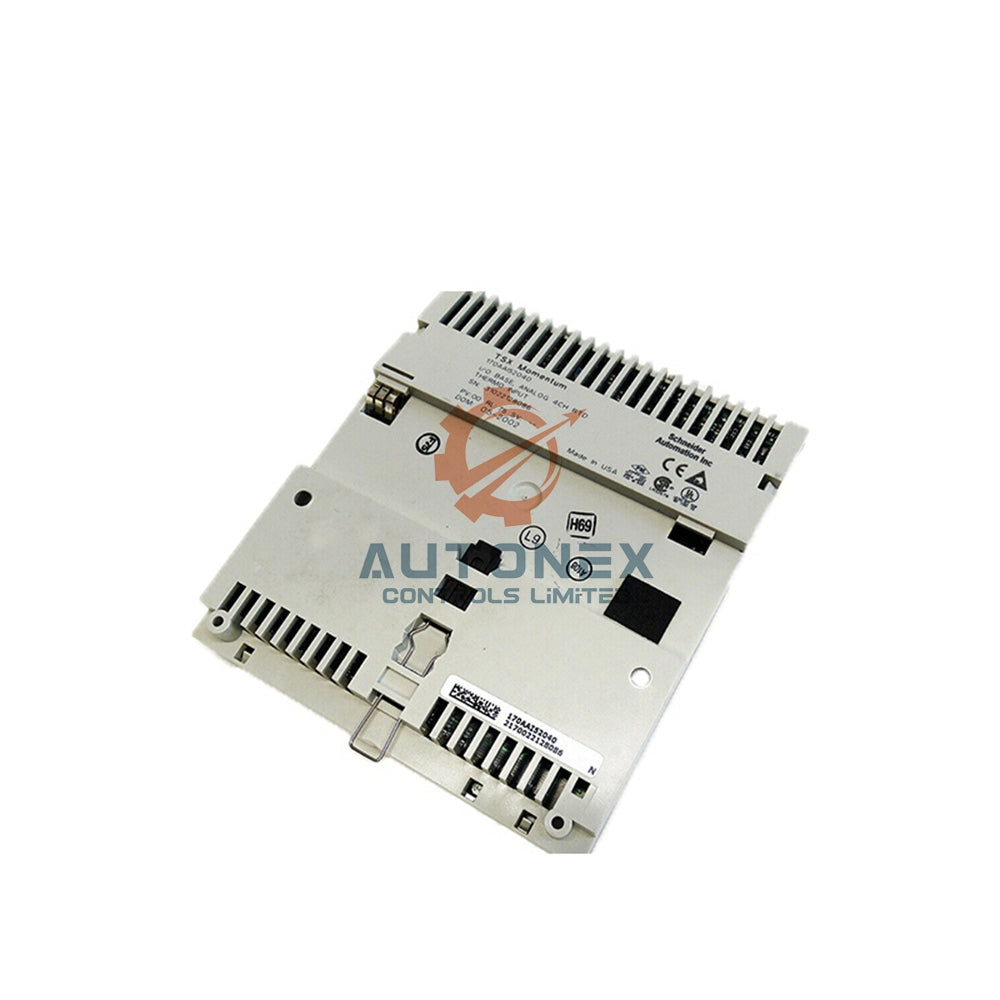

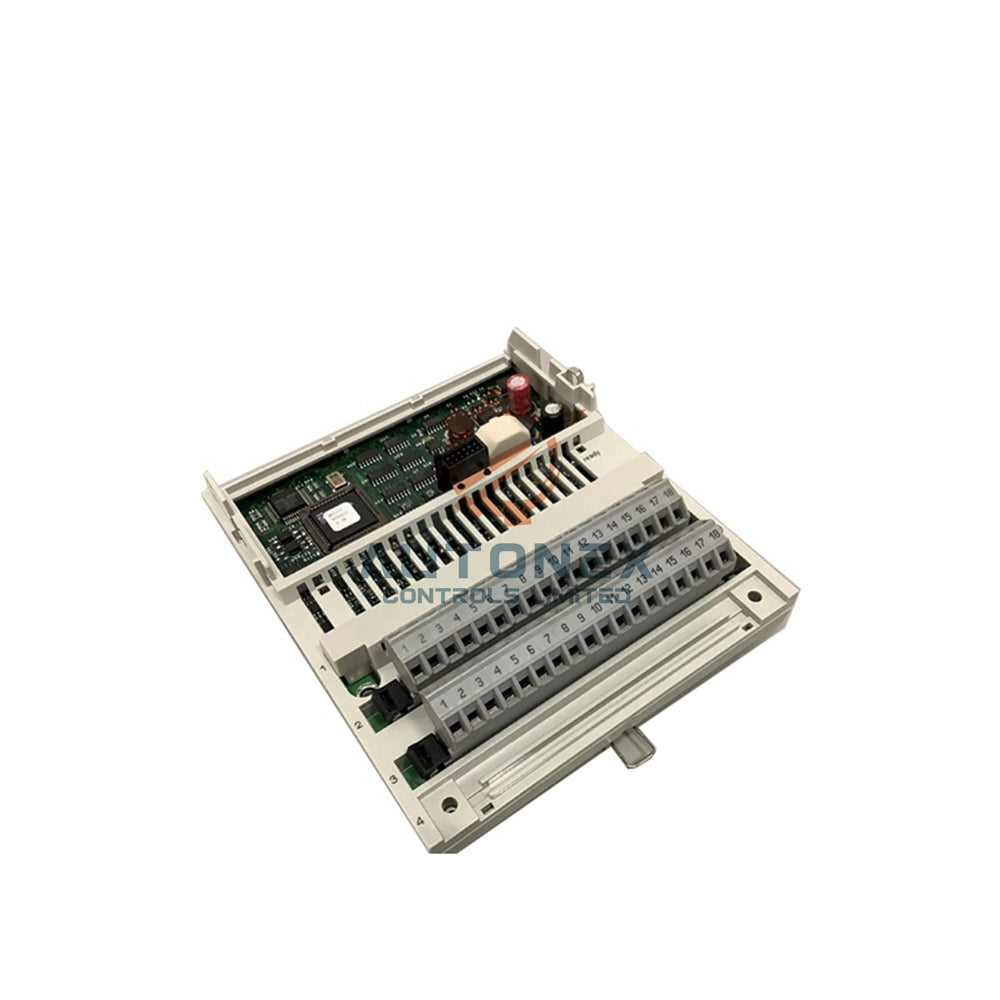

وحدة قاعدة مداخل منفصلة Modicon Momentum من Schneider Electric، طراز 170ADI35000

المواصفات الفنية

• العلامة التجارية: Schneider Electric
• الطراز: 170ADI35000
• الفئة: وحدة قاعدة مداخل منفصلة
• السلسلة: Modicon Momentum
• القنوات: 32 مدخلًا موزعة على مجموعتين، في كل منهما 16 مدخلًا
• نوع الإشارة: 24V DC، وفق IEC 1131-2 Type 1، بمستوى مرتفع فعلي
• نطاق الجهد: 24V DC (من 19.2 إلى 30V)
• تيار الإدخال: 250 mA عند 24V DC
• مقاومة الإدخال: 4 kΩ
• العزل: 1780V AC بين المجموعات، و500V AC بين الميدان والناقل
• زمن الاستجابة: 2.2 ms من الإيقاف إلى التشغيل، و3.3 ms من التشغيل إلى الإيقاف
• التشخيص: لا يُرسل إلى المحول أي إبلاغ عن الأعطال على مستوى القناة
• جهد التغذية: 24V DC (من 19.2 إلى 30V)
• تيار الناقل: استهلاك داخلي قدره 250 mA عند 24V DC
• استهلاك الطاقة: 3 W نموذجيًا، و5 W كحد أقصى
• درجة الحماية: IP20
• الأبعاد: 125 × 141.5 × 47.5 mm
• الوزن: 0.35 kg
• حالة دورة الحياة: متوقف عن الإنتاج (آخر تحقق في 2026-09)
• الشركة المصنّعة: Schneider Electric

دليل التركيب

• ثبّت الوحدة على وحدة القاعدة Modicon Momentum وأحكم قفلها في مكانها.
• تأكد من أن جهد التغذية ضمن نطاق 19.2 إلى 30V DC قبل التوصيل.
• صِل أجهزة الميدان بالأطراف، وأبقِ مجموعتي القنوات ذواتي الـ16 قناة منفصلتين.
• مرّر كابلات الإدخال بعيدًا عن خطوط الطاقة للحفاظ على جودة الإشارة.
• اختبر كل قناة بإشارة اختبار بعد الانتهاء من التوصيلات.
• حافظ على ظروف الحاوية الملائمة لدرجة الحماية IP20 لحماية الوحدة.

محتويات العبوة

• وحدة قاعدة مداخل منفصلة واحدة 170ADI35000
• دليل مرجعي واحد للتركيب
• عبوة واقية لضمان النقل الآمن

خيارات الشحن

• توصيل سريع عبر FedEx للشحن العالمي السريع
• خدمة UPS الموثوقة من الباب إلى الباب
• تغطية لوجستية دولية من DHL

الأسئلة الشائعة

• س: ما نوع الإشارة التي تقبلها الوحدة 170ADI35000؟
  ج: تقبل إشارات 24V DC المتوافقة مع متطلبات IEC 1131-2 Type 1 للمستوى المرتفع الفعلي.
• س: كم عدد القنوات التي توفرها هذه الوحدة؟
  ج: توفر 32 مدخلًا موزعًا على مجموعتين، في كل منهما 16 قناة.
• س: ما مستوى العزل الذي توفره الوحدة؟
  ج: توفر عزلًا بجهد 1780V AC بين المجموعات و500V AC بين الميدان والناقل.
• س: ما سرعة استجابة الوحدة؟
  ج: زمن الاستجابة 2.2 ms من الإيقاف إلى التشغيل و3.3 ms من التشغيل إلى الإيقاف.
• س: هل تُبلغ الوحدة عن أعطال القنوات؟
  ج: لا، فهي لا توفر تشخيصًا على مستوى القناة للمحول.
• س: ما نطاق الجهد الذي تحتاج إليه الوحدة؟
  ج: تحتاج إلى 24V DC ضمن نطاق من 19.2 إلى 30V.
• س: هل ما زالت الوحدة قيد الإنتاج؟
  ج: لا، تدرجها Schneider Electric على أنها متوقفة عن الإنتاج، ولدينا مخزون متاح.
• س: كيف تتعاملون مع الشحن والتوصيل؟
  ج: نشحن خلال 5 أيام عبر DHL وFedEx وUPS.
• س: ما سياسة الإرجاع لديكم؟
  ج: نتيح الإرجاع خلال 30 يومًا لجميع الطلبات.
• س: هل المنتج جديد وأصلي؟
  ج: نعم، نوفر وحدات أصلية جديدة تمامًا من المخزون المتاح.
