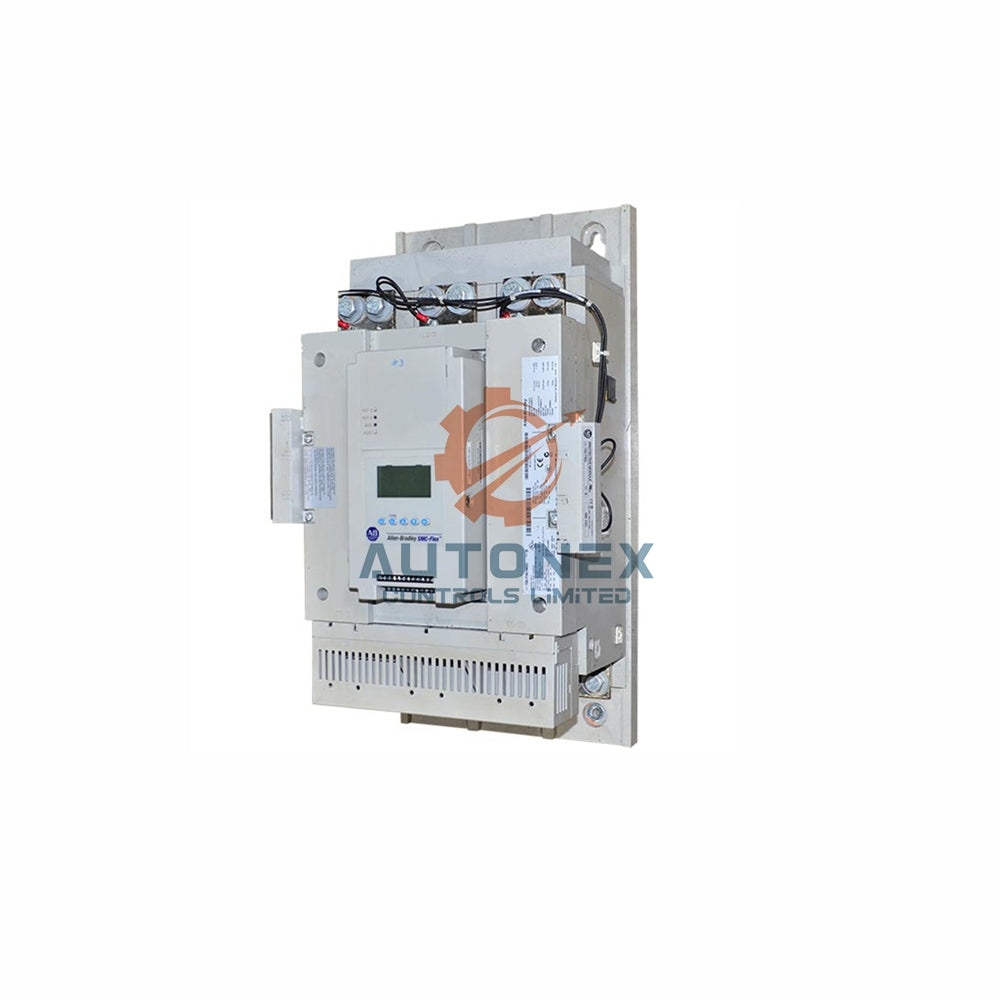

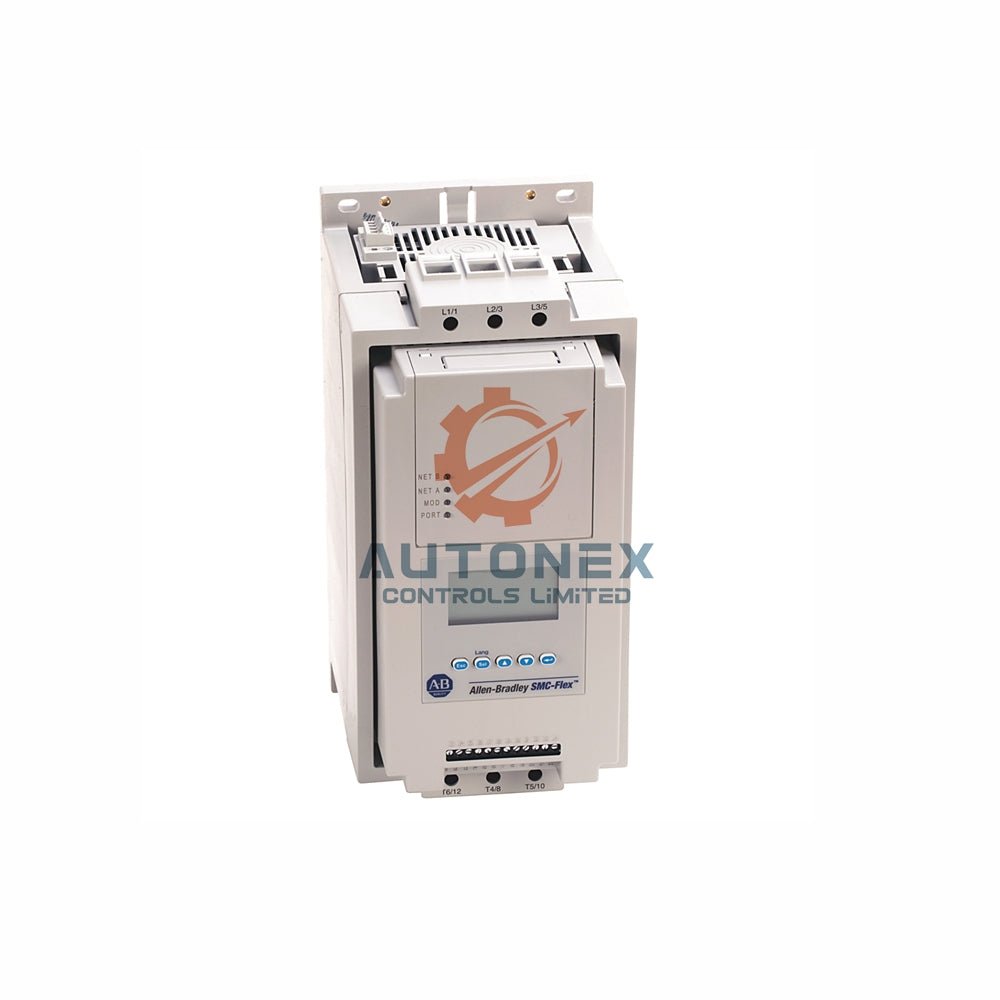

150-F135NBDD وحدة بدء تشغيل المحرك التدريجي SMC Flex من Allen-Bradley

وحدة التحكم الذكية بالمحرك SMC Flex ‏150-F135NBDD - بادئ تشغيل ناعم بقدرة 135 أمبير من Allen-Bradley

المواصفات الفنية الرئيسية

• العلامة التجارية: Allen-Bradley
• الطراز: 150-F135NBDD
• السلسلة: SMC Flex
• نوع وحدة التحكم: بادئ تشغيل ناعم
• تصنيف وحدة التحكم: 135 أمبير، 25–100 حصان عند 460V AC
• جهد التحكم: 100…240V AC
• جهد التشغيل المقنن Ue: 200 V
• جهد تغذية التحكم المقنن: 100 V عند 50 Hz و60 Hz
• تيار الحمل الزائد (توصيل خطي): 34 A
• تيار الحمل الزائد (توصيل دلتا): 59 A
• فئات الفصل: 10 و15 و20 و30
• تصنيف تيار الفصل: 117% من تيار الحمل الكامل للمحرك
• تردد التشغيل: 50/60 Hz لدائرة القدرة
• تيار المحرك المتصل خطيًا: 34…135 A عند 600/Y/690V AC، ثلاثي الطور
• تيار المحرك المتصل دلتا: 59…234 A عند 500/575V AC، ثلاثي الطور
• قدرة المحرك المتصل خطيًا، الحد الأقصى: 90 kW عند 500V AC و50Hz، ثلاثي الطور
• قدرة المحرك المتصل دلتا، الحد الأقصى: 75 kW عند 230V AC و50Hz، ثلاثي الطور
• جهد العزل: 500V مقنن وفقًا لمعيار IEC لدائرة القدرة
• جهد التشغيل المقنن: 200…480V AC (-15%، +10%) وفقًا لمعايير UL/CSA/NEMA
• جهد النبضة المقنن: 6000V وفقًا لمعيار IEC لدائرة القدرة
• تحمل العزل الكهربائي: 2500V وفقًا لمعيار IEC لدائرة القدرة
• حماية DV/DT: شبكة كابتة RC لدائرة القدرة
• جهد الذروة العكسي المتكرر: 1400V وفقًا لمعايير UL/CSA/NEMA
• الحماية من العابر: مقاومات متغيرة من أكسيد المعادن: 220 J (اختيارية)
• قائمة أجهزة الحماية من القصر: منصهر قياسي، وقاطع دائرة، ومنصهرات عالية السعة بتأخير زمني من الفئات CC/J/L
• أقصى تيار عطل متاح عالي السعة: 70kA عند 600V باستخدام منصهر من الفئة J أو L بتأخير زمني وبقدرة 400 A
• أقصى تيار عطل متاح قياسي: 70kA عند 690V لأقصى تيار حمل كامل

ميزات التحكم والمراقبة

• مزود بشاشة: نعم
• نوع الجهد للتشغيل: AC
• خيارات التحكم: التحكم في الفرامل
• الميزة القياسية لوحدة التحكم: عرض الحالة: متوقف، وبدء التشغيل، وإيقاف التشغيل، وبالسرعة، وإنذار، وعطل
• الميزة الاختيارية لوحدة التحكم: تحكم كبح ذكي للمحرك SMB مع تيار كبح قابل للضبط من 0…400% من تيار الحمل الكامل للمحرك
• حماية متكاملة من الحمل الزائد للمحرك: نعم
• نوع أداء جهاز حماية دائرة القصر (SCPD): النوع 1
• الحد الأقصى لعدد المستشعرات: 6 لتصنيفات دخل PTC
• وحدة التحكم في تيار الاندفاع: 5A عند 24V DC (-15%، +10%)
• الجهد عند أطراف PTC ‏(RPTC = مفتوح)، الحد الأقصى: 30V
• وحدة التحكم في القدرة العابرة: 60 W عند 24V DC (-15%، +10%)
• وحدة التحكم في القدرة بالحالة المستقرة: 24 W عند 24V DC (-15%، +10%)
• الجهد عند أطراف PTC ‏(RPTC = 4 kΩ)، الحد الأقصى: <7.5 V
• زمن الاستجابة: 800 ms لتصنيفات دخل PTC
• وحدة التحكم في زمن الاندفاع: 250 ms عند 24V DC (-15%، +10%)
• وحدة التحكم في الزمن العابر: 500 ms عند 24V DC (-15%، +10%)
• المقاومة الباردة لسلسلة مستشعر PTC، الحد الأقصى: 1500 Ω
• دخل مقياس سرعة الدوران: 0…5V DC عند 4.5V DC = سرعة 100%
• الحد الأدنى لوحدة التحكم في مصدر طاقة Allen Bradley: 1606-XLP50E عند 24V DC (-15%، +10%)
• مقاومة فصل دائرة القصر: 25 Ω ± 10 Ω
• مقاومة الاستجابة: 3400 Ω ± 150 Ω
• مقاومة إعادة الضبط: 1600 Ω ± 100 Ω
• الحد الأقصى لجهد حالة إيقاف الدخل: 50V AC عند 10V DC/12V AC
• الحد الأدنى لجهد حالة تشغيل الدخل: 85V AC عند 19.2V DC/20.4V AC
• تيار حالة إيقاف الدخل: <10 mA AC، ‏<3 mA DC
• تيار حالة تشغيل الدخل: 20mA عند 120V AC/40mA عند 240V AC، ‏7.6mA عند 24V AC/DC

بيانات نقاط التلامس المساعدة والمرحل

• عدد نقاط التلامس: 1 لنقاط التلامس المساعدة
• نوع التيار: AC لنقاط التلامس المساعدة
• التيار الحراري التقليدي (Ith): AC/DC: ‏5 A
• نوع دائرة التحكم: مرحل كهرومغناطيسي
• نوع نقاط التلامس: NO/NC قابلة للبرمجة
• تيار التشغيل المقنن: 3A عند 120V AC، ‏1.5A عند 240V AC
• نوع نقاط التلامس: نقاط تلامس مساعدة 19/20 (Aux #1)، و29/30 (Aux #2)، و31/32 (Aux #3)، و33/34 (Aux #4)
• التوصيل: 3600VA لنقاط التلامس المساعدة
• الفصل: 360VA لنقاط التلامس المساعدة

البيانات الحرارية والبيئية والميكانيكية

• تبديد الحرارة في الحالة المستقرة مع طاقة التحكم والمروحة: 104 W
• درجة حرارة التخزين والنقل: -20 °C
• الرطوبة: 5…95% (بدون تكاثف)
• درجة حرارة التشغيل: النوع المفتوح: من -5 إلى 50 °C (من 23 إلى 122 °F)
• الحماية من الصدمة الكهربائية: IP2X (مع أغطية الأطراف) وفقًا لمعيار IEC
• مستويات انبعاثات EMC: الانبعاث المشع: الفئة A
• مستويات مناعة EMC: عابر زيادة الجهد وفقًا للمعيار EN/IEC 60947-4-2
• الارتفاع: 2000 m
• درجة التلوث: 2
• الوزن: 15 kg
• الصدمة: Opsal: ‏5.5 G
• الاهتزاز: Opsal: ‏1.0 G ذروة، إزاحة 0.15 mm (0.006 in)
• العرض: 196.4 mm (7.74 in)
• العمق: 212.2 mm (8.35 in)
• الارتفاع: 443.7 mm (17.47 in)

نظرة عامة على التصميم والتركيب

• تصميم أقطاب القدرة: تصميم معياري بثايرستور على شكل قرص هوكي مع مبرد حراري
• التجاوز الداخلي: نعم
• الوظيفة: اتجاه واحد
• علامات أطراف القدرة: NEMA، CENELEC EN50 012
• أطراف التحكم: وصلة نير تثبيت، ومشبك لولبي M3
• أطراف القدرة من جانب الخط/الحمل: فتحة واحدة بقطر M10 x 1.5 لكل قطب قدرة
• عدد الأقطاب: 3
• الهيكل: نوع مفتوح
• تصميم وحدات التحكم: قوالب من مواد حرارية متصلدة وحرارية لدنة
• تصميم الأجزاء المعدنية: نحاس مطلي، أو نحاس، أو فولاذ مطلي
• وحدة تحكم المحول: 75VA عند 100…240V AC (-15%، +10%)
• تصنيف مروحة المبدد الحراري: 20VA عند 110/120V AC أو 220/240V AC
• فئة الاستخدام: MG 1 وفقًا لمعايير UL/CSA/NEMA لدائرة القدرة
• الحد الأقصى للأمبير المختبر بالطراز الأوروبي: 6,9 gRB 73xxx400 6,6URD33xxx500 عند 690V
• الحد الأقصى للأمبير المختبر بالطراز الأمريكي الشمالي: A070URD33xxx500 عند 690V

محتويات العبوة

• 1 × وحدة التحكم الذكية بالمحرك SMC Flex من Allen-Bradley، الطراز 150-F135NBDD
• 1 × مجموعة أغطية أطراف لدائرة القدرة
• 1 × وثائق التركيب والاستخدام

الشحن والدعم

• نشحن إلى جميع أنحاء العالم عبر FedEx وUPS وDHL.
• يتوفر هذا الطراز في مخزوننا ونرسله خلال 5 أيام.
• ندعم إرجاع الطلبات المؤهلة خلال 30 يومًا.

الأسئلة الشائعة

• س: ما تصنيف التيار للطراز 150-F135NBDD؟
  ج: يتمتع الطراز 150-F135NBDD بتصنيف وحدة تحكم يبلغ 135 A، ويدعم قدرة من 25–100 حصان عند 460V AC.
• س: هل يشتمل هذا البادئ الناعم على حماية متكاملة من الحمل الزائد للمحرك؟
  ج: نعم، يشتمل على حماية متكاملة من الحمل الزائد للمحرك، ويدعم فئات الفصل 10 و15 و20 و30.
• س: ما جهد التحكم الذي يقبله هذا الطراز؟
  ج: يقبل جهد تحكم من 100…240V AC، ويعمل بتردد 50/60 Hz لدائرة القدرة.
• س: هل يمكنني استخدام وحدة التحكم هذه مع محركات متصلة دلتا؟
  ج: نعم، فهي تدعم تيار محرك متصل دلتا من 59…234 A عند 500/575V AC، ثلاثي الطور.
• س: ما نطاق درجة حرارة التشغيل؟
  ج: تعمل الوحدة من النوع المفتوح من -5 إلى 50 °C (من 23 إلى 122 °F)، مع رطوبة من 5…95% دون تكاثف.
• س: هل تأتي مزودة بشاشة؟
  ج: نعم، تشتمل وحدة التحكم SMC Flex هذه على شاشة لعرض الحالة ومراقبة الأعطال.
• س: ما طرق الشحن التي تستخدمونها؟
  ج: نشحن عبر FedEx وUPS وDHL، وعادةً ما نرسل الطلب خلال 5 أيام.
• س: ما سياسة الإرجاع؟
  ج: ندعم الإرجاع خلال 30 يومًا. المنتج جديد وأصلي.
