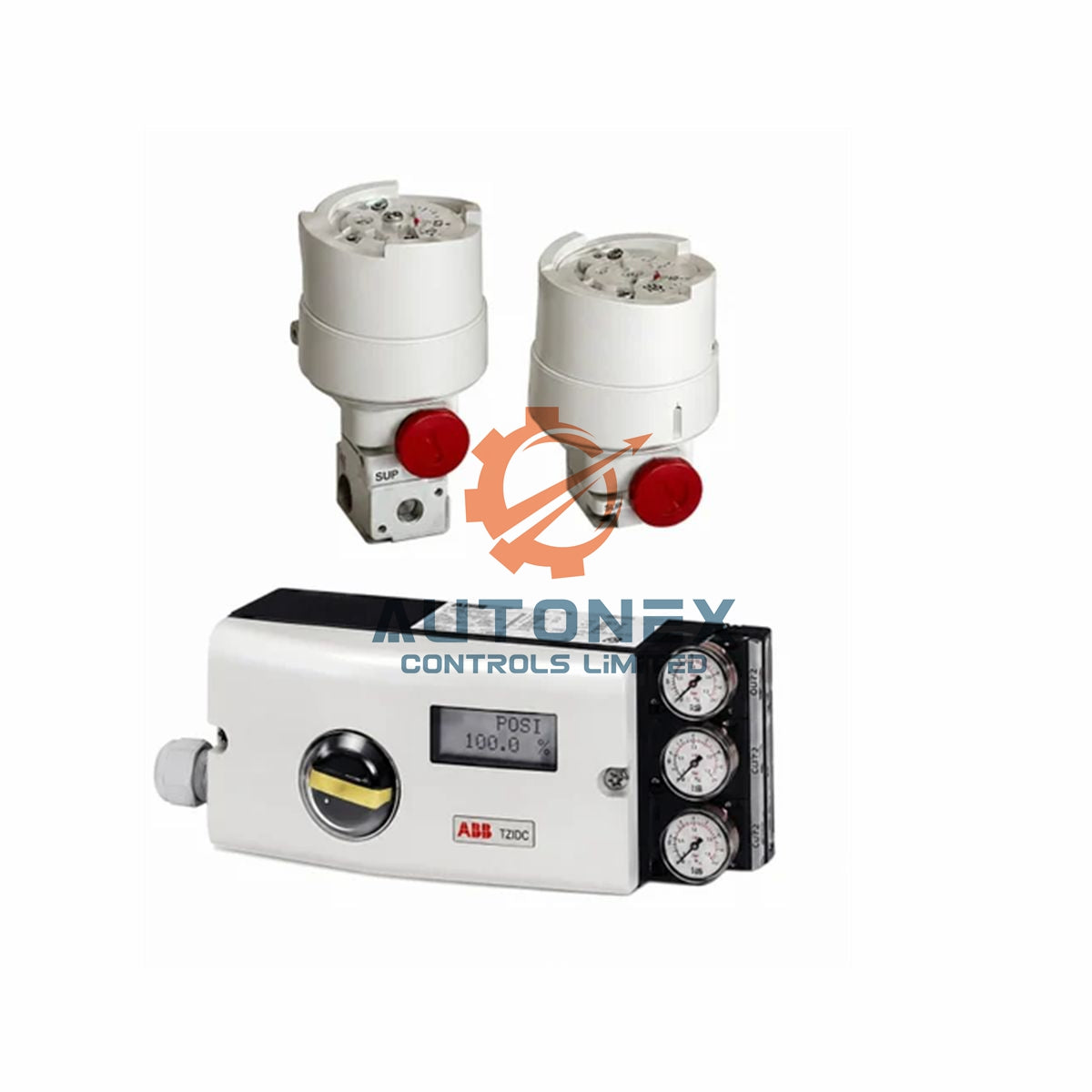

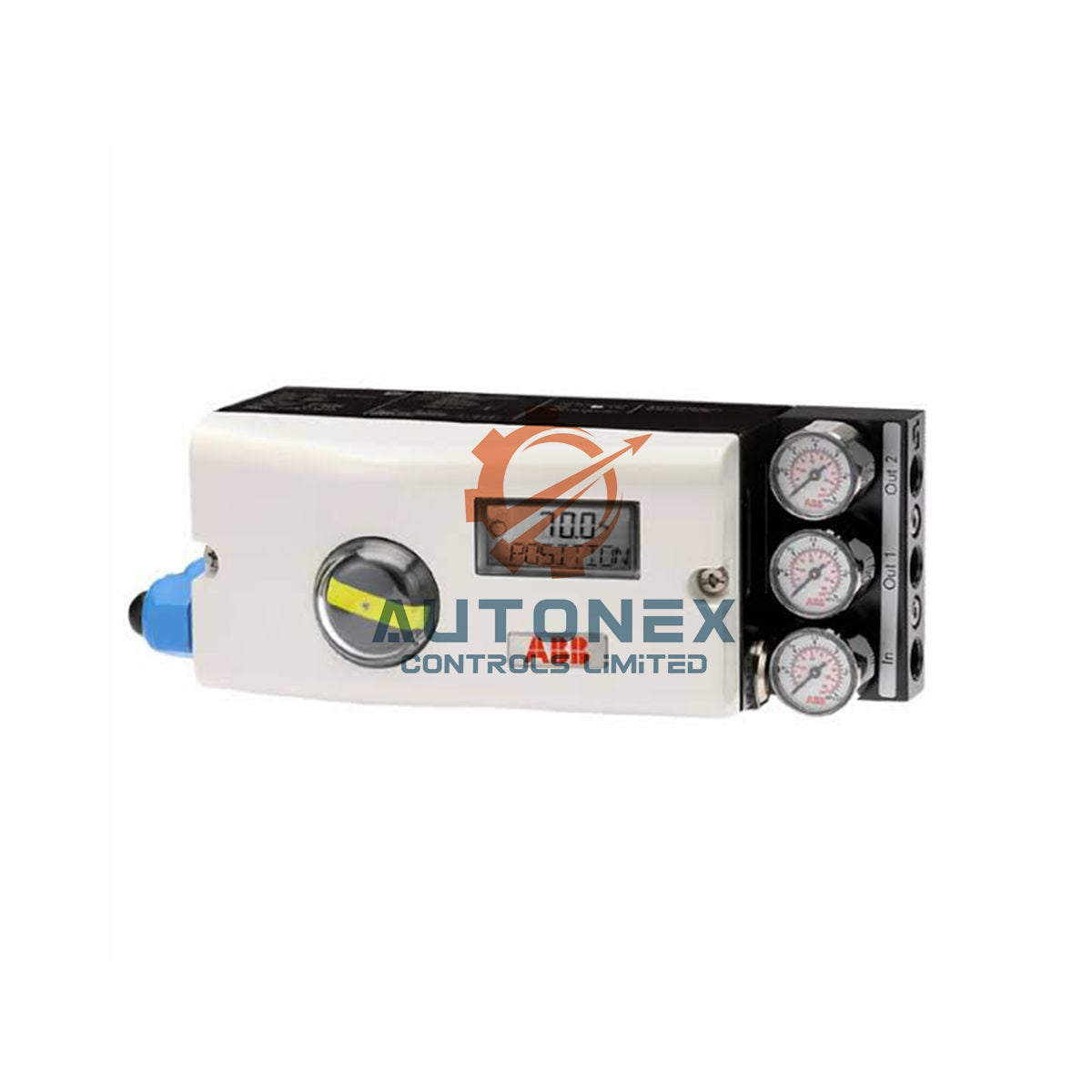

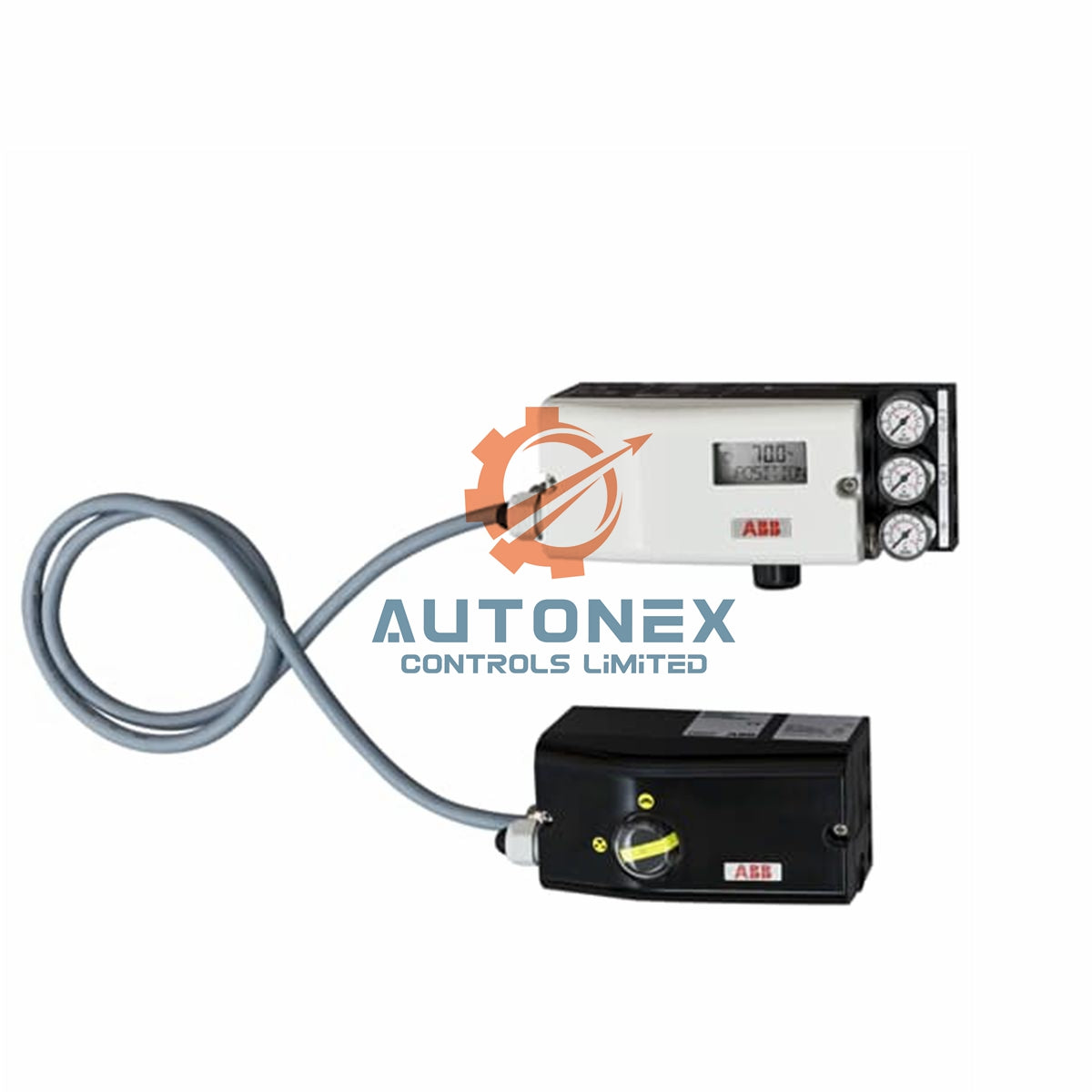

Bộ định vị điện-khí nén ABB V18345-1004210001

Bộ định vị điện-khí nén ABB V18345-1004210001 với bảo vệ ATEX Vùng 2

Thông số kỹ thuật chính

• Thương hiệu: ABB
• Model: V18345-1004210001
• Loại sản phẩm: Bộ định vị điện-khí nén
• Tín hiệu đầu vào: Công nghệ hai dây, dải danh định 4...20 mA
• Dải phân chia: Có thể cấu hình từ 20% đến 100% dải danh định
• Đầu vào tối đa: 25 mA / 30 V
• Đầu vào tối thiểu: 3.4 mA không có phản hồi vị trí analog, 3.5 mA có phản hồi vị trí analog
• Điểm khởi động: 3.8 mA
• Điện áp tải ở 20 mA: 8.7 V DC không có bảo vệ chống nổ, 9.7 V DC đối với thiết bị an toàn nội tại
• Trở kháng ở 20 mA: 435 ohm không có bảo vệ chống nổ, 485 ohm đối với thiết bị an toàn nội tại
• Đầu vào kỹ thuật số: Điện áp điều khiển 24 V DC (12...30 V DC), logic "0" ở 0...10 V DC, logic "1" ở 12...30 V DC, dòng điện tối đa 4 mA
• Đầu ra kỹ thuật số: Mạch điều khiển theo DIN 19234/NAMUR, điện áp cấp 5...11 V DC, dòng điện < 1.0 mA đối với logic "0", dòng điện > 2.0 mA đối với logic "1"
• Dải đầu ra: 0...6 bar (0...90 psi)
• Lưu lượng khí ở 1.4 bar: 5.0 kg/h = 3.9 Nm3/h = 2.3 scfm
• Lưu lượng khí ở 6 bar: 13 kg/h = 10 Nm3/h = 6.0 scfm
• Chức năng đầu ra: Bộ truyền động tác động đơn hoặc kép, giữ nguyên vị trí khi mất nguồn điện
• Giá trị ngắt: Vị trí cuối 0% = 0...45%, vị trí cuối 100% = 55...100%
• Góc quay: 25...120° đối với bộ truyền động quay, tùy chọn 270°; 25...60° đối với bộ truyền động tuyến tính
• Giới hạn hành trình: Có thể cấu hình tự do trong 0...100% tổng hành trình, dải tối thiểu > 20%
• Kéo dài thời gian hành trình: 0...200 giây, riêng cho từng hướng
• Giới hạn thời gian định vị: Tham số giám sát 0...200 giây
• Áp suất cấp: 1.4...6 bar (20...90 psi)
• Mức tiêu thụ khí: < 0.03 kg/h / 0.015 scfm, không phụ thuộc áp suất cấp
• Đường đặc tính: Tuyến tính, phần trăm bằng nhau 1:25 hoặc 1:50 hoặc 25:1 hoặc 50:1, có thể cấu hình tự do với 20 điểm tham chiếu
• Độ lệch đặc tính: ≤ 0.5%
• Dải dung sai: 0.3...10%, có thể điều chỉnh
• Dải chết: 0.1...10%, có thể điều chỉnh
• Độ phân giải: > 4000 bước (chuyển đổi A/D)
• Tốc độ lấy mẫu: 20 msec
• Ảnh hưởng của nhiệt độ môi trường: ≤ 0.5% cho mỗi thay đổi 10 °C
• Ảnh hưởng của rung: ≤ ± 1% lên đến 10 g và 80 Hz
• Yêu cầu địa chấn: Đáp ứng DIN/IEC 68-3-3 Cấp III đối với động đất mạnh và cực mạnh
• Ảnh hưởng của hướng lắp đặt: Không ảnh hưởng
• Dải nhiệt độ vận hành: -40...+85 °C
• Giao tiếp: Giao thức HART 5.1, đầu nối cục bộ cho bộ chuyển đổi LKS, giao tiếp HART qua đường tín hiệu 20 mA với modem FSK
• Vỏ: Nhôm, sơn phủ, IP 65 (NEMA 4X)
• Lắp đặt: Bộ truyền động tuyến tính theo DIN/IEC 534 / NAMUR, bộ truyền động quay theo VDI/VDE 3845, sẵn sàng lắp đặt tích hợp
• Kết nối: Ren cáp 1/2-14 NPT, ren ống khí 1/4-18 NPT
• Mô-đun tùy chọn: Không có phản hồi vị trí analog hoặc kỹ thuật số
• Bộ cơ khí: Không có phản hồi vị trí kỹ thuật số
• Thiết kế: Sơn phủ và mã hóa tiêu chuẩn
• Trọng lượng: 1.7 Kg
• Bảo vệ chống nổ: ATEX EEx n A II T6, Vùng 2, TÜV 02 ATEX 1943 X
• Chứng nhận: ATEX, FM, CSA, IECEx, phù hợp với mạch an toàn SIL2
• Chỉ thị: Chỉ thị EMC 89/336/EEC, dấu phù hợp CE

Câu hỏi thường gặp

• Hỏi: Dải tín hiệu đầu vào của V18345-1004210001 là bao nhiêu?
  Đáp: Thiết bị sử dụng dải danh định 4...20 mA hai dây, với cấu hình dải phân chia từ 20% đến 100%.
• Hỏi: Bộ định vị này có hỗ trợ giao tiếp HART không?
  Đáp: Có, thiết bị tích hợp mô-đun FSK để giao tiếp HART và hỗ trợ Giao thức HART 5.1.
• Hỏi: Model này có loại bảo vệ chống nổ nào?
  Đáp: Thiết bị đạt chứng nhận ATEX EEx n A II T6 cho các khu vực nguy hiểm Vùng 2.
• Hỏi: Vị trí an toàn khi mất nguồn điện là gì?
  Đáp: Model này có chức năng giữ nguyên vị trí, khóa bộ truyền động tại vị trí cuối cùng.
• Hỏi: Dải nhiệt độ vận hành là bao nhiêu?
  Đáp: Bộ định vị hoạt động trong khoảng -40...+85 °C khi vận hành, lưu trữ và vận chuyển.
• Hỏi: Thiết bị yêu cầu áp suất cấp khí bao nhiêu?
  Đáp: Thiết bị cần 1.4...6 bar (20...90 psi) và không được vượt quá áp suất tối đa của bộ truyền động.
• Hỏi: Độ phân giải của chuyển đổi A/D là bao nhiêu?
  Đáp: Độ phân giải vượt quá 4000 bước với tốc độ lấy mẫu 20 msec.
• Hỏi: Thiết bị này có phù hợp với mạch an toàn SIL2 không?
  Đáp: Có, thiết bị đáp ứng các yêu cầu SIL2 và có chứng nhận ATEX, FM, CSA và IECEx.
• Hỏi: Mức tiêu thụ khí là bao nhiêu?
  Đáp: Mức tiêu thụ khí dưới 0.03 kg/h hoặc 0.015 scfm, không phụ thuộc áp suất cấp.
• Hỏi: Trọng lượng của bộ định vị là bao nhiêu?
  Đáp: Thiết bị có trọng lượng 1.7 Kg.
