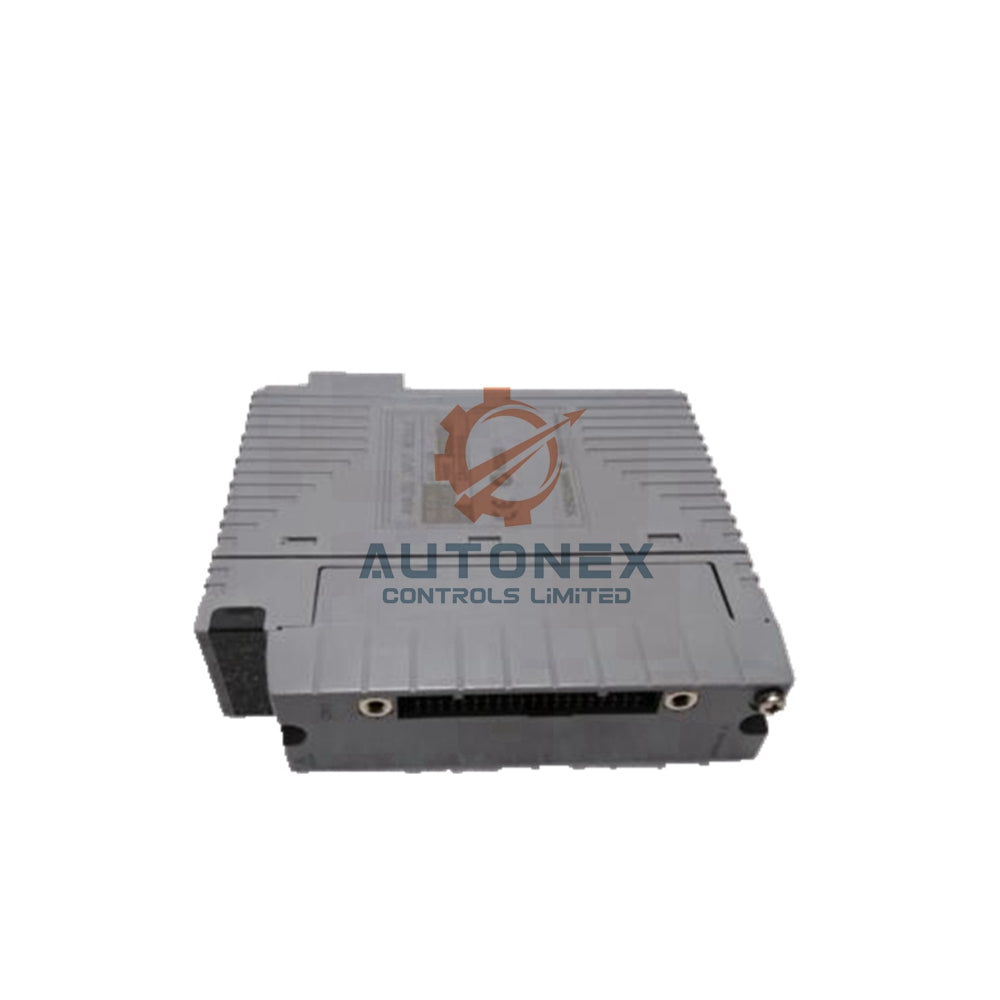

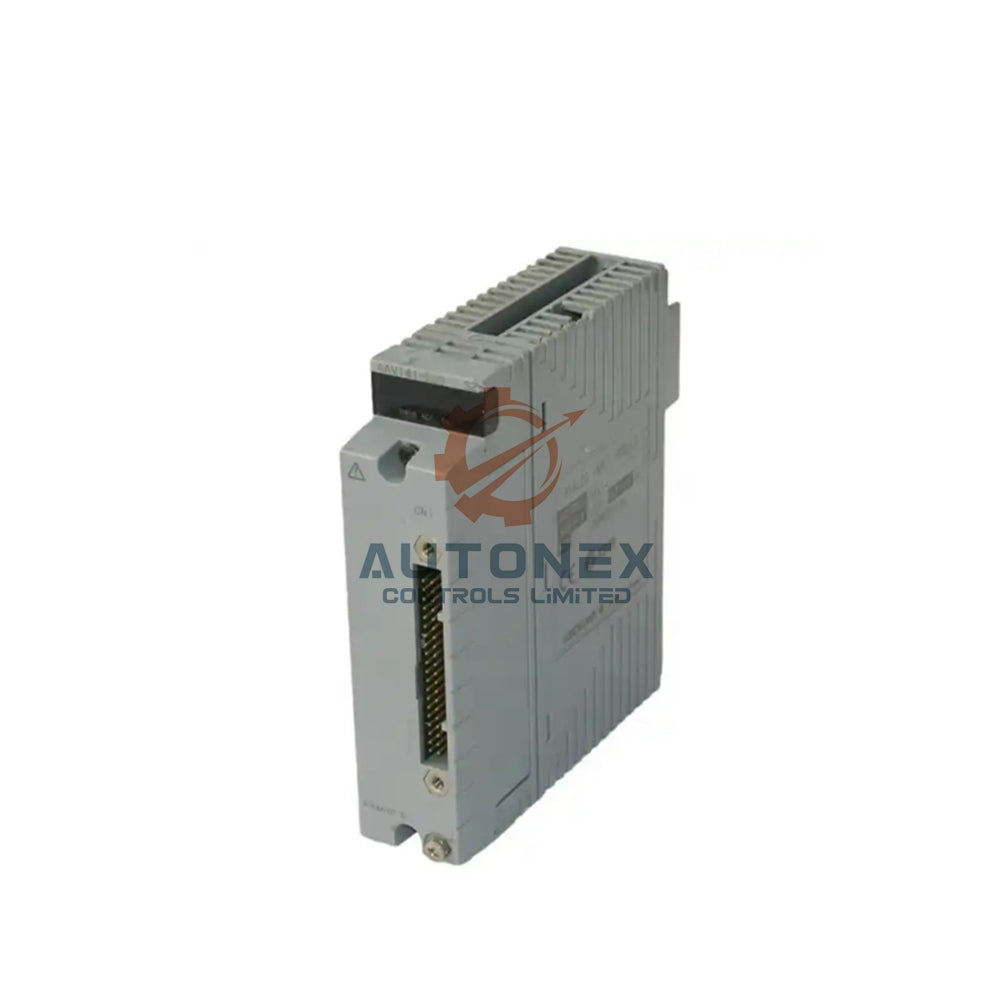

Yokogawa AAI143-H53 Analog Kirish Moduli | 16-Kanal Izolyatsiyalangan

Yokogawa AAI143-H53/K4A00 Analog Kirish Moduli Sharhi

Yokogawa AAI143-H53/K4A00 analog kirish moduli sanoat avtomatlashtirish ilovalari uchun ajoyib ishlashni taqdim etadi. Ushbu ilg‘or 16-kanalli modul to‘liq signal izolyatsiyasini ta’minlaydi va HART protokoli orqali aloqa qo‘llab-quvvatlanadi. U -20 dan 70°C gacha bo‘lgan keng harorat diapazonida ishonchli ishlaydi, bu esa uni turli sanoat muhitlari uchun mos qiladi.

Asosiy Texnik Xususiyatlar

• Brend: Yokogawa
• Model: AAI143-H53/K4A00
• Kirish Kanallari: 16 to‘liq izolyatsiyalangan kanal
• Kirish Signali: 4 dan 20 mA DC tok
• Maksimal Kirish Tok: 24 mA ruxsat etilgan limit
• Izolyatsiya Kuchlanishi: Kirish va tizim o‘rtasida bir daqiqa davomida 1500 V AC
• Kirish Qarshiligi: Quvvatlanganida 270 Ω dan 350 Ω gacha, o‘chirilganda 500 kΩ yoki undan ko‘p
• O‘lchov Aniqligi: ±16 μA yuqori aniqlik
• Ma’lumot Yangilanish Tezligi: 10 millisekundlik yangilanish davri
• Transmitter Quvvat Ta’minoti: 19.0 V dan 25.5 V gacha diapazon, 25 mA tok limiti bilan
• Simlash Konfiguratsiyasi: Har bir kanal uchun 2-simli va 4-simli transmitterlarni qo‘llab-quvvatlaydi
• Harorat Barqarorligi: Har 10°C atrof-muhit o‘zgarishida ±16 μA siljish
• Quvvat Talablari: Maksimal 5V DC da 230 mA va 24V DC da 540 mA
• Aloqa Interfeysi: AEA4D terminal platasiga ulanish uchun KS kabel adapteri mavjud
• Mahsulot Og‘irligi: 0.3 kilogramm ixcham dizayn

O‘rnatish va Ulanish Qo‘llanmasi

• Muammosiz ulanish uchun ilova qilingan KS kabel interfeysi adapteridan foydalaning
• AEA4D terminal platalariga ATK4A-00 adapter modeli yordamida ulang
• Har bir kanalni alohida 2-simli yoki 4-simli transmitter ishlashi uchun sozlang
• O‘rnatish paytida to‘g‘ri yerga ulash va elektr xavfsizligi standartlariga rioya qiling
• Modul atrofida yetarli shamollatish uchun bo‘sh joy qoldiring
• Tizimga quvvat berishdan oldin barcha ulanishlarni tekshiring

Qadoq Tarkibi

• Bir dona Yokogawa AAI143-H53/K4A00 analog kirish moduli
• KS kabel interfeysi adapteri (Model: ATK4A-00)
• Zarur o‘rnatish uskunalari va ulanish aksessuarlar
• Asosiy o‘rnatish va sozlash hujjatlari

Yuk tashish ma’lumotlari

• Biz FedEx, UPS va DHL kabi yirik kuryerlar orqali butun dunyo bo‘ylab yetkazib beramiz
• Buyurtmalar tasdiqlangandan so‘ng odatda 1-2 ish kuni ichida qayta ishlanadi
• Yuk jo‘natilgandan so‘ng darhol kuzatuv ma’lumotlari taqdim etiladi
• Xavfsiz qadoqlash mahsulotning mukammal holatda yetib kelishini ta’minlaydi

Tez-tez so‘raladigan savollar

• Ushbu modulda HART protokolining asosiy afzalligi nima?
  HART protokoli analog signal uzatishni saqlab qolgan holda raqamli aloqa imkonini beradi, bu esa ilg‘or qurilma sozlamalari va diagnostikani amalga oshirishga imkon yaratadi.
• Men bir modulda 2-simli va 4-simli transmitterlarni aralashtira olamanmi?
  Ha, AAI143-H53 har bir kanalni alohida 2-simli yoki 4-simli transmitter ishlashi uchun sozlash imkonini beradi.
• 1500V AC izolyatsiya reytingining ahamiyati nima?
  Ushbu yuqori izolyatsiya kuchlanishi sanoat muhitida boshqaruv tizimini elektr shovqinlari, to‘lqinlar va mumkin bo‘lgan yer aylanalari ta’siridan himoya qiladi.
• Modul yuqori haroratli muhitda qanday ishlaydi?
  Modul -20 dan 70°C gacha bo‘lgan ish harorat diapazonida belgilangan aniqlikni minimal siljish bilan saqlaydi.
• Qaysi terminal platalari ushbu modul bilan mos keladi?
  Modul taqdim etilgan KS kabel interfeysi adapteri yordamida to‘g‘ridan-to‘g‘ri AEA4D terminal platalariga ulanadi.
