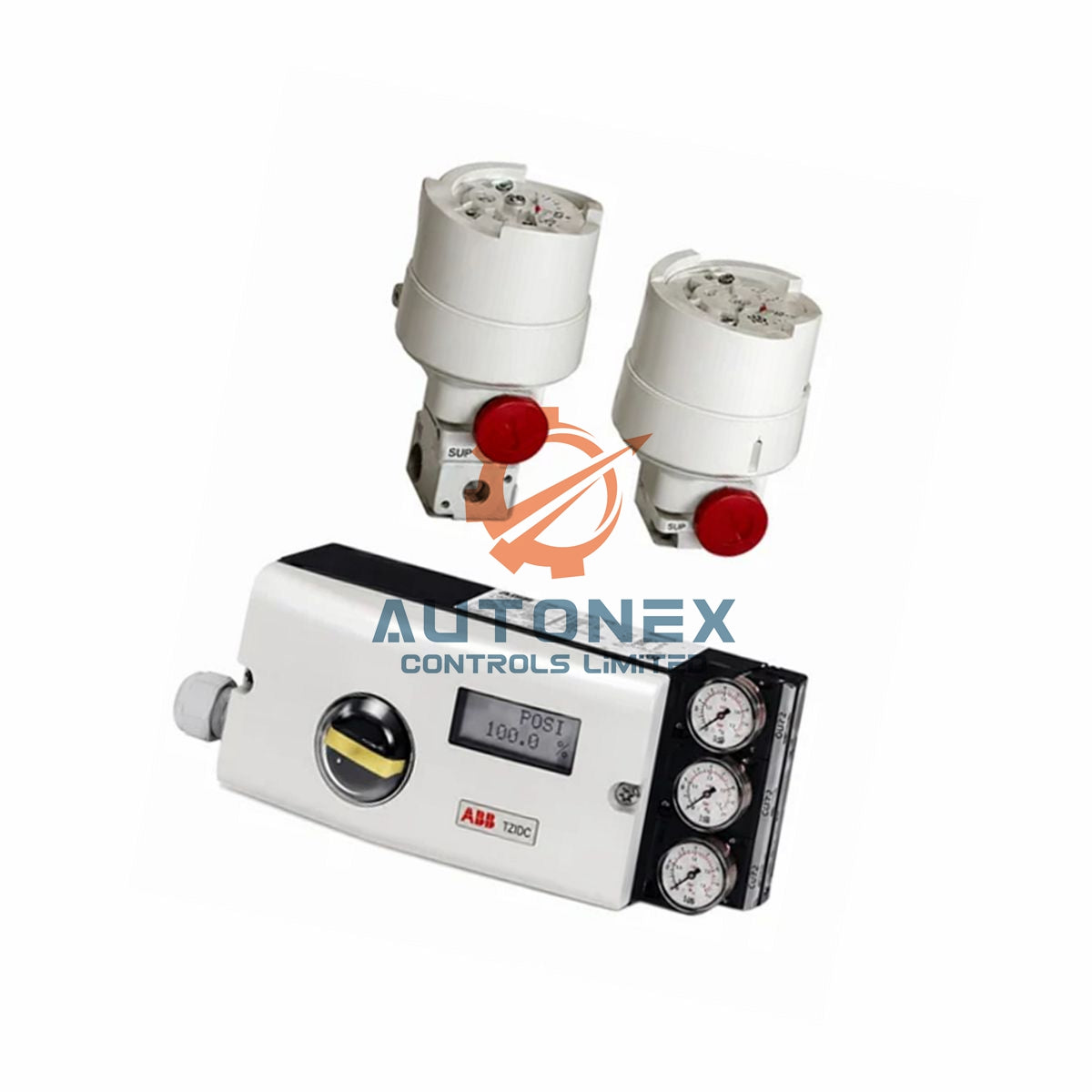

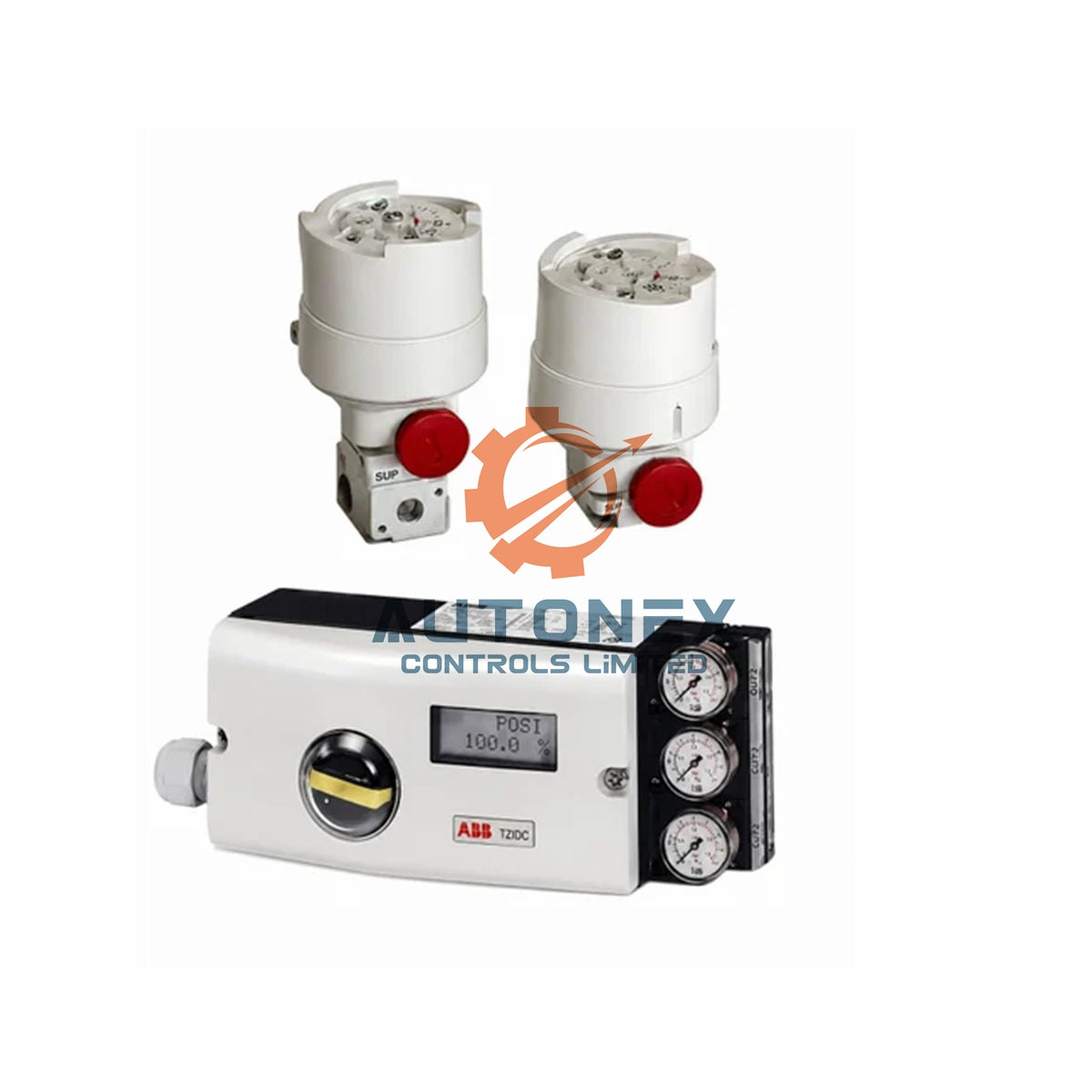

V18347-2041150001 ABB TZIDC-120 pozitsioneri

FOUNDATION Fieldbus uchun ABB V18347-2041150001 TZIDC-120 elektro-pnevmatik pozitsioneri

Texnik xususiyatlar

• Brend: ABB
• Model: V18347-2041150001
• Seriya: TZIDC-120
• Turi: Intellektual, sozlanadigan elektro-pnevmatik pozitsioner
• Aloqa: FOUNDATION Fieldbus kirishi
• Portlashdan himoya: ATEX EEx ia IIC T6
• Chiqish / xavfsiz holat: Bir tomonlama ishlaydigan, elektr ta’minoti uzilganda xavfsiz holatga o‘tadi
• Korpus: Laklangan alyuminiy, mexanik holat indikatori, IP 65 / NEMA 4X
• O‘rnatish: DIN/IEC 534/NAMUR bo‘yicha chiziqli aktuatorga yoki VDI/VDE 3845 bo‘yicha aylanuvchi aktuatorga
• Ulanishlar: Kabel rezbasi M20 x 1.5, havo quvuri rezbasi 1/4-18 NPT
• O‘chirish uchun opsiya moduli: Mavjud emas
• Raqamli holat qayta aloqasi uchun mexanik to‘plam: Mavjud emas
• Dizayn: Standart lak va kodlash

Atrof-muhit imkoniyatlari va ishlash cheklovlari

• Atrof-muhit harorati: Ishlash, saqlash va tashish uchun -40 °C dan +85 °C gacha
• SJ2-S1N (NO) yaqinlik kalitlari bilan atrof-muhit harorati: -25 °C dan +85 °C gacha
• Nisbiy namlik, ishlash vaqtida: Korpus yopiq va havo ta’minoti yoqilganida yillik o‘rtacha 95 %, kondensatsiyaga ruxsat etiladi
• Nisbiy namlik, tashish va saqlash vaqtida: Yillik o‘rtacha 75 %, kondensatsiyasiz
• Korpus materiali va himoyasi: IP 65 / NEMA 4X himoyali alyuminiy
• Sirt va rang: Epoksi smolali elektrostatik botirma lak, pechda qotirilgan; korpus qora RAL 9005 mat, qopqoq Pantone 420
• Og‘irligi: 1.7 kg

Elektr va pnevmatik ulanishlar

• Vintli klemmalar: Opsiyalar uchun maks. 1.0 mm², analog signal uchun maks. 2.5 mm²
• Eslatma: Klem m alarini mexanik zo‘riqishga duchor qilmang
• Kabel kirishi: 2 ta 1/2-14 NPT yoki M20 x 1.5 rezba; 1 tasi kabel muftasi, 1 tasi quvur tiqini bilan
• Pnevmatik ulanishlar: G 1/4 yoki 1/4-18 NPT rezbalar
• Muhim: Xavfsiz holat funksiyasi elektr ta’minoti uzilganda klapan holatini himoya qilishga yordam beradi.

O‘rnatish bo‘yicha qo‘llanma

• V18347-2041150001 ni DIN/IEC 534/NAMUR bo‘yicha chiziqli aktuatorga yoki VDI/VDE 3845 bo‘yicha aylanuvchi aktuatorga o‘rnating.
• Sozlash vaqtida aktuator yurishi yoki burchagini tasdiqlash uchun mexanik holat indikatoridan foydalaning.
• Havo quvurini 1/4-18 NPT rezba bilan ulang va ta’minot havosini toza hamda quruq saqlang.
• FOUNDATION Fieldbus kabelini M20 x 1.5 kirishidan o‘tkazing va kabel muftasini mahkamlang.
• Vintli klemmalarni zo‘riqishdan himoya qiling va yuqorida ko‘rsatilgan maksimal sim o‘lchamlariga rioya qiling.
• Tashqi muhitda yoki yuviladigan hududlarda o‘rnatgandan so‘ng IP 65 / NEMA 4X zichligini tekshiring.
• Tizimni ishga tushirishdan oldin elektr ta’minoti uzilgandagi xavfsiz holatni tekshiring.

O‘lchash va ishlash samaradorligi bo‘yicha eslatmalar

• TZIDC-120 seriyasi intellektual, sozlanadigan klapan holatini boshqarishni ta’minlaydi.
• Pozitsioner klapan holatini o‘qiydi va uni Fieldbus topshirig‘i bilan taqqoslaydi.
• Shundan so‘ng qurilma holat xatosini kamaytirish uchun pnevmatik chiqishni sozlaydi.
• Chiziqli va aylanuvchi harakatlarning ikkalasi ham mexanik holat indikatoridan foydalanadi.
• Mustahkam alyuminiy korpus texnologik qurilmalarda tebranish, chang va namlikka chidamli.
• ATEX EEx ia IIC T6 darajasi qurilmani xavfli gaz muhitlarida ishlatishni qo‘llab-quvvatlaydi.

Komplekt tarkibi

• 1 x ABB V18347-2041150001 TZIDC-120 pozitsioneri
• 1 x kabel muftasi
• 1 x quvur tiqini
• 1 x oldindan o‘rnatilgan mexanik holat indikatori
• 1 x NAMUR yoki VDI/VDE 3845 bo‘yicha o‘rnatish uchun aksessuarlar to‘plami
• 1 x tezkor boshlash qo‘llanmasi

Yetkazib berish va qo‘llab-quvvatlash

• Biz ko‘plab xalqaro manzillarga FedEx, UPS va DHL orqali jo‘natamiz.
• Ushbu mahsulot omborda mavjud va 5 kun ichida jo‘natiladi.
• Talablarga javob beradigan buyurtmalar uchun 30 kunlik qaytarish imkoniyatini taklif qilamiz.
• Barcha qurilmalar yangi va original.

Ko‘p so‘raladigan savollar

• S: V18347-2041150001 qaysi aloqa protokolidan foydalanadi?
  J: U boshqaruv tizimi bilan raqamli aloqa uchun FOUNDATION Fieldbus’dan foydalanadi.
• S: Atrof-muhit harorati diapazoni qanday?
  J: Standart diapazon -40 °C dan +85 °C gacha, ayrim yaqinlik kalitlari bilan esa -25 °C dan +85 °C gacha.
• S: Portlashdan himoya darajasi qanday?
  J: Qurilma xavfli hududlar uchun ATEX EEx ia IIC T6 sertifikatiga ega.
• S: Elektr ta’minoti uzilganda xavfsiz holat qanday bo‘ladi?
  J: Qurilma bir tomonlama ishlaydi va xavfsiz holatga o‘tadi, shuning uchun elektr ta’minoti uzilganda klapan xavfsiz holatiga o‘tadi.
• S: Pnevmatik ulanish rezbalari qanday?
  J: Havo quvuri ulanishida 1/4-18 NPT rezbasi ishlatiladi; seriya uchun G 1/4 ham ko‘rsatilgan.
• S: Pozitsionerning og‘irligi qancha?
  J: Qurilmaning og‘irligi taxminan 1.7 kg.
• S: Ushbu mahsulot omborda bormi?
  J: Ha, u omborda mavjud va 5 kun ichida jo‘natiladi.
