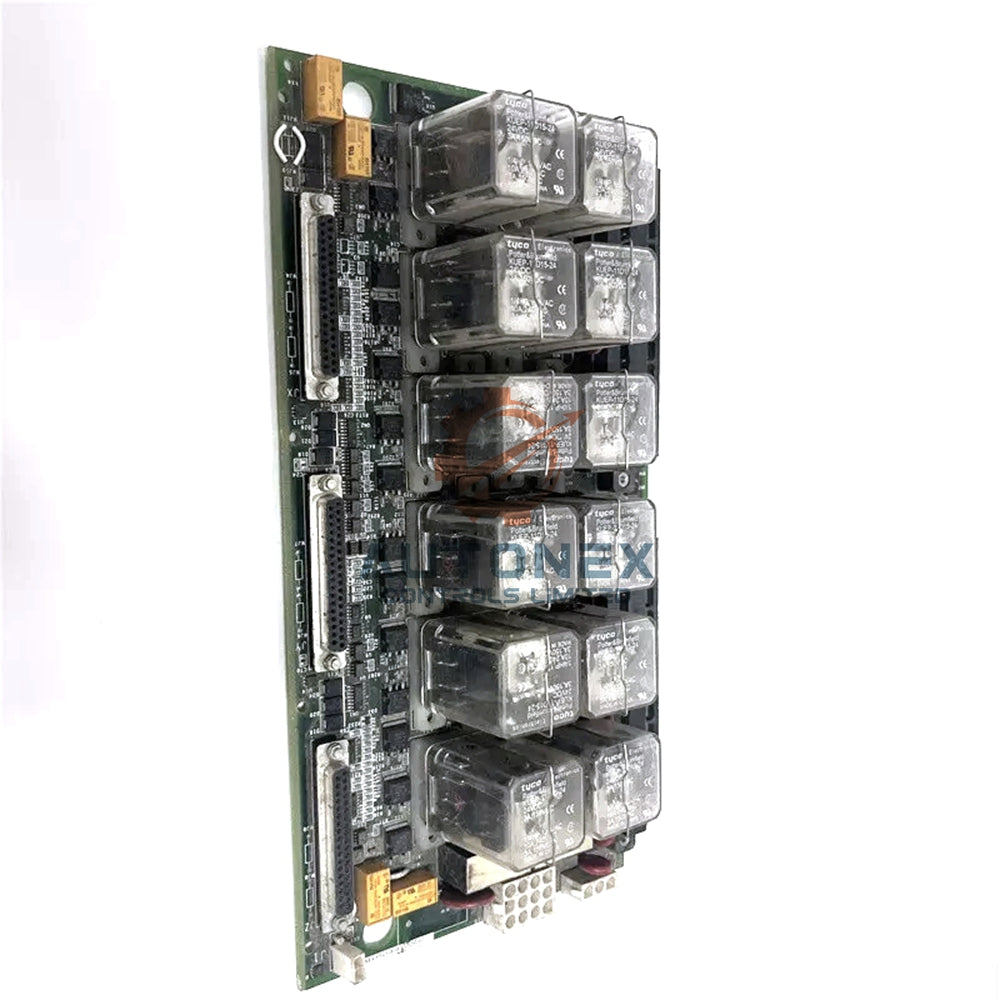

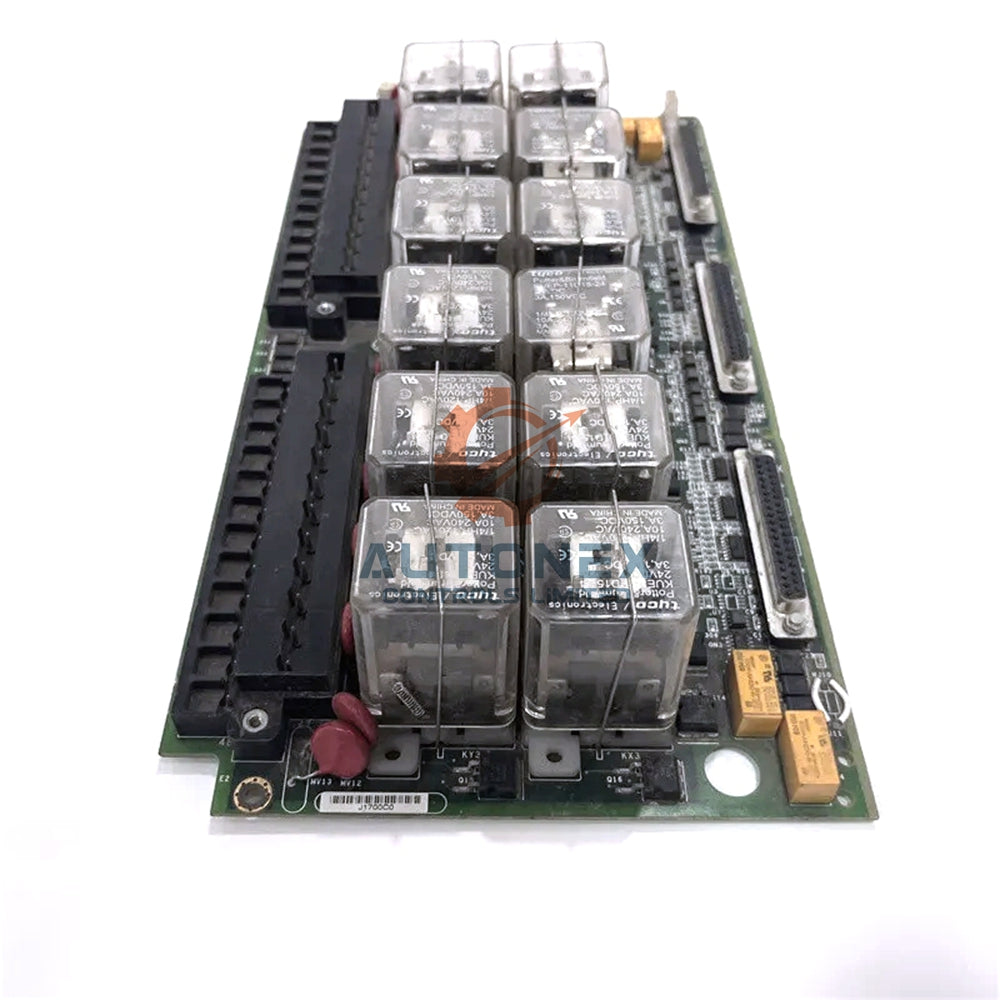

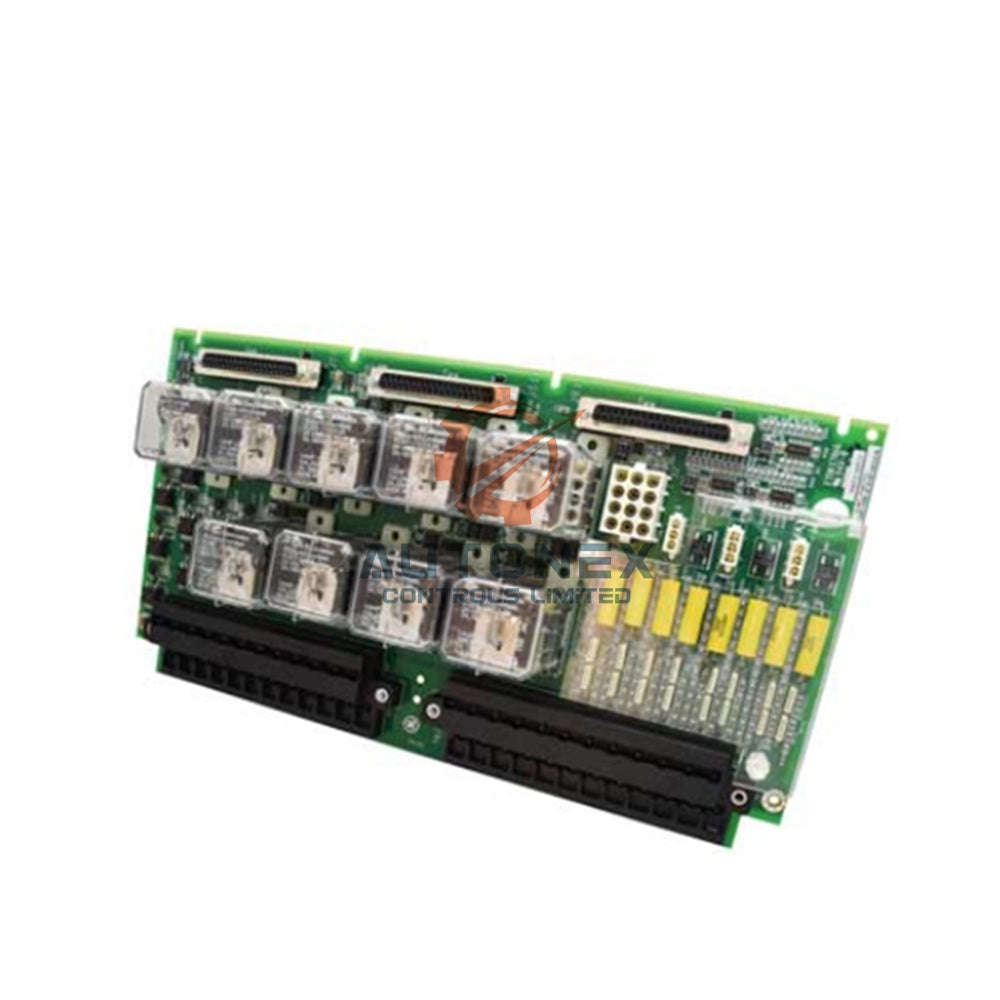

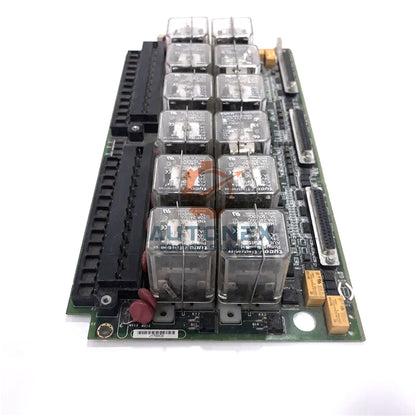

IS200EPDMG1ABA GE EX2100 EPDM quvvat taqsimlash platasi

EX2100 tizimlari uchun IS200EPDMG1ABA GE qo‘zg‘atgich quvvat taqsimlash moduli

Texnik xususiyatlari

• Brend: General Electric
• Model: IS200EPDMG1ABA
• Turkum: Qo‘zg‘atgich quvvat taqsimlash moduli (quvvat manbai platasi)
• Seriya: EX2100
• Doimiy tok manbai: P125V va N125V
• Stansiya akkumulyatori kirishi: 125 VDC
• Yerga nisbatan nominal kuchlanish: +62.5 V va -62.5 V
• Kanallar soni: 12
• Kirish diapazoni: 4-20 mA
• Umumiy rejimdagi kuchlanish diapazoni: ±5 V
• Maksimal sim qarshiligi: 15 Ω
• Analog chiqish toki: 0-20 mA
• Ruxsat: 12 kanalli analog signalni qayta ishlash
• Chiziqlilik: 4-20 mA kirish diapazonida barqaror
• Chastota javobi: Qo‘zg‘atgichni boshqarish va himoya signallariga mos
• Sezgirlik: EX2100 I/O va himoya platalariga moslashtirilgan
• Ishlash harorati: -30 dan 65 °C gacha
• Atrof-muhit sharoitlariga chidamlilik: Sanoat qo‘zg‘atgich shkaflarida ishlash uchun ishlab chiqilgan
• Xalaqitlarga chidamlilik: Markaziy yerga ulashga ega filtrlab tozalangan doimiy tok manbai
• Texnologiya: Sirtga o‘rnatish
• O‘lchamlari: balandligi 8.26 cm x 4.19 cm
• Qo‘llanma: GEI-100511
• Ishlab chiqarilgan mamlakat: Amerika Qo‘shma Shtatlari

Plata joylashuvi va chiqishlar

• Plataning bir tomonida sozlash va ajratish uchun yettita tumbler kalit joylashgan.
• O‘n ikkita urg‘ochi ulagich modulni orqa panelga ulaydi.
• Ulagichlarning ikkitasi o‘n ikki pozitsiyali tuzilishga ega.
• Platada 24 nuqtali terminal bloki va o‘n to‘rtta saqlagich mavjud.
• Sakkizta LED indikator quvvat va nosozlik holatini bir qarashda ko‘rsatadi.
• Bitta sozlanadigan jumper va yerga ulangan to‘rtta mahkamlash teshigi joylashuvni to‘ldiradi.
• Chiqishlar uchta EPSM moduliga, bitta EXTB platasiga va uchtagacha EGPA platasiga quvvat uzatadi.
• Ulagichlar 600 VAC yoki VDC kuchlanishga mo‘ljallangan, terminal plata esa har bir kontaktda 10 A tok bilan 300 V kuchlanishga bardosh beradi.

Asosiy xususiyatlari

• Kuchlanishni rostlash ish paytida maydon chulg‘ami kuchlanishini barqaror saqlaydi.
• Kuchlanishni avtomatik boshqarish operator aralashuvisiz yuklama o‘zgarishlariga moslashadi.
• Nosozliklarni aniqlash ortiqcha kuchlanish, past kuchlanish va qisqa tutashuvdan himoya qiladi.
• Zaxiralangan konstruksiya komponent ishdan chiqqanida uzluksiz ishlashni ta’minlaydi.
• Aloqa interfeyslari SCADA tizimiga ulanish uchun RS-232, RS-485 va Ethernetni o‘z ichiga oladi.
• Kengaytiriladigan arxitektura tizim o‘sgani sari qo‘shimcha yuklamalarni ulash imkonini beradi.
• Yuqori samaradorlikdagi ishlash shkafdagi energiya yo‘qotishlarini kamaytiradi.

O‘rnatish bo‘yicha qo‘llanma

• Modulni olish yoki almashtirishdan oldin GEI-100511 qo‘llanmasini ko‘rib chiqing.
• Stansiya akkumulyatorini uzing va terminallarda kuchlanish yo‘qligini tekshiring.
• Platani IS200EPBP orqa panelining yon tomoniga o‘rnating.
• Yerga ulangan to‘rtta mahkamlash teshigini belgilangan mahkamlagichlar bilan qotiring.
• 125 VDC akkumulyator ta’minotini va DACA o‘zgartirgichi orqali AC zaxira kirishlarini ulang.
• Yettita tumbler kalit va sozlanadigan jumреrni talab etilgan holatga o‘rnating.
• Normal holatni tasdiqlash uchun quvvat yoqilgandan so‘ng sakkizta LED indikatorni tekshiring.

Qadoq tarkibi

• Bitta IS200EPDMG1ABA qo‘zg‘atgich quvvat taqsimlash moduli
• Bitta antistatik himoya paketi
• Bitta ko‘pikli qoplamali jo‘natish qutisi
• FedEx, UPS yoki DHL orqali jo‘natiladi

Ko‘p so‘raladigan savollar

• S: IS200EPDMG1ABA qanday holatda?
  J: Faqat yangi, original qurilmalarni yetkazib beramiz.
• S: Omborda bormi?
  J: Ha, ushbu modul omborda mavjud va buyurtmalarni tezda ko‘rib chiqamiz.
• S: Qanchada jo‘natasiz?
  J: DHL, FedEx yoki UPS orqali besh kun ichida jo‘natamiz.
• S: Modulni qaytara olamanmi?
  J: Ha, yetkazib berilgan kundan boshlab 30 kun ichida qaytarib olishni qabul qilamiz.
• S: Modul qanday kirish kuchlanishini qabul qiladi?
  J: Stansiya akkumulyatoridan 125 VDC, shuningdek bitta yoki ikkita 120 VAC zaxira kirishini qabul qiladi.
• S: Yerga nisbatan nominal kuchlanishlar qanday?
  J: Markaziy nuqtasi yerga ulangan quvvat manbai +62.5 V va -62.5 V kuchlanish beradi.
• S: Qaysi platalarni quvvat bilan ta’minlaydi?
  J: Uchta EPSM moduliga, bitta EXTB platasiga va uchtagacha EGPA platasiga quvvat uzatadi.
• S: Ishlash harorati diapazoni qanday?
  J: Modul -30 dan 65 °C gacha ishlaydi.
• S: Platada nechta kalit va saqlagich bor?
  J: Unda yettita tumbler kalit va o‘n to‘rtta saqlagich mavjud.
