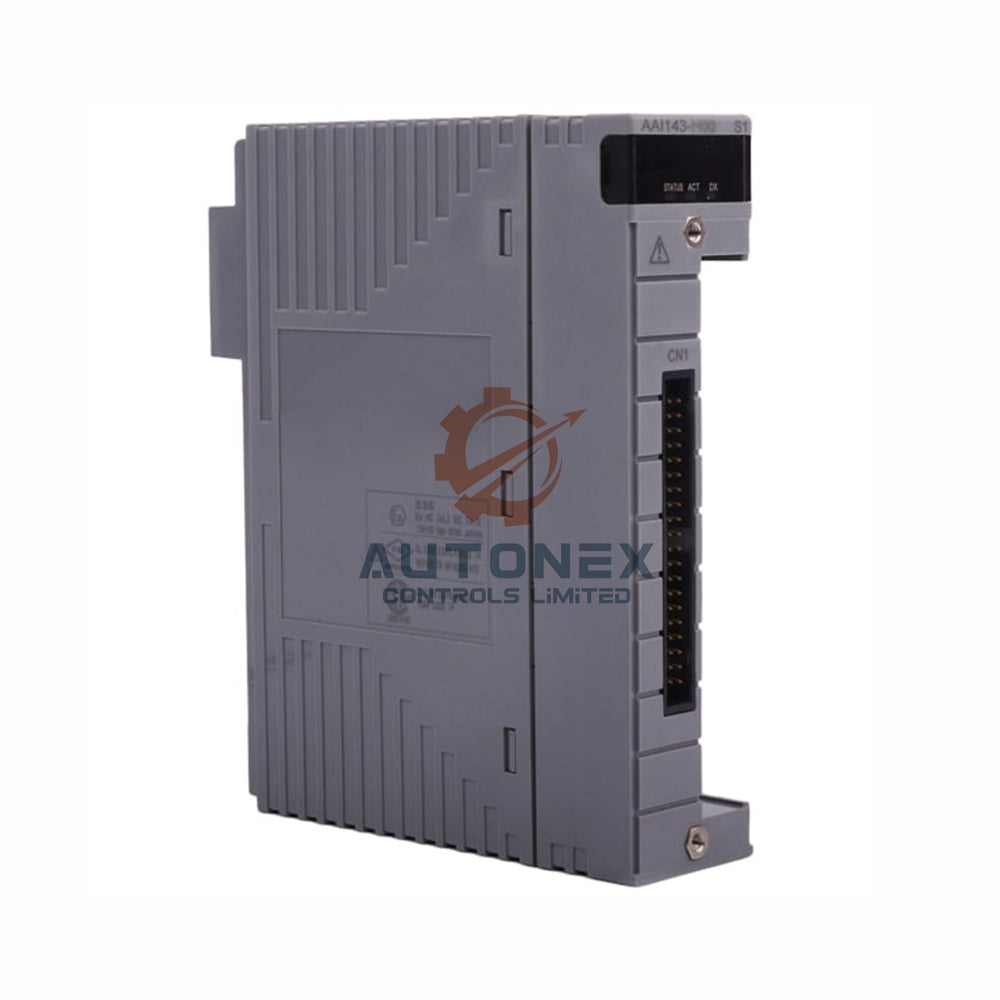

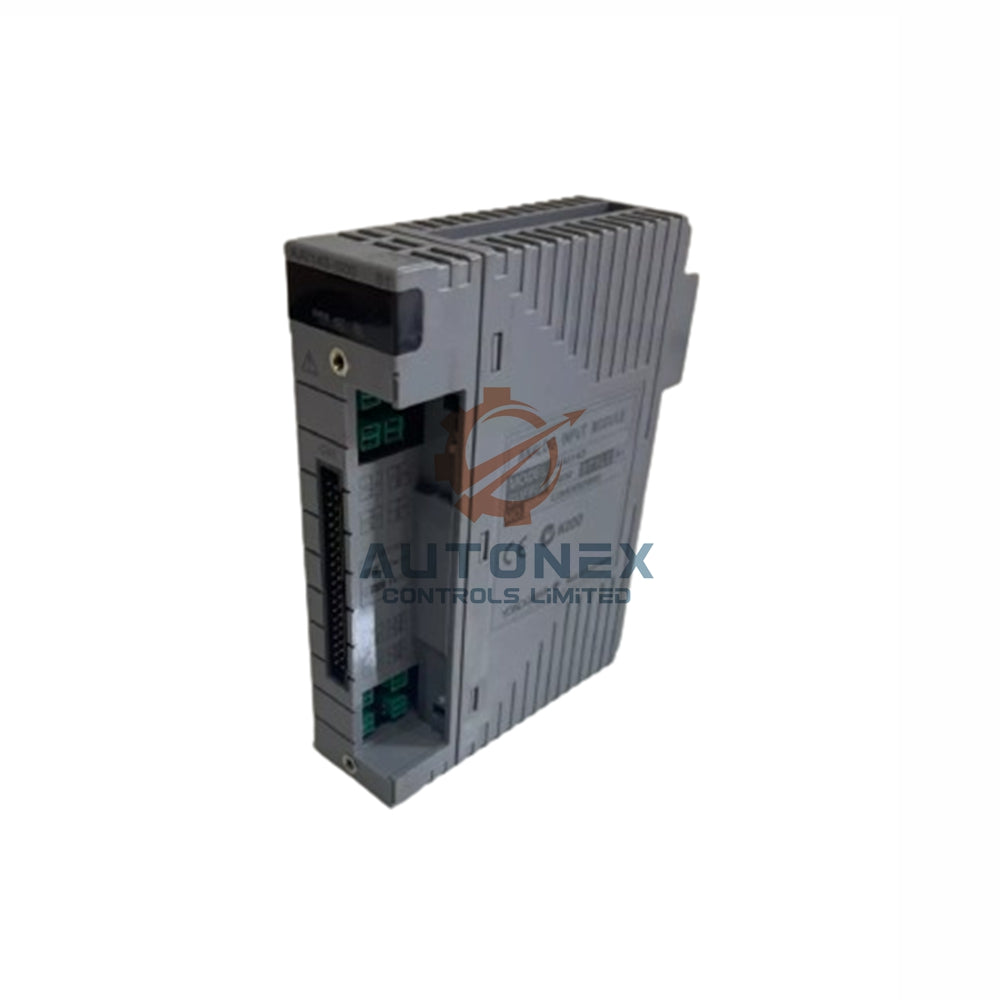

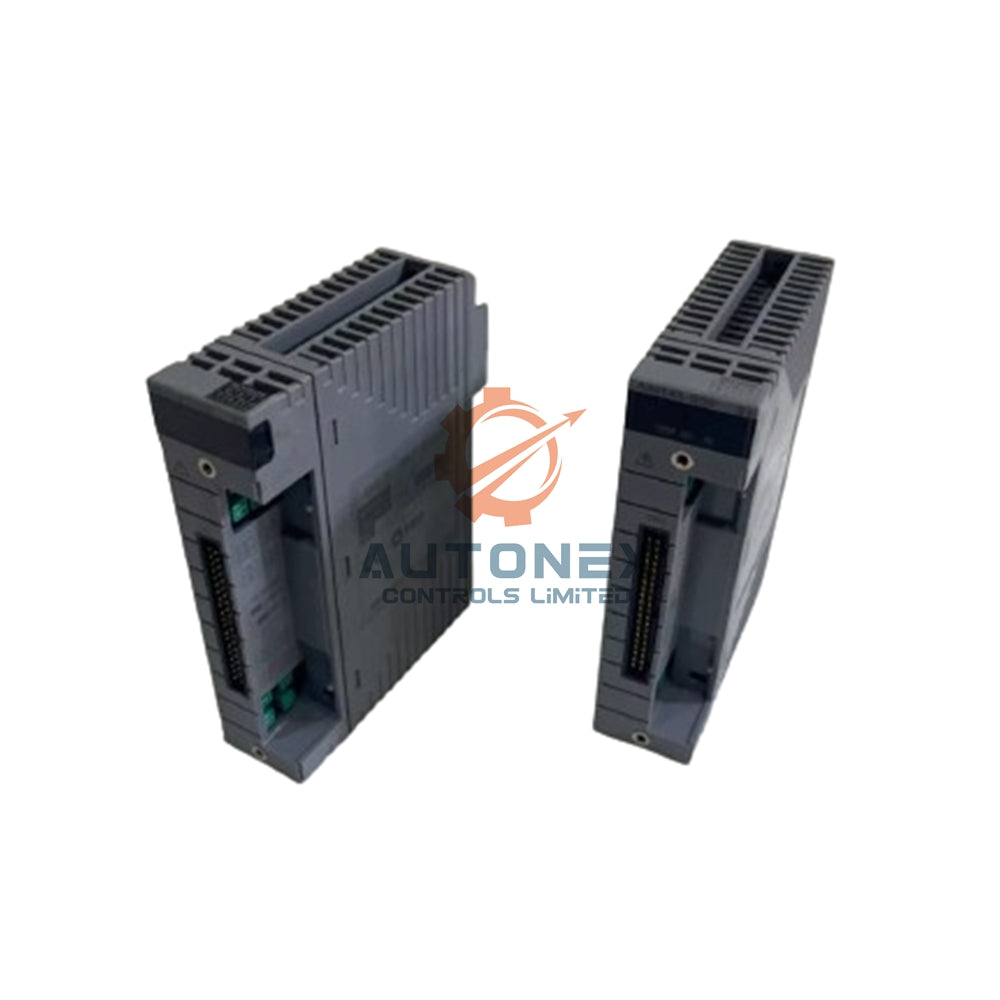

Yokogawa AAI143-H50/K4A00 Analog Kirish Moduli Sharhi

Yokogawa AAI143-H50/K4A00 analog kirish moduli sanoat avtomatlashtirish tizimlari uchun ilg‘or signal qabul qilish imkoniyatlarini taqdim etadi. Ushbu 16-kanalli modul to‘liq kanal izolyatsiyasini ta’minlaydi va HART protokoli orqali aloqa qo‘llab-quvvatlanadi. U AEA4D terminal platalariga oson ulanish uchun ko‘p funksiyali KS kabel interfeysi adapteriga ega. Modul yuqori aniqlik va tezkor ma’lumot yangilanishini ta’minlab, jarayonlarni aniq nazorat qilish imkonini beradi.

Asosiy Texnik Xususiyatlar

• Brend: Yokogawa
• Model: AAI143-H50/K4A00
• Kirish Kanallari: 16 ta to‘liq izolyatsiyalangan kanal
• Kirish Signali: 4 dan 20 mA gacha DC tok aylanishi
• Maksimal Kirish: 24 mA ruxsat etilgan tok chegarasi
• Izolyatsiya Reytingi: 1 daqiqa davomida 1500 V AC himoya
• Kirish Qarshiligi: Quvvatlanganida 270-350 Ω, o‘chirilganda 500 kΩ
• O‘lchov Aniqligi: ±16 μA yuqori aniqlik
• Yangilanish Tezligi: 10 millisekundlik ma’lumot yangilanish davri
• Transmitter Quvvati: 19.0V dan 25.5V gacha ta’minot, 25 mA limit
• Simlash Qo‘llab-quvvatlashi: Har bir kanal uchun sozlanadigan 2 simli yoki 4 simli
• Harorat Barqarorligi: Har 10°C o‘zgarishda ±16 μA siljish
• Quvvat Sarfi: 5V DC da 230 mA, 24V DC da maksimal 540 mA
• Aloqa: HART protokoli qo‘llab-quvvatlanadi
• Interfeys: AEA4D terminal platalari uchun KS kabel adapteri
• Modul Og‘irligi: 0.3 kilogramm ixcham dizayn

O‘rnatish va Ulanish Qo‘llanmasi

• Oson o‘rnatish uchun taqdim etilgan KS kabel interfeysi adapteridan foydalaning
• AEA4D terminal platalariga ATK4A-00 adapter modeli orqali ulang
• Har bir kanalni alohida 2 simli yoki 4 simli transmitter uchun sozlang
• To‘g‘ri yerga ulashni ta’minlang va elektr xavfsizligi standartlariga rioya qiling
• To‘g‘ri issiqlik tarqalishi uchun yetarli bo‘shliq qoldiring
• Tizim quvvatini yoqishdan oldin barcha simlash ulanishlarini tekshiring
• Ishonchli signal uzatish uchun mos kabel turlaridan foydalaning

Qadoq Tarkibi

• Bitta Yokogawa AAI143-H50/K4A00 analog kirish moduli
• KS kabel interfeysi adapteri (Model: ATK4A-00)
• Zarur o‘rnatish uskunalari va ulanish aksessuarlar
• O‘rnatish qo‘llanmasi va texnik hujjatlar
• Mahsulot spetsifikatsiyasi varaqalari va muvofiqlik ma’lumotlari

Yuk tashish ma’lumotlari

• FedEx, UPS va DHL xizmatlari orqali xalqaro yetkazib berish
• Buyurtma odatda 1-2 ish kuni ichida qayta ishlanadi
• Yuk tashishdan so‘ng to‘liq kuzatuv ma’lumotlari taqdim etiladi
• Xavfsiz qadoqlash mahsulotning mukammal holatda yetib kelishini ta’minlaydi

Tez-tez so‘raladigan savollar

• HART protokoli qo‘llab-quvvatlashining afzalligi nima?
  HART analog signallar bilan birga raqamli aloqa imkonini beradi, bu esa ilg‘or qurilma sozlamalari va diagnostikani ta’minlaydi.
• Bitta modulda turli transmitter turlarini aralashtirish mumkinmi?
  Ha, har bir kanal 2 simli yoki 4 simli transmitter uchun alohida sozlanadi.
• 1500V AC izolyatsiyaning ahamiyati nima?
  Ushbu yuqori izolyatsiya sanoat muhitida elektr shovqinlari, to‘lqinlar va yer aylanalari ta’siridan himoya qiladi.
• Modul kirish ma’lumotlarini qanchalik tez yangilaydi?
  AAI143-H50/K4A00 barcha kanallar ma’lumotlarini har 10 millisekundda yangilaydi.
• Qaysi terminal platalari ushbu modulga mos keladi?
  Modul taqdim etilgan KS adapteri yordamida to‘g‘ridan-to‘g‘ri AEA4D terminal platalariga ulanadi.
• Modul qanday quvvat manbalarini talab qiladi?
  To‘g‘ri ishlashi uchun 5V DC va 24V DC quvvat manbalari kerak bo‘ladi.
