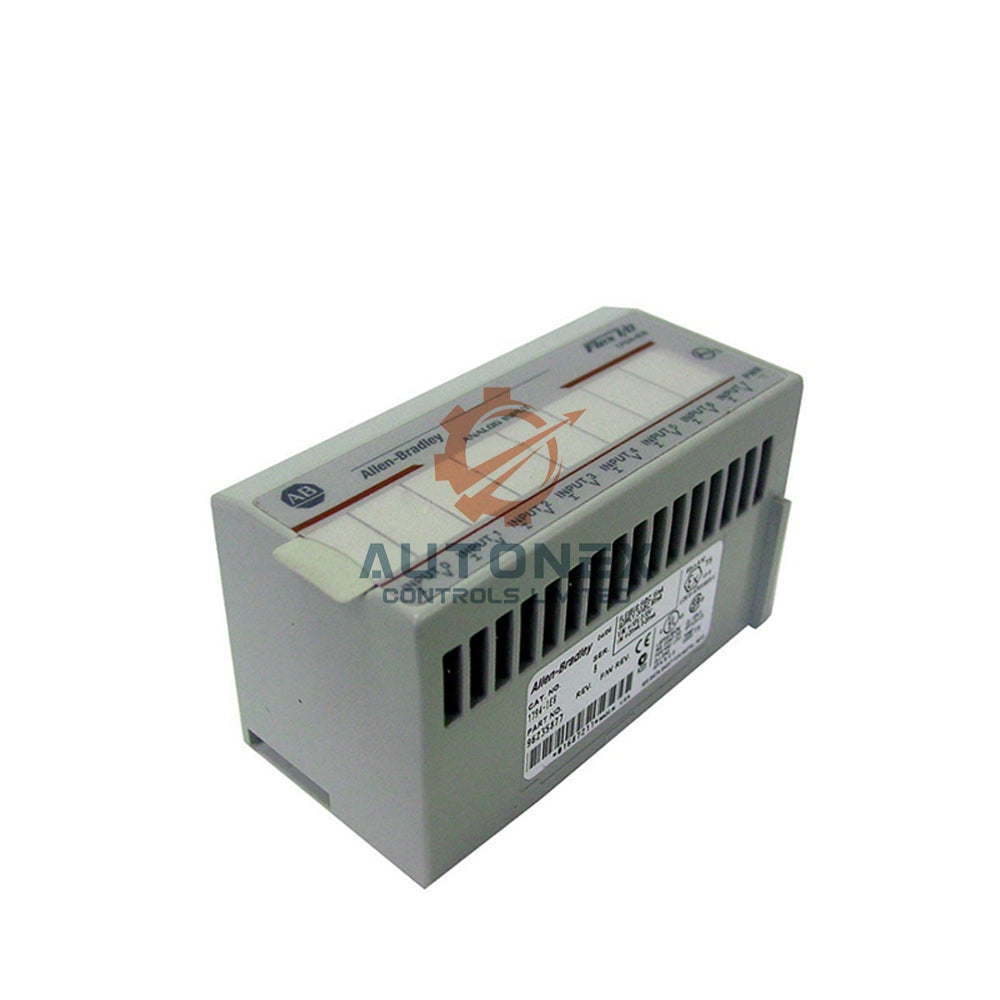

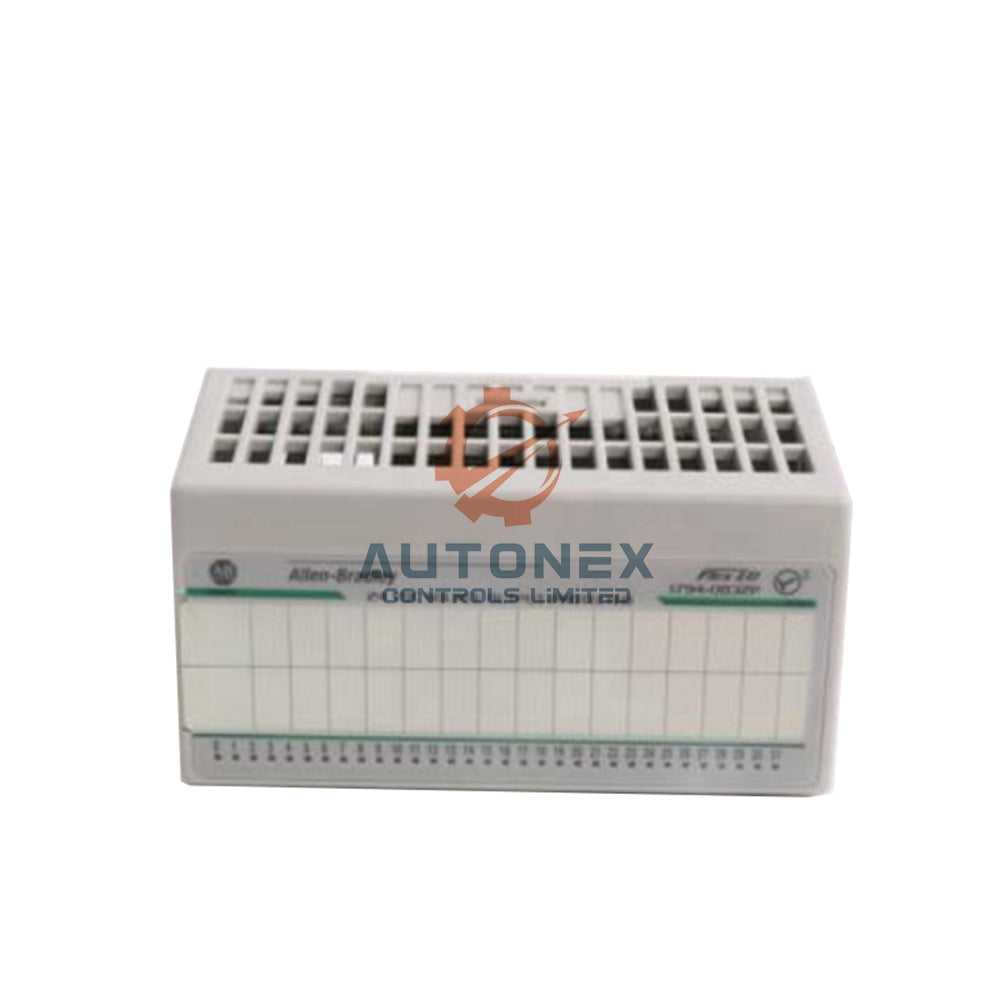

1794-IE8H 8-Kanal HART Moduli Allen-Bradley

Allen-Bradley 1794-IE8H Flex I/O HART Analog Kirish Moduli

HART Aloqasi va Rivojlangan Xususiyatlar

• HART Protokoli Qo‘llab-quvvatlashi: 1794-IE8H to‘liq Highway Addressable Remote Transducer (HART) protokolini qo‘llab-quvvatlaydi. Ushbu ochiq protokol an’anaviy 4-20 mA analog asboblar halqalari orqali raqamli aloqa imkonini beradi, qo‘shimcha qurilma ma’lumotlari va ish holatiga kirishni ta’minlaydi.
• Aqlli Diagnostika: Ichki mahalliy mikroprotsessor ilg‘or imkoniyatlarni taqdim etadi, jumladan masofaviy transmitter signalizatsiyasi, sim uzilishi aniqlash va ortiqcha/kam o‘lchov signalizatsiyasi. Foydalanuvchilar kanal guruhlarida ma’lumot diapazonlarini mustaqil ravishda dasturlashlari mumkin, bu esa moslashuvchan sozlash imkonini beradi.
• Holat Ko‘rsatkichlari: Modul 8 ta qizil nosozlik ko‘rsatkichlari, 8 ta sariq kanal ko‘rsatkichlari va 1 ta yashil quvvat ko‘rsatkichidan iborat keng qamrovli vizual fikr-mulohazani taqdim etadi. Ushbu LEDlar operatorlarga kanal holati va tizim sog‘ligini tezda aniqlashga yordam beradi.

Texnik Xususiyatlar va Ishlash Ko‘rsatkichlari

• Kirish Kanallari: 1794-IE8H sakkiz (8) bitta uchli, izolyatsiyasiz kirishlarni taklif qiladi, ular 0-20 mA va 4-20 mA analog signal diapazonlarini qo‘llab-quvvatlaydi. Standart kirish diapazoni darhol foydalanish uchun 0 dan 20 mA gacha.
• Yuoqori Aniqlik: Ushbu modul unipolyar ishlash uchun 16-bitli, bipolyar konfiguratsiya uchun esa 15-bitli o‘lchov aniqligini taqdim etadi. Bu yuqori aniqlik jarayonning muhim o‘zgaruvchilarini aniq nazorat qilishni ta’minlaydi.
• Aniqlik: 20 °C (68 °F) da to‘liq diapazonning 0,1% absolyut aniqligini saqlaydi. Harorat o‘zgarishi bilan aniqlik siljishi 0 °C dan 55 °C (32 dan 131 °F) gacha bo‘lgan ish harorati diapazonida to‘liq diapazonning 0,05% ichida qoladi.
• Javob Vaqti: Yakuniy qiymatning 99% ga yetish uchun qadamli javob vaqti 80 millisekundni tashkil etadi. Bu tezkor javob jarayon o‘zgarishlari va signalizatsiyalarni o‘z vaqtida aniqlash imkonini beradi.
• Sozlanadigan Xususiyatlar: Foydalanuvchilar kirish filtrining kesish chastotasi, nosozlik rejimi, ma’lumot formati, yuqori/past xato darajalari va masofaviy transmitter xato tuzatishni osonlik bilan sozlashlari mumkin. Barcha sozlamalar dasturiy ta’minot orqali tanlanadi, jismoniy kalitlar yoki jumperlar talab qilinmaydi.
• Quvvat Talablari: Modul 5V DC FlexBus dan 80 mA va 24V DC tashqi ta’minotdan 190 mA oladi. Tashqi DC ta’minot kuchlanishi 19.0 dan 31.2V DC gacha (5% AC tebranish bilan) bo‘lishi kerak, nominal qiymati 24V DC.
• Funktsional Ma’lumot Diapazoni: 1794-IE8H 0 mA da 23V dan yuqori va 22 mA da 17V dan yuqori funktsional ma’lumot diapazonini saqlaydi, bu to‘liq signal spektri bo‘ylab ishonchli ishlashni ta’minlaydi.
• Atrof-muhit Shartlari: -20 dan 55 °C (-4 dan 131 °F) gacha haroratda ishlaydi va 10 dan 500 Hz gacha bo‘lgan chastotada 2g tebranishga bardosh beradi. Modul 15g ish va ishga tushirilmagan zarbalarni qabul qiladi.
• Quvvat Sarfi: Maksimal quvvat sarfi 31.2V DC da 3.9W, shu sharoitda issiqlik sarfi soatiga 13.5 BTU ni tashkil etadi.
• Izolyatsiya: Kanal orasida izolyatsiya mavjud emas, ammo modul maydon tomon va tizim o‘rtasida 50V doimiy izolyatsiya kuchlanishini ta’minlaydi. U asosiy izolyatsiya turiga ega bo‘lib, 850V DC da 1 soniya davomida sinovdan o‘tkaziladi.

Tez-tez So‘raladigan Savollar (FAQ)

• Allen-Bradley 1794-IE8H haqiqiy yangi mahsulotmi?
  Ha, biz 1794-IE8H ni zavodda muhrlangan yangi, asl Allen-Bradley mahsuloti sifatida taqdim etamiz. Hech qachon ishlatilgan yoki soxta mahsulotlarni bermaymiz.
• 1794-IE8H moduli bilan qaysi terminal bazalari ishlaydi?
  1794-IE8H uchun 1794-TB3G yoki 1794-TB3GS terminal bazalari talab qilinadi. Ushbu bazalar HART aloqa va analog kirish simlarini ulash uchun zarur bog‘lanishni ta’minlaydi.
• Ushbu modulni HART funksiyasiz ishlata olamanmi?
  Ha, 1794-IE8H HART aloqa talab qilinmagan holatlarda standart analog kirish moduli sifatida ishlaydi. U HART protokoli ishlatilmasdan ham 0-20 mA va 4-20 mA signallarini 16-bitli yuqori aniqlik bilan o‘qiy oladi.
• Kirish filtrini va signalizatsiyalarni qanday sozlash mumkin?
  1794-IE8H ning barcha sozlamalari boshqaruv tizimingiz orqali dasturiy ta’minot yordamida tanlanadi. Kirish filtrining kesish chastotasi, nosozlik rejimi, ma’lumot formati va xato darajalarini panelni ochmasdan yoki jismoniy kalitlarni o‘zgartirmasdan dasturlashingiz mumkin.
• Sim uzilishi aniqlash xususiyati nima?
  1794-IE8H doimiy ravishda maydon simlarining yaxlitligini nazorat qiladi. Agar sim uzilishi aniqlansa, qizil nosozlik ko‘rsatkichlari orqali signal beradi va holatni boshqaruv tizimingizga xabar qiladi, bu esa operatorning darhol e’tiborini jalb qiladi.
• 1794-IE8H moduli zaxirada bormi?
  Ha, bizda 1794-IE8H moduli zaxirada mavjud. Buyurtmalar odatda 5 ish kuni ichida DHL, UPS yoki FedEx orqali sizning joylashuvingiz va tanlovingizga qarab jo‘natiladi.
• Qaytarish siyosatingiz qanday?
  1794-IE8H uchun mahsulot asl, ishlatilmagan holatda va barcha qadoqlari saqlangan bo‘lsa, 30 kun ichida qaytarish imkoniyati mavjud.
• Ushbu modul Profibus tarmoqlari bilan ishlaydimi?
  Ha, 1794-IE8H Profibus tarmoqlari bilan ishlaydi, ammo faqat katalog raqami 1794-APBDV1 bo‘lgan maxsus Profibus adapteri bilan. Boshqa adapterlar ushbu modul bilan HART funksiyasini qo‘llab-quvvatlamasligi mumkin.
