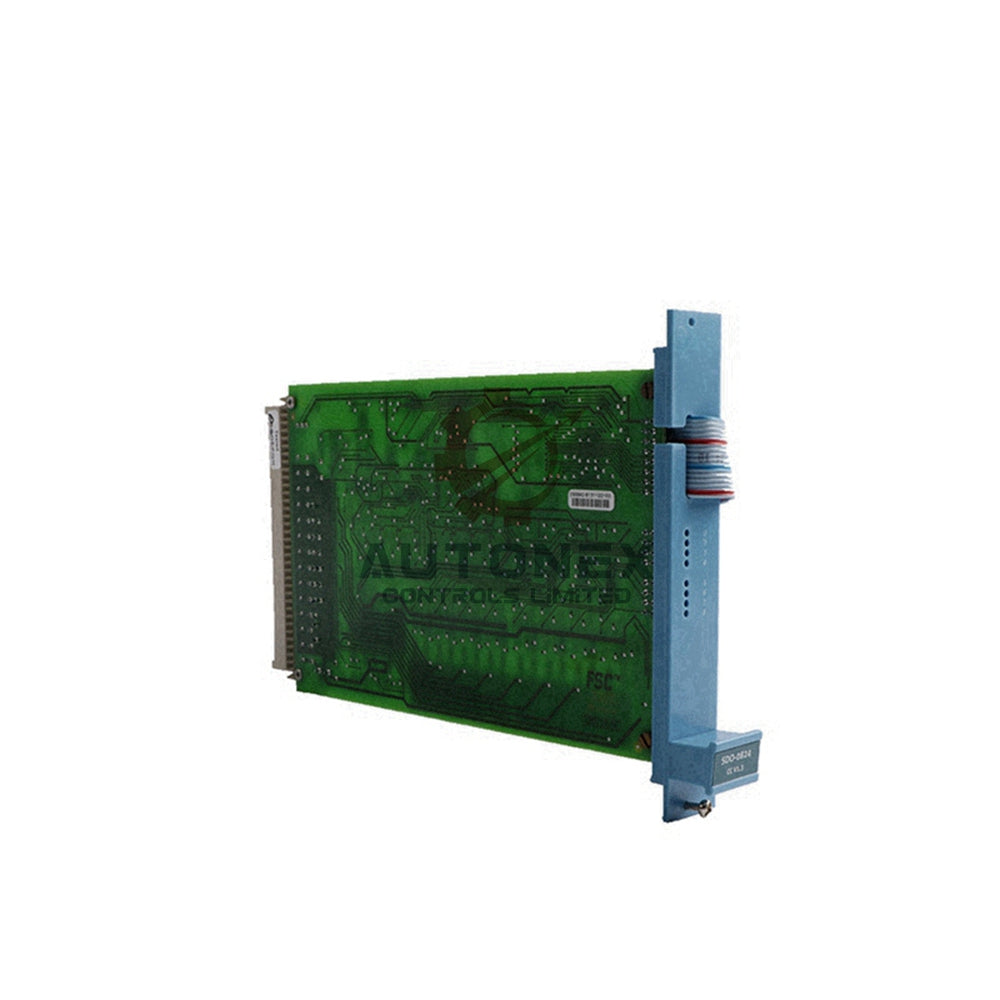

10302/1/1 PLC Moduli Honeywell

10302/1/1 Watchdog Repeater: Muhim Quvvatni Nazorat Qilish Moduli

Modulga Umumiy Nazar va Asosiy Vazifa

• Asosiy Vazifa: Modul ulangan I/O modullarga 5 Vdc va 24 Vdc quvvat manbalarini nazorat qiladi.
• Watchdog Chiqishi: U nazorat qilinayotgan chiqish modullarining watchdog kirishlariga watchdog chiqish signalini taqdim etadi.
• Tizim Sozlamasi: Bir nechta quvvat manbai (PSU) yoki aralash redundant/keraksiz I/O qismlari bo‘lgan tizimlarda muhimdir.
• Xalqaro Tasdiqlar: 10302/1/1 global foydalanish uchun CE, TÜV va UL sertifikatlariga ega.

Batafsil Elektr Texnik Ko‘rsatkichlar

• Modul Quvvat Sarfi: Ishlash uchun 5 Vdc da 35 mA va 24 Vdc da 25 mA talab etiladi.
• Watchdog Kirishlari: WDG1 va WDG2 kirishlari har biri 0.1 mA nazorat oqimini tortadi.
• Chiqish Quvvati: WDR OUT watchdog sxemalarini boshqarish uchun maksimal 900 mA chiqish oqimini taqdim etadi.
• Kuchlanishni Nazorat Qilish: Maxsus standart 5V va 24V DC I/O quvvat relslarini nazorat qilish uchun mo‘ljallangan.

Jismoniy Dizayn va Asosiy Kodlash

• O‘rnatish Hajmi: Ixcham dizayn 4 TE, 3 HE (4 HP, 3U) rack joyini talab qiladi.
• Modul Kalit Kodi: A27 pozitsiyasida teshiklar va C11, C23, C27 pozitsiyalarida pinlar bilan sozlangan.
• Rack Kalit Kodi: Mos rack C3, C19, C31 pozitsiyalarida ko‘rmas joylar va A27 da katta pinlar talab qiladi.
• Bus Ulanishi: Standart I/O rack pozitsiyalari 1 dan 18 gacha gorizontal bus ulanishini talab qiladi.

Ko‘p So‘raladigan Savollar (FAQ)

• 10302/1/1 moduli aslida nimani nazorat qiladi?
  U tizimingizdagi I/O modullarni quvvatlantiruvchi 5 Vdc va 24 Vdc quvvat manbalarini doimiy nazorat qiladi.
• Bu watchdog repeater qachon kerak bo‘ladi?
  U bir nechta PSU, maxsus quvvat manbalari yoki redundant I/O bo‘limlari mavjud tizimlarda zarur.
• Maksimal chiqish oqim imkoniyati qancha?
  Watchdog chiqishi ulanish modullarining watchdog kirishlariga 900 mA gacha quvvat taqdim eta oladi.
• Modulni tizim ishlayotgan paytda almashtirish mumkinmi?
  Ha, u issiq almashtiriladigan (hot-swappable), ammo almashtirish vaqtida Markaziy Qism o‘chirilishi yuzaga kelishi mumkin.
• Yetkazib berish va qaytarish siyosatingiz qanday?
  Biz 5 kun ichida yetkazib beramiz va 30 kunlik qaytarish siyosatini taklif qilamiz.
