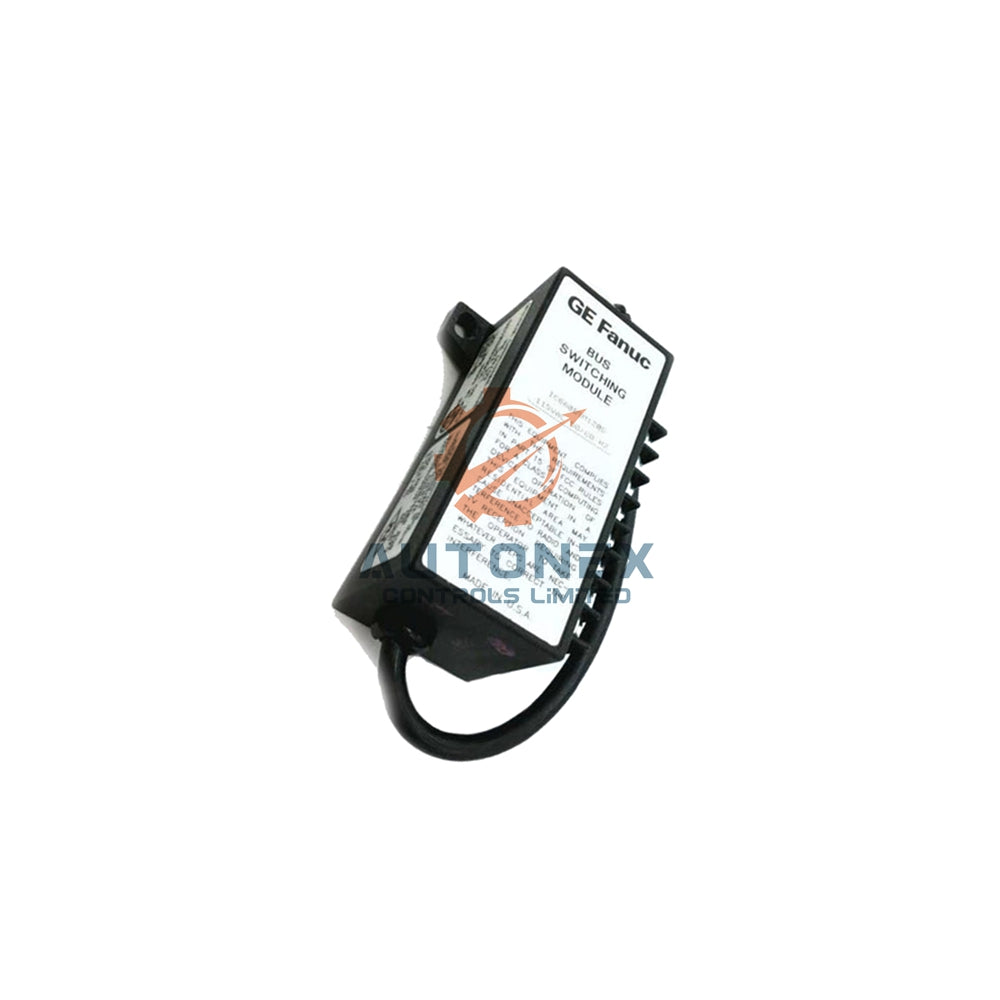

Модуль комутації шини Genius GE Fanuc IC660BSM021

Модуль перемикання шини Genius I/O GE Fanuc IC660BSM021 для резервування двох послідовних шин

Технічні характеристики перемикання шини та електричні параметри

• Бренд: GE Fanuc | Номер деталі: IC660BSM021 | Тип: модуль перемикання шини Genius I/O для систем 24/48 В постійного струму.
• Робоча напруга: від 18 до 56 В постійного струму, розрахований на номінальні джерела живлення 24 В постійного струму та 48 В постійного струму.
• Місткість блоків I/O: підтримує до 8 дискретних і аналогових блоків на один BSM; максимум 30 блоків із додатковими BSM.
• Швидкодія перемикання: повне перемикання шини менш ніж за 20 мілісекунд із мінімальною надійністю 500 000 операцій.
• Споживаний струм: максимум 60 міліампер при 48 В постійного струму; 10 мА при 24 В постійного струму на шині A, 30 мА при 48 В постійного струму на шині B.
• Фізичні розміри: компактний форм-фактор 3,50 × 2,25 × 2,5 дюйма для корпусів з обмеженим простором.
• Стан шини A: під час роботи на шині A модуль залишається знеструмленим за напруги нижче 4 В постійного струму.

Резервування двох шин і керування роботою

• Резервний зв’язок: забезпечує автоматичне перемикання на вторинну шину в разі втрати зв’язку з основною шиною.
• Джерело керування: дискретний блок фази B у кластері керує всіма операціями перемикання IC660BSM021.
• Вибір шини: модуль збуджується лише під час вибору шини B; світлодіод на передній панелі світиться, коли шина B залишається активною.
• Способи перемикання: ручна команда через ЦП, портативний монітор або автоматичне перемикання в разі втрати зв’язку.
• Захист від циклічного перемикання: запобігає непотрібному повторному перемиканню, коли альтернативна шина залишається недоступною.
• Інтеграція із системою: кожна шина підключається до контролера шини або PCIM; підтримується резервування ЦП із контролерами в окремих ЦП.

Конфігурація та сумісність із системою

• Інструменти конфігурації: портативний монітор Genius або програмування через ЦП для повного налаштування параметрів.
• Відмінності версій: IC660BSM021 використовує живлення 24/48 В постійного струму; IC660BSM120 використовує 115 В змінного струму/125 В постійного струму за ідентичної функціональності.
• Керування кластером: спеціальний вихідний ланцюг у керувальному блоці забезпечує перемикання шини під час втрати зв’язку.
• Послідовні роз’єми: два інтерфейси послідовної шини для одночасного підключення до двох шин.

Поширені запитання

• Яка основна функція IC660BSM021? Цей модуль одночасно підключає блоки Genius I/O до двох послідовних шин і перемикає їх у разі несправності шини.
• Скільки блоків I/O може підтримувати один IC660BSM021? Один BSM підтримує до 8 дискретних і аналогових блоків; додаткові BSM розширюють місткість до 30 блоків.
• Яка напруга потрібна для IC660BSM021? Робоча напруга становить від 18 до 56 В постійного струму, що підходить для систем керування на 24 В постійного струму та 48 В постійного струму.
• Як швидко активується перемикач шини? Перемикання завершується менш ніж за 20 мілісекунд із номінальною надійністю 500 000 операцій.
• Як налаштувати BSM для моєї системи? Використайте будь-який портативний монітор Genius або запрограмуйте логіку перемикання через ЦП.
• Що керує перемиканням BSM? Дискретний блок фази B у кластері керує всіма функціями IC660BSM021 через спеціальний вихідний ланцюг.
• Чи є IC660BSM021 у вас на складі? Так, ми маємо в наявності справжні нові оригінальні пристрої, готові до негайного відправлення.
• Який термін відправлення? Ми відправляємо замовлення протягом 5 днів через DHL, FedEx або UPS.
• Чи можна повернути цей товар? Так, ми приймаємо повернення протягом 30 днів для невикористаного товару в оригінальному стані.
• Які кабелі постачаються з цим модулем? Кожен пристрій містить три готові послідовні кабелі шини завдовжки 15 дюймів для негайного підключення до двох шин.
• У чому різниця між IC660BSM021 та IC660BSM120? IC660BSM021 працює від 24/48 В постійного струму; IC660BSM120 працює від 115 В змінного струму/125 В постійного струму. Функціональність ідентична.
