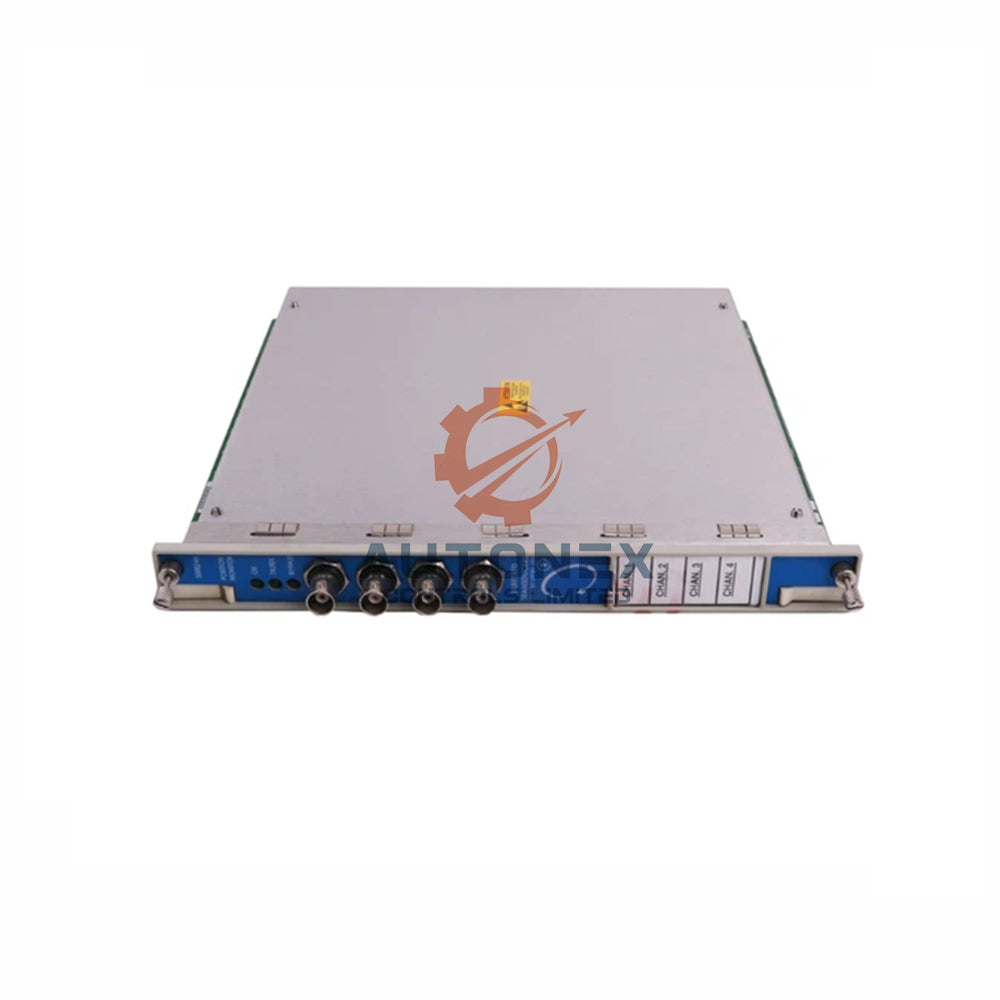

Модуль дисплея Bently Nevada VGA 3500/94M-07-12-02

Маршрутизатор з VGA-дисплеєм Bently Nevada 3500/94M-07-12-02

Ключові технічні характеристики

• Виробник: Bently Nevada (Виготовлено в США)
• Номер моделі: 3500/94M-07-12-02 (Маршрутизатор з кабелем 20 футів, Multi CSA/ATEX/IECEx)
• Живлення маршрутизатора: 24 В постійного струму ± 6% (22,5 до 25,5 В), максимальна потужність 4,7 ват
• Входи VGA: Сигнали відеозображення від системи
• Входи RS232: Дані керування сенсорним екраном
• Індикатор стану OK: Показує правильну роботу модуля
• Вихід VGA: Передає відеозображення на дисплей
• Вихід RS232: Передає дані керування сенсорним екраном
• Потужність модуля дисплея: максимальне споживання 4,6 ват
• Температура експлуатації: від -20°C до 65°C (-22°F до 149°F)
• Температура зберігання: від -40°C до 85°C (-40°F до 185°F)
• Вологість: 95% без конденсації

Глобальні сертифікати для небезпечних зон

• Затвердження агентства: Опція 02 = Multi (CSA/ATEX/IECEx) – доступна для цієї конфігурації маршрутизатора
• Сертифікація CSA: Затверджено для Північної Америки, клас I, підрозділ 2
• Сертифікація ATEX: Відповідає європейським вимогам до небезпечних зон
• Сертифікація IECEx: Міжнародний стандарт для вибухонебезпечних атмосфер
• Приймач подовжувача KVM: Затверджено для небезпечних зон класу I, підрозділ 2
• Передавач подовжувача KVM: Встановлювати в безпечному місці або затвердженому корпусі
• NEMA 4X: Не затверджено для цієї конфігурації
• Відповідність FCC: Частина 15, приймає перешкоди без шкідливої роботи
• Стандарти ЕМС: EN 61000-6-2, EN 61000-6-4 (Директива 2014/30/EU)
• Електробезпека: CSA C22.2 61010-1, UL EN 61010-1 (Директива 2014/35/EU)
• RoHS: Директива 2011/65/EU

Фізичні характеристики та місце в стійці

• Розміри VGA-модуля дисплея: 241,3 мм x 24,4 мм x 241,8 мм (9,5 дюймів x 0,96 дюйма x 9,52 дюйма)
• Вага VGA-модуля дисплея: 0,73 кг (1,6 фунта)
• Розміри модуля введення/виведення: 241,3 мм x 24,4 мм x 99,1 мм (9,50 дюймів x 0,96 дюйма x 3,90 дюйма)
• Вага модуля введення/виведення: 0,34 кг (0,75 фунта)
• Загальна вага маршрутизатора: 1,07 кг (повний пристрій)
• Місце в стійці для монітора: 1 слот повної висоти спереду
• Місце в стійці для введення/виведення: 1 слот повної висоти ззаду
• Монтаж подовжувача KVM: Встановлення на верхню полицю
• Живлення KVM: 12 В постійного струму та 5 В постійного струму
• Діапазон температур KVM: від 0ºC до 45ºC (32ºF до 113ºF)
• Вологість KVM: 80% без конденсації

Вимоги до системи та прошивки

• Необхідний модуль: 3500/22 Інтерфейс тимчасових даних (TDI)
• 3500/94M Прошивка: 4.06 Rev. C або новіша
• Прошивка 3500/22: версія 1.71 або новіша
• Програмне забезпечення Rack Config: версія 5.6 або новіша
• Програмне забезпечення Op Display: версія 2.21 або новіша
• Програмне забезпечення для збору даних: версія 1.22 або новіша
• Включений кабель: Кабель Display Router Box довжиною 20 футів (6 м) – частина моделі 3500/94M-07-12-02

Інструкції з встановлення та монтажу

• Роутер-бокс: Закріпіть KVM-удалитель на полиці поруч із стійкою.
• Розміщення приймача: Встановлюйте сертифікований приймач у вибухонебезпечних зонах за потребою.
• Розміщення передавача: Тримайте передавач у безпечній зоні або всередині очищеного корпусу.
• Підключення кабелю: Використовуйте включений кабель довжиною 20 футів для з'єднання роутер-боксу з дисплеєм.
• Блок живлення: Забезпечте 24 В пост. струму ± 6% (22,5–25,5 В пост. струму) для роутер-боксу.
• VGA & RS232: Підключіть відео та лінії сенсорного керування відповідно до схеми системи.

Комплектація

• 3500/94M VGA Display Module (моніторний модуль)
• I/O модуль для системного інтерфейсу
• Display Router Box з інтегрованим KVM-удалителем
• Кабель Display Router Box довжиною 20 футів (6 м) (входить у комплект моделі 3500/94M-07-12-02)
• Приймач і передавач KVM-удалителя (з кріпленням для полиці)
• Блок живлення для KVM-удалителя (входи 12 В пост. струму та 5 В пост. струму)
• Кабелі з'єднання RS232 та VGA
• Короткий посібник із запуску – документація для встановлення (сертифікати не включені)

Поширені запитання (FAQ)

• П: Чи є 3500/94M-07-12-02 новим та оригінальним?
  В: Так, ми постачаємо лише нові, оригінальні модулі Bently Nevada.
• П: Який типовий термін доставки?
  В: Ми відправляємо замовлення протягом 5 робочих днів після підтвердження.
• П: Якими перевізниками ви користуєтесь для доставки?
  В: Ми використовуємо FedEx, UPS та DHL для швидкої та надійної доставки по всьому світу.
• П: Чи є у вас політика повернення?
  В: Так, ми приймаємо повернення протягом 30 днів з моменту отримання (застосовуються умови).
• П: Які сертифікати має ця модель?
  В: 3500/94M-07-12-02 має мультисертифікацію: CSA, ATEX та IECEx (Опція 02).
• П: Чи потребує 3500/94M потрібен конкретний модуль TDI?
  В: Так, він потребує модуля інтерфейсу даних 3500/22 з прошивкою версії 1.71 або новішою.
• П: Який температурний діапазон для KVM-удалителя?
  В: KVM-удалитель працює при температурі від 0ºC до 45ºC (32ºF до 113ºF) з вологістю 80%.
• П: Чи схвалений передавач KVM для вибухонебезпечних зон?
  В: Ні, лише приймач має схвалення для вибухонебезпечних зон. Передавач повинен знаходитися у безпечній зоні.
• П: Яка довжина кабелю входить у комплект цієї моделі?
  В: 3500/94M-07-12-02 включає кабель Display Router Box довжиною 20 футів (6 м).
