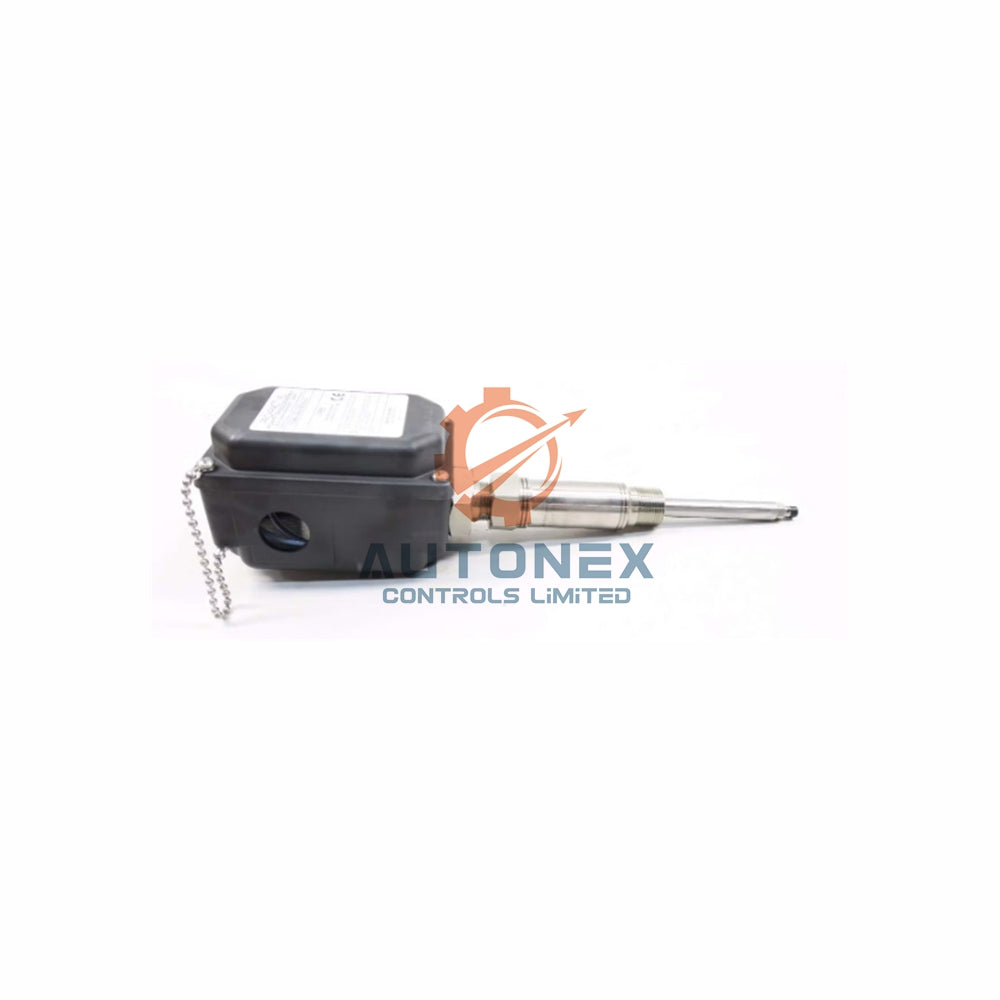

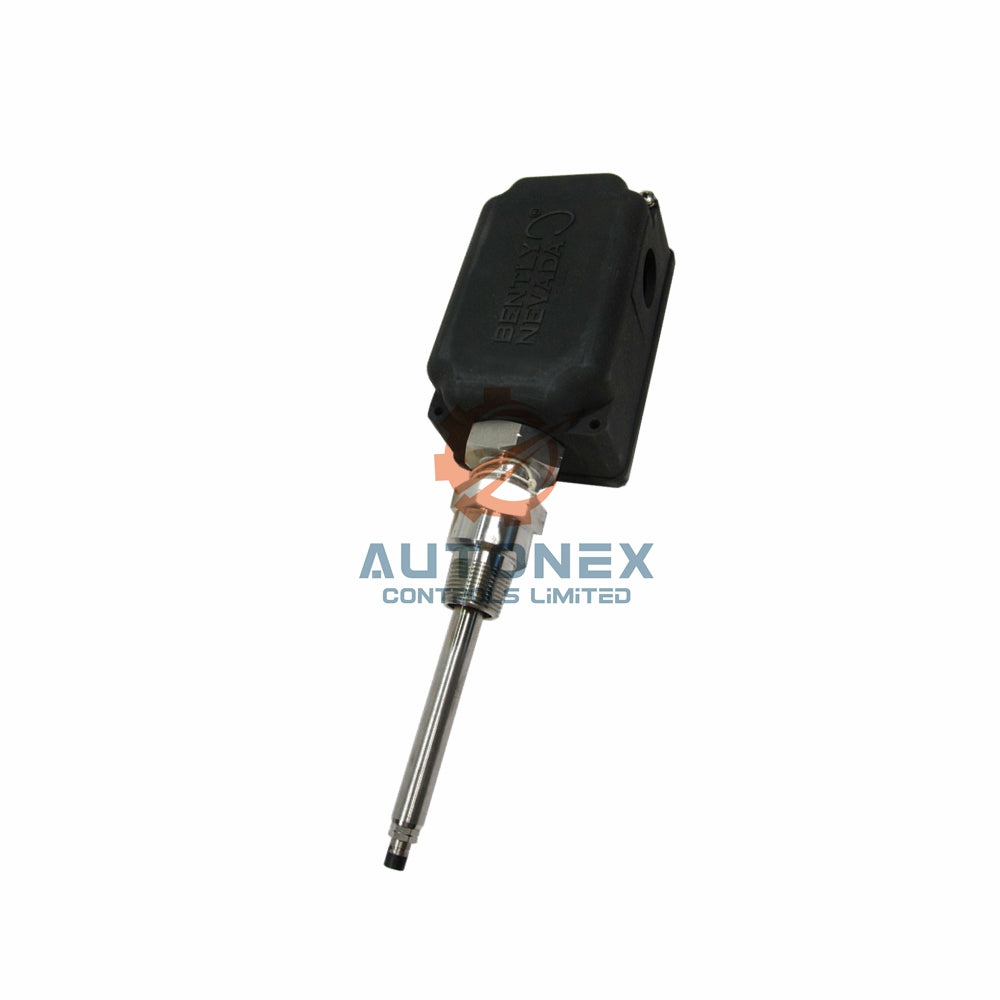

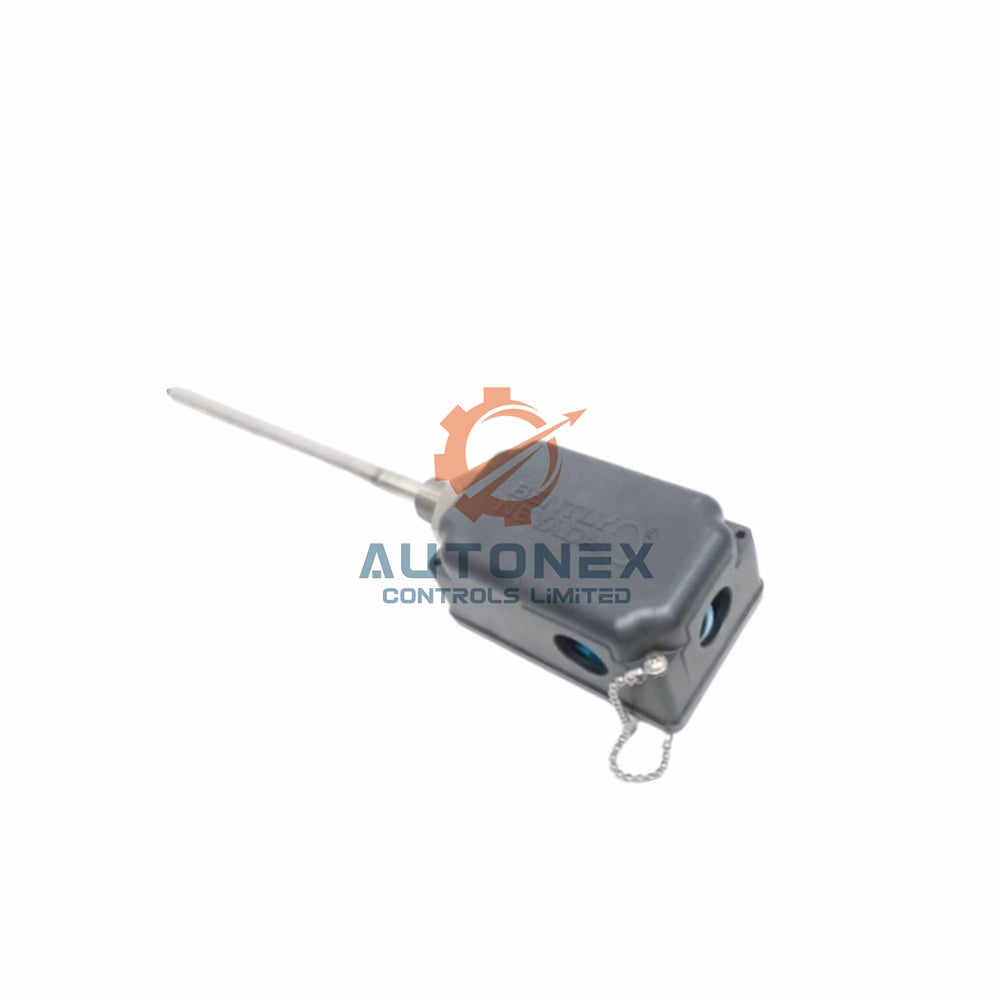

330881-16-04-132-03-02 PROXPAC XL безконтактний датчик Bently Nevada

Перетворювач наближення Bently Nevada 330881-16-04-132-03-02 PROXPAC XL

Основні технічні характеристики

• Виробник: Bently Nevada (вироблено у США).
• Номер моделі: 330881-16-04-132-03-02.
• Лінійний діапазон: 2 мм (80 mils) за зазору від 0,25 мм до 2,3 мм.
• Коефіцієнт інкрементального масштабу (ISF): 7,87 В/мм (200 мВ/mil) ±5%.
• Частотна характеристика: від 0 до 10 кГц зі спадом +0, -3 дБ.
• Матеріал наконечника зонда: полифениленсульфід (PPS).
• Матеріал корпусу зонда: нержавіюча сталь AISI 304.
• Кабель зонда: 1-метровий триаксіальний кабель з ізоляцією FEP.
• Матеріал корпусу: термопластик PPS, армований скловолокном і стійкий до УФ-випромінювання.
• Віброізоляція: надм’який пористий силіконовий матеріал.
• Діапазон напруги живлення: потребує від -17,5 В пост. струму до -26 В пост. струму без бар’єрів.
• Вихідний опір: типове значення 50 Ω.
• Мінімальний розмір мішені: плоска мішень діаметром 15,2 мм (0,6 дюйма).
• Мінімальний діаметр вала: 50,8 мм (2,0 дюйма).
• Загальна маса системи: типове значення 1,44 кг (3,2 lbm).

Експлуатаційні умови та температурні обмеження

• Робоча температура зонда: від -51 °C до +177 °C (від -60 °F до +350 °F).
• Примітка щодо низької температури: вплив температури нижче -34 °C може пошкодити ущільнення.
• Ступінь захисту IP: IP66, підтверджено звітом BASEEFA T07/0709.
• Температурна класифікація T1 (EPL Ga/Gc): температура навколишнього середовища від -55 °C до +232 °C.
• Температурна класифікація T2 (EPL Ga/Gc): температура навколишнього середовища від -55 °C до +177 °C.
• Температурна класифікація T3 (EPL Ga/Gc): температура навколишнього середовища від -55 °C до +120 °C.
• Температурна класифікація T4 (EPL Ga/Gc): температура навколишнього середовища від -55 °C до +80 °C.
• Температурна класифікація T5 (EPL Ga/Gc): температура навколишнього середовища від -55 °C до +40 °C.

Механічні характеристики та монтаж

• Варіант монтажної різьби: 3/4-14 NPT (обов’язково для цієї моделі).
• Рекомендований момент затягування стопорної гайки: 29,5 Н·м (260 дюйм·фунт-сила).
• Момент затягування стопорної гайки гільзи зонда: 39,3 Н·м (350 дюйм·фунт-сила).
• Міцність корпусу: витримує навантаження 912 Н (205 фунт-сила) на зовнішню гільзу.
• Ударна міцність корпусу: витримує удари енергією 4 Дж за екстремальних температур.
• Міцність зонда на розтяг: максимум 330 Н (75 фунтів) між кабелем і корпусом.
• Переріз польової проводки: від 0,2 до 1,5 мм² (16–24 AWG), екранований триаксіальний кабель.
• Максимальна довжина польової проводки: 305 метрів (1000 футів) до монітора.
• Рекомендоване налаштування зазору: 1,27 мм (50 mils) від мішені.

Поширені запитання (FAQ)

• Це оригінальна деталь Bently Nevada?
  Так, 330881-16-04-132-03-02 — це новий оригінальний перетворювач PROXPAC XL.
• Який лінійний діапазон цієї моделі?
  Зонд має лінійний діапазон 2 мм (80 mils) приблизно від -1 В пост. струму до -17 В пост. струму.
• Чи можна використовувати довшу польову проводку з цим датчиком?
  Так, можна використовувати до 305 метрів (1000 футів) екранованого триаксіального кабелю з 3 провідниками.
• Який розмір мішені потрібен для цього зонда?
  Мінімальний розмір мішені — плоска поверхня діаметром 15,2 мм (0,6 дюйма).
• Чи працює ця система із захисними бар’єрами?
  Так, але під час встановлення бар’єрів використовуйте живлення від -23 В пост. струму до -26 В пост. струму.
• Яка максимальна робоча температура?
  Наконечник зонда працює за температури від -51 °C до +177 °C без відмов.
• Чи є ця модель на складі для негайного відправлення?
  Так, ця модель є на складі, і ми відправляємо її протягом 5 робочих днів.
