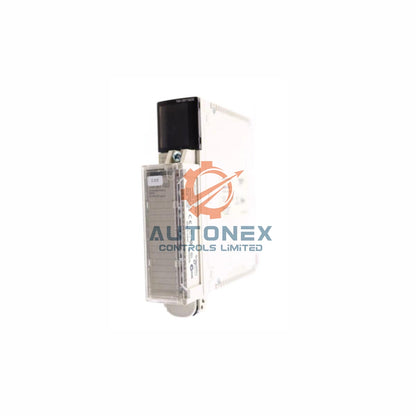

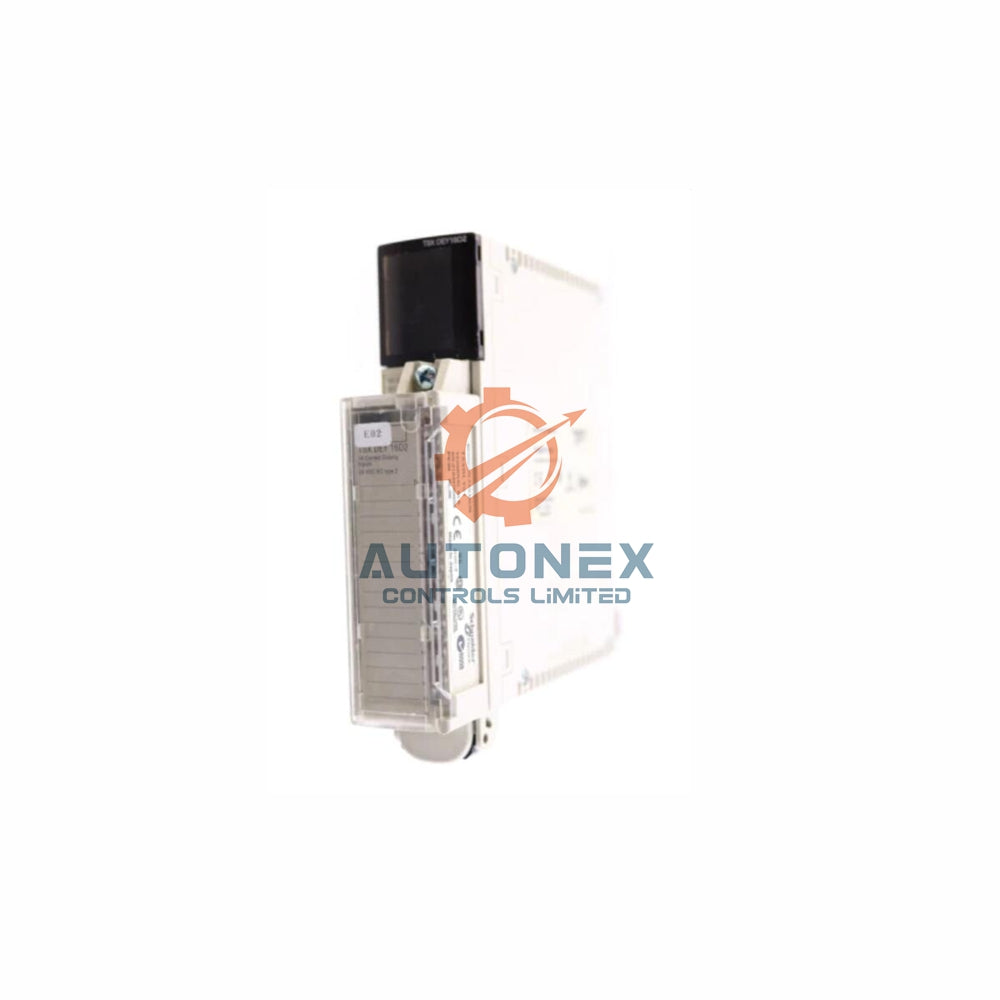

TSXDEY16D2 Schneider Modicon Premium 16 Noktalı 24V DC Giriş Modülü

TSXDEY16D2 – Schneider Electric Modicon Premium 16 Noktalı Ayrık Giriş Modülü

Temel Özellikler

• Ürün serisi: Schneider Electric tarafından sunulan Modicon Premium otomasyon platformu.
• Bileşen türü: 16 yalıtılmış akım çeken girişe sahip ayrık giriş modülü.
• Giriş standardı: Kanallar, EN/IEC 61131-2 tip 2 özelliklerine uygundur.
• Giriş gerilimi: Modül, her kanalda 24V DC pozitif sinyalleri okur.
• Sensör beslemesi: Dahili sensör güç kaynağı, bağlı cihazlara 19 ila 30V sağlar.
• Sensör uyumluluğu: Girişler, EN/IEC 60947-5-2 uyarınca 2 telli ve 3 telli yaklaşım sensörlerini kabul eder.
• Giriş akımı: Normal çalışma sırasında her kanal 7 mA akım çeker.

Teknik Parametreler

• Marka: Schneider Electric, bu modülü sıkı fabrika standartlarına göre üretir.
• Model: TSXDEY16D2, 16 kanallı 24V DC giriş çeşidini belirtir.
• Seri: Modicon Premium rafları bu modülü doğrudan destekler.
• 1 durumu gerilimi: Modül, 11V veya üzerindeki değerlerde 1 durumunu garanti eder.
• 1 durumu akımı: 1 durumu için en az 6.5 mA gerekir.
• 0 durumu gerilimi: 0 durumu 5V veya altında kalır.
• 0 durumu akımı: 0 durumu hiçbir zaman 2 mA'yı aşmaz.
• Giriş empedansı: Her kanalın 1 durumundaki değeri 4000 Ohm'dur.
• Tepki süresi: Tipik tepki süresi 4 ms, maksimum süre ise 7 ms'dir.
• Yalıtım direnci: Direnç, 500V DC'de 10 MOhm'un altında kalır.
• Güç kaybı: Temel tüketim 1 W, buna etkin kanal başına 0.15 W eklenir.

Elektrik ve Bağlantı Verileri

• Elektrik bağlantısı: Vidalı terminaller, saha kablolaması için güvenli bağlantı sağlar.
• Akım tüketimi: Modül, 24V DC'de 135 mA ve 5V DC'de 80 mA akım çeker.
• Dielektrik dayanımı: Yalıtım, 50/60 Hz'de 1500V AC'ye ulaşır.
• Modül biçimi: Standart biçim, arka panelde bir yuvaya sığar.
• İşaretleme: CE işareti, Avrupa standartlarına uygunluğu doğrular.

Çevresel Dayanım

• Çalışma sıcaklığı: Modül, aktif kullanımda 0 ila 60 °C aralığında çalışır.
• Depolama sıcaklığı: -25 ila 70 °C aralığında güvenle depolanabilir.
• Nem: Çalışma sırasında yoğuşmasız %10 ila %95 bağıl neme dayanır.
• Depolama nemi: Yoğuşmasız %5 ila %95 bağıl nemde depolanabilir.
• Rakım: Ünite, deniz seviyesinden 0 ila 2000 m yükseklikte çalışır.
• Koruma sınıfı: IP20, modülü temiz kontrol panolarının içinde korur.
• Kirlilik derecesi: Tasarım, kirlilik derecesi 2 olan ortamlar için uygundur.
• Koruyucu işlem: TC işlemi, zorlu koşullara karşı dayanıklılık sağlar.
• Parazit önleme: 1500V AC bariyer, saha ile veri yolu arasındaki parazitleri engeller.

Standartlar ve Sertifikalar

• Standartlar: Modül 73/23/EEC, 89/336/EEC, 92/31/EEC ve 93/68/EEC direktiflerini karşılar.
• Güvenlik standartları: EN/IEC 61131-2, IEC 60664, UL 508 ve CSA C22.2 standartlarına uygunluk.
• Tehlikeli alan: CSA C22.2 No 213, Sınıf I Bölüm 2 A'dan D'ye kadar olan grupları kapsar.
• Sertifikalar: Onaylar arasında ABS, BV, DNV, GL, LR, RINA ve RMRS bulunur.

Fiziksel Özellikler

• Ağırlık: Modül 0.3 kg ağırlığıyla kolayca taşınabilir.
• Biçim: Standart modül biçimi, raf planlamasını kolaylaştırır.

Kurulum Kılavuzu

• Modülü yuvasına takmadan önce rafın gücünü kesin.
• Üniteyi arka panel konektörüyle hizalayın ve yerine sıkıca itin.
• Titreşime karşı korumak için montaj vidasını sıkın.
• 24V DC saha kablolarını doğru kutuplara dikkat ederek vidalı terminallere bağlayın.
• Sensör besleme geriliminin 19 ile 30V aralığında kaldığını doğrulayın.
• Girişleri değiştirerek ve durum göstergelerini kontrol ederek her kanalı test edin.

Paket İçeriği

• Bir adet Schneider TSXDEY16D2 ayrık giriş modülü.
• Orijinal fabrika koruyucu ambalajı.
• Ürün belgeleri kutuya dahildir.

Gönderim Bilgileri

• Ödeme onayından sonra siparişleri 5 gün içinde gönderiyoruz.
• Dünya çapında teslimat için iş ortaklarımız arasında FedEx, UPS ve DHL bulunur.
• Her gönderi, gönderi durumunun eksiksiz izlenebilmesi için takip bilgileri içerir.

Sıkça Sorulan Sorular

• Modül yeni ve orijinal mi? Evet, fabrika ambalajında yepyeni orijinal üniteler tedarik ediyoruz.
• Do you keep stock? Yes, we hold ready stock for quick fulfillment.
• Gönderimi ne kadar hızlı yapıyorsunuz? Sipariş onayından sonra ürünleri 5 gün içinde gönderiyoruz.
• Which couriers do you use? We use DHL, FedEx, and UPS for international delivery.
• Ürünü iade edebilir miyim? Evet, teslimattan sonraki 30 gün içinde iade edebilirsiniz.
• Modül hangi giriş gerilimini kabul eder? 24V DC pozitif sinyalleri okur.
• Hangi sensörleri bağlayabilirim? Girişler, EN/IEC 60947-5-2 standardına uygun 2 telli ve 3 telli yaklaşım sensörlerini kabul eder.
• Tepki süresi nedir? Tipik tepki süresi 4 ms, maksimum tepki süresi ise 7 ms'dir.
• Her kanal ne kadar akım çeker? Her kanal 7 mA akım çeker.
• Çalışma sıcaklığı aralığı nedir? Modül 0 ile 60 °C arasında çalışır.
• Modülün kablo bağlantısını nasıl yaparım? Elektrik bağlantısı vidalı terminallerle sağlanır.
• Modülün ağırlığı ne kadar? Ünite 0.3 kg ağırlığındadır.
