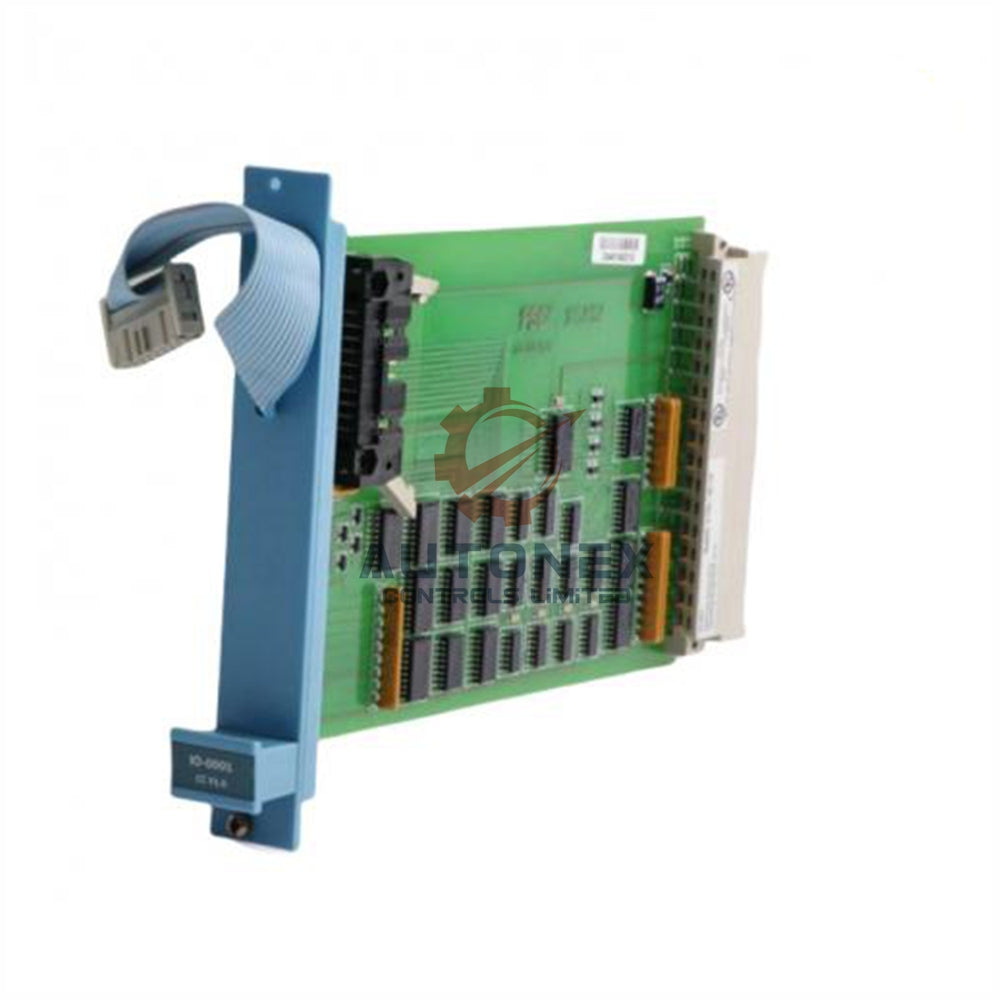

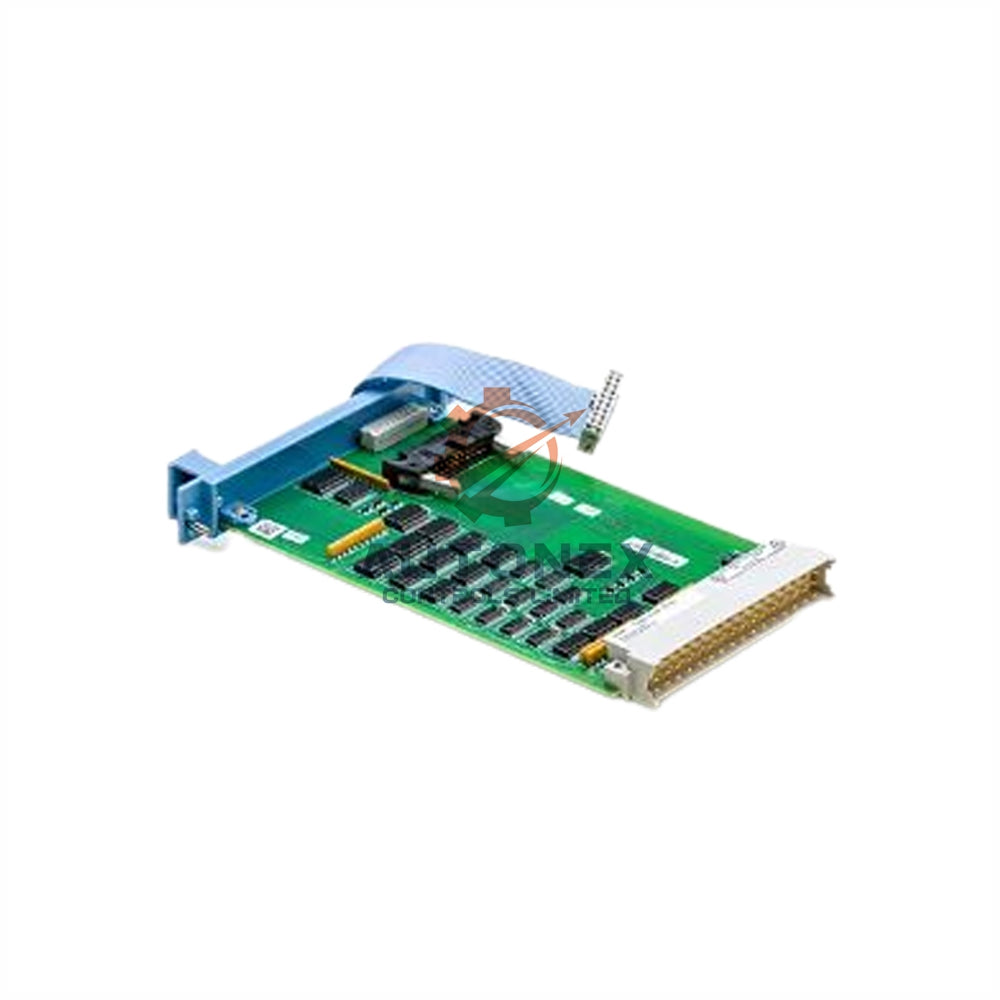

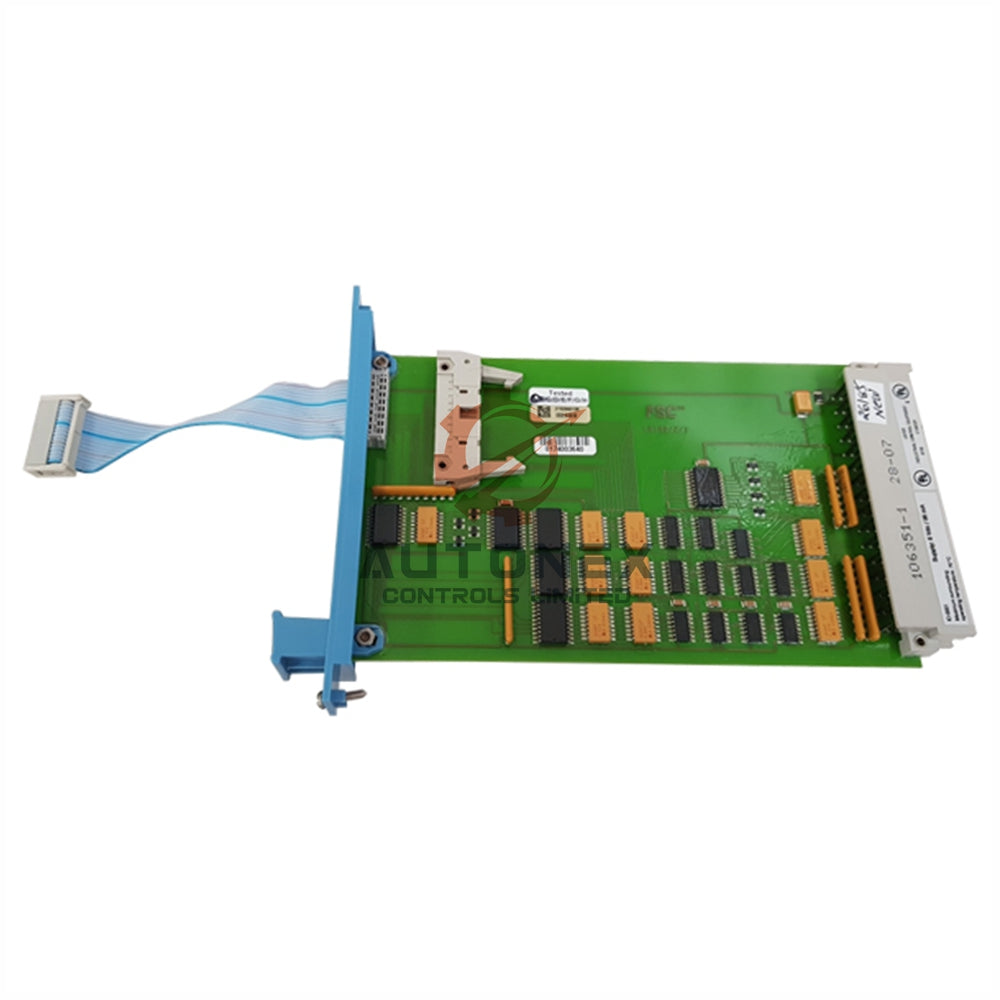

FC-IO-0002 IO Genişletici Modül Honeywell

FC-IO-0002 IO Genişletici Modül: Safety Manager A.R.T. İletişim Merkezi

Modül Genel Bakış & Temel Fonksiyonlar

• İletişim Köprüsü: Modül, Kontrol İşlemcisinin iletişimini tüm bağlı IO modüllerine aktarır.
• Watchdog Yönetimi: Kontrol İşlemcilerinden gelen Watchdog sinyallerini her IO modül pozisyonuna dağıtır.
• Güç Dağıtımı: Kontrol İşlemcisi kasasından 5V gücü iki ayrı grup halinde IO modüllerine yönlendirir.
• Durum İzleme: Mevcut modül durumunu gösteren çok renkli durum LED'i (KAPALI/YEŞİL/KIRMIZI) içerir.

Yedekli Sistem Mimarisi

• Çift Modül Tasarımı: Her Safety Manager A.R.T. IO kasasında yedeklilik için iki FC-IO-0002 genişletici modül bulunur.
• Pozisyon 20 Birincil: Normal çalışmada pozisyon 20, IO bus 1'i kontrol eder.
• Pozisyon 21 Yedek: Pozisyon 20 arızalanırsa, pozisyon 21 IO bus 1 kontrolünü devralır ve her iki busu yönetir.
• Hata İzolasyonu: Hatalar sırasında belirli watchdog sinyallerini devre dışı bırakarak bireysel çıkış modüllerinin izolasyonunu sağlar.

Detaylı Teknik Özellikler

• Watchdog Kanalları: 2 giriş (maks. 10 mA her biri) ve 18 çıkış (maks. 25 mA her biri) içerir.
• Güç Girişi: 2 diyot OR'lu 5V DC girişi olup maksimum 100 mA akım çeker.
• Güç Çıkışı: 2 çıkış grubu sağlar, gerilim düşümü 0.2V ile 0.8V arasında ve grup başına akım > 1.25 A.
• Fiziksel Boyut: Kompakt tasarım 4 TE, 3 HE (4 HP, 3U) kasa alanı gerektirir.

Sıkça Sorulan Sorular (SSS)

• 5V güç IO modüllerine nasıl dağıtılır?
  Güç, yedekli ve yedeksiz kasa konfigürasyonları için farklı desenlerde iki ayrı grup halinde dağıtılır.
