ABB V18345-1010251001 TZIDC-120 Pozisyoner 4-20mA

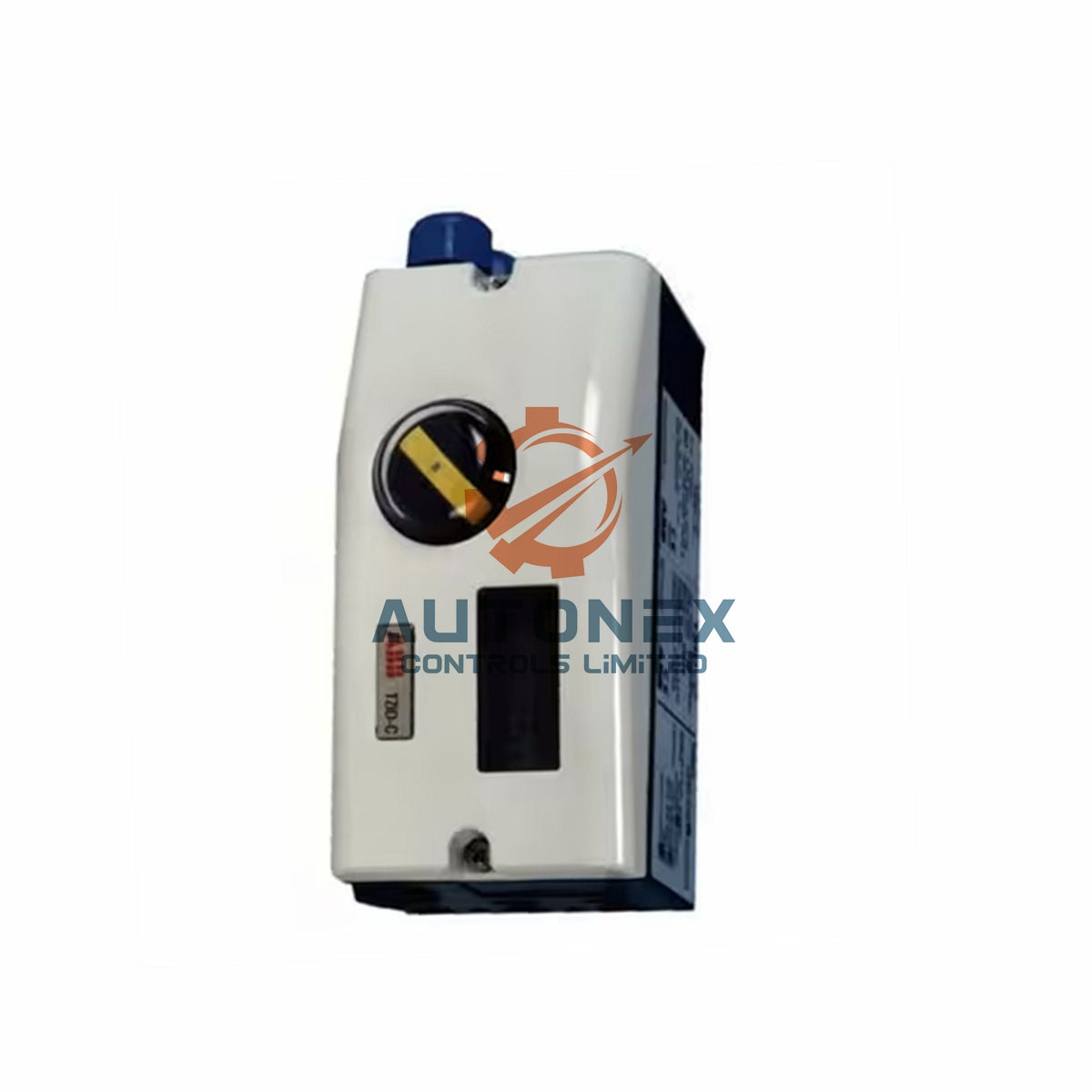

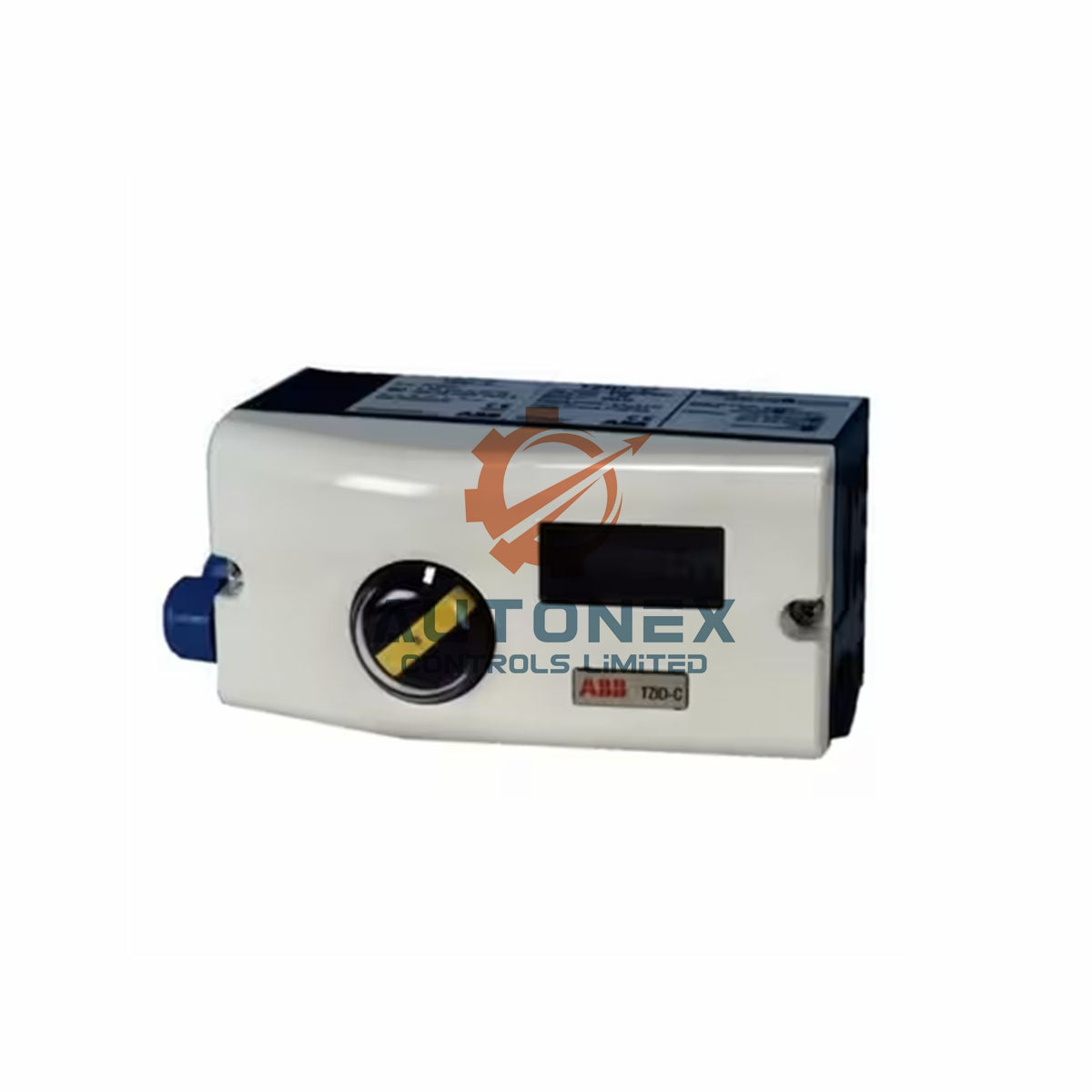

ABB V18345-1010251001 TZIDC-120 Akıllı Pozisyoner

Temel Teknik Özellikler

• Marka: ABB
• Model: V18345-1010251001
• Ürün tipi: TZIDC-120 Akıllı Pozisyoner, V18345 serisi
• Giriş / iletişim portu: 4…20 mA, LKS adaptörü için konnektör fişli iki telli bağlantı
• Çıkış / güvenli konum: Tek etkili, elektrik arızasında konumu koruma
• Besleme basıncı: 1.4…6 bar (20…90 psi)
• Hava tüketimi: < 0.03 kg/h / 0.015 scfm (besleme basıncından bağımsız)
• Çıkış 1 yönü: Artan 0…100% sinyal, OUT 1 çıkış basıncını artırır; azalan 0…100% sinyal, OUT 1 çıkış basıncını azaltır
• Etki (sinyal): Doğrudan 4…20 mA = konum 0…100%; Ters 20…4 mA = konum 0…100%
• Karakteristik eğri: Doğrusal, eşit yüzdeli 1:25, 1:50, 25:1, 50:1 ve 20 referans noktasıyla serbestçe yapılandırılabilir
• Karakteristik sapma: ≤ 0.5%
• Tolerans bandı: 0.3…10%, ayarlanabilir
• Ölü bant: 0.1…10%, ayarlanabilir
• Çözünürlük (A/D dönüşümü): > 4000 adım
• Örnekleme hızı: 20 msec
• Ortam sıcaklığının etkisi: Her 10 °C değişim için ≤ 0.5%
• Titreşimin etkisi: 10 g ve 80 Hz'e kadar ≤ ± 1%
• Sismik gereklilikler: Şiddetli ve çok şiddetli depremler için DIN/IEC 68-3-3 Sınıf III gerekliliklerini karşılar
• Montaj yönünün etkisi: Etkisi yoktur
• Bağlantılar: Kablo dişi M20 x 1.5; hava borusu dişi 1/4-18 NPT
• Opsiyon modülleri: Takılabilir analog konum geri bildirimi (sinyal aralığı 4…20 mA)
• Dijital konum geri bildirimi için isteğe bağlı mekanik kit: Yok
• Patlamaya karşı koruma: Yok
• Tasarım (vernik / kodlama): Standart

Kurulum Kılavuzu

• Pozisyoneri doğrusal aktüatörlere DIN/IEC 534 / NAMUR'a uygun şekilde monte edin.
• Pozisyoneri döner aktüatörlere VDI/VDE 3845'e uygun şekilde monte edin.
• Aktüatör arayüzü doğrudan bağlantıyı destekliyorsa entegre montaj seçeneğini kullanın.
• 4–20 mA iki telli girişi LKS adaptörü konnektör fişine bağlayın.
• Kabloyu M20 x 1.5 dişleriyle, hava borusunu ise 1/4-18 NPT dişleriyle bağlayın.
• Besleme basıncını 1.4 ile 6 bar (20 ile 90 psi) arasında tutun ve aktüatör sınırını hiçbir zaman aşmayın.
• Doğrudan veya ters etkiyi seçin ve karakteristik eğriyi vananıza uygun şekilde ayarlayın.

Paket İçeriği

• 1 × ABB V18345-1010251001 TZIDC-120 Akıllı Pozisyoner
• 1 × Analog konum geri bildirimli takılabilir modül (4…20 mA)
• 1 × Doğrusal veya döner aktüatörler için montaj kiti (yapılandırmaya göre)
• 1 × LKS adaptörü için konnektör fişi
• 1 × Hızlı başlangıç kılavuzu

Gönderim ve Destek

• Dünya genelinde FedEx, UPS ve DHL aracılığıyla gönderim yapıyoruz.
• Bu modeli stokta bulunduruyor ve 5 gün içinde gönderiyoruz.
• Teslimattan itibaren 30 gün içinde iade kabul ediyoruz.
• Her birim sıfır ve orijinaldir.

Sıkça Sorulan Sorular

• V18345-1010251001 hangi giriş sinyalini kabul eder? LKS adaptörü konnektör fişine sahip 4…20 mA iki telli sinyali kabul eder.
• Bu pozisyoner hangi besleme basıncına ihtiyaç duyar? 1.4 ile 6 bar (20 ile 90 psi) arasında çalışır ve aktüatör sınırı aşılmamalıdır.
• Bu model arıza emniyetli çalışmayı destekliyor mu? Evet, elektrik arızasında tek etkili konumu koruma işlevi sağlar.
• Hangi karakteristik eğrileri yapılandırabilirim? Doğrusal, eşit yüzdeli 1:25 veya 1:50, 25:1 veya 50:1 ya da 20 referans noktalı serbest bir eğri seçebilirsiniz.
• Pozisyoner sinyali ne kadar hızlı örnekler? Örnekleme hızı, 4000 adımın üzerindeki çözünürlükle 20 msec'tir.
• Montaj yönü performansı nasıl etkiler? Montaj yönünün pozisyoner performansı üzerinde hiçbir etkisi yoktur.
