900A16-0103 Honeywell Gerilim Akım Giriş Modülü

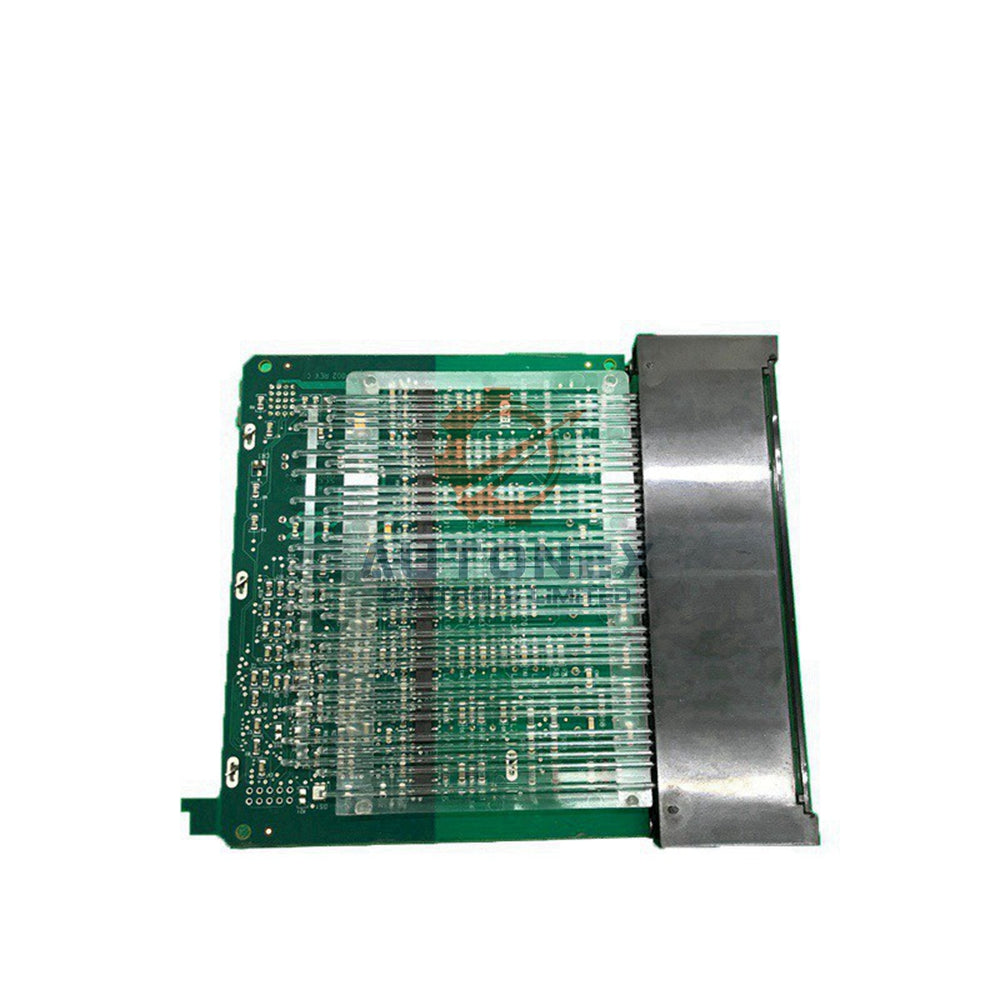

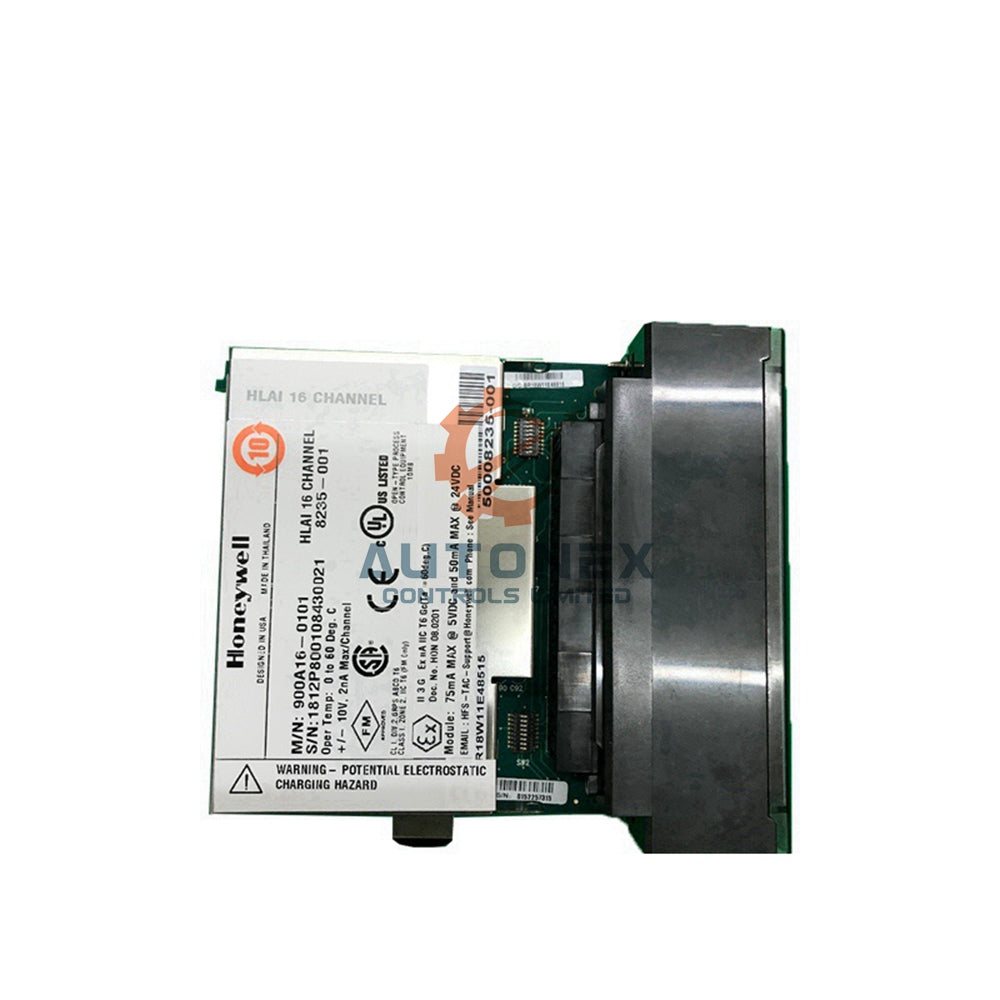

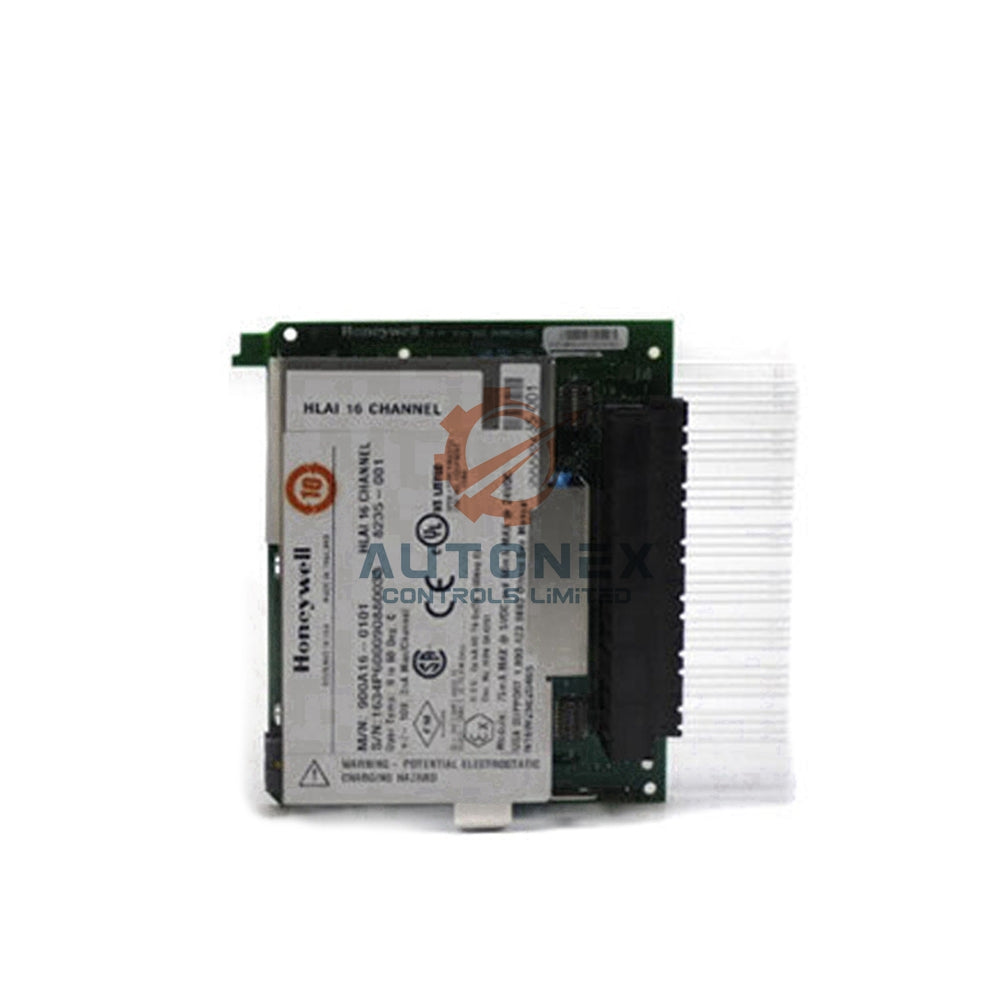

Honeywell 900A16-0103 Yüksek Seviyeli Analog Giriş Modülü

900A16-0103, Honeywell HC900 kontrol sistemi için yüksek yoğunluklu 16 kanallı Analog Giriş modülüdür. Gerilim ve akım sinyalleri için tasarlanmış olup, proses izleme için hızlı ve doğru veri toplama sağlar.

Temel Teknik Özellikler

• Marka: Honeywell
• Model Numarası: 900A16-0103
• Ürün Tipi: Yüksek Seviyeli Analog Giriş (AI) Modülü
• Modül Başına Girişler: 16 Kanal (Bireysel İzoleli)
• Desteklenen Giriş Tipleri: Gerilim (V), Akım (mA)
• Giriş Empedansı: >1 MΩ (Gerilim Girişleri), 250 Ω (Akım Girişleri)
• Galvanik İzolasyon: 400 VDC (Noktadan Noktaya), 1 kVDC (Mantığa)
• A/D Dönüştürücü: ±15-Bit Çözünürlük (Modül Başına Bir Adet)
• Güncelleme Hızı: 100 ms (modül başına)
• Fabrika Kalibrasyon Doğruluğu: Aralığın ± %0,1’i
• Doğruluk Üzerindeki Sıcaklık Etkisi: Maksimum °C başına Tam Ölçek ± %0,01
• Uzun Dönem Kararlılık: Yılda %0,1
• Gürültü Bastırma (Seri Mod): > 31 dB
• Gürültü Bastırma (Ortak Mod): 120V AC’de > 90 dB
• Aşırı Aralık Limiti: Aralığın ± %10’u (Doğrusal Gerilim Aralıkları)
• Referans Koşulları (Doğruluk için): 25°C ±3°C, %45-55 Bağıl Nem, Nominal Hat Gerilimi ±%1
• Kalibrasyon Depolama: Uçucu Olmayan Bellek
• Diagnostik: Fabrika Kalibrasyon, 24V DC Beslemesi, Konfigürasyon İzleme
• Kanal Konfigürasyon Depolama: Uçucu Olmayan Bellek
• Çalışma Sıcaklığı: 0°C ila +60°C (HC900 Sistem Standardı)
• Güç Kaynağı: Backplane’den 24V DC

Desteklenen Sinyal Aralıkları

• Gerilim Girişleri: 0-10V, -10 ila +10V, 0-5V, 1-5V (Kanal başına kullanıcı tarafından yapılandırılabilir)
• Akım Girişleri: 0-20mA, 4-20mA (Kanal başına kullanıcı tarafından yapılandırılabilir)
• Sinyal Kaynağı: 2 telli ve 4 telli vericilerle uyumlu

Modül Özellikleri ve Performansı

• Yüksek kanal yoğunluğu (16 giriş) raf alanından tasarruf sağlar ve nokta başına maliyeti düşürür.
• Noktadan noktaya izolasyon (400VDC) kanallar arasında parazit ve toprak döngüsü sorunlarını önler.
• Her modül için hızlı 100ms güncelleme hızı, kontrol ve izleme döngüleri için zamanında veri sağlar.
• Yüksek ±15-bit A/D çözünürlüğü, hassas proses kontrolü için ince ölçüm detayları sunar.
• Entegre diagnostikler modül sağlığını, güç kaynağını ve kalibrasyon durumunu izler.
• Durum LED’leri görsel gösterge sağlar: yeşil yanıp sönme (aktif tarama) ve kırmızı (hata/diagnostik).
• Fabrika kalibrasyonu uçucu olmayan bellekte saklanır, manuel yeniden kalibrasyon olmadan uzun süreli doğruluk sağlar.
• Tüm 16 kanal paralel işlenir, modül eklendikçe sistem tarama süresinin artmasını önler.

Kurulum ve Kablolama Kılavuzu

• Uyumlu bir Honeywell HC900 rafına kurun (örneğin, 900R04-0300).
• Analog sinyaller için uygun ekranlı, bükümlü çift kablo kullanarak gürültüyü en aza indirin.
• Akım girişleri (4-20mA) için, 2 telli vericiler kullanılıyorsa döngü gücünün sağlandığından emin olun.
• EMI’yi azaltmak için kabloları AC güç hatları ve motor sürücülerinden uygun şekilde ayırın.
• Her kanalı HC900 konfigürasyon yazılımı ile istenen gerilim veya akım aralığına göre yapılandırın.
• Kurulum ve yapılandırma sonrası, kalibre edilmiş bir kaynak kullanarak sinyal doğruluğunu doğrulayın.

Uygulama mühendisliği veya Honeywell 900A16-0103 siparişi için teknik ekibimizle iletişime geçin.
