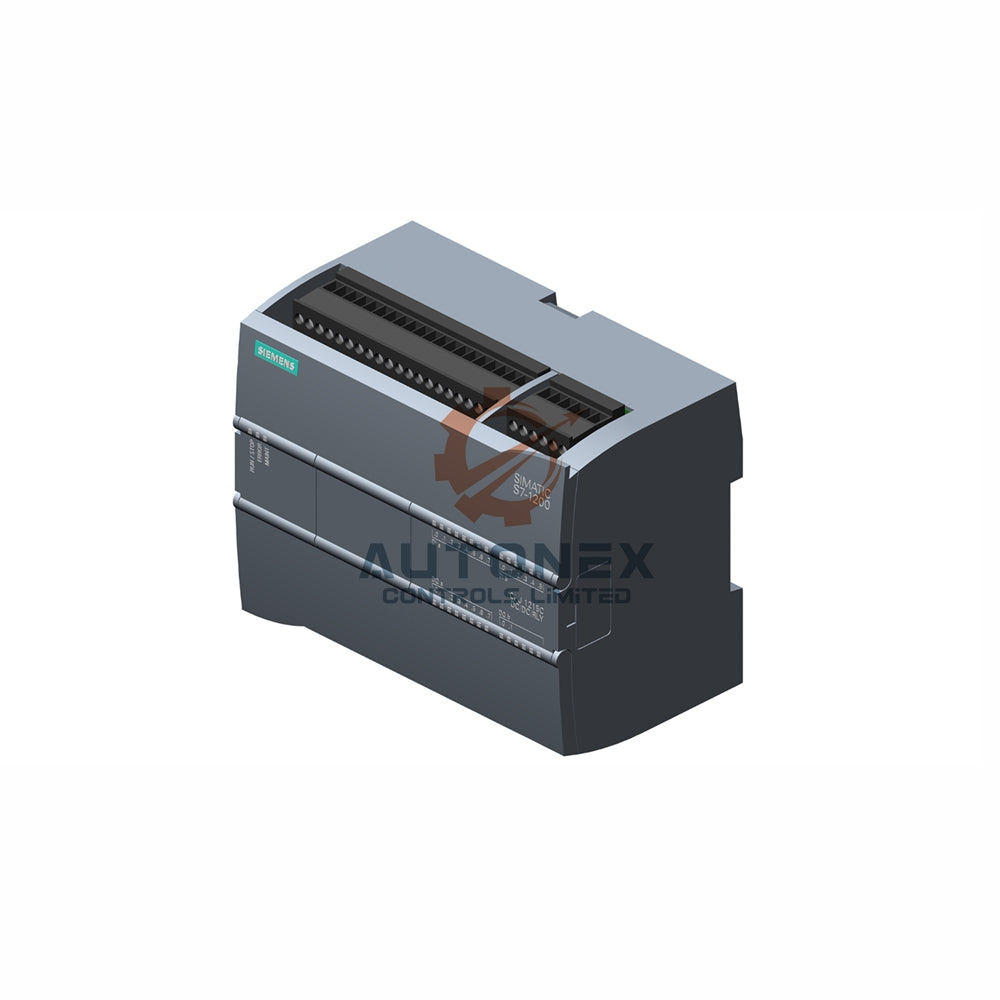

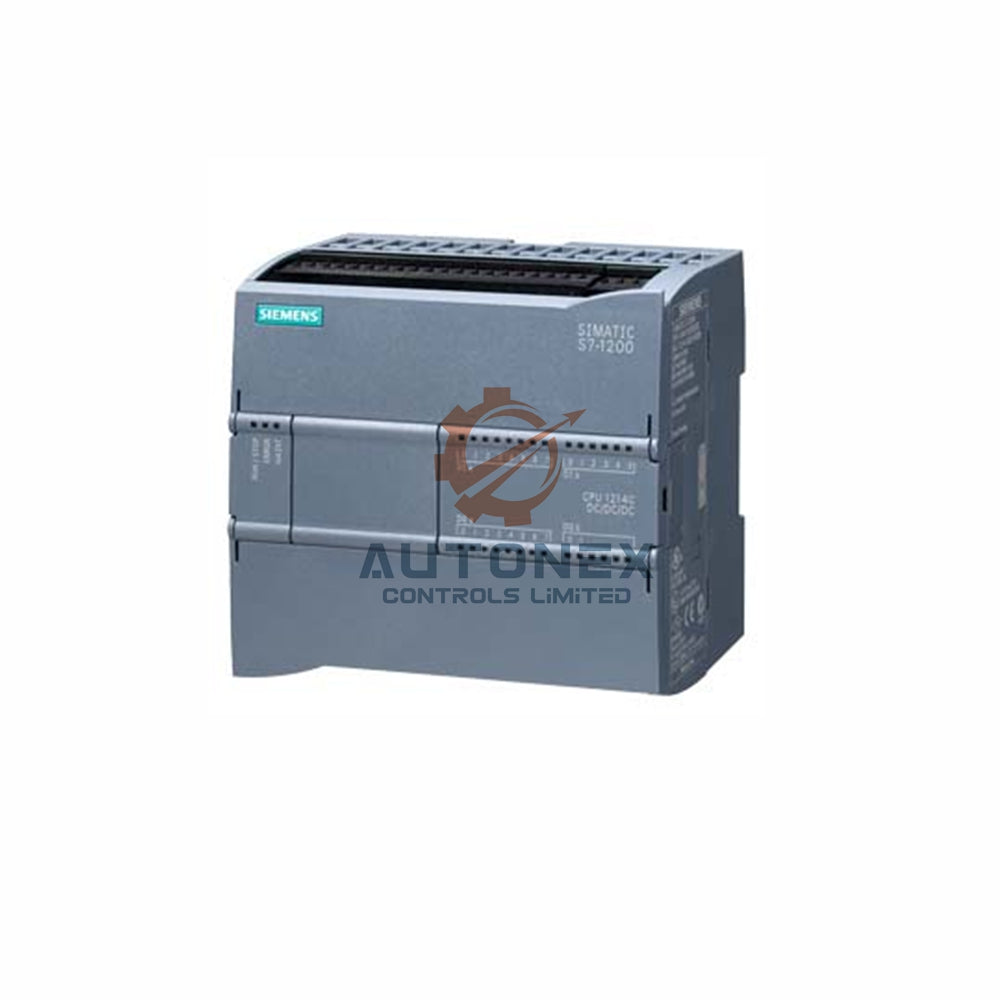

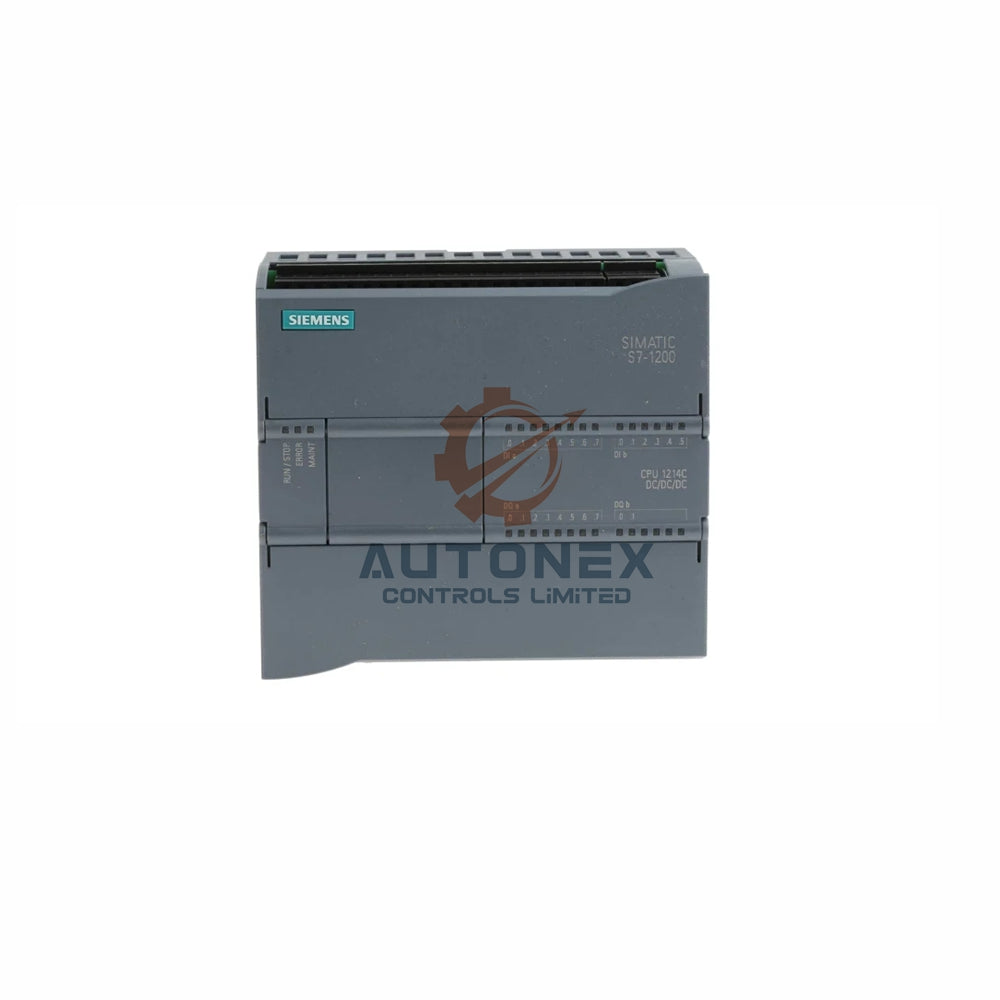

Tam Genel Bakış: Siemens S7-1200 Kompakt Kontrolör 6ES7214-1HG31-0XB0

Güç ve Performans Özellikleri

• Üretici ve Seri: Siemens SIMATIC S7-1200 Ailesi
• Kesin Parça Numarası: 6ES7214-1HG31-0XB0
• Merkezi İşlem Birimi: CPU 1214C DC/DC/Role Tipi
• Güç Kaynağı Girişi: 24V DC (Aralık: 20.4 - 28.8V DC)
• Program Yürütme Hızı: Bit başına 0.085 µs işlem süresi
• Kullanıcı Program Hafızası: 75 KB entegre çalışma hafızası
• Veri Depolama Hafızası: Proje yedeklemesi için 4 MB yük hafızası
• Gerçek Zamanlı Saat Yedeği: Pil olmadan tipik olarak 480 saate kadar

Entegre Giriş ve Çıkış Detayları

• Dijital Giriş Kanalları: 14 nokta, tamamı 24V DC uyumlu
• Yüksek Hızlı Sayıcı Girişleri: 100 kHz'e kadar destekleyen 6 giriş
• Dijital Çıkış Kanalları: 10 role kontak çıkışı
• Role Çıkış Değeri: Nokta başına 2A, 250V AC/30V DC'ye kadar anahtarlama
• Analog Giriş Kanalları: 0-10V DC gerilim sinyalleri için 2 nokta
• Analog Giriş Çözünürlüğü: Parametrelenebilir filtreleme ile 10-bit hassasiyet
• Fiziksel Bağlantı: Sökülebilir vida tipi terminal blokları

İletişim ve Genişletme Özellikleri

• Birincil Arayüz: Entegre PROFINET Ethernet portu
• Endüstriyel Protokoller: PROFINET IO, PROFIBUS, AS-Interface desteği
• Açık Protokoller: TCP/IP, ISO-on-TCP, UDP ve Modbus
• Web Sunucu Fonksiyonu: Tanılama ve özel web sayfaları için dahili
• Maksimum Sistem Genişletmesi: 8 sinyal modülü + 3 iletişim modülü
• Bağlantı Kaynakları: Aynı anda 15 bağlantıya kadar destek
• Konfigürasyon Yazılımı: Siemens STEP 7 (TIA Portal) V11 SP2 veya daha yeni

Fiziksel ve Çevresel Özellikler

• Çalışma Sıcaklığı: -20°C ila +60°C (yatay montaj)
• Depolama Sıcaklığı Aralığı: Taşıma ve depolama için -40°C ila +70°C
• Bağıl Nem: Çalışma sırasında %95'e kadar yoğuşmasız
• Titreşim Dayanımı: Panel montajı için 2G, DIN rayı için 1G
• Şok Dayanımı: IEC 60068-2-27 standardına göre 15G tepe, 11ms süre

Yaygın Teknik Sorular

• Role çıkış modellerini transistör çıkış modellerinden ayıran nedir?
  Role çıkışlar (6ES7214-1HG31-0XB0 gibi) AC/DC voltajları doğrudan anahtarlayabilir ancak anahtarlama hızları daha düşüktür. Transistör çıkışlar daha hızlıdır ancak sadece DC anahtarlayabilir.
• Bu CPU yüksek hızlı sayma uygulamalarını destekler mi?
  Evet, on dört dijital girişten altısı, hassas ölçüm görevleri için 100 kHz'e kadar yüksek hızlı sayma fonksiyonlarını destekler.
• Hangi tür analog sensörler doğrudan bağlanabilir?
  İki entegre analog giriş, potansiyometreler, basınç vericileri veya diğer gerilim çıkışlı sensörlerden standart 0-10V DC sinyalleri kabul eder.
• Bu CPU kaç ek modül destekleyebilir?
  Sistemi, ek I/O noktaları için sekiz sinyal modülü ve ağ genişletme için üç iletişim modülü ile genişletebilirsiniz.
• Programlama için özel yazılım gerekiyor mu?
  Programlama, LAD, FBD ve SCL dillerini destekleyen Siemens TIA Portal (STEP 7) yazılımı, V11 SP2 veya daha yeni sürümler gerektirir.
• Role çıkışlar için hangi koruma gereklidir?
  Role kontakları dahili kısa devre korumasına sahip olmadığından harici aşırı akım koruması (sigortalar veya devre kesiciler) gerektirir.

Bu Siemens S7-1200 CPU 1214C, çeşitli kontrol uygulamaları için güvenilir bir temel sağlar. 6ES7214-1HG31-0XB0 modelinin role çıkışları, ek arayüz cihazları olmadan karma AC/DC yüklerin kontrolü için özellikle değerlidir. Tam teknik dokümantasyon veya satın alma bilgisi için otomasyon uzmanlarımızla iletişime geçin.
