2090-CFBM7DF-CEAA02 Yüksek Çözünürlüklü Kablo Allen-Bradley

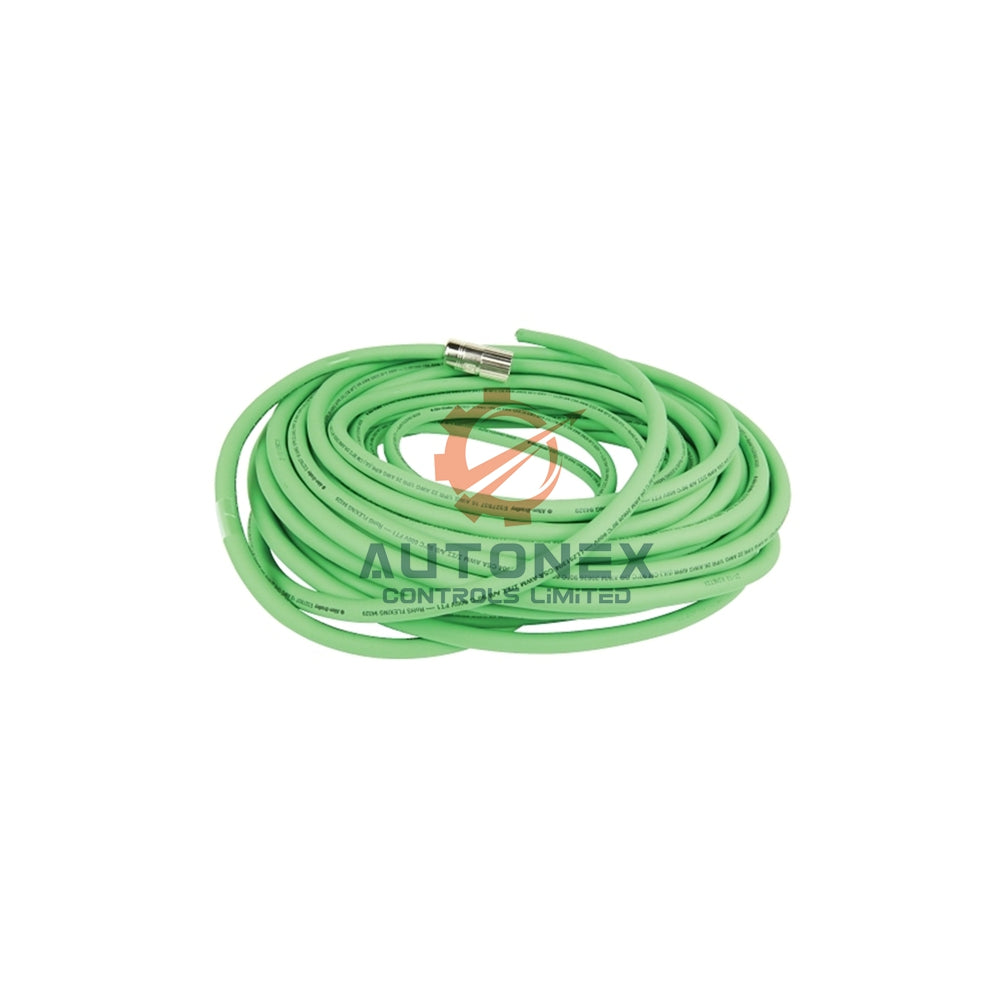

Allen-Bradley 2090-CFBM7DF-CEAA02 Yüksek Çözünürlüklü Encoder Kablosu

2090-CFBM7DF-CEAA02, hassas hareket kontrolü için 2 metrelik bir encoder kablosudur. 2090 Dual Power/Feedback serisinden bu kablo, SIN/COS ve resolver sinyallerini yüksek sadakatle iletir.

Temel Teknik Özellikler

• Marka & Seri: Allen-Bradley 2090
• Model Numarası: 2090-CFBM7DF-CEAA02
• Kablo Uzunluğu: 2 Metre
• Kablo Fonksiyonu: Sadece Motor Geri Bildirimi
• Encoder Türü: SIN/COS Yüksek Çözünürlüklü / Resolver
• Sürücü Uç Konnektörü: Uçtan Kablolu (Tel Uçları)
• Motor Uç Konnektörü: SpeedTec DIN Konnektör
• Esneklik Tipi: Standart (Esnek olmayan)
• İletken Tel Kalınlığı: 22 AWG (sinyal çiftleri), 24 AWG (koruma drenajları)
• İletken Sayısı: 12 iletken (tipik 6 bükümlü çift)
• Korumalı: Çift katman: Alüminyum Folyo + ≥%85 Örgülü Bakır
• Kapasitans (Çiftler Arası): ≤ 85 pF/m
• Maks. Çalışma Voltajı: 30V AC/DC
• Sinyal Bant Genişliği: DC'den 2.5 MHz'ye (-3dB noktası)
• Karakteristik Empedans: 120 Ω ±8% (diferansiyel SIN/COS hatları için)
• Gecikme Süresi: ≤ 5.2 ns/m
• Çalışma Sıcaklığı: -25°C ile +90°C arası (sabit)
• Min. Statik Bükülme Yarıçapı: 10 x kablo çapı (≥65mm)
• Dış Kılıf Malzemesi: Gri PVC, UL Stil 20276
• Kablo Çapı: 6.8 mm ±0.3mm

Kablo Performansı & Tasarımı

• Yüksek sinyal-gürültü oranı gerektiren SIN/COS (1Vpp) ve resolver sinyalleri için optimize edilmiştir.
• Çift katmanlı koruma, 30MHz ile 1GHz arasında >40dB EMI zayıflatması sağlar.
• Düşük kapasitanslı (<85pF/m) tasarım, yüksek çözünürlüklü geri bildirim için sinyal kenar bütünlüğünü korur.
• Eşleşmiş 120Ω empedans, diferansiyel iletim hatlarında yansımaları en aza indirir.
• 2 metrelik uzunluk, orta mesafe gereksinimleri olan kontrol panellerinde esnek yönlendirme sunar.
• Hassas bükümlü çiftler, kanallar arasında 1MHz'de -45dB'nin altında crosstalk sağlar.

Kurulum & Uyumluluk

• Yüksek çözünürlüklü geri bildirim ile Allen-Bradley MP-Serisi, Kinetix® sürücüler için tasarlanmıştır.
• SIN/COS/resolver arayüzleri için SpeedTec DIN konnektör ile motor uyumluluğunu doğrulayın.
• AC güç kablolarından (>600V) ve motor güç hatlarından ≥50mm mesafe koruyun.
• Kalkanı sadece sürücü ucunda uygun EMI kablo kelepçesi veya kalkan sonlandırma aracı ile topraklayın.
• Kabloyu her 150-200mm'de bir kablo bağları ile sabitleyin; minimum yarıçaptan daha keskin bükülmelerden kaçının.
• Kurulum sonrası sürücü tanılama araçları kullanılarak test aşaması hizalaması ve sinyal bütünlüğü sağlanır.

Paketleme & Kalite Güvencesi

• Nem bariyerli anti-statik torbada ve parça numarası etiketi ile ayrı ayrı paketlenmiştir.
• %100 test edilmiştir: süreklilik (≤0.5Ω direnç), hipot (1500V AC/60s) ve kalkan sürekliliği.
• Gümrük belgeleri desteği ile FedEx, UPS, DHL üzerinden uluslararası lojistik.
• Allen-Bradley yayını 2090-IN001 teknik referans kılavuzunu içerir.

Teknik SSS

• Bu kablo ile artımlı enkoder kabloları arasındaki fark nedir? Bu kablo, dijital darbeler için değil, analog SIN/COS sinyalleri için empedans uyumlu çiftler ve geliştirilmiş koruma içerir.
• Bu kabloyu konnektörlerle uzatabilir miyim? Tavsiye edilmez; uzatmalar empedans uyumsuzluğuna ve sinyal bozulmasına neden olabilir.
• Bu, EnDat/SSI ile mutlak enkoderler için uygun mu? Hayır, bu özel olarak analog SIN/COS ve resolver arayüzleri içindir.
• SIN/COS sinyalleri için önerilen maksimum uzunluk nedir? Bu 2m olsa da, optimum performans için sinyal koşullandırma olmadan 10m'yi aşmayın.
• Doğru kurulumu nasıl doğrularım? Sürücü tanılama bölümünde sinyal hatası olmadığını kontrol edin ve geri bildirim pozisyon titremesini (<±1 sayaç) izleyin.

2090-CFBM7DF-CEAA02 için kablolama şemaları veya uygulama mühendisliği desteği almak için destek ekibimizle iletişime geçin.
