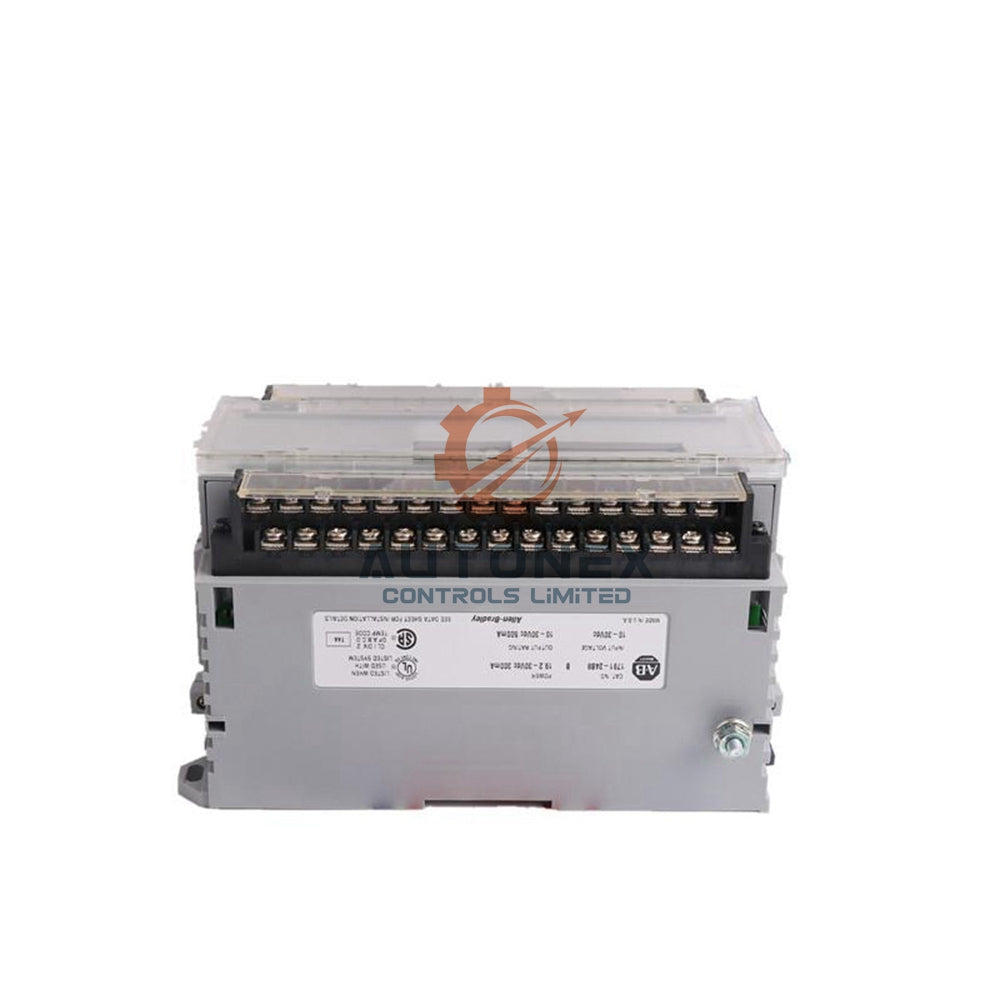

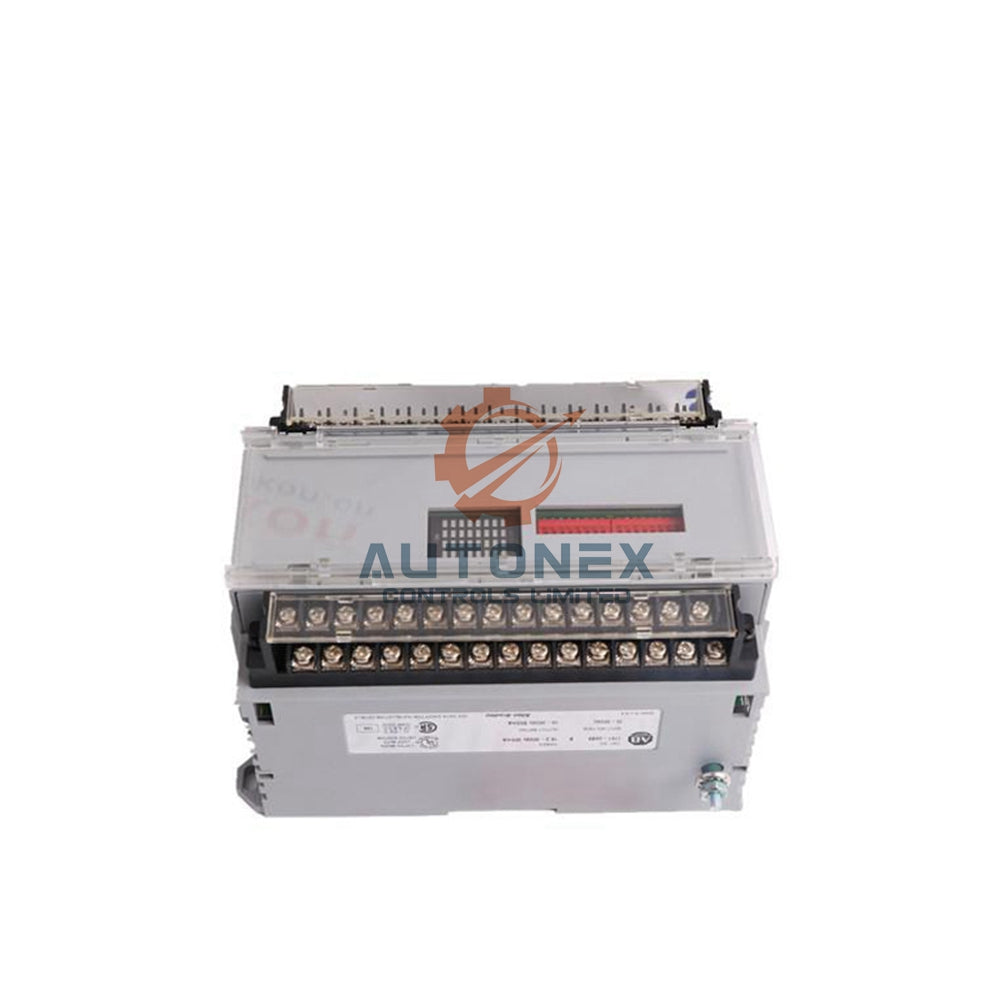

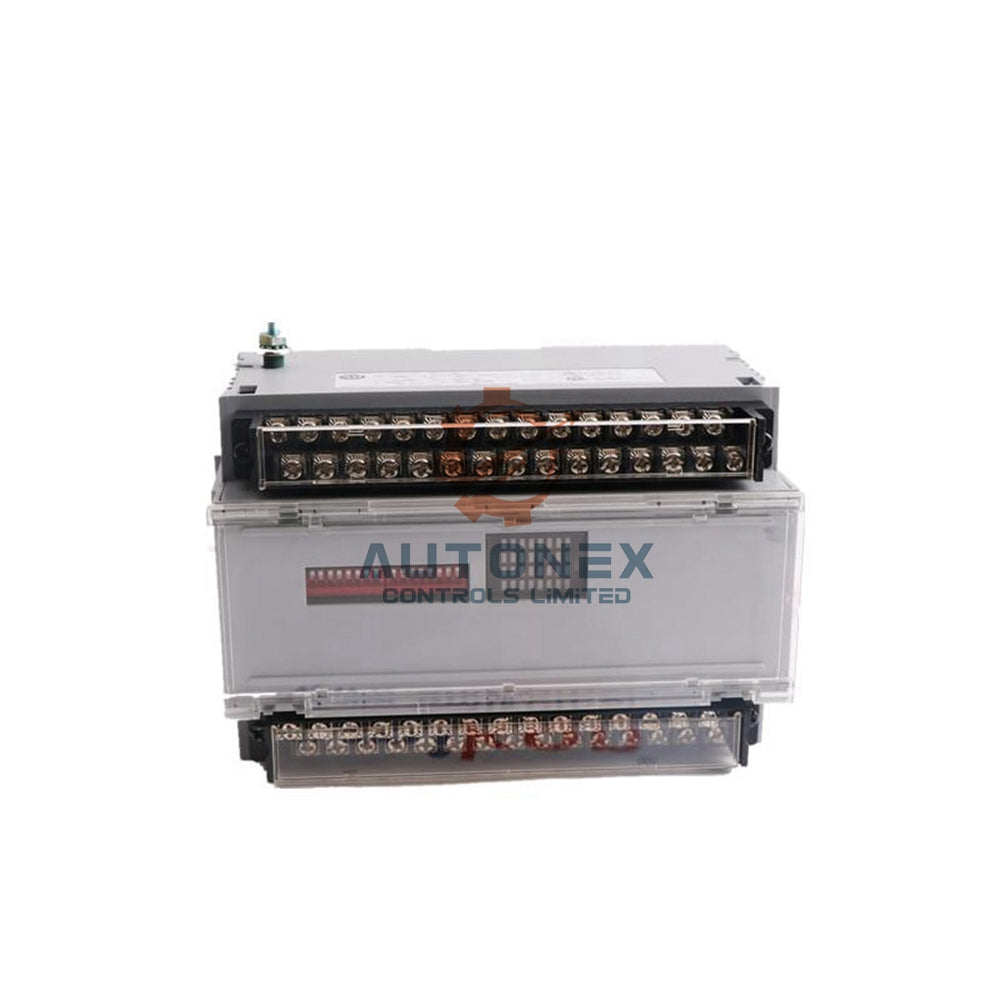

1791-16A0 Allen-Bradley Blok Giriş/Çıkış 120V AC Giriş Modülü

Allen‑Bradley 1791‑16A0 120V AC Giriş Bloğu I/O Modülü

Temel Teknik Özellikler

• Giriş kanalları: 16 (iki grup halinde sekizer), 79‑132 VAC, 47‑63 Hz; nominal 120 VAC.
• Giriş açık durum akımı: 79 V'de minimum 5 mA; kapalı durum akımı ≤ 2.3 mA.
• Kapalı durum voltajı: Maksimum 35 VAC, güvenilir kapalı durum algılaması sağlar.
• Dış güç gereksinimi: 85‑132 VAC, 47‑63 Hz, sürekli 150 mA.
• Yüksek akım darbesi: 50 ms için 10 A, her iki saniyede bir tekrarlanabilir.
• Sıcaklık derecesi: 60 °C (140 °F) kadar çalışır.

Kurulum, Montaj ve Kablolama

• 1791‑16A0 modülünü dikey veya yatay monte edin. Yeterli havalandırma için tüm taraflarda 2 inç (58 cm) boşluk bırakın.
• Maksimum çıkış değeri (yardımcı besleme) 30 °C'de 600 mA, 60 °C'de 300 mA'ya düşer.
• Bloğun içinde I/O rafı, adaptör ve güç kaynağı işlevleri entegre edilmiştir, bu da kurulumu kolaylaştırır.
• Kapalı durum kaçak akımı ve voltaj düşümü gereksinimleri karşılandığında 1771 serisi çıkış modülleriyle (örneğin 1771‑OAN, 1771‑OD16, 1771‑ODD, 1771‑ODZ) uyumludur.
• Güvenilir bağlantılar için uygun saha kablolaması kullanın (14 AWG önerilir).

Sıkça Sorulan Sorular

• 1791‑16A0'ın giriş voltaj aralığı nedir?
  79‑132 VAC, 47‑63 Hz aralığını kabul eder, nominal 120 VAC. Dış güç 85‑132 VAC olmalıdır.
• Girişler nasıl gruplanmıştır?
  1791‑16A0, her biri sekiz girişten oluşan iki izole grup içerir.
• Hangi saha cihazlarını bağlayabilirim?
  Proximity anahtarları, limit anahtarları, seçici anahtarlar, seviye anahtarları, buton anahtarları ve yardımcı kontaklarla çalışır.
• Montaj için boşluk gereksinimleri nelerdir?
  Uygun hava akışı ve soğutma için tüm taraflarda en az 2 inç (58 cm) boşluk bırakın.
• Bu modül 1771 çıkış modülleriyle uyumlu mu?
  Evet, 1771‑OAN, 1771‑OD16, 1771‑ODD ve 1771‑ODZ gibi modüllerle, kapalı durum kaçak akımı 2.3 mA'nın altında ve açık durum voltajı gereksinimleri karşılandığında uyumludur.
• 1791‑16A0, kontrol cihazıyla nasıl iletişim kurar?
  Ağdaki bir tarayıcıya zincirleme (daisy-chain) olarak kurulur; girişler asenkron olarak taranır ve kontrol cihaza iletilir.
