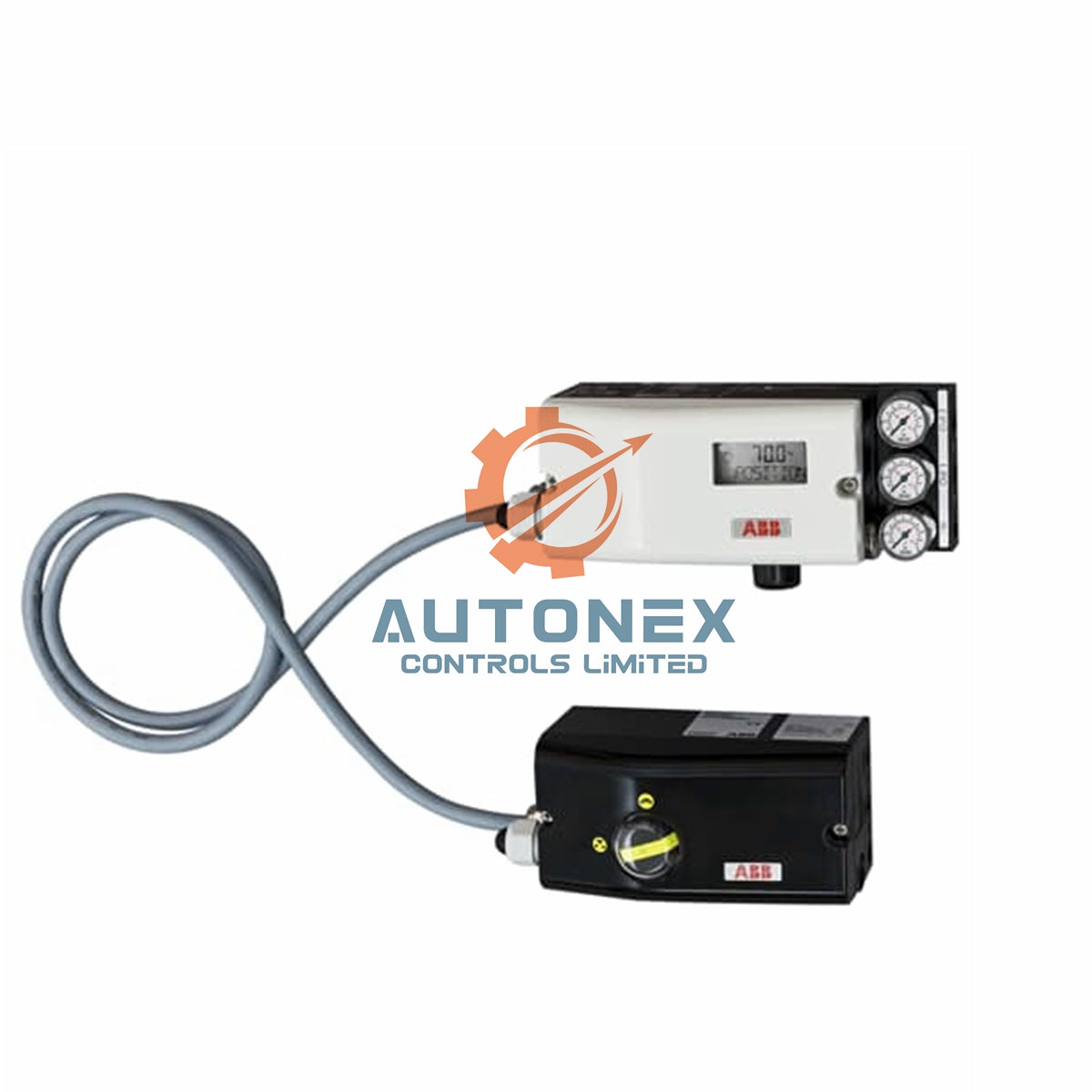

V18345-1010221001 ตัวกำหนดตำแหน่งวาล์ว ABB รุ่น TZIDC-120 อัจฉริยะ

ตัวกำหนดตำแหน่งวาล์ว ABB V18345-1010221001 – ตัวกำหนดตำแหน่งอัจฉริยะ TZIDC-120

ข้อมูลจำเพาะทางเทคนิคหลัก

• แบรนด์: ABB
• รุ่น: V18345-1010221001
• หมวดหมู่: ตัวกำหนดตำแหน่งวาล์ว / ตัวกำหนดตำแหน่งอัจฉริยะ TZIDC-120
• สัญญาณอินพุต: 4…20 mA แบบสองสาย พร้อมช่วงแยกตั้งแต่ 20% ถึง 100%
• กระแสไฟฟ้าขั้นต่ำ: 3.4 mA โดยไม่มีฟีดแบ็กแบบแอนะล็อก, 3.5 mA เมื่อมีฟีดแบ็กแบบแอนะล็อก
• กระแสไฟฟ้าเริ่มต้น: 3.8 mA
• แรงดันโหลดที่ 20 mA: 8.7 V DC โดยไม่มีระบบป้องกันการระเบิด, 9.7 V DC สำหรับรุ่นที่มีความปลอดภัยโดยเนื้อแท้
• อิมพีแดนซ์ที่ 20 mA: 435 โอห์มสำหรับรุ่นมาตรฐาน, 485 โอห์มสำหรับอุปกรณ์ที่มีความปลอดภัยโดยเนื้อแท้
• อินพุตดิจิทัล: แรงดันควบคุม 24 V DC (12…30 V DC), ลอจิก “0” ที่ 0…10 V DC, ลอจิก “1” ที่ 12…30 V DC
• เอาต์พุตดิจิทัล: วงจรควบคุม NAMUR DIN 19234, แหล่งจ่าย 5…11 V DC, <1.0 mA สำหรับลอจิก “0”, >2.0 mA สำหรับลอจิก “1”
• ช่วงเอาต์พุต: 0…6 bar (0…90 psi)
• อัตราการไหลของอากาศที่ 1.4 bar (20 psi): 5.0 kg/h = 3.9 Nm³/h = 2.3 scfm
• อัตราการไหลของอากาศที่ 6 bar (90 psi): 13 kg/h = 10 Nm³/h = 6.0 scfm (มีบูสเตอร์ให้เลือกตามคำขอ)
• ฟังก์ชันเอาต์พุต: แบบทำงานทางเดียว, หยุดค้างเมื่อขัดข้อง; อากาศจะระบายออกจากแอคชูเอเตอร์ หรือแอคชูเอเตอร์จะหยุดค้างเมื่อไฟฟ้าขัดข้อง
• ค่าตัดการทำงาน: ตำแหน่งปลายทาง 0% = 0…45%, ตำแหน่งปลายทาง 100% = 55…100%
• ตัวเรือน: ตัวเรือนอะลูมิเนียมเคลือบสี, IP 65 (NEMA 4X)
• การติดตั้ง: แอคชูเอเตอร์เชิงเส้นตาม DIN/IEC 534 / NAMUR หรือแอคชูเอเตอร์แบบหมุนตาม VDI/VDE 3845
• การเชื่อมต่อ: เกลียวสายเคเบิล 1/2-14 NPT; เกลียวท่อลม 1/4-18 NPT
• โมดูลเสริม: โมดูลฟีดแบ็กตำแหน่งแบบแอนะล็อกชนิดเสียบ, ช่วงสัญญาณ 4…20 mA
• ระบบป้องกันการระเบิด: ไม่มี
• รูปแบบ: สีเคลือบมาตรฐาน / การเข้ารหัส

ประสิทธิภาพและความสามารถด้านสภาพแวดล้อม

• ความละเอียดและความเป็นเชิงเส้น: ตัวกำหนดตำแหน่งอัจฉริยะควบคุมได้อย่างเสถียรตลอดช่วง 4…20 mA
• การตอบสนอง: อัตราการไหลของอากาศที่รวดเร็วช่วยให้แอคชูเอเตอร์เคลื่อนที่ได้อย่างรวดเร็วทั้งที่แรงดันจ่าย 1.4 bar และ 6 bar
• ช่วงอุณหภูมิ: ตัวเรือนอะลูมิเนียมระดับ IP 65 ช่วยป้องกันฝุ่นและน้ำเข้าในสภาพแวดล้อมโรงงานทั่วไป
• การป้องกันสัญญาณรบกวน: เทคโนโลยีแบบสองสายและเอาต์พุตดิจิทัลที่รองรับ NAMUR ช่วยลดความไวต่อสัญญาณรบกวนทางไฟฟ้า
• การทำงานเมื่อขัดข้อง: เอาต์พุตแบบหยุดค้างเมื่อขัดข้องจะรักษาตำแหน่งของแอคชูเอเตอร์ไว้เมื่อไฟฟ้าขัดข้อง

คู่มือการติดตั้ง

• ตรวจสอบอินเทอร์เฟซของแอคชูเอเตอร์: DIN/IEC 534 / NAMUR สำหรับแบบเชิงเส้น และ VDI/VDE 3845 สำหรับแบบหมุน
• ติดตั้ง V18345-1010221001 เข้ากับแอคชูเอเตอร์โดยตรงโดยใช้ชุดติดตั้งในตัว
• ต่อสายเคเบิลเข้ากับเกลียว 1/2-14 NPT และต่อท่อลมเข้ากับเกลียว 1/4-18 NPT
• ต่อสายอินพุต 4…20 mA แบบสองสาย และสัญญาณอินพุต/เอาต์พุตดิจิทัลเสริม
• กำหนดค่าช่วงแยก ทิศทางการทำงาน และค่าตัดการทำงานผ่านแผงควบคุม
• ตรวจสอบแรงดันจ่ายอากาศ: 1.4 bar (20 psi) หรือ 6 bar (90 psi) ขึ้นอยู่กับความต้องการของแอคชูเอเตอร์

รายการในชุดบรรจุภัณฑ์

• 1 × ตัวกำหนดตำแหน่งวาล์ว ABB V18345-1010221001
• 1 × ชุดติดตั้งสำหรับแอคชูเอเตอร์เชิงเส้นหรือแบบหมุน
• 1 × ชุดแผงควบคุมและชุดตัวแสดงผล
• 1 × โมดูลฟีดแบ็กตำแหน่งแบบแอนะล็อกชนิดเสียบ
• 1 × อุปกรณ์เสริมสำหรับการเชื่อมต่อสายเคเบิลและท่อลม

การจัดส่งและการสนับสนุน

• สต็อก: เรามีสินค้านี้พร้อมดำเนินการตามคำสั่งซื้อทันที
• การจัดส่ง: เราจัดส่งภายใน 5 วันหลังยืนยันคำสั่งซื้อ
• บริษัทขนส่ง: มีบริการจัดส่งทั่วโลกผ่าน FedEx, UPS และ DHL
• การคืนสินค้า: รองรับการคืนสินค้าภายใน 30 วันตามนโยบายมาตรฐานของเรา
• สภาพสินค้า: ของแท้ใหม่จากโรงงาน

คำถามที่พบบ่อย

• ถาม: ช่วงสัญญาณอินพุตของ V18345-1010221001 คือเท่าใด
  ตอบ: ใช้ช่วงมาตรฐาน 4…20 mA แบบสองสาย พร้อมการกำหนดค่าช่วงแยกตั้งแต่ 20% ถึง 100%
• ถาม: ตัวกำหนดตำแหน่งนี้รองรับแอคชูเอเตอร์แบบทำงานทางเดียวหรือสองทาง
  ตอบ: รุ่นนี้รองรับแอคชูเอเตอร์แบบทำงานทางเดียว พร้อมฟังก์ชันเอาต์พุตหยุดค้างเมื่อขัดข้อง
• ถาม: เกลียวสำหรับการเชื่อมต่อท่อลมและสายเคเบิลคืออะไร
  ตอบ: เกลียวสายเคเบิลคือ 1/2-14 NPT และเกลียวท่อลมคือ 1/4-18 NPT
• ถาม: อัตราการไหลของอากาศสูงสุดที่ 6 bar คือเท่าใด
  ตอบ: จ่ายอากาศได้ 13 kg/h = 10 Nm³/h = 6.0 scfm ที่ 6 bar (90 psi)
• ถาม: มีฟีดแบ็กตำแหน่งแบบแอนะล็อกมาด้วยหรือไม่
  ตอบ: มี รุ่นนี้ประกอบด้วยโมดูลฟีดแบ็กตำแหน่งแบบแอนะล็อกชนิดเสียบ พร้อมช่วงสัญญาณ 4…20 mA
• ถาม: ระดับการป้องกันของตัวเรือนคือเท่าใด
  ตอบ: ตัวเรือนอะลูมิเนียมเคลือบสีมีระดับการป้องกัน IP 65 (NEMA 4X)
• ถาม: กระแสไฟฟ้าขั้นต่ำสำหรับการทำงานคือเท่าใด
  ตอบ: กระแสไฟฟ้าขั้นต่ำคือ 3.4 mA โดยไม่มีฟีดแบ็กแบบแอนะล็อก และ 3.5 mA เมื่อมีฟีดแบ็กแบบแอนะล็อก
