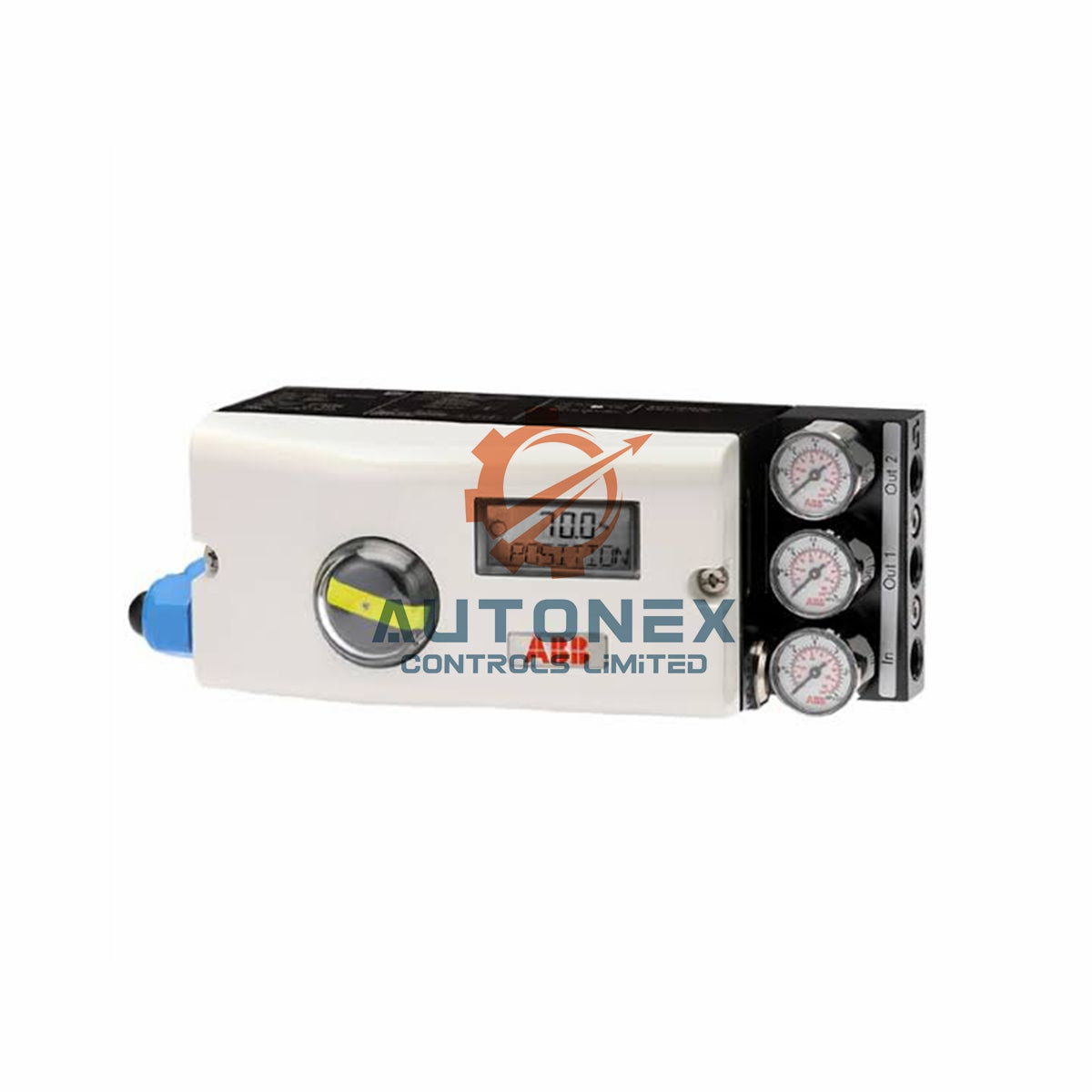

V18345-1010121001 ABB ตัวกำหนดตำแหน่งแบบอิเล็กโทรนิวเมติก TZIDC

V18345-1010121001 ABB ตัวกำหนดตำแหน่งแบบอิเล็กโทรนิวแมติก TZIDC

ข้อมูลจำเพาะทางเทคนิคที่สำคัญ

• แบรนด์: ABB
• รุ่น: V18345-1010121001
• หมวดหมู่: ตัวกำหนดตำแหน่งแบบอิเล็กโทรนิวแมติก TZIDC
• ตัวเรือน: ตัวเรือนอะลูมิเนียมเคลือบสารป้องกัน, IP 65 (NEMA 4X)
• การติดตั้ง: แอคชูเอเตอร์เชิงเส้นตาม DIN/IEC 534 / NAMUR หรือแอคชูเอเตอร์แบบหมุนตาม VDI/VDE 3845 พร้อมสำหรับการติดตั้งแบบรวมในชุด
• สัญญาณอินพุต: 4…20 mA, แบบสองสาย พร้อมปลั๊กขั้วต่อสำหรับอะแดปเตอร์ LKS
• การป้องกันการระเบิด: ไม่มี
• เอาต์พุต / ตำแหน่งปลอดภัย: แบบทำงานทางเดียว ปลอดภัยเมื่อแหล่งจ่ายไฟฟ้าขัดข้อง
• การเชื่อมต่อ: สายเคเบิล 1/2-14 NPT; ท่อลม 1/4-18 NPT
• ฟีดแบ็กแบบแอนะล็อก: โมดูลแบบเสียบ ช่วงสัญญาณ 4…20 mA
• ฟีดแบ็กเชิงกล: ไม่มี
• การออกแบบ: มาตรฐาน
• น้ำหนัก: 1.7 กก.

ข้อมูลสัญญาณและระบบนิวแมติก

• สัญญาณเอาต์พุต: เทคโนโลยีแบบสองสาย ช่วงพิกัด 4…20 mA
• อินพุตดิจิทัล: แรงดันควบคุม 0…5 V DC สำหรับลอจิก "0", 11…30 V DC สำหรับลอจิก "1"
• เอาต์พุตดิจิทัล: วงจรควบคุมตาม DIN 19234 / NAMUR พร้อมแรงดันจ่าย 5…11 V DC
• แรงดันจ่าย: 1.4…6 บาร์ (20…90 psi)
• การใช้ลม: < 0.03 กก./ชม. / 0.015 scfm ไม่ขึ้นกับแรงดันจ่าย
• การเชื่อมต่อนิวแมติก: เกลียว G 1/4 หรือ 1/4-18 NPT

ความสามารถด้านสภาพแวดล้อม

• อุณหภูมิโดยรอบ: -40 °C ถึง +85 °C สำหรับการใช้งาน การจัดเก็บ และการขนส่ง
• อุณหภูมิเมื่อใช้สวิตช์ตรวจจับระยะใกล้: -25 °C ถึง +85 °C เมื่อใช้สวิตช์ SJ2-S1N (NO)
• ความชื้นสัมพัทธ์ (ขณะใช้งาน): ค่าเฉลี่ยรายปี 95% เมื่อปิดตัวเรือนและเปิดจ่ายลม สามารถเกิดการควบแน่นได้
• ความชื้นสัมพัทธ์ (การขนส่ง/การจัดเก็บ): ค่าเฉลี่ยรายปี 75% โดยไม่เกิดการควบแน่น
• วัสดุตัวเรือน: อะลูมิเนียม พร้อมการป้องกันระดับ IP 65 / NEMA 4X
• การเคลือบผิว: เคลือบสารป้องกันด้วยไฟฟ้าสถิตโดยใช้เรซินอีพ็อกซี และอบให้แข็ง
• สี: ตัวเรือนเคลือบสีดำ RAL 9005 แบบด้าน, ฝาครอบสี Pantone 420
• การเชื่อมต่อไฟฟ้า: ขั้วต่อแบบสกรูสูงสุด 1.0 มม² สำหรับอุปกรณ์เสริม, สูงสุด 2.5 มม² สำหรับสัญญาณแอนะล็อก
• ทางเข้าสายเคเบิล: เกลียว 1/2-14 NPT จำนวน 2 จุด หรือ M20x1.5 (1 จุดพร้อมเคเบิลแกลนด์, 1 จุดพร้อมปลั๊กอุดท่อ)

คู่มือการติดตั้ง

• ตรวจสอบประเภทของแอคชูเอเตอร์และยืนยันความเข้ากันได้กับการทำงานทางเดียวแบบปลอดภัยเมื่อเกิดความขัดข้อง
• ติดตั้ง V18345-1010121001 เข้ากับแอคชูเอเตอร์โดยตรงโดยใช้ชุดติดตั้งในตัว
• ต่อสายไฟเข้ากับเกลียว 1/2-14 NPT และต่อท่อลมเข้ากับเกลียว 1/4-18 NPT
• ต่อสัญญาณอินพุต 4…20 mA และโมดูลฟีดแบ็กแบบแอนะล็อกตามความต้องการ
• ใช้ขั้วต่อแบบสกรูที่รองรับสูงสุด 1.0 มม² (อุปกรณ์เสริม) หรือสูงสุด 2.5 มม² (สัญญาณแอนะล็อก)
• หลีกเลี่ยงการทำให้ขั้วต่อรับแรงดึงระหว่างการเดินสายและการเริ่มใช้งาน
• กำหนดทิศทางสัญญาณและเส้นโค้งคุณลักษณะผ่านแผงควบคุม
• ตรวจสอบแรงดันจ่ายให้อยู่ระหว่าง 1.4 ถึง 6 บาร์ก่อนเริ่มใช้งาน

รายการในชุด

• 1 × ตัวกำหนดตำแหน่งแบบอิเล็กโทรนิวแมติก ABB V18345-1010121001 TZIDC
• 1 × ชุดติดตั้งสำหรับแอคชูเอเตอร์เชิงเส้นหรือแบบหมุน
• 1 × โมดูลฟีดแบ็กตำแหน่งแบบแอนะล็อกชนิดเสียบ
• 1 × ชุดเคเบิลแกลนด์และปลั๊กอุดท่อ
• 1 × อุปกรณ์เสริมสำหรับการเชื่อมต่อสายไฟและท่อนิวแมติก

การจัดส่งและการสนับสนุน

• สต็อก: เรามีสินค้านี้ในสต็อกและสามารถดำเนินการตามคำสั่งซื้อได้ทันที
• การจัดส่ง: เราจัดส่งภายใน 5 วันหลังยืนยันคำสั่งซื้อ
• บริษัทขนส่ง: รองรับ FedEx, UPS และ DHL สำหรับการจัดส่งทั่วโลก
• การคืนสินค้า: รองรับการคืนสินค้าภายใน 30 วันตามนโยบายมาตรฐานของเรา
• สภาพสินค้า: ของใหม่แท้จากผู้ผลิต

คำถามที่พบบ่อย

• ถาม: V18345-1010121001 รองรับสัญญาณอินพุตใด?
  ตอบ: รองรับสัญญาณอินพุต 4…20 mA แบบสองสาย พร้อมปลั๊กขั้วต่ออะแดปเตอร์ LKS
• ถาม: ตัวกำหนดตำแหน่งนี้ทำงานทางเดียวหรือสองทาง?
  ตอบ: รุ่นนี้ทำงานทางเดียว พร้อมฟังก์ชันเอาต์พุตแบบปลอดภัยเมื่อเกิดความขัดข้อง
• ถาม: ช่วงแรงดันจ่ายคือเท่าใด?
  ตอบ: ช่วงแรงดันจ่ายอยู่ที่ 1.4 ถึง 6 บาร์ (20 ถึง 90 psi)
• ถาม: การใช้ลมเป็นเท่าใด?
  ตอบ: การใช้ลมน้อยกว่า 0.03 กก./ชม. / 0.015 scfm ไม่ขึ้นกับแรงดันจ่าย
• ถาม: ช่วงอุณหภูมิโดยรอบคือเท่าใด?
  ตอบ: อยู่ที่ -40 °C ถึง +85 °C สำหรับการใช้งาน การจัดเก็บ และการขนส่ง
• ถาม: ตัวเลือกเกลียวสำหรับการเชื่อมต่อนิวแมติกมีอะไรบ้าง?
  ตอบ: การเชื่อมต่อนิวแมติกใช้เกลียว G 1/4 หรือ 1/4-18 NPT
• ถาม: ระดับการป้องกันของตัวเรือนคือเท่าใด?
  ตอบ: ตัวเรือนอะลูมิเนียมมีการป้องกันระดับ IP 65 / NEMA 4X
• ถาม: มีฟีดแบ็กตำแหน่งแบบแอนะล็อกมาให้หรือไม่?
  ตอบ: มี รุ่นนี้มาพร้อมโมดูลฟีดแบ็กตำแหน่งแบบแอนะล็อกชนิดเสียบ โดยมีช่วงสัญญาณ 4…20 mA
