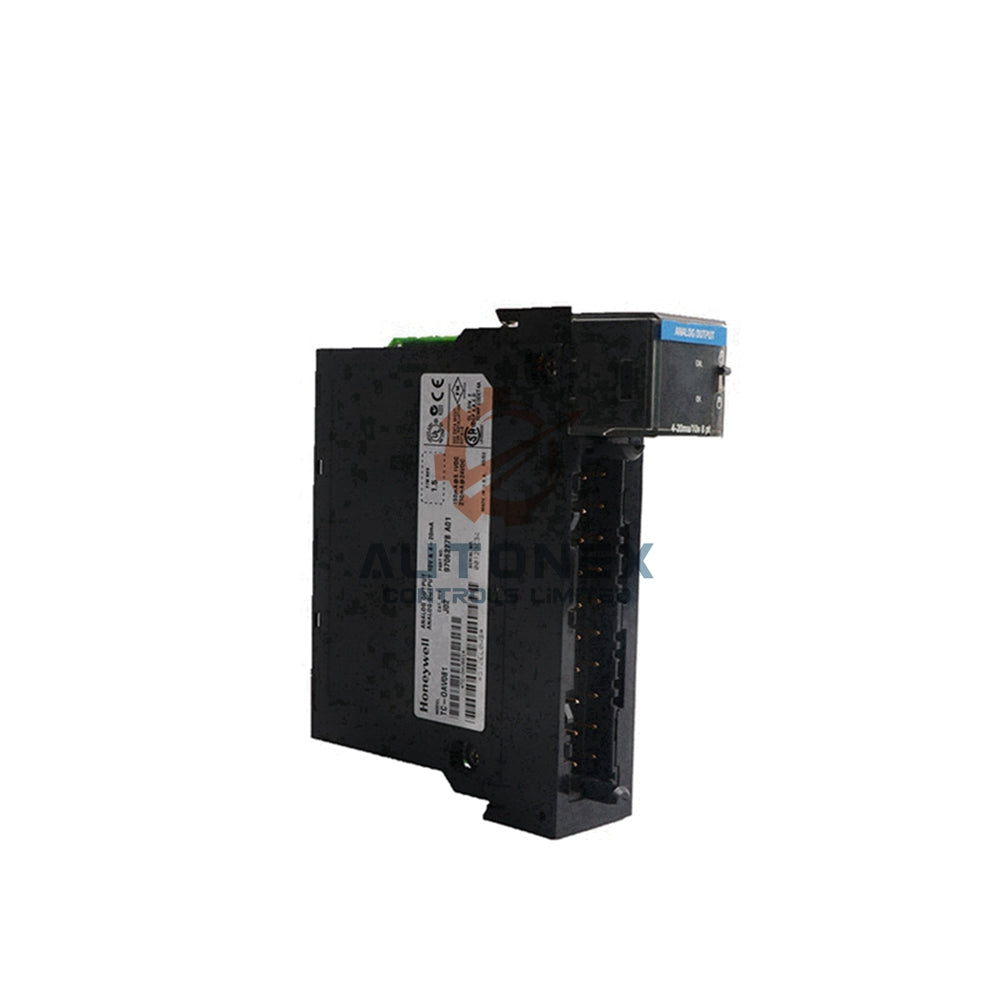

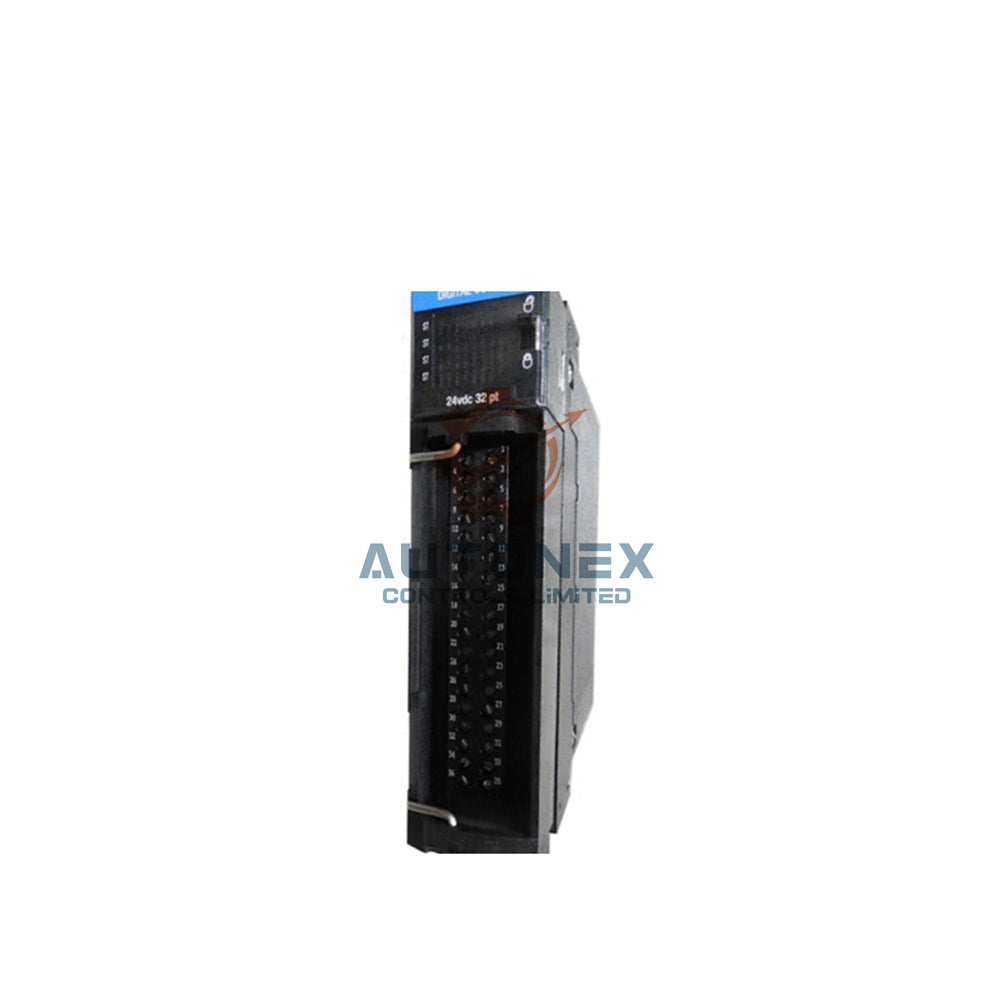

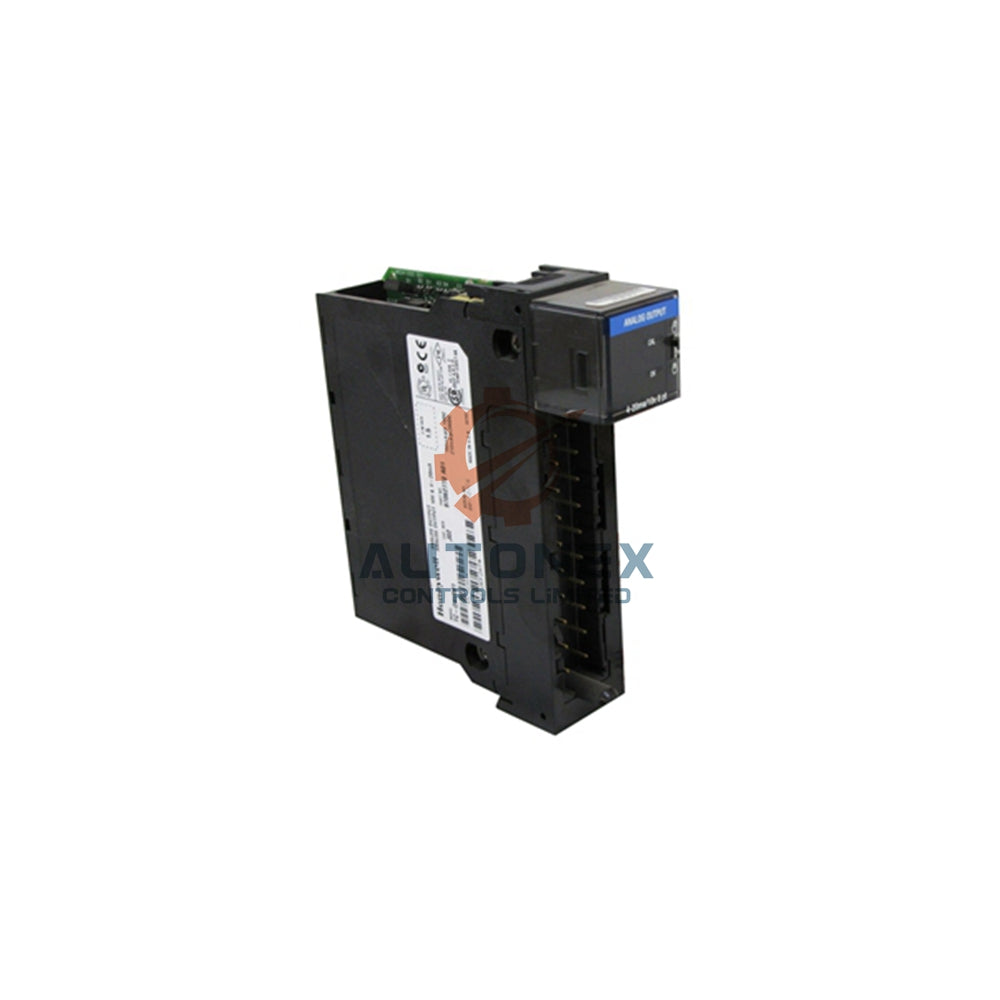

โมดูลอินพุตพัลส์ Honeywell TC-MDP081 8 ช่อง

โมดูลอินพุตพัลส์ Honeywell TC-MDP081, อินพุต 8 ช่องพร้อมเอาต์พุต 2 ช่อง

• แบรนด์: Honeywell
• รุ่น: TC-MDP081
• หมวดหมู่: โมดูลอินพุตพัลส์
• จำนวนอินพุต: 8
• จำนวนเอาต์พุต: 2 โดยเอาต์พุตเชื่อมต่อกับช่อง 6 และ 7 เท่านั้น
• ประเภทอินพุต: แบบลอยตัวและแยกทางแสง
• ประเภทเอาต์พุต: 500 mAmp ต่อช่องเอาต์พุต แยกทางแสง
• ช่วงความถี่: 0 ถึง 100 kHz
• แรงดันไฟฟ้าอินพุต: 0 ถึง 30 VDC เลือกได้ระหว่างช่วงสูงและช่วงต่ำ
• เกณฑ์ช่วงสูง: นับตามการเปลี่ยนสถานะของอินพุตที่ประมาณ 8.80 V
• เกณฑ์ช่วงต่ำ: นับตามการเปลี่ยนสถานะของอินพุตที่ประมาณ 3.25 V

การทำงานของขอบสัญญาณอินพุตและฮิสเทอรีซิส

• แต่ละช่องตรวจจับการเปลี่ยนสถานะจากเปิดเป็นปิด โดยอิงจากขอบขาขึ้นหรือขอบขาลง
• ฮิสเทอรีซิสช่วงสูง: ประมาณ 1.1 V หรือโดยทั่วไปประมาณ 12.5%
• ฮิสเทอรีซิสช่วงต่ำ: ประมาณ 0.90 V หรือโดยทั่วไปประมาณ 27%
• กระแสอินพุตสูงสุด: 12.5 mA
• กระแสอินพุตโดยทั่วไปในช่วงต่ำ: 2 mA
• กระแสอินพุตโดยทั่วไปในช่วงสูง: 6 mA

ฟังก์ชันช่องสัญญาณและความจุของตัวนับ

• ช่อง 0 ถึง 5 ใช้วัดความถี่และความยาวพัลส์
• การวัดความยาวพัลส์รองรับการเลือกค่าสูง ค่าต่ำ หรือคาบ
• ช่อง 6 และ 7 รองรับค่าสะสม ความถี่ และค่าเป้าหมาย
• ขนาดตัวนับ: 32 บิต
• การทำงานของเอาต์พุต: ผู้ใช้กำหนดค่าเป้าหมาย แล้วเอาต์พุตจะเปลี่ยนจากปิดเป็นเปิดเมื่ออินพุตถึงค่าเป้าหมายนั้น
• เอาต์พุต: หกช่องแรกไม่มีเอาต์พุต ส่วนเอาต์พุตสองช่องอยู่ที่ช่อง 6 และ 7

รายละเอียดด้านกำลังไฟฟ้า การแยกวงจร และการเชื่อมต่อ

• การสูญเสียกำลังไฟฟ้า: สูงสุด 7.0 วัตต์
• แรงดันไฟฟ้าการแยกวงจร: 1500 Vdc จากเทอร์มินัลบล็อกถึงแบ็กเพลน
• แรงดันไฟฟ้าการแยกวงจร: 1500 Vdc ระหว่างช่องสัญญาณ
• การเชื่อมต่อ: TC-TBCH เทอร์มินัลบล็อก 36 ตำแหน่ง
• ผู้ผลิต: Honeywell
• ซีรีส์: TC series

คู่มือการติดตั้ง

• ติดตั้ง TC-MDP081 ในแบ็กเพลน Honeywell TC series ที่รองรับก่อนเดินสาย
• ใช้เทอร์มินัลบล็อก TC-TBCH 36 ตำแหน่งสำหรับการเชื่อมต่อสายภาคสนามอย่างแน่นหนา
• เดินสายอินพุตให้ห่างจากสายไฟแรงดันสูงเพื่อลดสัญญาณรบกวนทางไฟฟ้า
• เลือกช่วงสูงหรือช่วงต่ำตามแอมพลิจูดของสัญญาณและสภาพแวดล้อมที่มีสัญญาณรบกวน
• กำหนดค่าแต่ละช่องอินพุตให้ตรวจจับขอบขาขึ้นหรือขอบขาลงตามต้องการ
• กำหนดค่าเป้าหมายสำหรับช่อง 6 และ 7 ก่อนเปิดใช้งานการสลับเอาต์พุต
• ตรวจสอบขอบเขตการแยกวงจร 1500 Vdc และปฏิบัติตามแนวทางการต่อลงดินของแผงควบคุม
• ตรวจสอบระดับกระแสอินพุตเพื่อไม่ให้เกินค่าสูงสุด 12.5 mA
• ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าอินพุต 0 ถึง 30 VDC อยู่ภายในช่วงที่เลือก
• ทดสอบค่าความถี่และความยาวพัลส์ก่อนเริ่มเดินระบบทั้งหมด

รายการสินค้าในบรรจุภัณฑ์

• โมดูลอินพุตพัลส์ Honeywell TC-MDP081 จำนวน 1 ชิ้น
• เทอร์มินัลบล็อก TC-TBCH 36 ตำแหน่ง จำนวน 1 ชิ้น
• คู่มือการติดตั้ง 1 ฉบับ
• กล่องบรรจุภัณฑ์ป้องกัน 1 กล่อง
• วิธีจัดส่ง: FedEx, UPS และ DHL

คำถามที่พบบ่อย

• ถาม: ช่วงความถี่ของ TC-MDP081 คือเท่าใด?
• ตอบ: โมดูลรองรับช่วงความถี่ตั้งแต่ 0 ถึง 100 kHz
• ถาม: โมดูลนี้มีอินพุตและเอาต์พุตกี่ช่อง?
• ตอบ: มีอินพุต 8 ช่องและเอาต์พุต 2 ช่อง โดยเอาต์พุตทำงานร่วมกับช่อง 6 และ 7
• ถาม: TC-MDP081 รองรับแรงดันไฟฟ้าอินพุตช่วงใด?
• ตอบ: รองรับ 0 ถึง 30 VDC โดยเลือกช่วงสูงและช่วงต่ำได้
• ถาม: เกณฑ์ของช่วงสูงและช่วงต่ำคือเท่าใด?
• ตอบ: ช่วงสูงนับที่ประมาณ 8.80 V และช่วงต่ำนับที่ประมาณ 3.25 V
• ถาม: กระแสอินพุตสูงสุดคือเท่าใด?
• ตอบ: กระแสอินพุตสูงสุดคือ 12.5 mA
• ถาม: โมดูลใช้ตัวนับขนาดเท่าใด?
• ตอบ: โมดูลใช้ตัวนับ 32 บิต
• ถาม: แรงดันไฟฟ้าการแยกวงจรคือเท่าใด?
• ตอบ: การแยกวงจรอยู่ที่ 1500 Vdc จากเทอร์มินัลบล็อกถึงแบ็กเพลน และ 1500 Vdc ระหว่างช่องสัญญาณ
• ถาม: ใช้เทอร์มินัลบล็อกชนิดใด?
• ตอบ: ใช้เทอร์มินัลบล็อก TC-TBCH 36 ตำแหน่ง
• ถาม: การสูญเสียกำลังไฟฟ้าเท่าใด?
• ตอบ: การสูญเสียกำลังไฟฟ้าสูงสุดคือ 7.0 วัตต์
• ถาม: สินค้าเป็นของใหม่และเป็นของแท้หรือไม่?
• ตอบ: ใช่ สินค้าเป็นของใหม่และเป็นของแท้
• ถาม: มีสินค้าในสต็อกหรือไม่?
• ตอบ: ใช่ มีสินค้าในสต็อก
• ถาม: จัดส่งได้เร็วแค่ไหน?
• ตอบ: เราจัดส่งภายใน 5 วัน
• ถาม: ใช้วิธีจัดส่งแบบใด?
• ตอบ: โดยทั่วไปเราใช้ DHL, FedEx และ UPS
• ถาม: นโยบายการคืนสินค้าคืออะไร?
• ตอบ: เรารองรับการคืนสินค้าภายใน 30 วัน
