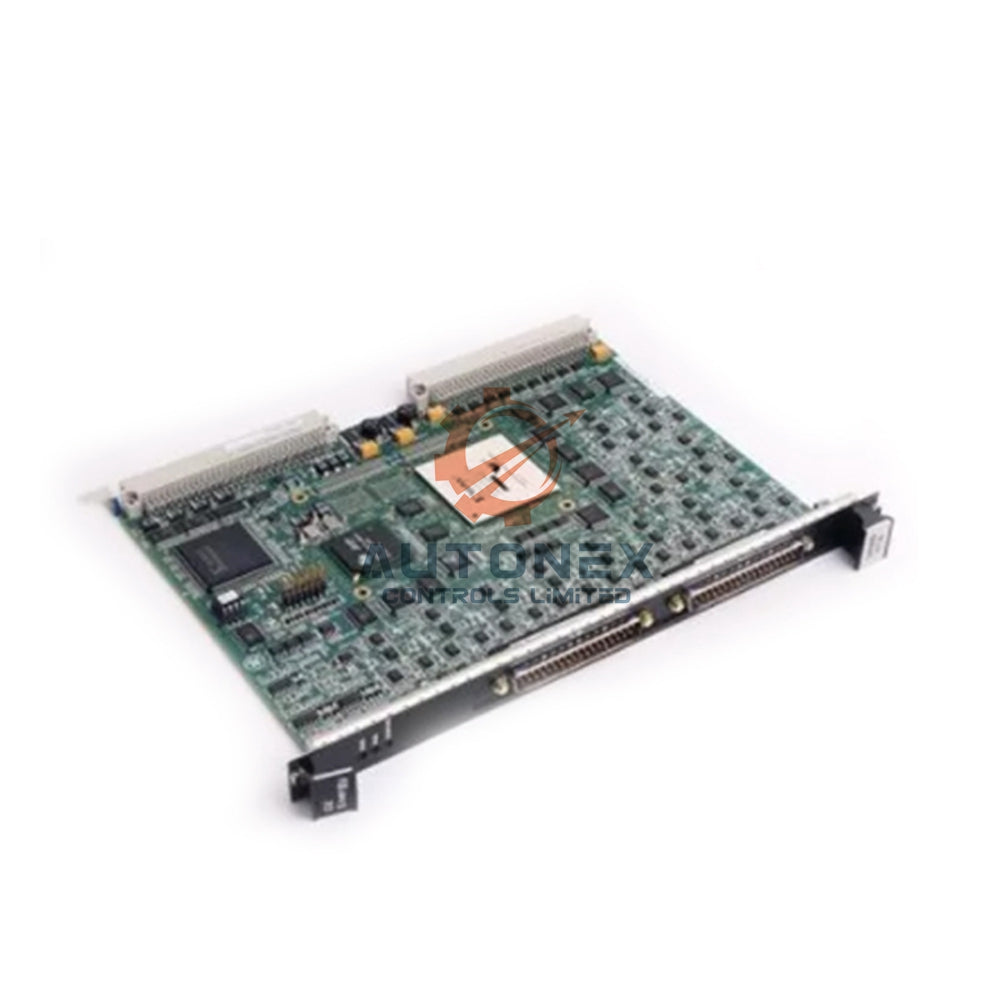

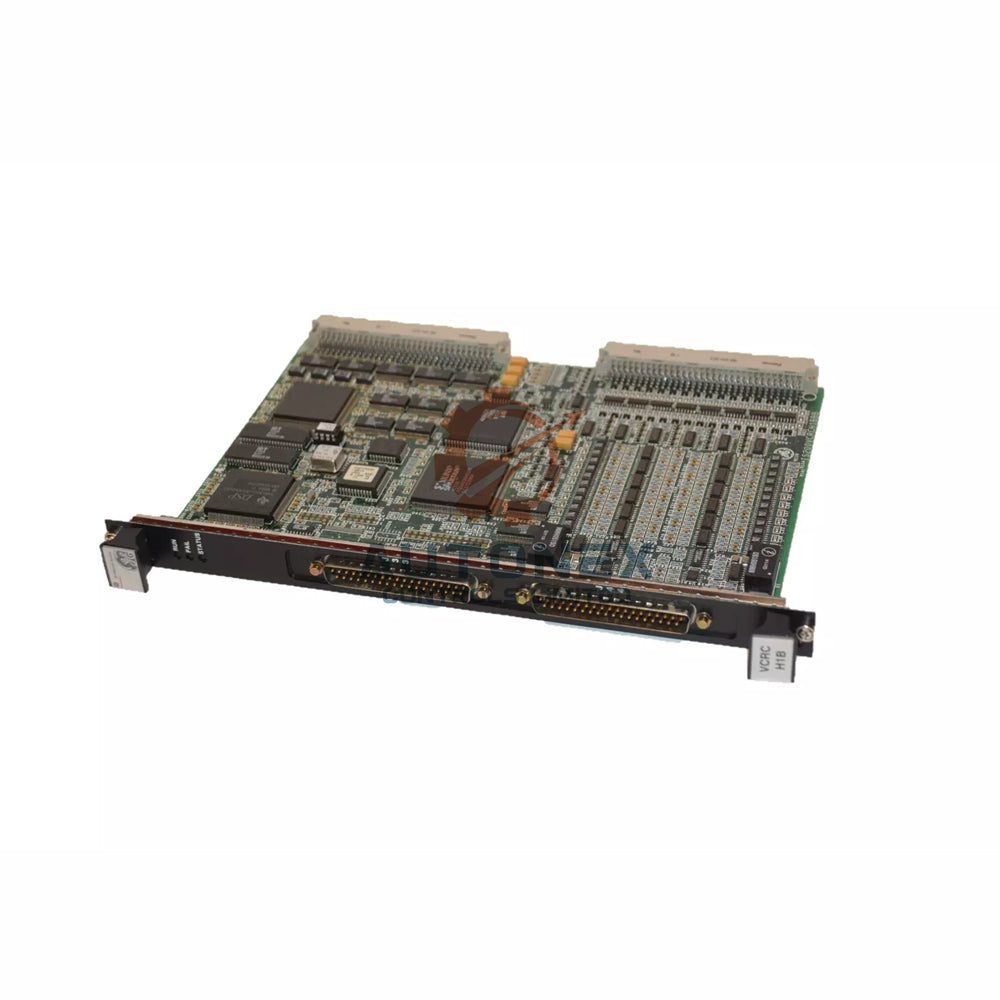

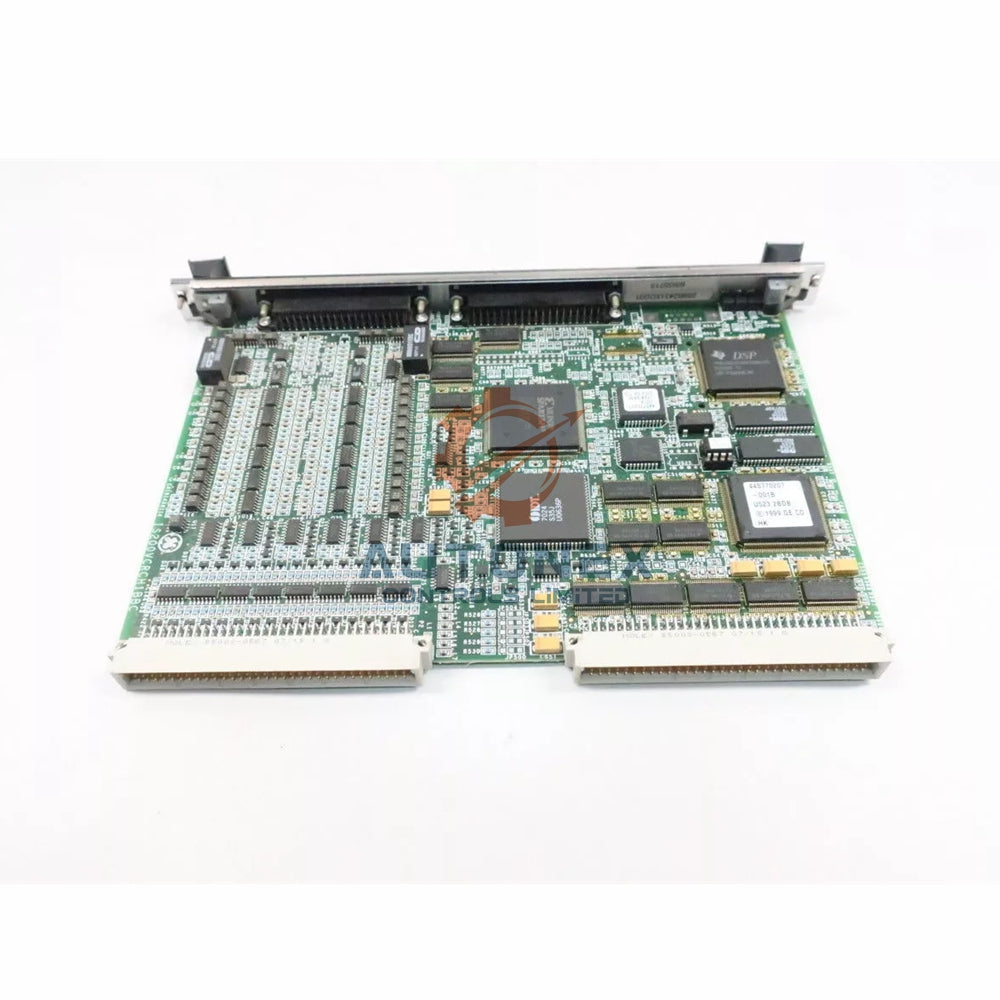

แผงอินพุต RTD GE Mark VI รุ่น IS200VRTDH1D | 16 ช่อง

IS200VRTDH1D – บอร์ดอินพุต RTD GE Mark VI สำหรับการควบคุมกังหันที่ต้องการประสิทธิภาพสูง

ข้อมูลจำเพาะทางเทคนิคที่สำคัญ

• แบรนด์: General Electric (GE)
• รุ่น: IS200VRTDH1D
• ซีรีส์: Mark VI
• หมวดหมู่: บอร์ดอินพุต RTD
• ช่องสัญญาณ: อินพุต RTD แบบสามสาย 16 ช่องต่อบอร์ด
• ความละเอียด: ตัวแปลง A/D ขนาด 14 บิต
• การใช้พลังงาน: น้อยกว่า 12 W
• กระแสกระตุ้น: 10 mA DC แบบมัลติเพล็กซ์ ไม่ทำงานต่อเนื่อง
• อัตราการสุ่มตัวอย่าง: โหมดปกติ 4 ตัวอย่างต่อวินาที โหมดเร็ว 25 ตัวอย่างต่อวินาที
• ประเภท RTD: รองรับการทำให้เป็นเชิงเส้นสำหรับ RTD ที่เลือกได้ 15 ประเภท
• ช่วงการวัด: รองรับ RTD ที่มีความต้านทานต่ำกว่า 190 Ω พร้อมตัวเลือกเกนเพื่อความแม่นยำที่สูงขึ้น
• การตอบสนองความถี่: ตัวเลือกการสุ่มตัวอย่างที่ 4 Hz และการกรองความถี่ระบบที่ 50 Hz
• ความเป็นเชิงเส้น: ตัวประมวลผลสัญญาณดิจิทัลทำการทำให้เป็นเชิงเส้นสำหรับ RTD แต่ละประเภทที่เลือก
• ความทนทานต่อสภาพแวดล้อม: มีการแยกส่วนการต่อลงกราวด์ความถี่สูงในสัญญาณอินพุต RTD ทั้งหมด
• การป้องกันสัญญาณรบกวน: การมัลติเพล็กซ์ RTD ช่วยป้องกันการจ่ายกระแสกระตุ้นให้ RTD เดียวกันพร้อมกัน
• ประเทศผู้ผลิต: สหรัฐอเมริกา
• สถานะสินค้า: มีสินค้าในสต็อก

ภาพรวมการทำงาน

• บอร์ดจ่ายกระแสกระตุ้น 10 mA DC แบบมัลติเพล็กซ์ไปยัง RTD แต่ละตัวผ่านเทอร์มินัลบอร์ด
• สัญญาณ RTD ที่ส่งกลับจะผ่านตัวแปลงแรงดันเป็นความถี่และตัวนับตัวอย่าง
• ตัวแปลง A/D ประเภท VCO จะเปลี่ยนสัญญาณเป็นค่าดิจิทัลของอุณหภูมิ
• ตัวประมวลผลสัญญาณดิจิทัลทำให้ข้อมูลเป็นเชิงเส้นสำหรับ RTD ที่เลือกได้ 15 ประเภท
• บอร์ด VRTD ส่งข้อมูลที่ประมวลผลแล้วไปยังคอนโทรลเลอร์ผ่านแบ็กเพลน VME
• อินเทอร์เฟซสื่อสาร VCMI จัดการการถ่ายโอนข้อมูลระหว่างบอร์ดกับคอนโทรลเลอร์

การตรวจจับข้อขัดข้องและการวินิจฉัย

• ค่าที่อยู่นอกช่วงใช้ตรวจจับการลัดวงจรและวงจรเปิดของ RTD
• ช่องสัญญาณที่ได้รับผลกระทบจะถูกนำออกจากการสแกนเมื่อ RTD เกินขีดจำกัดฮาร์ดแวร์
• ช่องสัญญาณอื่นยังคงทำงานตามปกติโดยไม่หยุดชะงัก
• ช่องสัญญาณที่ซ่อมแซมแล้วสามารถกลับมาทำงานโดยอัตโนมัติหลังจากประมาณ 20 วินาที
• ผู้ปฏิบัติงานยังสามารถเรียกคืนช่องสัญญาณที่ซ่อมแซมแล้วด้วยตนเอง
• LED ด้านหน้า 3 ดวงแสดงสถานะบอร์ด ได้แก่ RUN, FAIL และ Diagnostic
• โดยทั่วไป LED RUN จะติดสีเขียวค้าง ส่วน LED FAIL จะกะพริบสีเขียว
• โดยปกติ LED Diagnostic จะดับ และจะติดสีส้มค้างเมื่อมีสัญญาณเตือนการวินิจฉัย
• สัญญาณเตือนการวินิจฉัยรวม (L3DIAG VRTD) จะทำงานหากอินพุตใดถึงขีดจำกัดฮาร์ดแวร์
• สามารถดูข้อมูลการวินิจฉัยผ่านเครื่องมือระบบ
• สามารถล็อกและล้างสัญญาณการวินิจฉัยแต่ละรายการได้ด้วยสัญญาณ RESET DIA

ความซ้ำซ้อนแบบสามโมดูล (TMR)

• การกำหนดค่า TRTDH1B รองรับอินพุต RTD แบบซ้ำซ้อนในสถาปัตยกรรม TMR
• อินพุตจะกระจายไปยังบอร์ด VRTD สามบอร์ดที่ติดตั้งในแร็ก R, S และ T
• มีการแยกส่วนการต่อลงกราวด์ความถี่สูงในสัญญาณอินพุต RTD ทั้งหมด
• การมัลติเพล็กซ์ RTD ช่วยป้องกันการสูญหายของข้อมูลอุณหภูมิหากสายเคเบิลหรือบอร์ด VRTD ขัดข้อง
• บอร์ด VRTD ในแร็ก R, S และ T จะอ่านค่า RTD พร้อมกัน
• บอร์ด VRTD แต่ละบอร์ดจะอ่านคู่ RTD ที่แตกต่างจากบอร์ดก่อนหน้า
• แนวทางนี้ช่วยป้องกันการจ่ายกระแสกระตุ้นให้ RTD เดียวกันพร้อมกันและเพิ่มความแม่นยำในการวัด

พารามิเตอร์การกำหนดค่า

• ขีดจำกัดระบบ: เปิดหรือปิดการตรวจสอบขีดจำกัดระบบ
• รีเซ็ตอัตโนมัติ: เปิดหรือปิดการเรียกคืนช่องสัญญาณ RTD ที่ถูกนำออกจากการสแกนโดยอัตโนมัติ
• อัตรากลุ่ม A: อัตราการสุ่มตัวอย่างและการกรองความถี่ระบบสำหรับอินพุต 8 ช่องแรก ตัวเลือกประกอบด้วยฟิลเตอร์ 4 Hz และ 50 Hz
• เกนกลุ่ม A: เพิ่มความแม่นยำในการวัด RTD ที่มีความต้านทานต่ำกว่า 190 Ω ตัวเลือกประกอบด้วย Normal (1.0), Gain 2.0 (10 Ω) และ Cu_10.0
• อัตรากลุ่ม B: อัตราการสุ่มตัวอย่างและการกรองความถี่ระบบสำหรับอินพุต 8 ช่องที่สอง ตัวเลือกประกอบด้วยฟิลเตอร์ 4 Hz และ 50 Hz
• เกนกลุ่ม B: เพิ่มความแม่นยำในการวัด RTD ที่มีความต้านทานต่ำกว่า 190 Ω ตัวเลือกประกอบด้วย Normal (1.0) และ Gain 2.0

การผสานรวมระบบ

• เทอร์มินัลบอร์ด TRTDH1B และ TRTDH1C ทำงานร่วมกับโปรเซสเซอร์ VRTD ในระบบควบคุม Mark VI
• รองรับทั้งการใช้งานแบบซิมเพล็กซ์และการใช้งานแบบความซ้ำซ้อนสามโมดูล (TMR)
• เทอร์มินัลบอร์ด TRTDH1C หนึ่งบอร์ดเชื่อมต่อกับโปรเซสเซอร์ VRTD ผ่านสายเคเบิลสองเส้น
• ในระบบ TMR การเชื่อมต่อหกจุดจะเชื่อมเทอร์มินัลบอร์ด TRTDH1B กับโปรเซสเซอร์ VRTD สามตัว

คู่มือการติดตั้ง

• ปิดไฟที่แร็กโปรเซสเซอร์ VME ก่อนเริ่มติดตั้ง
• ใส่บอร์ดและกดคันโยกด้านบนและด้านล่างจนขั้วต่อขอบเสียบเข้าที่จนสุด
• ขันสกรูยึดแบบติดอยู่กับที่ด้านบนและด้านล่างของแผงด้านหน้าให้แน่น
• ตรวจสอบการเชื่อมต่อสายเคเบิลทั้งหมดระหว่างเทอร์มินัลบอร์ดกับโปรเซสเซอร์ VRTD
• เปิดไฟกลับคืนและตรวจสอบ LED ด้านหน้าเพื่อยืนยันการทำงานปกติ

สิ่งที่บรรจุในชุด

• 1 × บอร์ดอินพุต RTD IS200VRTDH1D
• 1 × ถุงป้องกันไฟฟ้าสถิต
• 1 × บรรจุภัณฑ์โฟมป้องกัน

การจัดส่งและการสนับสนุน

• เราจัดส่งผ่าน FedEx, UPS และ DHL เพื่อการจัดส่งที่รวดเร็วและเชื่อถือได้
• เราจัดส่งคำสั่งซื้อภายใน 5 วันหลังยืนยันการชำระเงิน
• เรารับคืนสินค้าภายใน 30 วันสำหรับสินค้าที่เข้าเกณฑ์
• สินค้าทุกหน่วยเป็นของใหม่และเป็นสินค้าดั้งเดิม
• เรามีรุ่นนี้ในสต็อกเพื่อดำเนินการตามคำสั่งซื้อได้ทันที

คำถามที่พบบ่อย

• ถาม: IS200VRTDH1D ใช้ทำอะไร?
  ตอบ: ใช้แปลงอินพุต RTD แบบสามสาย 16 ช่องเป็นค่าดิจิทัลของอุณหภูมิสำหรับระบบควบคุม GE Mark VI
• ถาม: บอร์ดนี้รองรับช่องสัญญาณ RTD กี่ช่อง?
  ตอบ: บอร์ดรองรับอินพุต RTD แบบสามสาย 16 ช่องต่อหนึ่งหน่วย
• ถาม: ตัวแปลง A/D มีความละเอียดเท่าใด?
  ตอบ: ใช้ตัวแปลง A/D ขนาด 14 บิตสำหรับการแปลงอุณหภูมิเป็นดิจิทัล
• ถาม: มีอัตราการสุ่มตัวอย่างใดบ้าง?
  ตอบ: โหมดปกติให้ 4 ตัวอย่างต่อวินาที และโหมดเร็วให้ 25 ตัวอย่างต่อวินาที
• ถาม: บอร์ดนี้รองรับการใช้งาน TMR หรือไม่?
  ตอบ: รองรับ การกำหนดค่า TRTDH1B รองรับอินพุต RTD แบบซ้ำซ้อนในสถาปัตยกรรมความซ้ำซ้อนสามโมดูล
• ถาม: บอร์ดจัดการกับช่องสัญญาณ RTD ที่ขัดข้องอย่างไร?
  ตอบ: จะนำช่องสัญญาณที่ได้รับผลกระทบออกจากการสแกน และเรียกคืนโดยอัตโนมัติหลังจากประมาณ 20 วินาที หรือเรียกคืนด้วยตนเอง
• ถาม: ใช้พลังงานเท่าใด?
  ตอบ: บอร์ดใช้พลังงานน้อยกว่า 12 W
• ถาม: สินค้านี้มีอยู่ในสต็อกหรือไม่?
  ตอบ: มี เรามีรุ่นนี้ในสต็อกและจัดส่งภายใน 5 วัน
