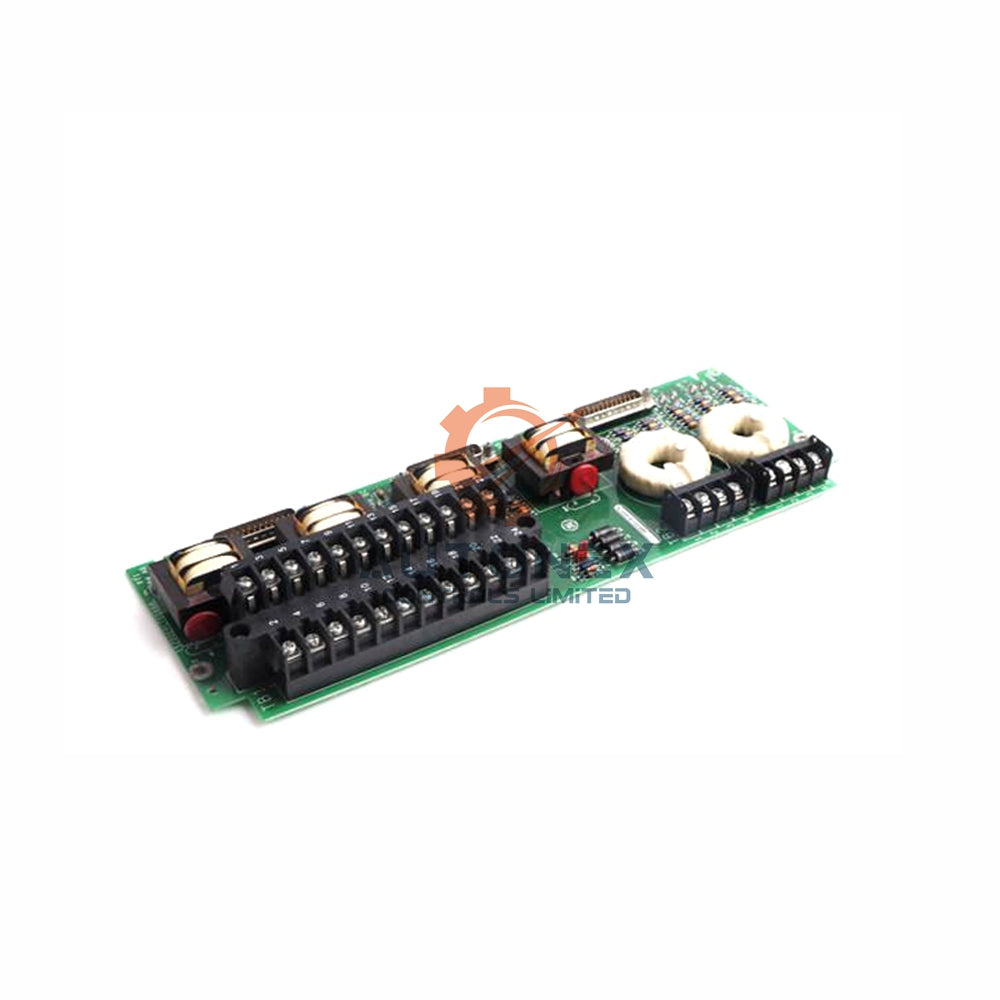

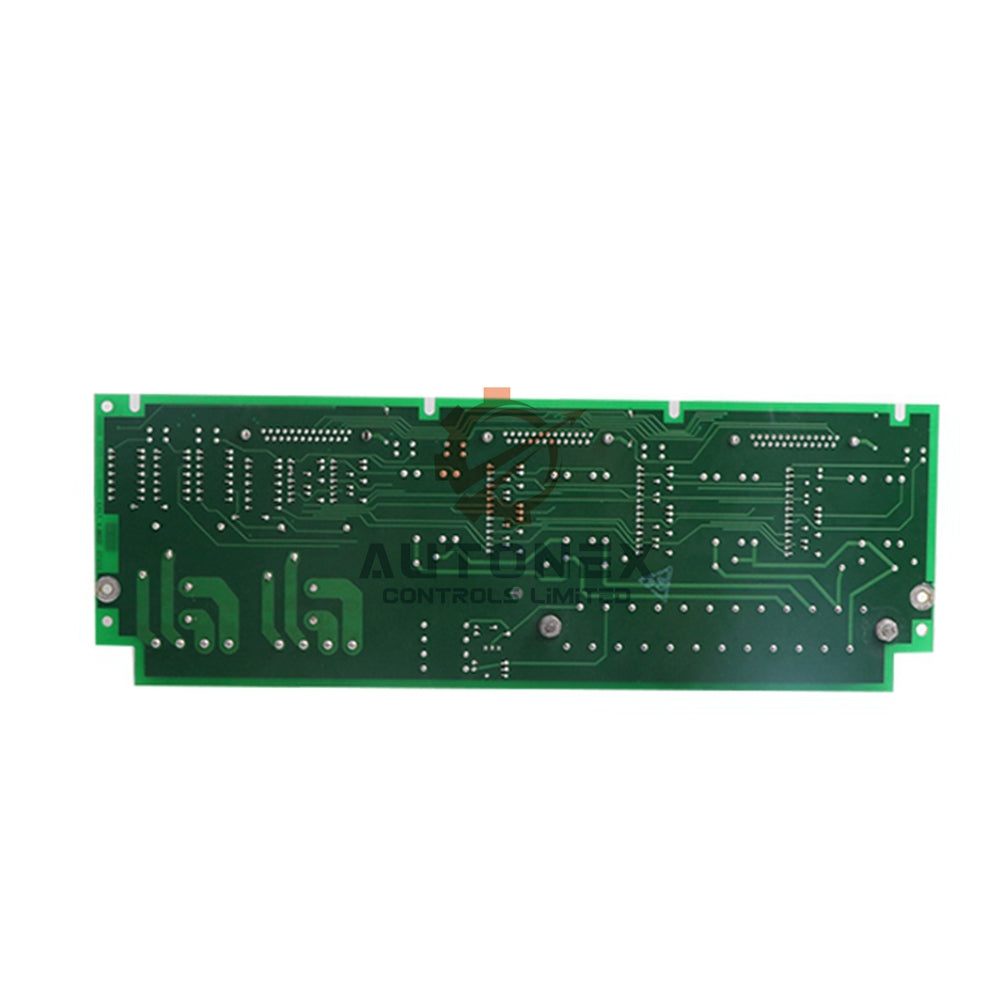

บอร์ด PT/CT ชุดกระตุ้นไฟฟ้า GE Fanuc ซีรีส์ EX2100 รุ่น IS200EPCTG1A

บอร์ดขั้วต่อ PT/CT ของ Exciter IS200EPCTG1A – การปรับสภาพสัญญาณที่แม่นยำสำหรับ EX2100

• ผู้ผลิต: General Electric — เป็นส่วนหนึ่งของ ซีรีส์ EX2100
• ฟังก์ชัน: บอร์ดขั้วต่อ PT/CT ของ Exciter (EPCT) สำหรับสัญญาณป้อนกลับแรงดันและกระแสของเครื่องกำเนิดไฟฟ้า
• ประเภทอินพุต: อินพุต PT แบบ 3 เฟสจำนวน 2 ชุด (115 V rms, 50/60 Hz) และอินพุต CT จำนวน 2 ชุด (1 A หรือ 5 A)
• การแยกสัญญาณ: หม้อแปลงแยกสัญญาณบนบอร์ดช่วยแยกสัญญาณที่สำคัญ
• อินพุตแอนะล็อก: ช่องสัญญาณแบบไม่แยกสัญญาณ 1 ช่อง รองรับ 0–10 V dc หรือ 4–20 mA (เลือกได้ผ่าน JP1)

ข้อมูลจำเพาะทางเทคนิคที่สำคัญ

• รุ่น: IS200EPCTG1A — หมายเลขชิ้นส่วน GE สำหรับบอร์ด EPCT
• แหล่งจ่ายไฟ: 28 V dc (จ่ายจากแร็กควบคุม)
• พิกัดอินพุต PT: 115 V rms ± พร้อมฟิวส์ภายใน; ภาระ น้อยกว่า 1 VA
• ช่วงอินพุต CT: 1 A หรือ 5 A ac; ภาระ น้อยกว่า 1 VA
• เอาต์พุตที่ปรับสเกล: หม้อแปลงแยกสัญญาณให้เอาต์พุต 1.533 V rms สำหรับอินพุต PT 115 V (โอเพนเดลตา)
• ช่วงอินพุตแอนะล็อก: 0–10 V dc หรือ 4–20 mA; ความต้านทานสาย ≤15 Ω สำหรับความยาวสูงสุด 300 ม.
• อุณหภูมิขณะทำงาน: -30 ถึง 65 °C — เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง
• ขนาดและน้ำหนัก: 23.8 ซม. x 8.6 ซม.; 0.45 กก.
• การเดินสาย: รองรับสาย #10 AWG ถึง #12 AWG; สาย PT/CT ยาวได้ถึง 1000 ฟุต

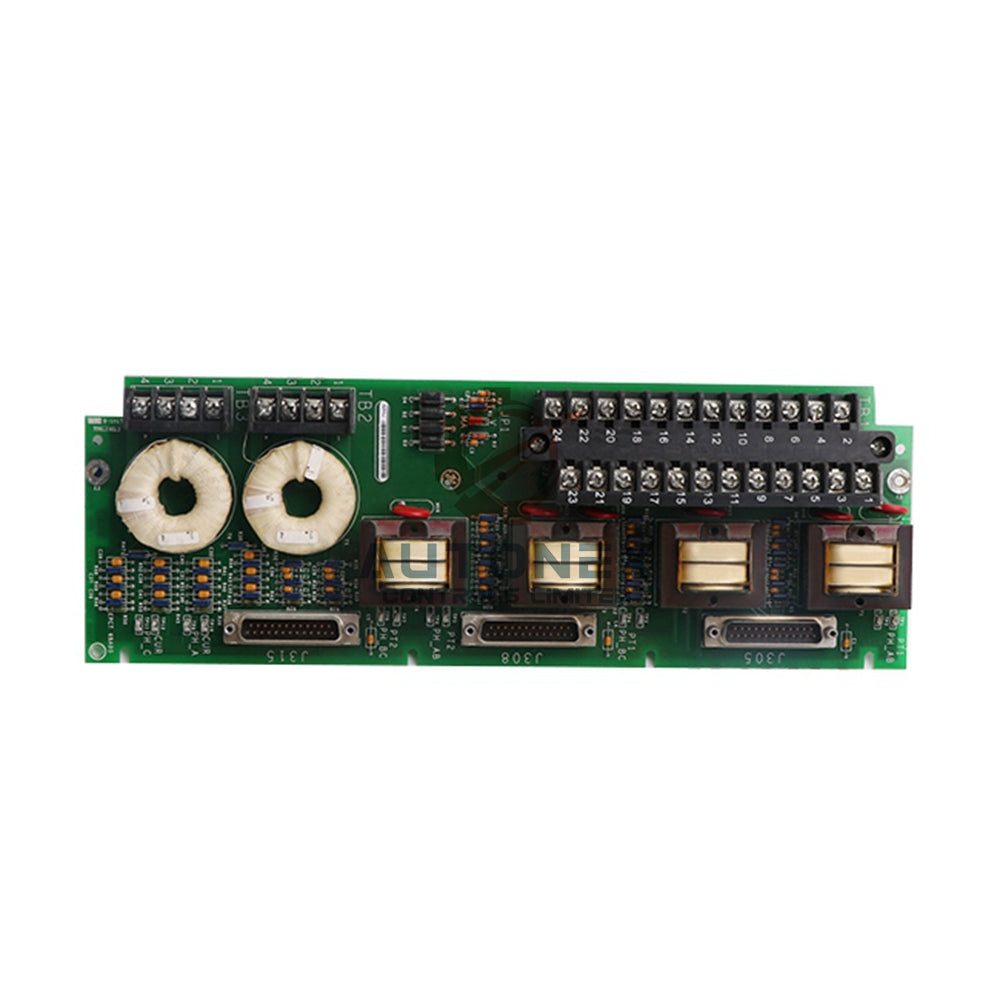

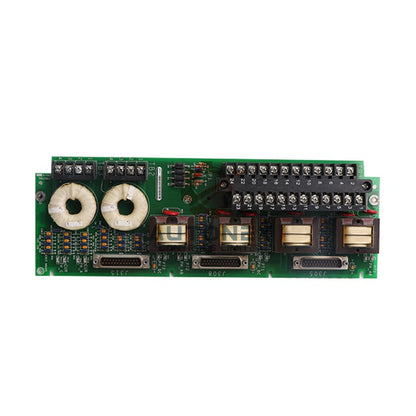

การจัดวางบอร์ดและการเชื่อมต่อ

• เทอร์มินัลบล็อก 3 ชุด: TB1 สำหรับการเดินสาย PT/CT ภาคสนาม; TB2, TB3 สำหรับการป้องกันการลัดวงจรของ CT
• คอนเน็กเตอร์ J305, J308, J315 นำสัญญาณไปยังบอร์ด EMIO ในคอนโทรลเลอร์แบบซิมเพล็กซ์หรือแบบสำรองซ้ำซ้อน
• จุดทดสอบ 8 จุด (TP1–TP8) ช่วยให้ตรวจสอบขั้วรองของหม้อแปลงแยกสัญญาณได้โดยตรง
• การตั้งค่าสวิตช์บน TB1 สอดคล้องกับการเดินสาย PT ของเครื่องกำเนิดไฟฟ้า (วายหรือเดลตา)
• ขนาดสายสูงสุด #12 AWG สำหรับวงจร PT ช่วยให้แรงดันตกต่ำตลอดระยะ 1000 ฟุต

ความแม่นยำในการวัดและการแยกสัญญาณ

• การวัดแรงดันเครื่องกำเนิดไฟฟ้าใช้หม้อแปลงแยกสัญญาณ 2 ชุด เพื่อสร้างเอาต์พุตโอเพนเดลตาแบบสามสาย
• การวัดกระแสเครื่องกำเนิดไฟฟ้าใช้หม้อแปลงแยกสัญญาณ CT โดยเฉพาะ เพื่อคงความถูกต้องของสัญญาณ
• การออกแบบที่มีความน่าเชื่อถือสูงรองรับการต่อบอร์ด IS200EPCTG1A สูงสุด 3 บอร์ดแบบขนานสำหรับระบบสำรองซ้ำซ้อน
• ภาระในตัว <1 VA ช่วยลดการโหลดบน PT และ CT
• อินพุตแอนะล็อกให้ความละเอียด 0.1% สำหรับสัญญาณ 4–20 mA หรือ 0–10 V

คำถามที่พบบ่อย

• IS200EPCTG1A มีหน้าที่อะไร? บอร์ดนี้ปรับสภาพสัญญาณป้อนกลับ PT และ CT จากเครื่องกำเนิดไฟฟ้า โดยส่งเอาต์พุตที่ผ่านการแยกสัญญาณและปรับสเกลแล้วไปยังระบบควบคุม EX2100
• บอร์ดนี้รองรับแรงดัน PT และกระแส CT เท่าใด? รองรับอินพุต PT 115 V rms ที่ 50/60 Hz และอินพุต CT 1 A หรือ 5 A
• IS200EPCTG1A เป็นชิ้นส่วนใหม่ของแท้หรือไม่? ใช่ เราจำหน่ายสินค้าใหม่ของแท้ที่ปิดผนึกจากโรงงาน
• มีตัวเลือกการจัดส่งและระยะเวลาจัดส่งอย่างไร? เราจัดส่งผ่าน FedEx UPS หรือ DHL ภายใน 5 วันนับจากวันที่สั่งซื้อ โดยการจัดส่งด่วนใช้เวลา 2–5 วันทำการ
• สามารถคืนบอร์ดได้หรือไม่หากยังไม่ได้ใช้งาน? ได้ เรารองรับการคืนสินค้าภายใน 30 วันสำหรับสินค้าที่ยังไม่เปิดบรรจุภัณฑ์และอยู่ในบรรจุภัณฑ์เดิม
