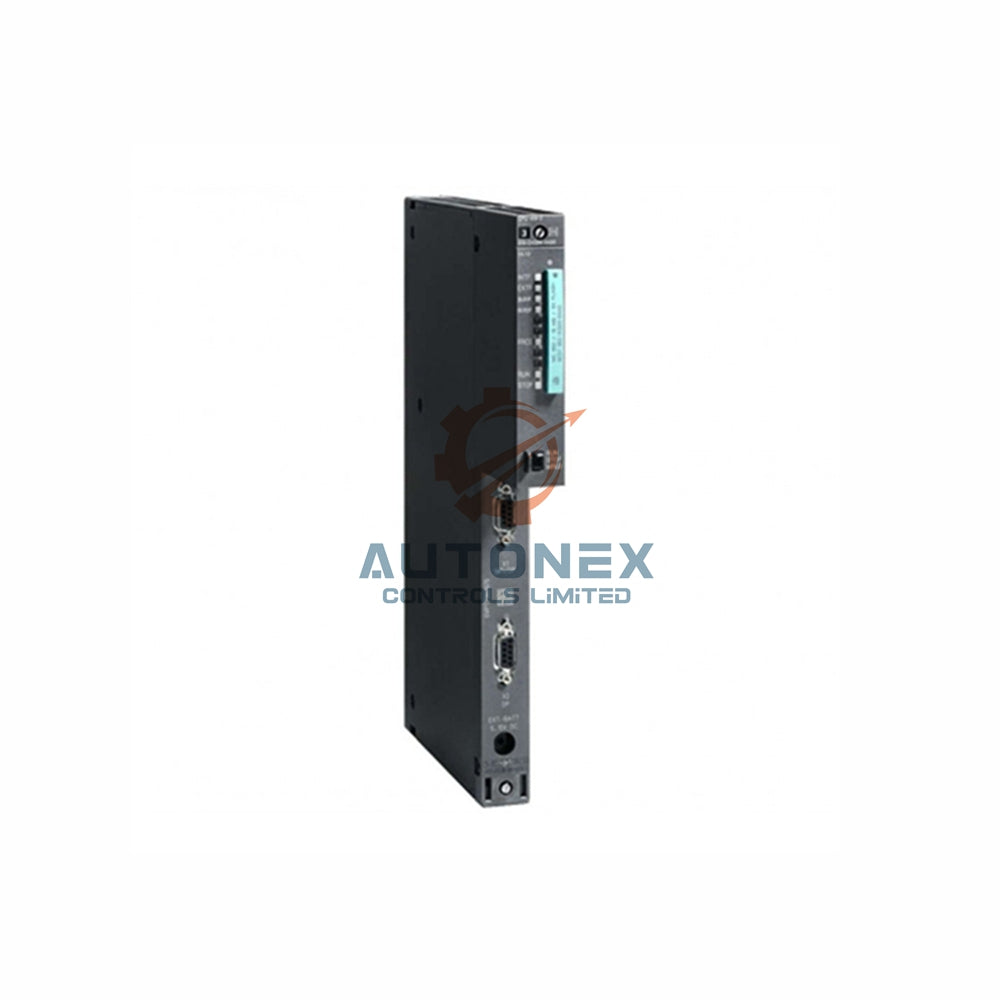

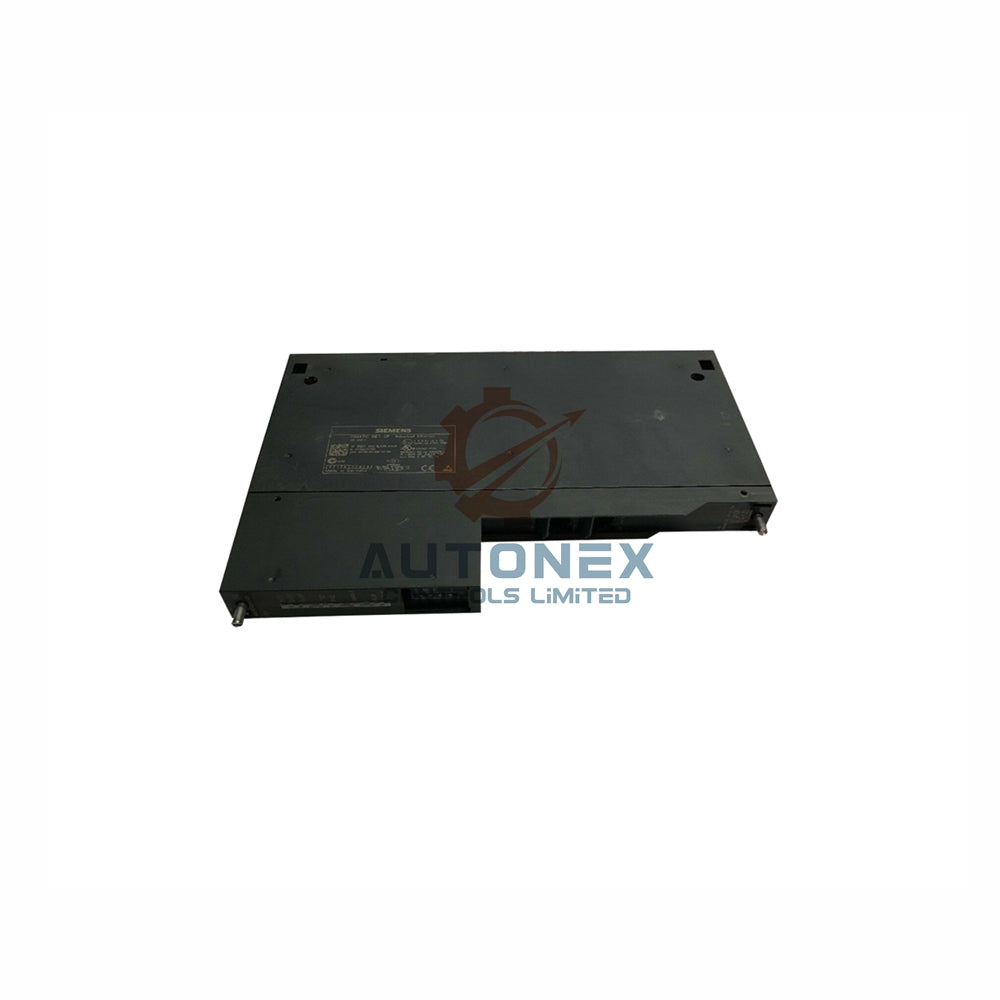

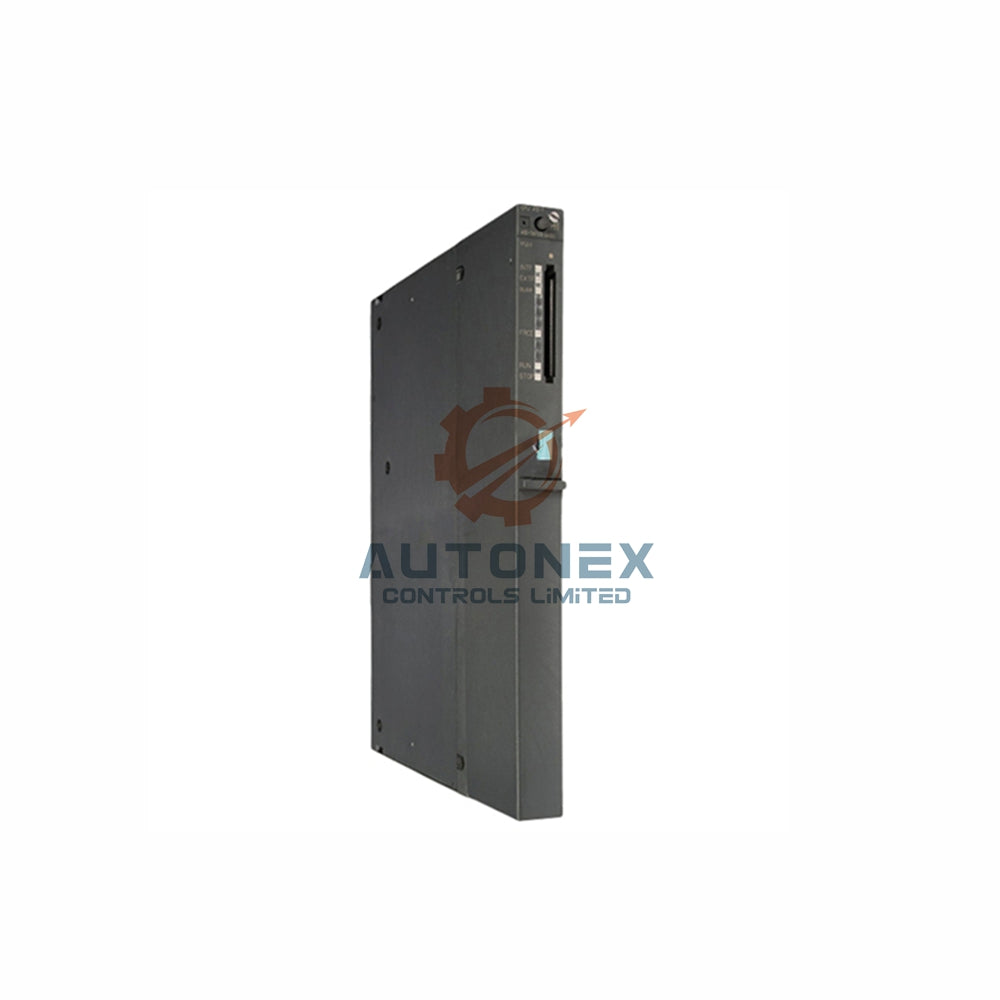

6ES7431-7QH00-0AB0 โมดูลอินพุตแอนะล็อก SIMATIC S7-400

6ES7431-7QH00-0AB0 – Siemens SIMATIC S7-400 โมดูลอินพุตแอนะล็อก SM 431

• แบรนด์: Siemens
• รุ่น: 6ES7431-7QH00-0AB0
• หมวดหมู่: โมดูลอินพุตแอนะล็อก SIMATIC S7-400 SM 431
• จำนวนอินพุตแอนะล็อก: 16 ช่อง (8 ช่องสำหรับการวัดความต้านทาน)
• ความละเอียด: 16 บิต รวมบิตเครื่องหมาย
• เวลาแปลงพื้นฐาน: 6 / 20.1 / 23.5 มิลลิวินาที (กำหนดพารามิเตอร์ได้)
• เวลาอินทิเกรต: 2.5 / 16.7 / 20 มิลลิวินาที
• การลดทอนแรงดันรบกวน: 400 / 60 / 50 Hz
• แรงดันโหลด L+: 24 V DC ตามพิกัด ต้องใช้เฉพาะสำหรับทรานสมิตเตอร์แบบ 2 สาย
• การป้องกันการต่อขั้วกลับ: มี
• กระแสอินพุตจาก L+: สูงสุด 400 mA สำหรับทรานสมิตเตอร์แบบ 2 สายที่ควบคุมเต็มรูปแบบ 16 ตัว
• กระแสอินพุตจากบัสแบ็กเพลน: 5 V DC สูงสุด 700 mA
• กำลังสูญเสีย: โดยทั่วไป 4.5 W
• ขนาด (กว้าง x สูง x ลึก): 25 มม. x 290 มม. x 210 มม.
• น้ำหนัก: ประมาณ 500 กรัม

ช่วงอินพุตและประเภทสัญญาณ

• ช่วงแรงดัน: ±25 mV, ±50 mV, ±80 mV, ±250 mV, ±500 mV, ±1 V, ±2.5 V, ±5 V, 1–5 V, ±10 V
• ความต้านทานอินพุตแรงดัน: 1 MΩ ในทุกช่วงแรงดัน
• ช่วงกระแส: 0–20 mA, ±5 mA, ±10 mA, ±20 mA, 4–20 mA
• ความต้านทานอินพุตกระแส: 50 Ω ในทุกช่วงกระแส
• ประเภทเทอร์โมคัปเปิล: B, E, J, K, L, N, R, S, T, U โดยมีความต้านทานอินพุต 1 MΩ
• เทอร์โมมิเตอร์วัดความต้านทาน: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni1000
• ช่วงความต้านทาน: 0–48 Ω, 0–150 Ω, 0–300 Ω, 0–600 Ω, 0–6000 Ω (ใช้งานได้ถึง 5000 Ω)
• กระแสวัดคงที่: โดยทั่วไป 1.67 mA สำหรับทรานสมิตเตอร์ความต้านทาน
• ขีดจำกัดการทำลาย (แรงดัน): 18 V ต่อเนื่อง, 75 V เป็นเวลา 1 มิลลิวินาที (อัตราส่วนมาร์กต่อสเปซ 1:20)
• ขีดจำกัดการทำลาย (กระแส): สูงสุด 40 mA

ความแม่นยำและประสิทธิภาพด้านอุณหภูมิ

• ความคลาดเคลื่อนจากอุณหภูมิ: ±0.004 %/K เมื่อเทียบกับช่วงอินพุต
• ขีดจำกัดความคลาดเคลื่อนขณะทำงาน (แรงดัน): โดยทั่วไป ±0.3%, ±0.35% ที่ ±25 mV
• ขีดจำกัดความคลาดเคลื่อนขณะทำงาน (กระแส): ±0.3% ในทุกช่วงกระแส
• ขีดจำกัดความคลาดเคลื่อนขณะทำงาน (ความต้านทาน, 4 สาย): ±0.3%
• ขีดจำกัดความคลาดเคลื่อนขณะทำงาน (ความต้านทาน, 3 สาย): ±0.4%
• ขีดจำกัดความคลาดเคลื่อนขณะทำงาน (RTD): ±0.4% เมื่อเทียบกับช่วงอินพุต
• ความแม่นยำของเทอร์โมคัปเปิล (ประเภท K): ±6.2 K ขณะทำงาน, ±3.4 K ที่ 25 °C
• ขีดจำกัดความคลาดเคลื่อนพื้นฐานที่ 25 °C (แรงดัน): โดยทั่วไป ±0.15%, ±0.23% ที่ ±25 mV
• ขีดจำกัดความคลาดเคลื่อนพื้นฐานที่ 25 °C (RTD): ±0.3% เมื่อเทียบกับช่วงอินพุต

คำถามที่พบบ่อย

• ถาม: 6ES7431-7QH00-0AB0 รองรับสัญญาณประเภทใดบ้าง?
  ตอบ: รองรับสัญญาณแรงดัน กระแส ความต้านทาน เทอร์โมคัปเปิล และเทอร์โมมิเตอร์วัดความต้านทาน
• ถาม: โมดูลนี้มีอินพุตแอนะล็อกกี่ช่อง?
  ตอบ: มีอินพุตแอนะล็อก 16 ช่อง โดยมี 8 ช่องสำหรับการวัดความต้านทาน
• ถาม: โมดูลนี้มีความละเอียดเท่าใด?
  ตอบ: โมดูลนี้มีความละเอียด 16 บิต รวมบิตเครื่องหมาย
• ถาม: สามารถเชื่อมต่อเทอร์โมคัปเปิลประเภทใดได้บ้าง?
  ตอบ: สามารถเชื่อมต่อประเภท B, E, J, K, L, N, R, S, T และ U ได้
• ถาม: โมดูลนี้ต้องใช้แหล่งจ่ายไฟภายนอก 24 V DC หรือไม่?
  ตอบ: ต้องใช้ แต่เฉพาะเมื่อจ่ายไฟให้ทรานสมิตเตอร์แบบ 2 สาย
• ถาม: ความยาวสายสูงสุดเท่าใด?
  ตอบ: สายแบบมีชีลด์มีความยาวได้ถึง 200 ม. แต่สายเทอร์โมคัปเปิลควรมีความยาวไม่เกิน 50 ม.
• ถาม: โมดูลจัดการการชดเชยจุดต่อเย็นอย่างไร?
  ตอบ: รองรับการชดเชยที่กำหนดพารามิเตอร์ได้ โดยใช้ Pt100 ภายนอกหรือซ็อกเก็ตชดเชย
• ถาม: กำลังสูญเสียโดยทั่วไปเท่าใด?
  ตอบ: กำลังสูญเสียโดยทั่วไปอยู่ที่ 4.5 W
• ถาม: โมดูลนี้มีน้ำหนักเท่าใด?
  ตอบ: โมดูลมีน้ำหนักประมาณ 500 กรัม
• ถาม: ใช้เวลาจัดส่งเท่าใด?
  ตอบ: เราจัดส่งภายใน 5 วันโดยใช้ FedEx, UPS หรือ DHL
