330881-28-00-165-07-02 Bently Nevada อุปกรณ์แปลงสัญญาณระยะใกล้

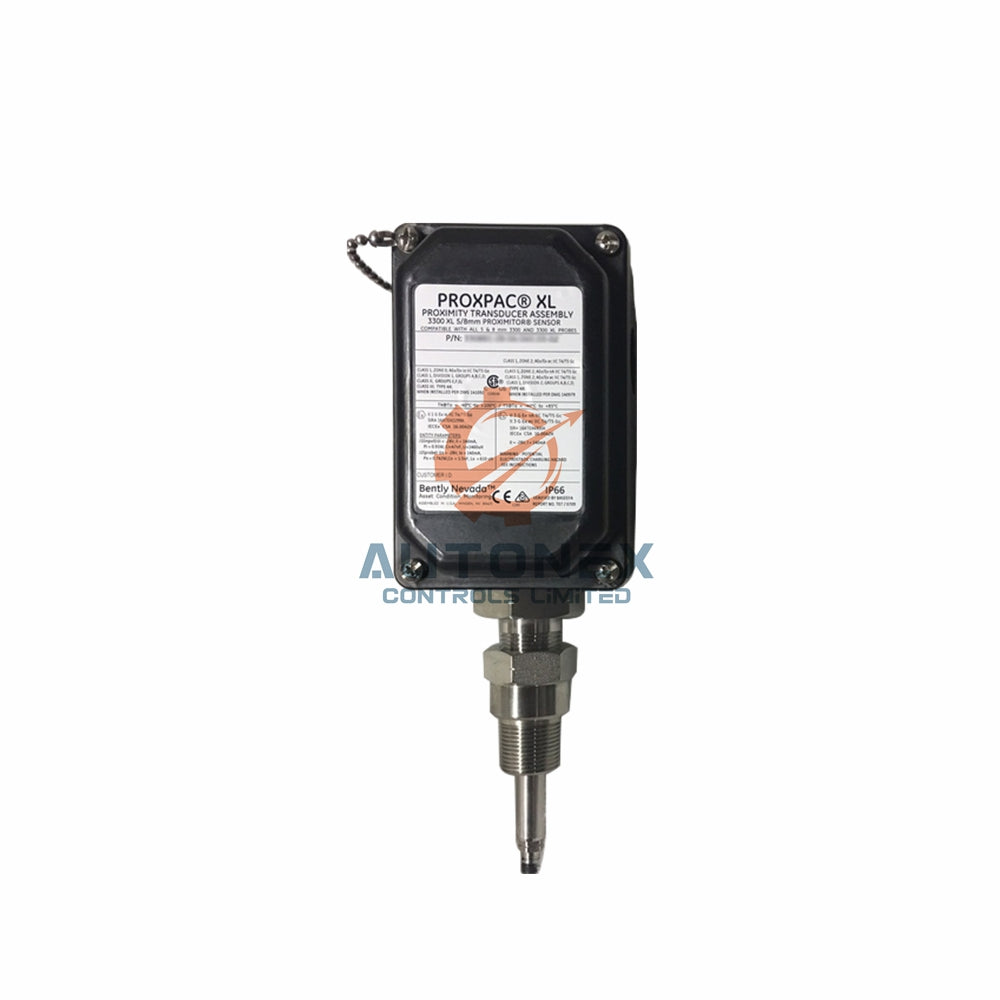

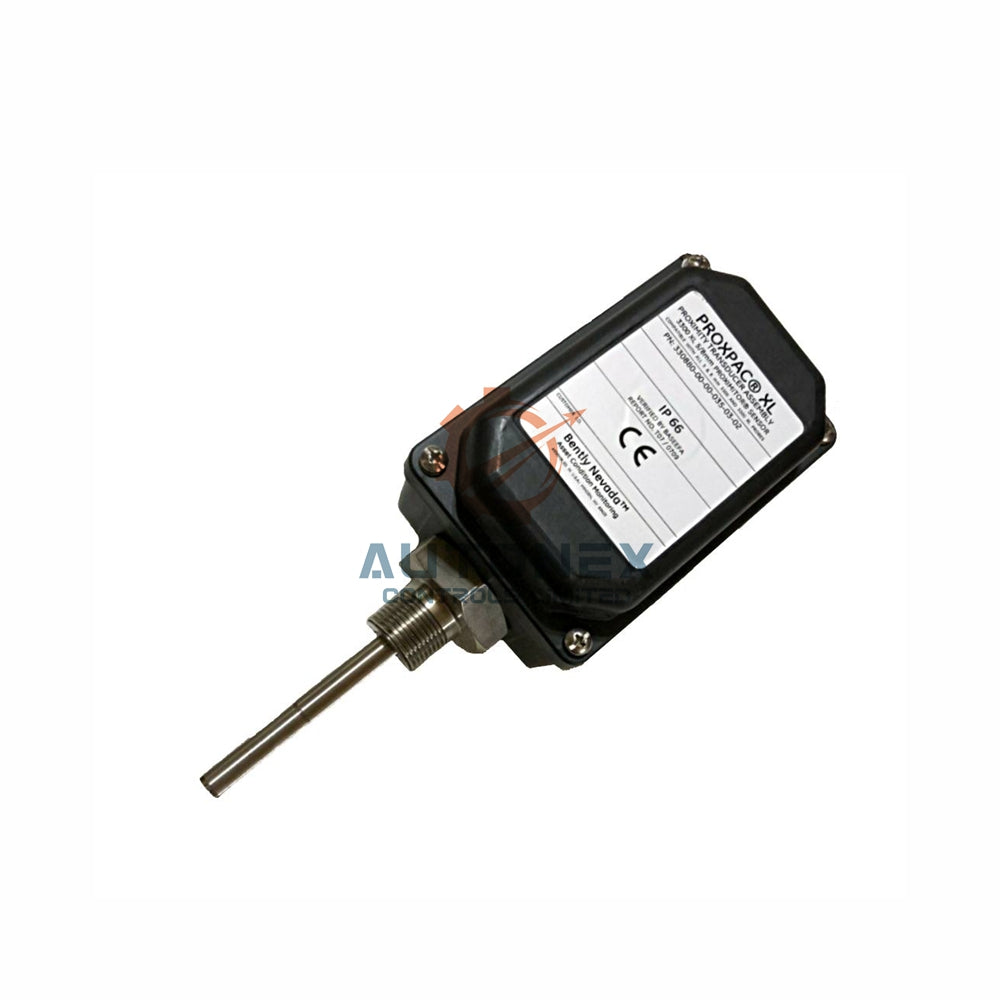

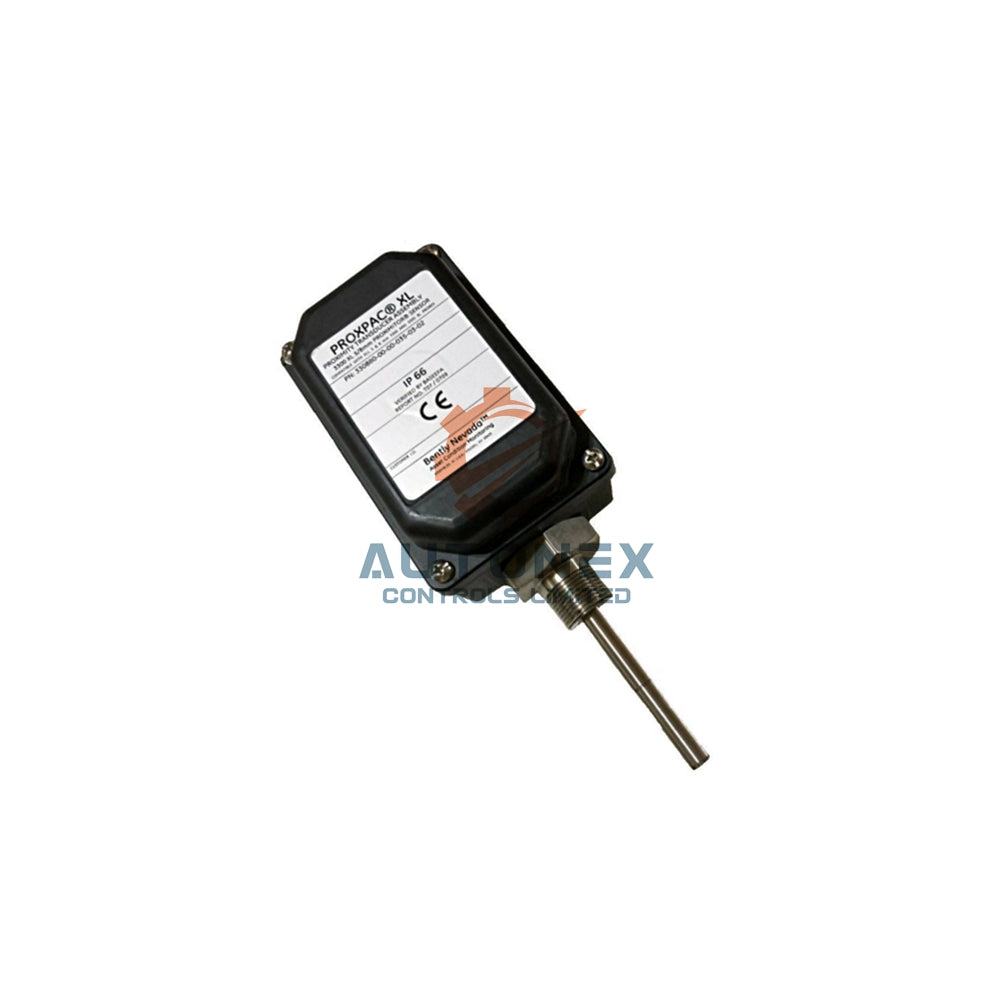

330881-28-00-165-07-02 ทรานสดิวเซอร์วัดระยะใกล้ Bently Nevada PROXPAC XL

ข้อมูลจำเพาะทางเทคนิคที่สำคัญ

• แบรนด์: Bently Nevada
• รุ่น: 330881-28-00-165-07-02
• ประเภทผลิตภัณฑ์: ทรานสดิวเซอร์วัดระยะใกล้ PROXPAC XL
• ผลิตใน: สหรัฐอเมริกา
• ประเภทโพรบ: โพรบ 3300 XL ขนาด 8 มม. พร้อมการรับรองหลายรายการ
• อะแดปเตอร์ระยะห่าง: ไม่มี (มิติ B = 00)
• ระยะสอดโพรบ: 165 มม. (มิติ C)
• ข้อต่อ: ข้อต่อ PG21 x M20 หนึ่งชิ้นและปลั๊กสองชิ้น
• เกลียวยึด: 3/4-14 NPT
• ช่วงการวัด: 0.25 มม. ถึง 2.3 มม. (10 ถึง 90 มิล)
• การตอบสนองความถี่: 0 ถึง 10 kHz (+0, -3 dB) พร้อมการเดินสายภาคสนามยาว 305 ม.
• ตัวประกอบสเกลแบบเพิ่มขึ้น (ISF): 7.87 V/มม. (200 mV/มิล) ±5%
• ค่าเบี่ยงเบนจากเส้นตรงที่ฟิตได้ดีที่สุด (DSL): ±0.025 มม. (±1 มิล) ที่ 0°C ถึง +45°C
• ความละเอียด: เทียบเท่าความคลาดเคลื่อนเชิงเส้น 0.025 มม.
• ช่วงอุณหภูมิของโพรบ: -51°C ถึง +177°C (-60°F ถึง +350°F)
• ระดับการป้องกันของตัวเรือน: IP66 (ได้รับการรับรอง BASEEFA)
• วัสดุปลายโพรบ: โพลีฟีนิลีนซัลไฟด์ (PPS)
• วัสดุตัวเรือนโพรบ: สเตนเลส AISI 304
• ประเภทสาย: สายไตรแอกเซียลยาว 1 ม. หุ้มฉนวน FEP
• ขั้วต่อ: ทองเหลืองชุบทอง ClickLoc
• ความแข็งแรงต่อแรงดึงของโพรบ: สูงสุด 330 N (75 lb)
• วัสดุตัวเรือน: PPS เสริมใยแก้วทนรังสี UV พร้อมเส้นใยนำไฟฟ้า
• วัสดุปลอกและโซ่ยึด: สเตนเลส AISI 304
• ปลอกด้านนอกและสกรูยึด: สเตนเลส AISI 303
• วัสดุโอริงปลอก: นีโอพรีน
• แผ่นบุสายดินและแผ่นยึด: สเตนเลส AISI 304
• วัสดุแยกการสั่นสะเทือน: ซิลิโคนเซลลูลาร์ชนิดนุ่มพิเศษ
• วัสดุฉลากฝา: โพลีเอสเตอร์สีขาวเงาแบบเรืองรอง
• ความแข็งแรงของตัวเรือน: รองรับแรง 912 N (205 lbf) ที่ระยะ 38 มม. จากปลายที่ไม่มีส่วนรองรับ
• ความแข็งแรงต่อแรงกระแทก: 4 จูลที่ -39°C และ +115°C (BASEEFA), 7 จูลที่อุณหภูมิห้อง (CSA)
• น้ำหนักรวมของระบบ: โดยทั่วไป 1.44 กก. (3.2 ปอนด์)
• ข้อกำหนดด้านกำลังไฟ: -17.5 Vdc ถึง -26 Vdc ที่สูงสุด 12 mA
• ความไวต่อแหล่งจ่าย: การเปลี่ยนแปลงเอาต์พุตน้อยกว่า 2 mV ต่อการเปลี่ยนแปลงอินพุต 1V
• ความต้านทานเอาต์พุต: 50 Ω
• สายภาคสนาม: 0.2 ถึง 1.5 มม² (16-24 AWG), ไตรแอกซ์แบบมีชีลด์ 3 ตัวนำ
• ความยาวสายภาคสนามสูงสุด: 305 ม. (1,000 ฟุต)
• ระยะห่างที่แนะนำ: 1.27 มม. (50 มิล)
• ขนาดเป้าหมายขั้นต่ำ: เป้าหมายแบนเส้นผ่านศูนย์กลาง 15.2 มม. (0.6 นิ้ว)
• เส้นผ่านศูนย์กลางเพลาขั้นต่ำ: 50.8 มม. (2.0 นิ้ว)

คำถามที่พบบ่อย (FAQ)

• หัววัดนี้ทำงานที่อุณหภูมิต่ำกว่า -34°C ได้หรือไม่? ไม่ได้ การให้หัววัดสัมผัสกับอุณหภูมิต่ำกว่า -34°C อาจทำให้ซีลแรงดันเสียหายก่อนเวลาอันควร
• อุปกรณ์ 330881-28-00-165-07-02 ต้องใช้แหล่งจ่ายไฟแบบใด? อุปกรณ์นี้ต้องใช้ -17.5 Vdc ถึง -26 Vdc เมื่อไม่มีแบร์ริเออร์ และใช้ -23 Vdc ถึง -26 Vdc เมื่อมีแบร์ริเออร์เพื่อให้ทำงานได้อย่างถูกต้อง
• ฉันสามารถเดินสายภาคสนามได้ไกลแค่ไหน? คุณสามารถเดินสายเคเบิลไตรแอกซ์แบบมีชีลด์ 3 ตัวนำระหว่างเซ็นเซอร์กับมอนิเตอร์ได้ไกลสูงสุด 305 เมตร (1,000 ฟุต)
• จะเกิดอะไรขึ้นหากจ่ายแรงดันไฟฟ้าที่เป็นบวกมากกว่า -23.5 Vdc? แรงดันไฟฟ้าที่เป็นบวกมากกว่า -23.5 Vdc จะลดช่วงเชิงเส้นของระบบ
• ตัวเรือนทนต่อแรงกระแทกสำหรับสภาพแวดล้อมที่รุนแรงหรือไม่? ใช่ BASEEFA รับรองตัวเรือนให้ทนต่อแรงกระแทก 4 จูลที่ -39°C และ +115°C ส่วน CSA ตรวจสอบแล้วว่าสามารถทนต่อแรงกระแทก 7 จูลที่อุณหภูมิห้อง
• หัววัดนี้รองรับคลาสอุณหภูมิใดบ้าง? หัววัดรองรับ T1 ถึง T5 สำหรับ EPL Ga/Gc และรองรับพิกัดอุณหภูมิหลายระดับสำหรับ EPL Dc โดยขึ้นอยู่กับสภาวะแวดล้อม
• ตอนนี้มีรุ่นนี้อยู่ในสต็อกหรือไม่? มี เรามี 330881-28-00-165-07-02 อยู่ในสต็อกและพร้อมรับคำสั่งซื้อทันที
• ฉันสามารถดาวน์โหลดคู่มือผลิตภัณฑ์ได้หรือไม่? โปรดส่งอีเมลไปที่ sales@nex-auto.com เพื่อขอคู่มือ PDF สำหรับทรานสดิวเซอร์ PROXPAC XL
