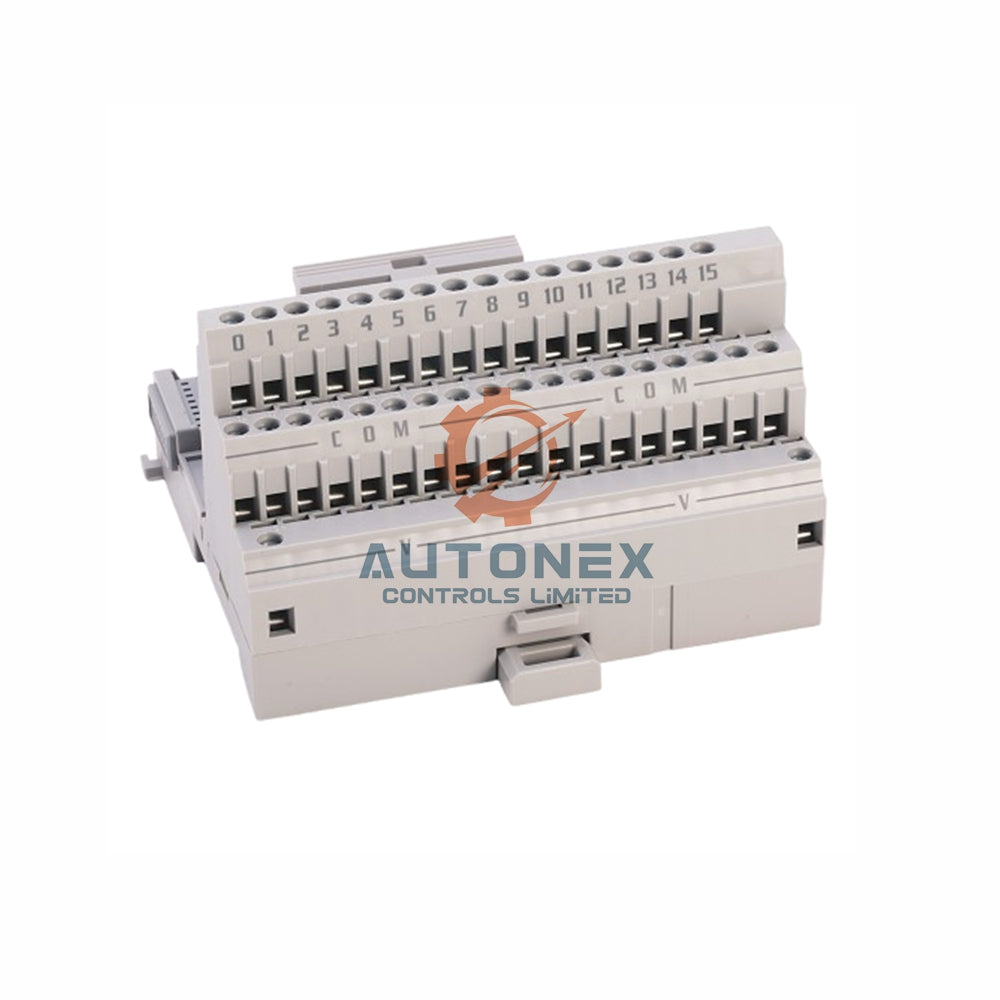

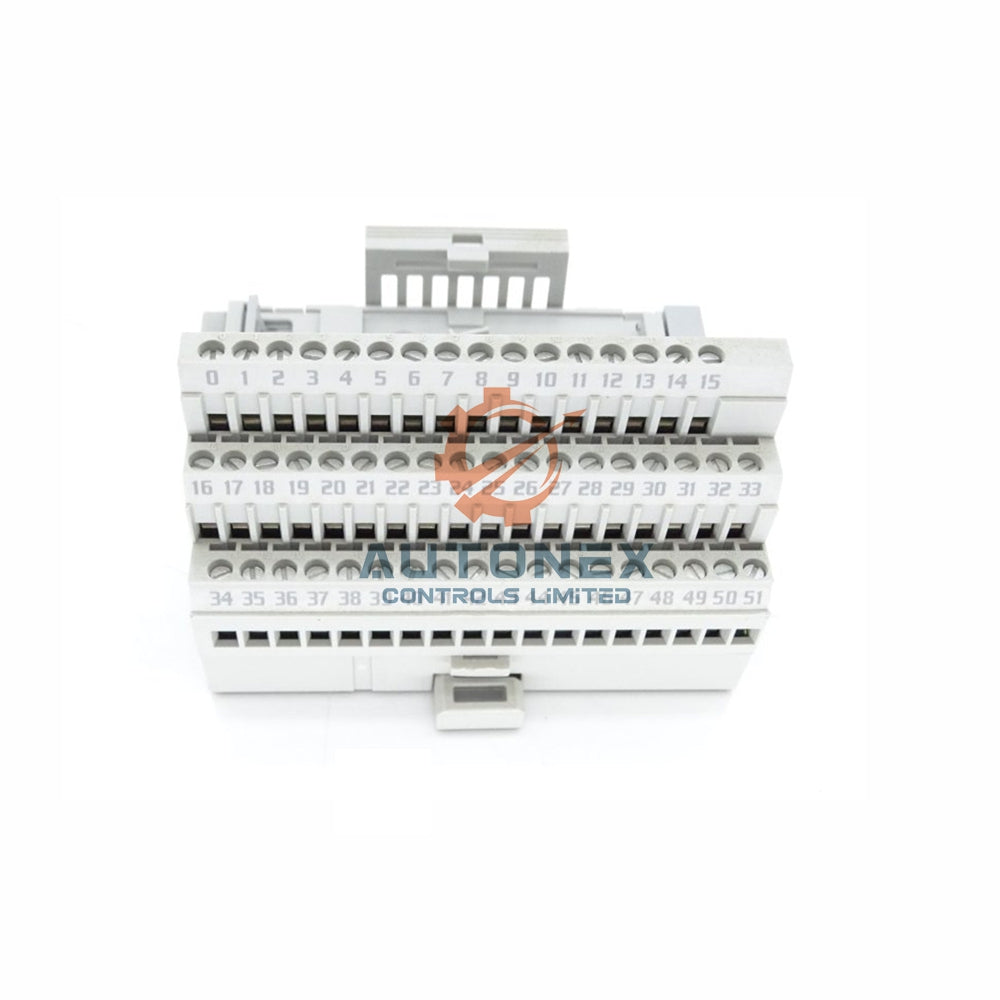

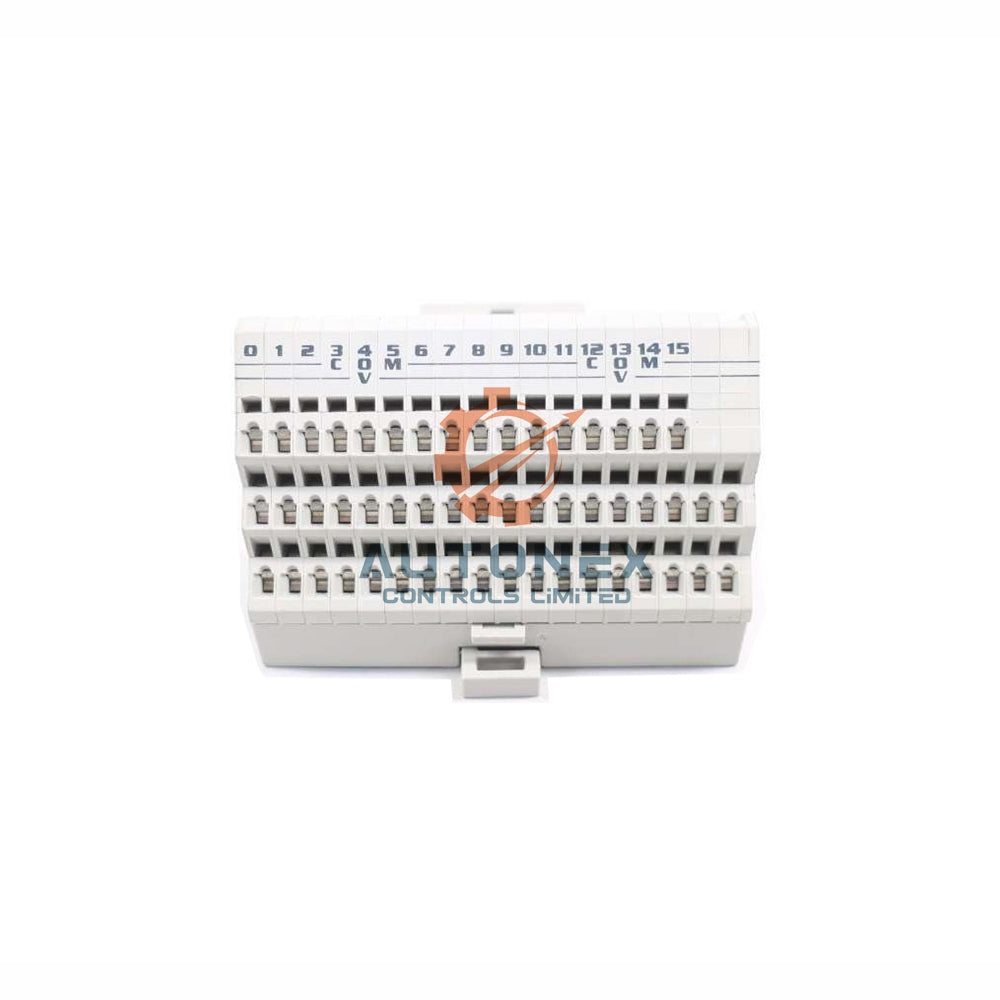

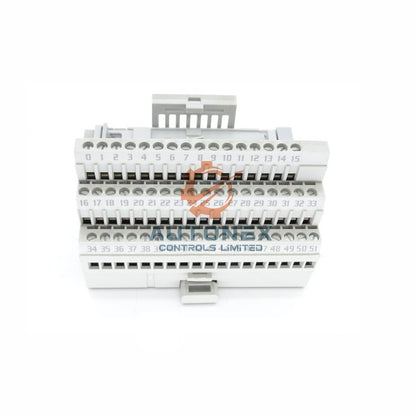

1794-TB3G หน่วยฐานเทอร์มินัล Allen-Bradley Flex I/O

1794-TB3G Flex I/O Terminal Base Unit โดย Allen-Bradley

ข้อมูลจำเพาะทางเทคนิคหลัก

• ผู้ผลิต: Allen‑Bradley
• หมายเลขชิ้นส่วน: 1794-TB3G
• ช่วงแรงดันไฟฟ้า: 31.2V DC/AC, 50/60Hz, 10A (สูงสุด)
• กระแสไฟฟ้ากระดานหลัง: 640 mA @ 5V DC
• การกำหนดขั้วต่อ: ขั้วต่อ I/O 36 จุด + ขั้วต่อร่วม 2 จุด + ขั้วต่อแรงดันไฟฟ้า 2 จุด + ขั้วต่อกราวด์ตัวเครื่อง 10 จุด
• ขนาดสายไฟ: 0.21 – 1.3 มม² (24–16 AWG) สายทองแดงแบบมีแกนหลายเส้น ทนความร้อน 75°C
• ความหนาฉนวน: อย่างน้อย 1.2 มม (3/64 นิ้ว)
• แรงบิดสกรู: 0.56–0.79 นิวตันเมตร (5–7 ปอนด์-นิ้ว)
• แรงดันไฟฟ้าแยก: 50V ต่อเนื่อง (ฉนวนพื้นฐาน ทดสอบที่ 2121V DC เป็นเวลา 60 วินาที)
• ขนาด: 94 x 94 x 69 มม (สูง x กว้าง x ลึก)
• อุณหภูมิการทำงาน: -20 °C ถึง 70 °C (-4 °F ถึง 158 °F) ไม่ต้องลดกำลัง
• อุณหภูมิการเก็บรักษา: -40 °C ถึง 85 °C (-40 °F ถึง 185 °F)
• ความชื้น: 5–95% ไม่ควบแน่น (ทั้งการใช้งานและเก็บรักษา)
• แรงกระแทกและการสั่นสะเทือน: แรงกระแทก 30G, การสั่นสะเทือน 5G (10–500 Hz)

คู่มือการติดตั้งและยึดติด

• ติดตั้ง 1794-TB3G บนราง DIN มาตรฐานเพื่อการติดตั้งที่รวดเร็วและมั่นคง
• สำหรับการติดตั้งถาวร สามารถใช้วิธีติดตั้งบนแผงเป็นทางเลือกได้
• กดลงจนฐานล็อกแน่นกับราง DIN
• ตรวจสอบให้แน่ใจว่าขั้วต่อ FlexBus เชื่อมต่อกับโมดูลโฮสต์อย่างถูกต้อง
• ใช้ขั้วต่อสกรูแบบกราวด์เพื่อเชื่อมต่อสายไฟภาคสนามอย่างมั่นใจ

การกำหนดขั้วต่อและรายละเอียดการเดินสาย

• ขั้วต่อ I/O (36 จุด): เชื่อมต่อสัญญาณเข้า/ออกจากอุปกรณ์ภาคสนาม
• ขั้วต่อร่วม (2 จุด): ให้เส้นทางกลับร่วมสำหรับวงจร
• ขั้วต่อแรงดันไฟฟ้า (2 จุด): แจกจ่ายไฟ 24V DC/AC ให้โมดูล
• ขั้วต่อกราวด์ตัวเครื่อง (10 จุด): ให้การกราวด์เฉพาะเพื่อช่วยลดสัญญาณรบกวน
• ใช้สายทองแดงแบบมีแกนหลายเส้นขนาด 0.21–1.3 มม² พร้อมฉนวน 1.2 มม เพื่อผลลัพธ์ที่ดีที่สุด
• ขั้วต่อทั้งหมดใช้เทคโนโลยีสกรูหนีบเพื่อการเชื่อมต่อที่ทนต่อการสั่นสะเทือน

มาตรฐานสิ่งแวดล้อมและความปลอดภัย

• แรงดันไฟฟ้า: 24V AC/DC (สูงสุด 31.2V)
• ความจุกระแสไฟฟ้า: 10 แอมแปร์ (ต่อเนื่อง)
• กระแส FlexBus: 640 mA @ 5V DC
• การแยกวงจร: 50V ต่อเนื่อง (ฉนวนพื้นฐาน ทดสอบ 2121V DC)
• รหัสอุณหภูมิ: T4A (อเมริกาเหนือ) / T4 (IEC)
• การรับรอง: c‑UL‑us, CSA
• ทำงานได้โดยไม่ต้องลดกำลังในช่วงอุณหภูมิการทำงานทั้งหมด

คำถามที่พบบ่อย (FAQ)

• ถาม: 1794-TB3G เป็นผลิตภัณฑ์แท้ของ Allen‑Bradley หรือไม่?
  ใช่ เราจัดจำหน่ายหน่วย ของแท้ 100% ใหม่เอี่ยม โดยตรงจาก Rockwell Automation
• ถาม: ขนาดสายไฟสูงสุดที่รองรับสำหรับฐานนี้คือเท่าไร?
  รองรับขนาดสูงสุด 16 AWG (1.3 มม²) และต่ำสุด 24 AWG (0.21 มม²) พร้อมฉนวน 1.2 มม
• ถาม: ฐานนี้รองรับการติดตั้งทั้งบนราง DIN และแผงหรือไม่?
  ใช่ 1794-TB3G รองรับทั้งสองวิธีการติดตั้ง
• ถาม: ขอบเขตอุณหภูมิการใช้งานและการเก็บรักษาคืออะไร?
  ใช้งาน: -20 °C ถึง 70 °C; เก็บรักษา: -40 °C ถึง 85 °C – ไม่ต้องลดกำลัง
• ถาม: คุณจัดส่งคำสั่งซื้อเร็วแค่ไหน?
  เราจัดส่งภายใน 5 วันผ่าน FedEx, UPS หรือ DHL – เวลาจัดส่งขึ้นอยู่กับพื้นที่
• ถาม: ตัว "G" ใน 1794-TB3G หมายถึงอะไร?
  ตัว "G" หมายถึงขั้วต่อสกรูแบบกราวด์เพื่อเพิ่มความต้านทานต่อสัญญาณรบกวน
