TSXDEZ32D2 Schneider Electric 32-kanálový modul diskrétnych vstupov

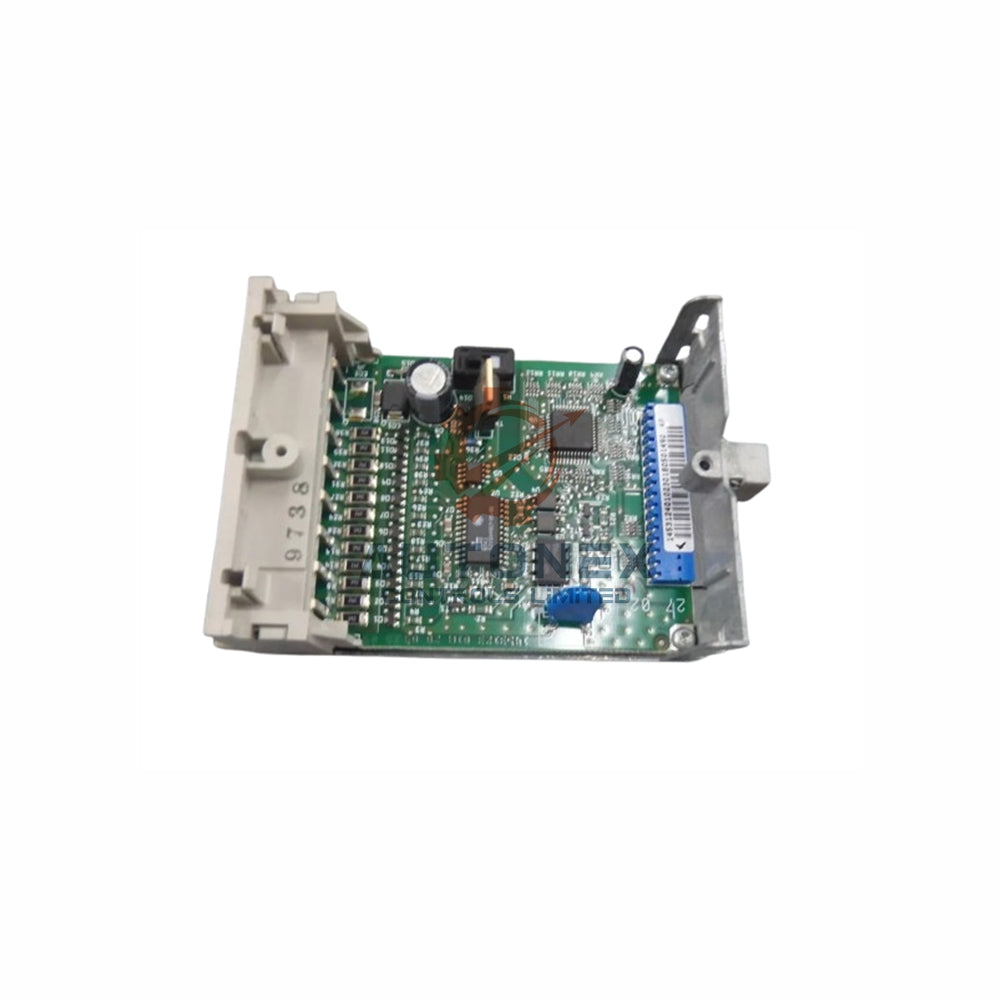

Modul 32 diskrétnych vstupov DC TSXDEZ32D2 Schneider Electric – Modicon TSX Micro

Technické špecifikácie

• Značka: Schneider Electric
• Model: TSXDEZ32D2
• Kategória: Automatizačná platforma Modicon TSX Micro – modul diskrétnych vstupov
• Počet diskrétnych vstupov: 32 kanálov so skrutkovou svorkovnicou
• Napätie diskrétneho vstupu: 24 V DC kladné alebo záporné, 19...30 V
• Prúd diskrétneho vstupu: 7 mA
• Limity vstupného napätia: ≥ 11 V v stave 1, < 5 V v stave 0
• Zaručený prúd v stave 0: ≤ 2 mA
• Zaručený prúd v stave 1: ≥ 6 mA
• Vstupná impedancia: 3.4 Ohm
• Čas odozvy: 0.1...7.5 ms pri prechode zo stavu 0 do stavu 1, 0.1...7.5 ms pri prechode zo stavu 1 do stavu 0
• Normy: IEC 1131-2 Typ 2
• Kompatibilita vstupu: 2/3-vodičové bezdotykové snímače PNP/NPN
• Typ diskrétneho vstupu: prúdový odber
• Spotreba prúdu: kladná, 254 mA
• Izolačné napätie: 1500 V AC počas 1 s
• Zľavový program: PC14
• GTIN: 00785901871095
• Hmotnosť balenia: 2.21 Lbs
• Počet kusov v balení: 1

Kľúčové výkonové vlastnosti

• Typ diskrétneho vstupu s prúdovým odberom zabezpečuje stabilné spínanie priemyselných snímačov a zariadení v teréne.
• Čas odozvy sa pri oboch prechodoch signálu pohybuje v rozmedzí 0.1...7.5 ms a podporuje rýchle pracovné cykly strojov.
• Izolačné napätie 1500 V AC počas 1 s chráni riadiacu jednotku pred elektrickým rušením.
• Vstup je kompatibilný s 2/3-vodičovými bezdotykovými snímačmi s výstupom PNP alebo NPN.
• Vstupná impedancia 3.4 Ohm zachováva integritu signálu aj pri dlhých káblových vedeniach v továrenských prostrediach.
• Súlad s normou IEC 1131-2 Typ 2 potvrdzuje spoľahlivý výkon v skutočných priemyselných podmienkach.

Návod na inštaláciu

• Namontujte modul do stojana Modicon TSX Micro a upevnite ho pomocou dodaných spojovacích prvkov.
• Pripojte zariadenia v teréne k 32 skrutkovým svorkám a dodržte polaritu napätia 24 V DC.
• Pred zapnutím systému skontrolujte, či vstupné napätie zostáva v rozsahu 19...30 V DC.
• Skontrolujte, či prúd v stave 0 neprekračuje 2 mA a prúd v stave 1 dosahuje aspoň 6 mA.
• Overte izoláciu a uzemnenie, aby bola splnená izolačná odolnosť 1500 V AC.
• Používajte indukčné snímače PNP alebo NPN, ktoré zodpovedajú typu vstupu s prúdovým odberom.

Obsah balenia

• 1 x modul diskrétnych vstupov TSXDEZ32D2
• 1 x súprava skrutkových svorkovníc
• 1 x dokumentácia k produktu
• Hmotnosť balenia: 2.21 libry

Doprava

• Objednávky odosielame prostredníctvom spoločností FedEx, UPS a DHL.
• Tovar skladom odosielame z nášho skladu do 5 dní.
• Po prevzatí zásielky prepravcom dostanete údaje na jej sledovanie.

Často kladené otázky

• O: Aké vstupné napätie prijíma TSXDEZ32D2?
  O: Prijíma kladné alebo záporné napätie 24 V DC a pracuje v rozsahu 19...30 V DC.
• O: Koľko vstupných kanálov tento modul poskytuje?
  O: Poskytuje 32 kanálov diskrétnych vstupov pripojených cez skrutkové svorkovnice.
• O: Ktoré snímače sú kompatibilné s týmto modulom?
  O: Vďaka konštrukcii s prúdovým odberom podporuje 2-/3-vodičové indukčné snímače s výstupmi PNP alebo NPN.
• O: Aký je čas odozvy tohto modulu?
  O: Čas odozvy je pri oboch zmenách stavu v rozsahu od 0,1 do 7,5 ms.
• O: Aká je menovitá izolačná odolnosť voči napätiu?
  O: Modul poskytuje izoláciu 1500 V AC počas 1 sekundy na ochranu pripojených zariadení.
• O: Máte tento modul skladom a ako rýchlo ho odosielate?
  O: Udržiavame skladom úplne nové originálne produkty a odosielame ich do 5 dní prostredníctvom DHL, FedEx alebo UPS. Podporujeme 30-dňové vrátenie tovaru.
