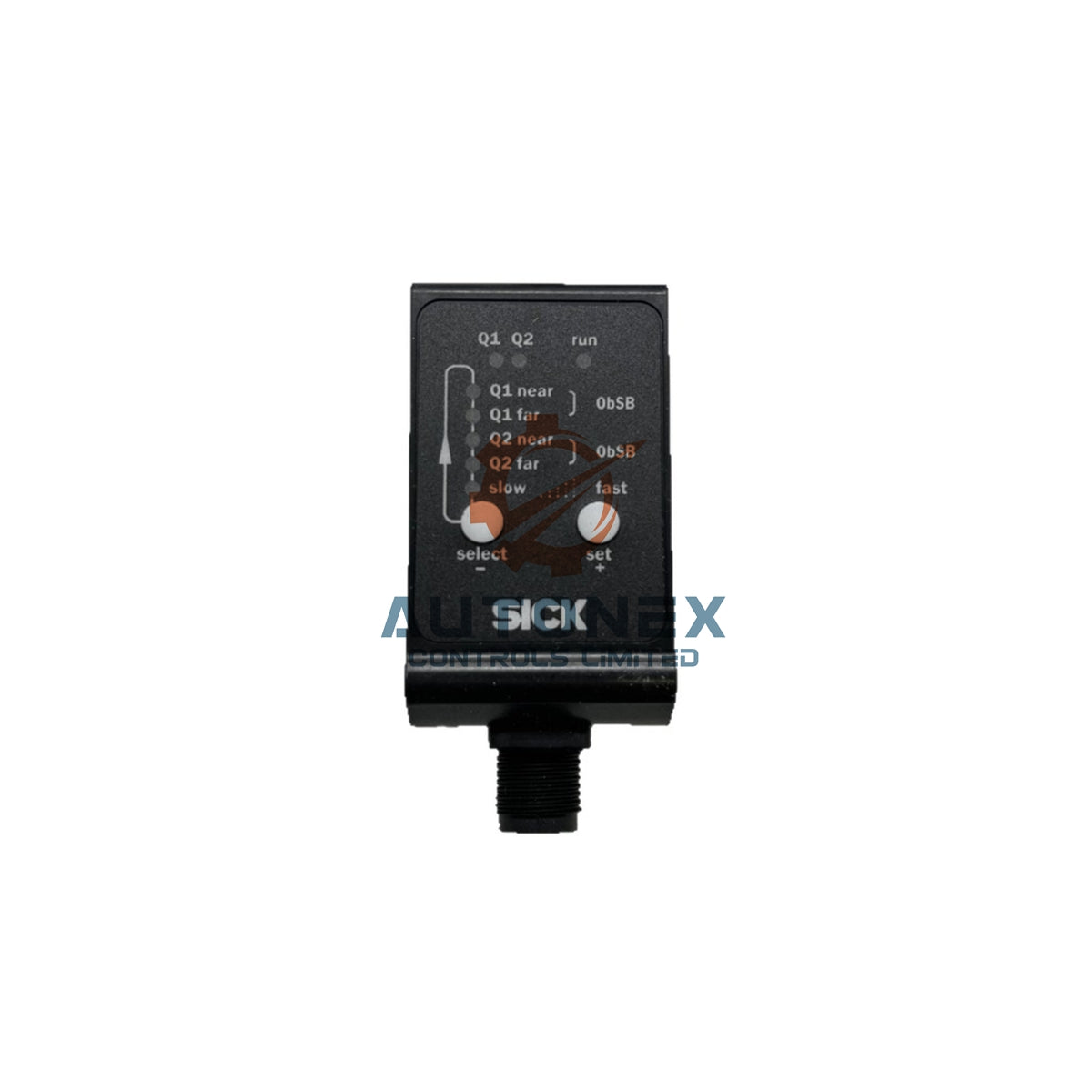

DS35-B15221 SICK laserový snímač vzdialenosti Dx35

DS35-B15221 SICK spínací snímač Dx35 – optický snímač času letu s odozvou 2.5 ms

Technické špecifikácie

• Značka: SICK
• Model: DS35-B15221
• Séria: spínací snímač Dx35
• Číslo dielu: 1057655
• Princíp merania: optické meranie času letu HDDM™
• Merací rozsah: 50 mm až 12,000 mm pri 90 % odrazivosti
• Znížený dosah: 50 mm až 5,300 mm pri 18 % odrazivosti, 50 mm až 3,100 mm pri 6 % odrazivosti
• Zdroj svetla: viditeľná červená laserová dióda, vlnová dĺžka 658 nm
• Trieda lasera: trieda 2 podľa IEC 60825-1:2014 a EN 60825-1:2014
• Výkon lasera: priemerný optický výkon pod 1 mW, špičkový impulzný výkon 250 mW, trvanie impulzu 4 ns, pracovný cyklus 1/250
• Čas odozvy: veľmi rýchly 2.5 ms, rýchly 6.5 ms, stredný 12.5 ms, pomalý 24.5 ms, veľmi pomalý 96.5 ms
• Opakovateľnosť: 0.5 mm až 5 mm v závislosti od nastavenia rýchlosti a faktora odrazu
• Spínacia hysterézia: nastaviteľná od 0 mm do 11,950 mm
• Spínacia frekvencia: až 333 Hz v závislosti od nastavenia rýchlosti
• Digitálne výstupy: 2x push-pull PNP/NPN, Q1 a Q2
• Komunikácia: IO-Link V1.1 na Q1
• Multifunkčný vstup: k dispozícii je vstup MF
• Napájacie napätie: jednosmerné 12 V až 30 V, s ochranou proti prepólovaniu
• Napájanie IO-Link: Vs nad 18 V, keď je IO-Link aktívny
• Príkon: ≤ 1.7 W pri +20 °C, bez záťaže, nastavenie nízkej rýchlosti
• Elektrické pripojenie: 5-pinový konektor M12 samec
• Prevádzková teplota: -30 °C až +55 °C pri Uv ≤ 24 V
• Teplota skladovania: -40 °C až +75 °C
• Stupeň ochrany krytom: IP65 podľa EN 60529
• Rozmery: 32 mm x 58.6 mm x 42.7 mm
• Materiál krytu: plast ABS/PC s optickým okienkom z akrylového skla PMMA
• Hmotnosť: približne 65 g

Kľúčové vlastnosti a funkčné prednosti

• Vysokorýchlostné dva digitálne spínacie výstupy s rýchlou odozvou 2.5 ms
• Viditeľný laserový lúč triedy 2 uľahčuje zarovnanie počas nastavovania
• Digitálne pripojenie IO-Link V1.1 umožňuje prístup k parametrom a vzdialenú konfiguráciu
• Princíp merania HDDM™ poskytuje stabilné hodnoty na rôznych povrchoch cieľov
• Nastaviteľné spínacie okno a hysterézia sa prispôsobia meniacim sa úlohám detekcie
• Kompaktný plastový kryt so stupňom ochrany IP65 je vhodný do náročných priemyselných prostredí
• Nastavenia rýchlej odozvy podporujú dynamické aplikácie so spínacou frekvenciou až 333 Hz

Návod na inštaláciu

• Namontujte DS35-B15221 na pevnú konzolu, aby ste zabránili vibráciám a nesprávnemu zarovnaniu
• Pre presné meranie doby letu nasmerujte snímač kolmo na povrch cieľa
• Pripojte 5-pinový konektor M12 samec k vhodnému káblu so zodpovedajúcim zapojením pinov
• Napájajte jednosmerným napätím 12 V až 30 V a dodržujte limity ochrany proti prepólovaniu
• Pred konečným dotiahnutím skontrolujte zarovnanie pomocou viditeľného laserového bodu triedy 2
• Keď Vs prekročí 18 V, nakonfigurujte parametre IO-Link V1.1 prostredníctvom riadiacej jednotky
• Nastavte spínacie okno a hysteréziu podľa požiadaviek vašej aplikácie
• Udržujte optické okienko z PMMA čisté, aby sa zachovala stanovená opakovateľnosť a dosah

Obsah balenia

• 1x spínací snímač SICK DS35-B15221
• 1x stručný návod na spustenie
• 1x ochranný kryt konektora M12
• 1x originálne balenie

Doprava a podpora

• Na spoľahlivé medzinárodné doručenie využívame FedEx, UPS a DHL
• Objednávky odosielame do 5 dní od potvrdenia platby
• Na oprávnené položky ponúkame možnosť vrátenia do 30 dní
• Všetky kusy sú úplne nové a originálne
• Máme skladové zásoby, aby sme mohli rýchlo spracovať objednávky

Často kladené otázky

• O: Aký je maximálny merací dosah snímača DS35-B15221?
  O: Snímač meria až do 12 000 mm pri 90 % odrazivosti. Dosah klesá na 5 300 mm pri 18 % odrazivosti a na 3 100 mm pri 6 % odrazivosti.
• O: Akú triedu lasera používa tento snímač?
  O: Používa viditeľnú červenú laserovú diódu triedy 2 podľa noriem IEC 60825-1:2014 a EN 60825-1:2014.
• O: Aký je čas odozvy?
  O: Nastavenie Super Fast dosahuje 2,5 ms. Ďalšie možnosti sú Fast 6,5 ms, Medium 12,5 ms, Slow 24,5 ms a Super Slow 96,5 ms.
• O: Podporuje DS35-B15221 IO-Link?
  O: Áno. Pri napájacom napätí vyššom ako 18 V podporuje IO-Link V1.1 na Q1.
• O: Aká je spínacia frekvencia?
  O: Spínacia frekvencia dosahuje až 333 Hz v závislosti od zvoleného nastavenia rýchlosti.
• O: Aký je rozsah prevádzkovej teploty?
  O: Snímač funguje pri teplote od -30 °C do +55 °C s Uv ≤ 24 V.
• O: Aký je stupeň ochrany krytu?
  O: Kryt má stupeň ochrany IP65 podľa normy EN 60529.
• O: Aká je opakovateľnosť tohto snímača?
  O: Opakovateľnosť sa pohybuje od 0,5 mm do 5 mm v závislosti od nastavenia rýchlosti a faktora odrazivosti.
• O: Aké elektrické pripojenie používa?
  O: Používa 5-pinový konektor M12 samec.
• O: V akom stave je produkt?
  O: Všetky kusy sú úplne nové a originálne.
