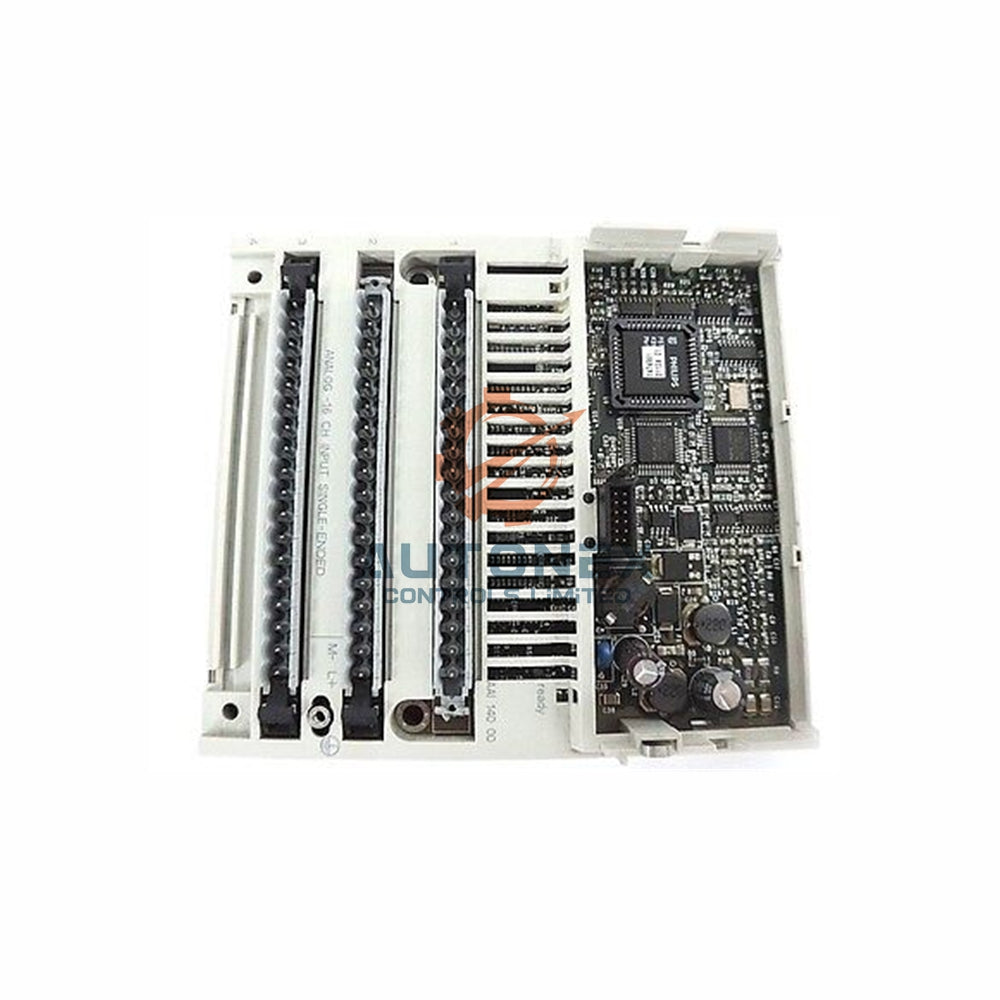

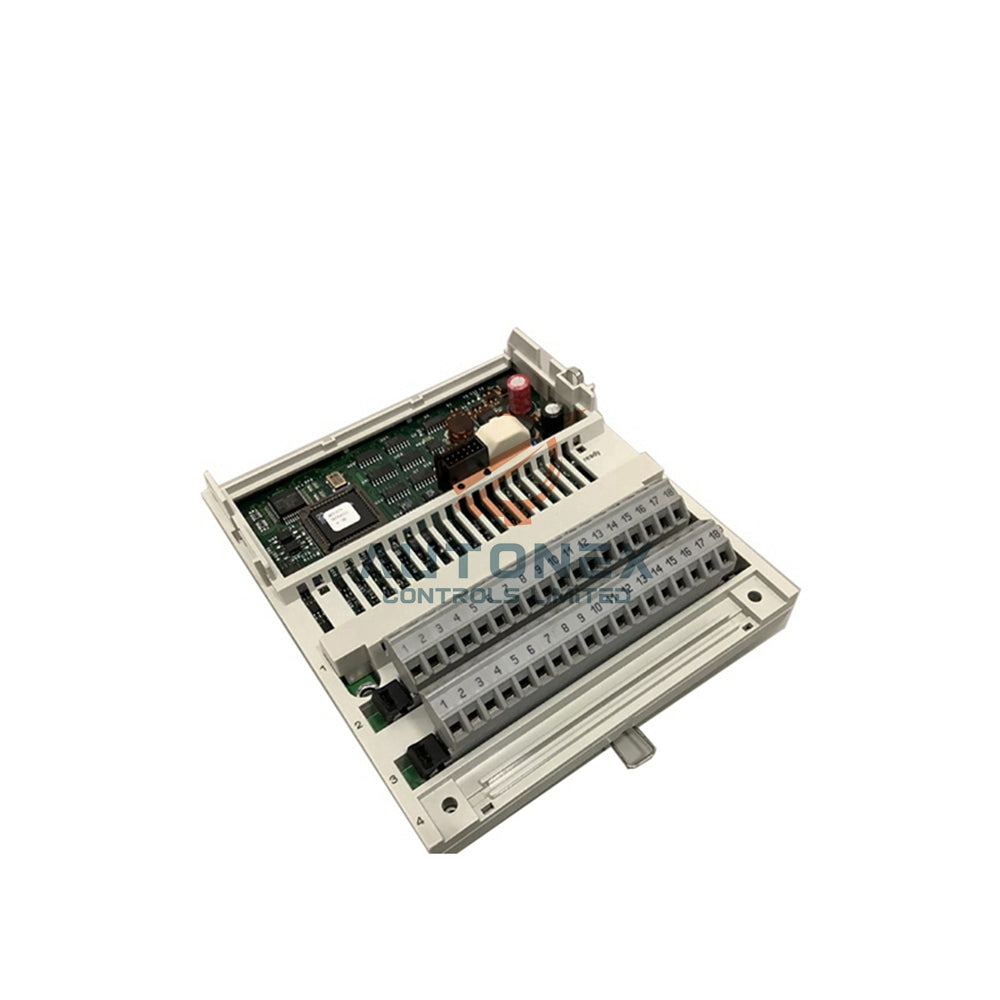

Vstupný modul Schneider Modicon Momentum 170ADI34000

Diskrétny vstupný základný modul 170ADI34000 Schneider Electric Modicon Momentum

Kľúčové technické špecifikácie

• Značka: Schneider Electric
• Model: 170ADI34000
• Séria: Modicon Momentum
• Kanály: 16 vstupov v jednej skupine
• Typ signálu: 24 V DC, IEC 1131-2 typ 1+, aktívna vysoká úroveň
• Rozsah napätia: 19,2 až 30 V DC
• Vstupný prúd: 6 mA na kanál pri 24 V DC, pričom garantovaná hodnota pre stav ZAP je 2,5 mA
• Vstupný odpor: 4 kΩ
• Izolácia: 500 V AC medzi poľom a zbernicou
• Diagnostika: Bez hlásenia porúch jednotlivých kanálov do adaptéra
• Čas odozvy: 2,2 ms pri prechode z VYP na ZAP a 3,3 ms pri prechode zo ZAP na VYP

Elektrické údaje a údaje o napájaní

• Napájacie napätie: 24 V DC, tolerovaný rozsah 19,2 až 30 V
• Prúd zbernice: 250 mA pri 24 V DC interná spotreba
• Príkon: typicky 3 W, maximálne 5 W
• Menovitá izolačná úroveň: 500 V AC medzi poľom a zbernicou
• Vstupný prah: minimálne 2,5 mA pre garantovaný stav ZAP

Fyzické a environmentálne údaje

• Rozmery: 125 × 141,5 × 47,5 mm (V × Š × H)
• Hmotnosť: 0,35 kg
• Stupeň krytia: IP20
• Prevádzková teplota: Overte v údajovom liste výrobcu
• Skladovacia teplota: Overte v údajovom liste výrobcu
• Relatívna vlhkosť: Overte v údajovom liste výrobcu

Návod na inštaláciu

• Namontujte základný modul na štandardnú DIN lištu v chránenej skrini.
• Pred zapojením overte, či sa napájacie napätie pohybuje v rozsahu 19,2 až 30 V DC.
• Pripojte zariadenia v teréne k 16 vstupným svorkám a dodržte polaritu signálu.
• Vstupné vodiče veďte oddelene od silových káblov, aby ste znížili elektrické rušenie.
• Overte izolačnú hranicu 500 V AC a správne uzemnite rozvádzač.
• Pred uvedením systému do prevádzky otestujte každý kanál pomocou známeho zdroja 24 V DC.

Obsah balenia

• Jeden diskrétny vstupný základný modul Schneider Electric 170ADI34000
• Jedna ochranná prepravná škatuľa
• Doručenie prostredníctvom FedEx, UPS alebo DHL

Často kladené otázky

• Otázka: V akom stave je tento modul?
  Odpoveď: Každá jednotka je úplne nová a originálna. Máme skladové zásoby pripravené na okamžité vybavenie objednávky.
• Otázka: Ako rýchlo odosielate?
  Odpoveď: Objednávky odosielame do 5 dní prostredníctvom FedEx, UPS alebo DHL.
• Otázka: Môžem výrobok vrátiť?
  Odpoveď: Áno, prijímame vrátenie tovaru do 30 dní od doručenia.
• Otázka: Koľko vstupných kanálov ponúka modul 170ADI34000?
  Odpoveď: Poskytuje 16 diskrétnych vstupných kanálov usporiadaných v jednej skupine.
• Otázka: Aké vstupné napätie tento modul podporuje?
  Odpoveď: Podporuje 24 V DC v rozsahu 19,2 až 30 V DC.
• Otázka: Aký je čas odozvy každého kanála?
  Odpoveď: Prechod z VYP na ZAP trvá 2,2 ms a prechod zo ZAP na VYP trvá 3,3 ms.
• Otázka: Hlási modul poruchy kanálov?
  Odpoveď: Nie, do adaptéra neodosiela diagnostické údaje o jednotlivých kanáloch.
• Otázka: Akú úroveň izolácie poskytuje?
  Odpoveď: Poskytuje izoláciu 500 V AC medzi poľom a zbernicou.
