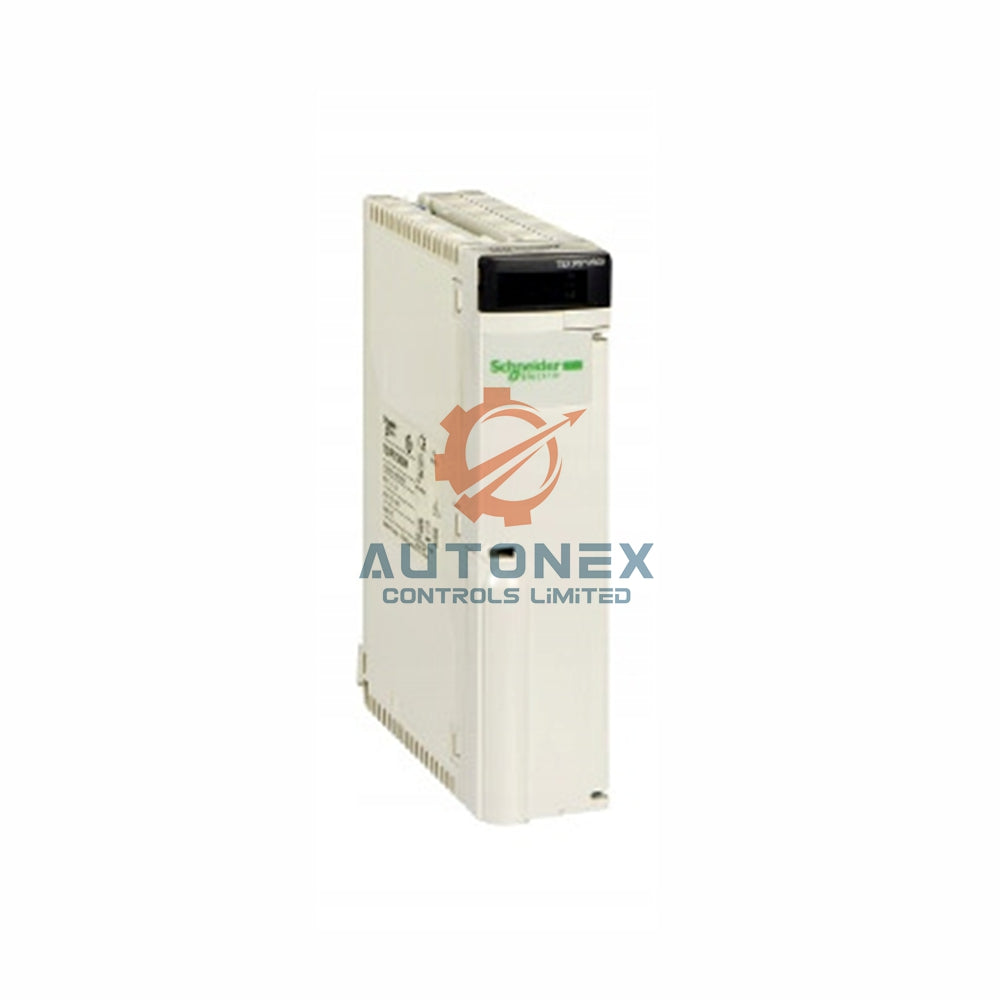

TSXPSY5520M Schneider Модуль питания 24-48VDC 50W

Модуль питания Schneider Modicon Premium TSXPSY5520M – промышленное решение для электропитания мощностью 50 Вт

Основные технические характеристики

• Бренд: Schneider Electric
• Модель: TSXPSY5520M
• Категория: Модуль питания
• Серия: Платформа автоматизации Modicon Premium
• Первичное напряжение: 24...48 В пост. тока (19,2...60 В)
• Входной ток: ≤1500 мА при 48 В; ≤3000 мА при 24 В
• Пусковой ток: 15 А при 24 В и 48 В
• Общая полезная мощность вторичной цепи: 50 Вт
• Выходная мощность вторичной цепи: 19 Вт при 24 В пост. тока; 35 Вт при 5 В пост. тока
• Ток при вторичном напряжении: 0,8 А при 24 В пост. тока (питание реле); 7 А при 5 В пост. тока

Защита и устойчивость к условиям окружающей среды

• Тип защиты: Внутренний предохранитель 5 А (первичная цепь, 5 x 20 мм, с выдержкой времени)
• Защита вторичной цепи: Защита от перегрузки, перенапряжения и короткого замыкания
• Сопротивление изоляции: ≥10 мОм между первичной цепью и землёй; ≥10 мОм между первичной и вторичной цепями
• Электрическая прочность: 2000 В между первичной цепью и землёй; 2000 В между первичной и вторичной цепями
• Устойчивость к микропрерываниям: 1 мс
• Рабочая температура: 32…140 °F (0…60 °C)
• Температура хранения: -13…158 °F (-25…70 °C)
• Относительная влажность: 10…95 % без конденсации (эксплуатация); 5…95 % (хранение)
• Рабочая высота над уровнем моря: 0...6561.68 ft (0...2000 м)
• Степень защиты IP: IP20; степень загрязнения 2

Сигнализация, стандарты и сертификация

• Локальная сигнализация: 1 зелёный светодиод наличия напряжения (OK); 1 красный светодиод неисправности батареи (BAT)
• Маркировка: CE
• Стандарты: IEC 61131-2, UL 508, CSA C22.2 No 142, CSA C22.2 No 213 Class I Division 2 Groups A-D, 73/23/EEC, 89/336/EEC, 92/31/EEC, 93/68/EEC
• Сертификация изделия: RMRS, DNV, LR, ABS, RINA, GL, BV
• Защитная обработка: TC
• Формат модуля: Двойной
• Масса изделия: 1.96 lb (0,89 кг)

Руководство по установке

• Установите модуль на заднюю панель Modicon Premium внутри шкафа управления.
• Перед подключением убедитесь, что входное напряжение находится в диапазоне от 19,2 до 60 В пост. тока.
• Подключите провода первичной цепи к предназначенным для этого клеммам, соблюдая полярность.
• После включения проверьте зелёный светодиод OK, подтверждающий наличие напряжения.
• Следите за красным светодиодом BAT, сигнализирующим о неисправности батареи.
• Для оптимальной работы поддерживайте температуру окружающей среды в диапазоне от 0 до 60 °C.
• Обеспечьте устойчивость к микропрерываниям длительностью не менее 1 мс для бесперебойной работы.
• Для защиты используйте в первичной цепи предохранитель 5 А с выдержкой времени.

Комплект поставки

• 1 x Модуль питания Schneider TSXPSY5520M
• 1 x Лист документации изделия
• Размеры упаковки: 3.7 in (В) x 7.09 in (W) x 10.2 in (L)
• Масса упаковки: 1.96 lb (0,89 кг)
• Страна происхождения: Франция (FR)
• GTIN: 3389110725636

Доставка и поддержка

• Мы осуществляем доставку через FedEx, UPS и DHL по всему миру.
• Заказы покидают наш склад в течение 5 дней после подтверждения.
• Мы поддерживаем возврат подходящих товаров в течение 30 дней.
• Все устройства новые и оригинальные.
• Эта модель есть в наличии для немедленной обработки заказа.

Часто задаваемые вопросы

• В: Каков диапазон входного напряжения TSXPSY5520M?
  О: Модуль поддерживает напряжение от 19,2 до 60 В пост. тока; номинальное входное напряжение составляет 24 или 48 В пост. тока.
• В: Какую мощность вторичной цепи обеспечивает этот модуль?
  О: Общая мощность составляет 50 Вт: 19 Вт при 24 В пост. тока и 35 Вт при 5 В пост. тока.
• В: Какие функции защиты предусмотрены в TSXPSY5520M?
  О: Вторичная цепь оснащена защитой от перегрузки, перенапряжения и короткого замыкания.
• В: Каков диапазон рабочей температуры?
  О: Модуль работает при температуре от 0 до 60 °C (от 32 до 140 °F).
• В: Имеет ли этот модуль сертификацию для взрывоопасных зон?
  О: Да, он имеет сертификаты CSA C22.2 No 213 Class I Division 2 Groups A, B, C и D.
• В: Как быстро вы отправляете TSXPSY5520M?
  О: Мы отправляем заказ в течение 5 дней через DHL, FedEx или UPS.
• В: Можно ли вернуть изделие, если оно мне не подойдёт?
  О: Да, мы принимаем возвраты в течение 30 дней с момента доставки.
