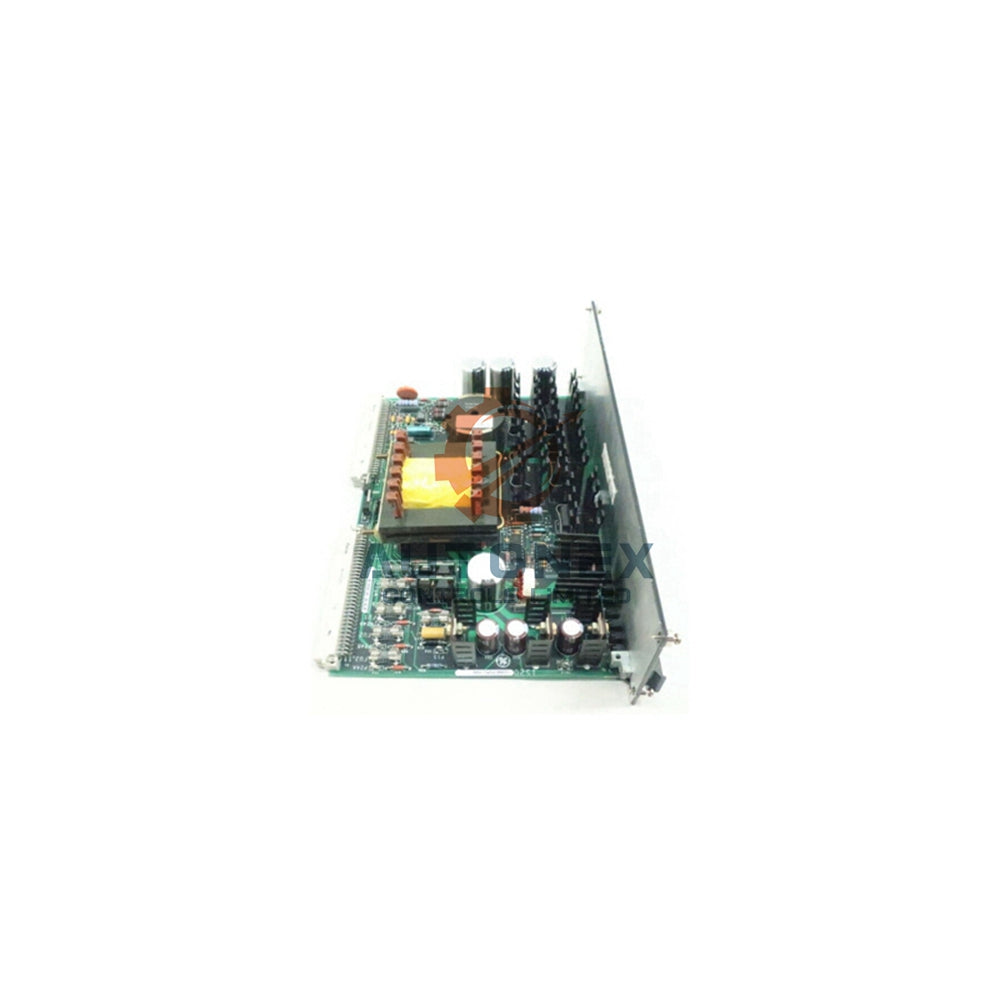

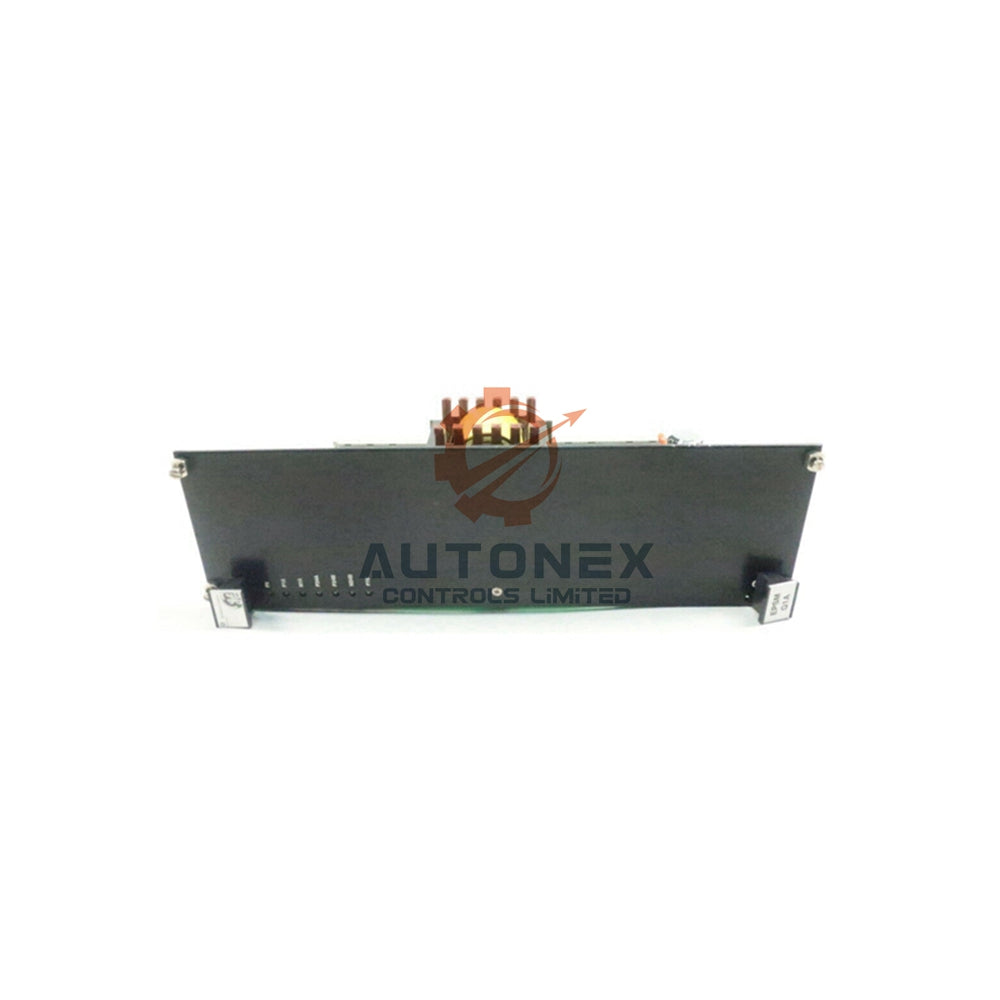

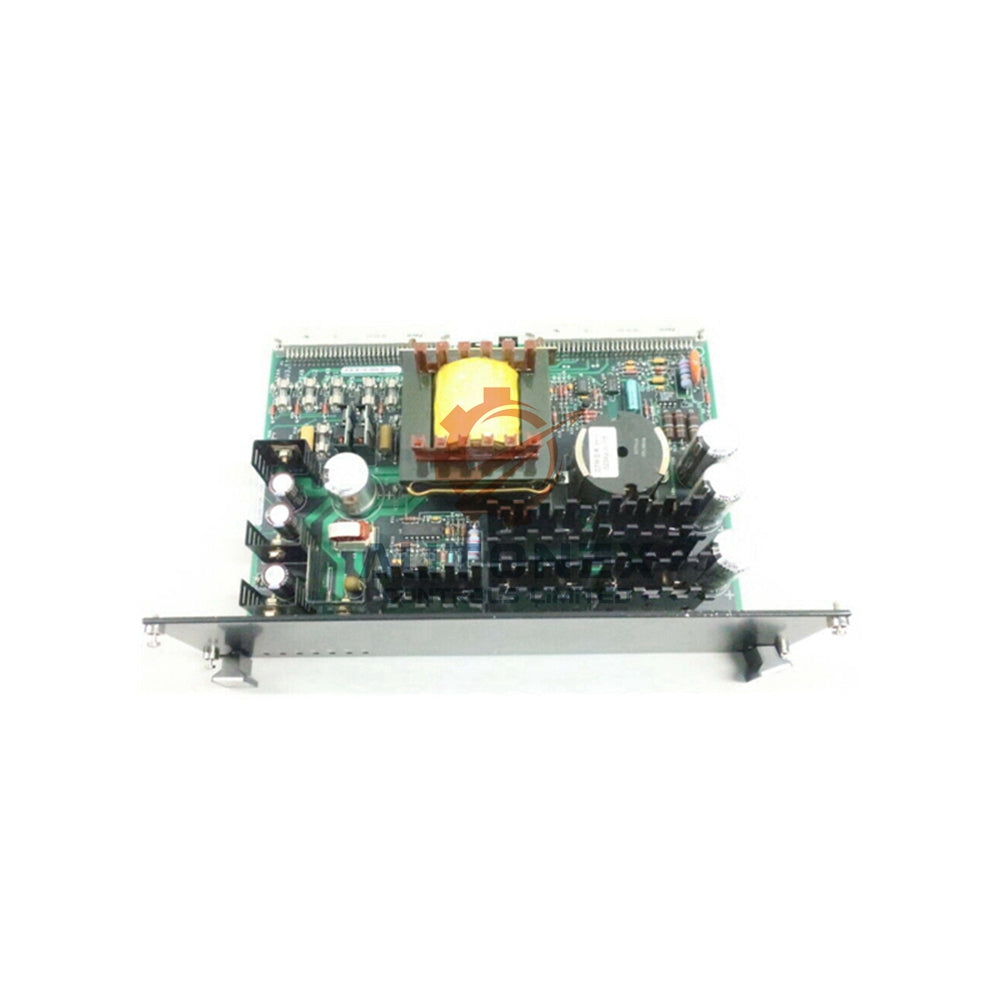

IS200EPSMG1A GE Модуль питания возбудителя EX2100

Модуль питания возбудителя GE IS200EPSMG1A – серия EX2100

Основные технические характеристики

• Бренд и номер детали: General Electric IS200EPSMG1A (модуль питания возбудителя)
• Входное напряжение: 125 В постоянного тока от модуля распределения питания (PDM)
• Промежуточное напряжение: 50 В постоянного тока (стадия понижающего регулятора)
• Выходные напряжения: +5 В, 15 В, 24 В для задней панели; изолированное +70 В для смачивания контактов; 24 В для внешних нагрузок (вентиляторы, crowbar, детектор заземления)
• Изоляция: Трансформатор обеспечивает высоковольтную изоляцию между входным источником и управляющими выходами
• Крепление: Вставляется в заднюю панель питания возбудителя (EPBP), расположенную под шкафом управления
• Вес: 1 фунт 8 унций (примерно 0,68 кг)
• Справочник: GEI-100462 / GEH-6632 (руководство пользователя EX2100)
• Эксплуатационные условия: Разработан для промышленных шкафов турбин; отличная помехозащищённость согласно спецификациям EX2100

Основные функции и области применения

• Двухступенчатое преобразование: Понижающий регулятор сначала снижает 125 В до 50 В, затем push-pull инвертор генерирует несколько изолированных выходов.
• Управление возбуждением (EPSMG1): Каждый контроллер M1, M2, C использует три независимых модуля IS200EPSMG1A для резервирования.
• Подача внешнего питания: Обеспечивает 24 В для модуля размагничивания (EDEX), crowbar, детектора заземления (EGDM) и модулей напряжения/тока поля.
• Смачивание контактов: Подаёт изолированное +70 В на клеммные платы (ECTB/EXTB) для надёжного обнаружения сухих контактов.
• Примечание по версии: Эта плата ревизии "A" несовместима с более старыми вариантами.

Часто задаваемые вопросы (FAQ)

• Какова основная функция IS200EPSMG1A? Преобразует 125 В постоянного тока от PDM в +5 В, +15 В и +24 В, необходимые для контроллеров возбуждения EX2100 и внешних модулей.
• Обеспечивает ли этот модуль изоляцию? Да, трансформатор внутреннего push-pull инвертора обеспечивает высоковольтную изоляцию между входным источником и управляющими выходами.
• Можно ли использовать этот модуль в резервной системе EX2100? Безусловно. В резервных конфигурациях каждый контроллер (M1, M2, C) получает свой независимый IS200EPSMG1A для повышения отказоустойчивости.
• Какова ваша политика возврата? Мы принимаем возвраты в течение 30 дней при условии, что товар находится в оригинальном новом состоянии.
• Есть ли IS200EPSMG1A в наличии? Да, у нас есть на складе этот модуль серии General Electric EX2100.
