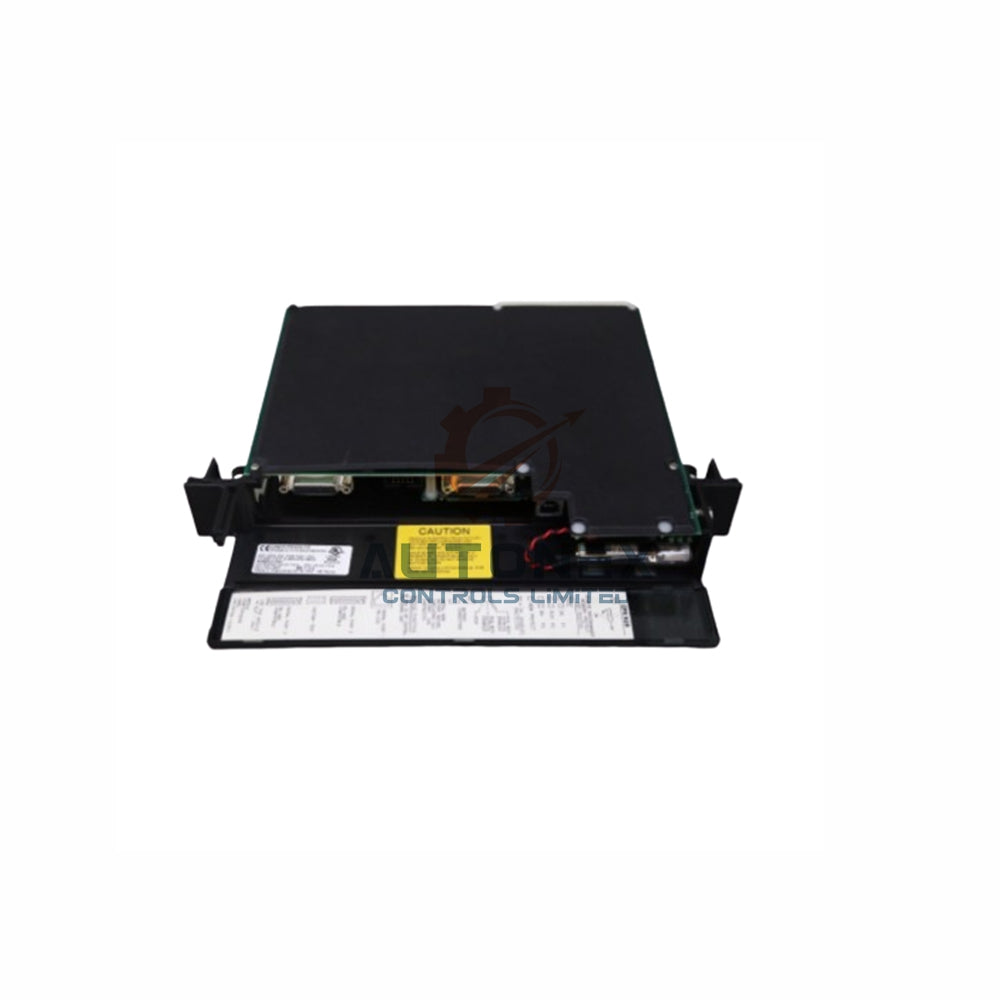

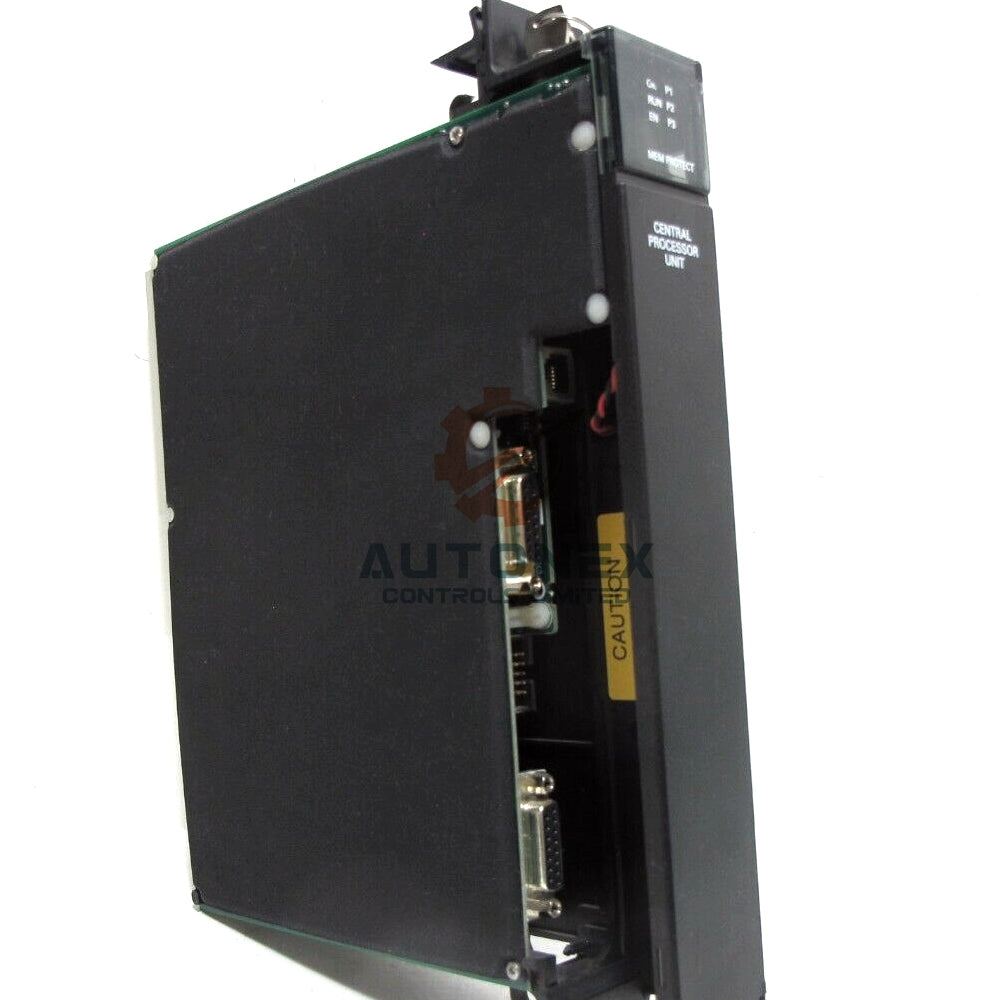

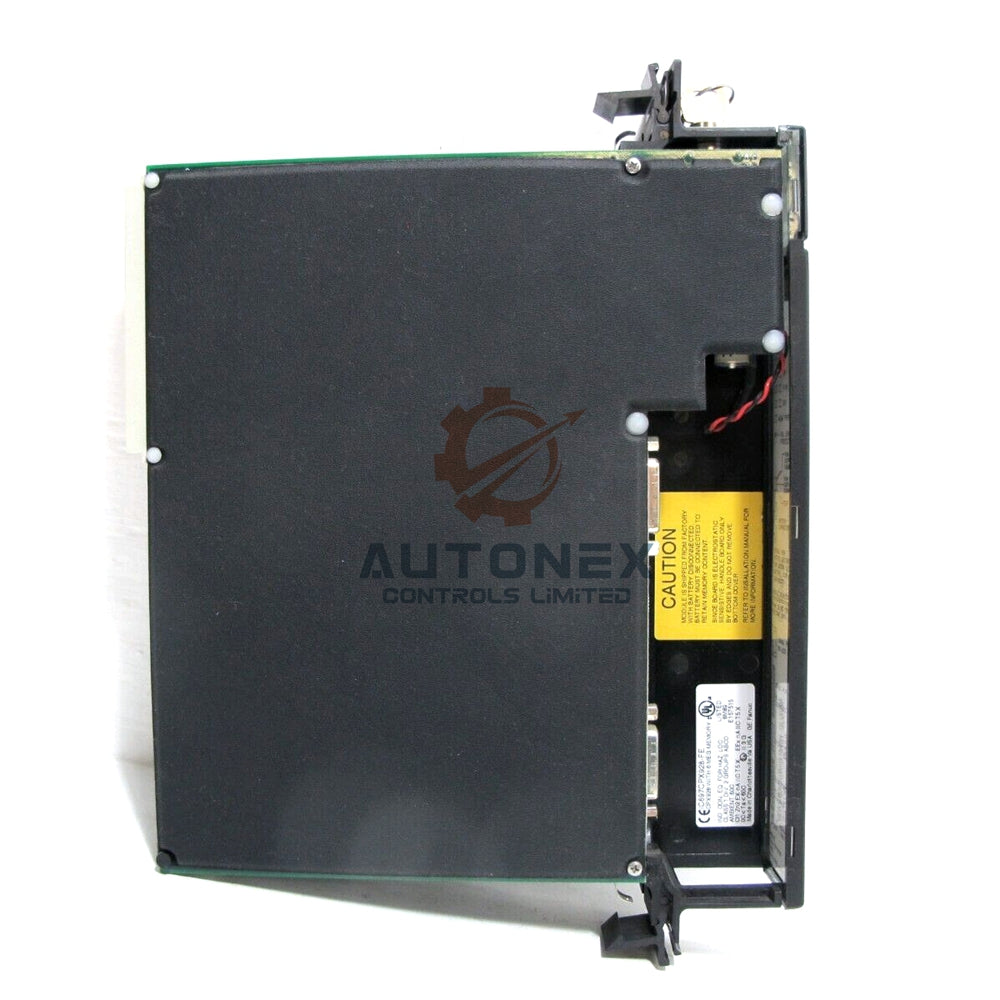

Модуль процессора IC697CPX935 GE Fanuc

IC697CPX935 — продвинутый однослайтовый ЦП для крупномасштабных систем управления

Технические характеристики процессора и ядра

• Производитель: Emerson Automation (ранее GE Fanuc)
• Модель: IC697CPX935 центральный процессорный блок
• Процессор: 80486DX4 с тактовой частотой 96 МГц
• Скорость булевых операций: 0,4 микросекунды на инструкцию
• Объём ОЗУ: 1 МБ памяти с резервным питанием от батареи
• Флеш-память: 256 КБ для хранения прошивки
• Резервное питание от батареи: требуется батарея IC697ACC701
• Требование к слоту: установка в один слот

Ёмкость и производительность ввода/вывода

• Дискретный ввод/вывод: максимум 12 000 точек (любая комбинация)
• Аналоговый ввод/вывод: ёмкость 8 000 слов
• Обработка данных: поддержка вычислений с плавающей запятой
• Требования к питанию: 5 В постоянного тока при 3,1 Ампера
• Диапазон температур: рабочий от 0°C до 60°C
• Требование к охлаждению: принудительное воздушное охлаждение необходимо при температуре выше 50°C

Связь и подключение

• Серийные порты: всего 3 коммуникационных порта
• Порт 1: интерфейс RS-232
• Порты 2 и 3: RS-485 9-контактный D-образный разъем
• Поддержка протоколов: SNP Slave, Break-Free SNP Slave
• Сетевые опции: LAN или модули интерфейса связи
• Шина: коммуникация формата VME C.1

Требования к охлаждению и окружающей среде

• Максимальная температура: 50°C без внешнего охлаждения
• Варианты охлаждения:
  • IC697ACC721 (вентилятор 120 В переменного тока)
  • IC697ACC724 (вентилятор 240 В переменного тока)
  • IC697ACC744 (вентилятор 24 В постоянного тока)
• Диапазон рабочих температур: от 0°C до 60°C при надлежащем охлаждении
• Переключатель управления: 3-позиционный контроль запуск/стоп

Совместимые системные компоненты

• Семейство модулей ввода/вывода GE IC697
• Аналоговые и дискретные входные/выходные карты
• Модули связи и интерфейса
• Контроллеры шины IC660 и IC661
• Алфавитно-цифровые процессоры дисплея
• Программируемые дисплейные устройства
• Модули интерфейса LAN и связи

Программирование и конфигурация

• Программные платформы: На базе MS-DOS или Windows
• Операционные системы: Совместимо с Windows NT, Windows 95
• Обновления прошивки: Память Flash позволяет легко обновлять
• Конфигурация: Программирование с подключением к компьютеру
• Управление в реальном времени: Непрерывный мониторинг системы

Содержимое упаковки

• Модуль процессора IC697CPX935
• Техническая документация
• Руководство по установке
• Крепежные элементы
• Информация о совместимости

Доставка & Поддержка

• Наличие: В наличии, готов к отправке
• Время обработки: максимум 5 рабочих дней
• Методы доставки: Доступны FedEx, UPS, DHL
• Состояние продукта: Новый, оригинальный с завода
• Техническая поддержка: предоставление экспертных знаний по приложениям
• Политика возврата: гарантия удовлетворения в течение 30 дней

Идеальные сценарии применения

• Крупномасштабные системы управления процессами
• Сложная автоматизация производства
• Проекты с обширными требованиями к вводу/выводу
• Системы коммуникации с несколькими сетями
• Приложения для мониторинга с интенсивной обработкой данных
• Выполнение сложных алгоритмов управления

Часто задаваемые вопросы

• Какие решения для охлаждения рекомендуются?
  IC697CPX935 требует принудительного воздушного охлаждения при температуре выше 50°C. Выбирайте вентиляторы на 120VAC, 240VAC или 24VDC в зависимости от доступности питания на вашем объекте.
• Какие преимущества флэш-памяти для пользователей?
  256 КБ флэш-памяти позволяют легко обновлять прошивку без физической замены EPROM, что снижает время простоя и затраты на обслуживание.
• Какие протоколы связи поддерживаются?
  Все порты поддерживают протокол SNP Slave, а порты 1 и 2 дополнительно поддерживают Break-Free SNP Slave для гибких сетевых конфигураций.
• Может ли этот ЦПУ обрабатывать смешанные системы с аналоговыми и дискретными сигналами?
  Да, ЦПУ поддерживает любую комбинацию из 12 000 точек ввода/вывода, включая до 8 000 аналоговых слов для сложных смешанных сигналов.
• Какое программное обеспечение для программирования совместимо?
  ЦПУ программируется с использованием программного обеспечения на базе MS-DOS или Windows, работающего на операционных системах Windows NT или Windows 95.
