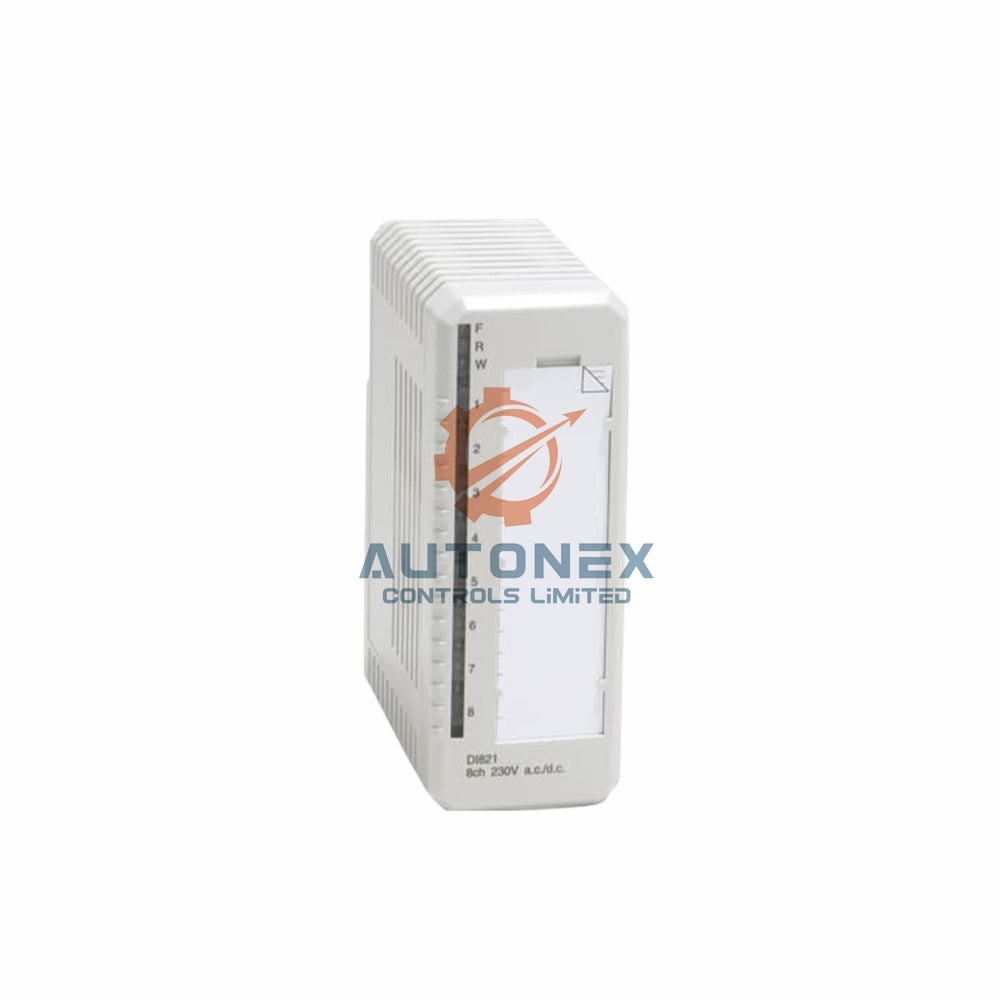

ABB DI821 230В AC/DC Цифровой входной модуль | 8-канальный

ABB DI821 8-канальный цифровой входной модуль 230В AC/DC

Модуль ABB DI821 предлагает восемь цифровых входов для систем ввода-вывода S800. Он поддерживает сигналы как 230В AC, так и 220В DC с индивидуальной изоляцией каждого канала. Этот продвинутый модуль обеспечивает надежную работу в высоковольтных промышленных приложениях.

Ключевые особенности

• Восемь входных каналов 230В AC/DC с токовым поглощением
• Индивидуально изолированные каналы для максимальной безопасности
• Двойной контроль напряжения через каналы 1 и 8
• Индивидуальные индикаторы состояния каналов
• Встроенная аналоговая фильтрация 6 мс
• Совместимость с TU811V1 и другими MTU

Технические характеристики

• Бренд: ABB
• Модель: DI821
• Артикул: 3BSE008550R1
• Входное напряжение AC: 164-264В AC для состояния "1"
• Входное напряжение DC: 175-275В DC для состояния "1"
• Входной ток AC: 11 мА при 230В AC
• Входной ток DC: 1.6 мА при 220В DC
• Входное сопротивление: 21 кОм (AC), 134 кОм (DC)
• Изоляция: Индивидуальная изоляция каналов
• Время фильтрации: выбор из 2, 4, 8, 16 мс
• Диапазон частот: 47-63 Гц
• Максимальная длина кабеля: 200 метров AC, 600 метров DC
• Потребляемая мощность: типично 2.8 Вт

Установка и подключение

• Совместимость с системами ввода-вывода S800
• Рекомендуемый крутящий момент 0.5-0.6 Нм
• Длина зачистки провода 6-7.5 мм
• Поддержка стандартных размеров проводов
• Легкая интеграция с MTU ABB

Эксплуатационные характеристики

• Рабочая температура: от 0 до +55°C
• Температура хранения: от -40 до +70°C
• Класс защиты: IP20
• Относительная влажность: 5-95% без конденсации
• Сертификаты для морских условий: ABS, BV, DNV, LR

Физические размеры

• Ширина: 45 мм (1.77”)
• Глубина: 102 мм (4.01”)
• Высота: 119 мм (4.7”)
• Вес: 0.18 кг (0.4 фунта)

Совместимость

• Разработан для платформы ввода-вывода S800
• Работает с сериями TU811, TU813, TU831
• Совместим с моделями TU839, TU851
• Код ключа: AC

Информация о доставке

• Надежная промышленная упаковка
• Международная доставка через FedEx, UPS, DHL
• Полная документация в комплекте

Часто задаваемые вопросы

Как работает контроль напряжения на DI821?

Канал 1 контролирует каналы 2-4, в то время как канал 8 контролирует каналы 5-7 на предмет потери напряжения.

Какова спецификация аналогового фильтра?

Модуль включает аналоговый фильтр 6 мс с характеристиками задержки включения/выключения 5/28 мс.

Можно ли использовать одновременно сигналы AC и DC?

Да, модуль поддерживает смешанную работу с AC и DC сигналами на разных каналах.

Каковы ограничения по длине кабеля?

Для AC сигналов поддерживается длина до 200 метров, для DC сигналов — до 600 метров.

Сколько каналов имеют индивидуальную изоляцию?

Все восемь каналов имеют индивидуальную изоляцию для повышения безопасности.
