ABB DI803 230В AC/DC Цифровой входной модуль | 8-канальный S800 I/O

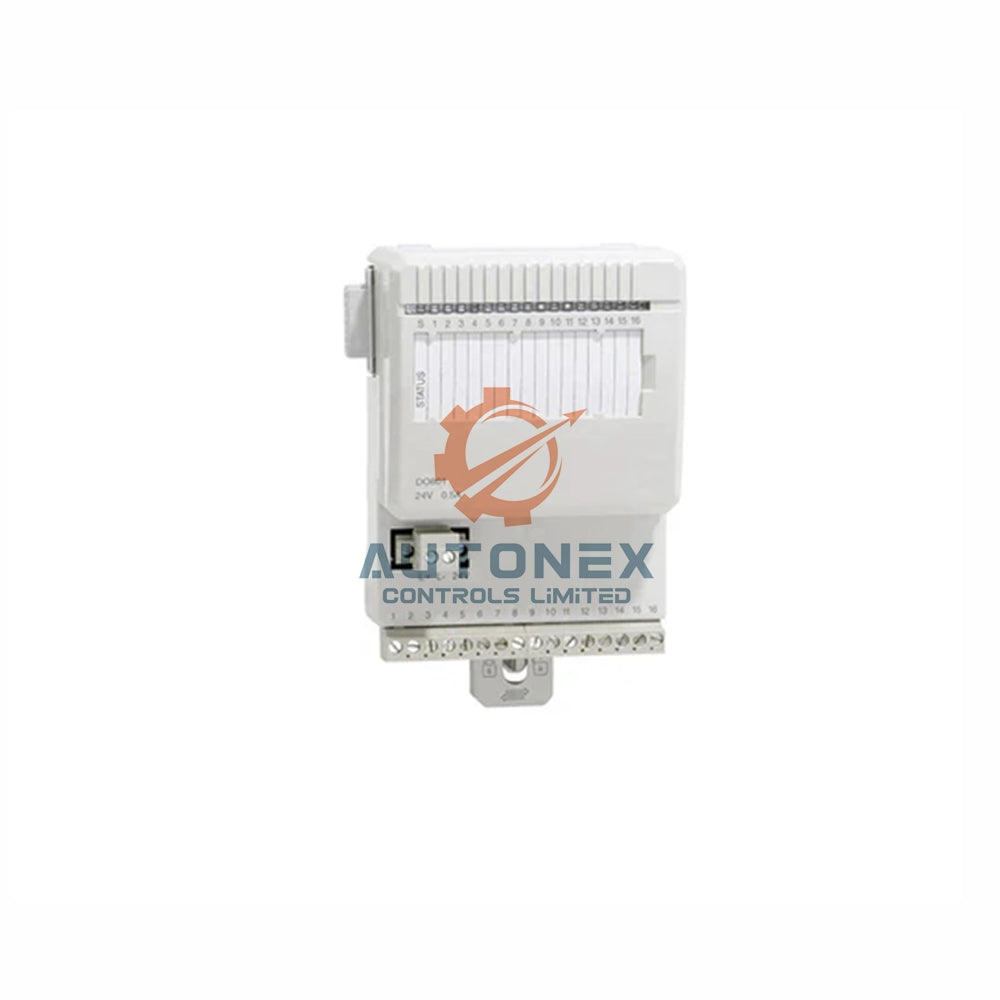

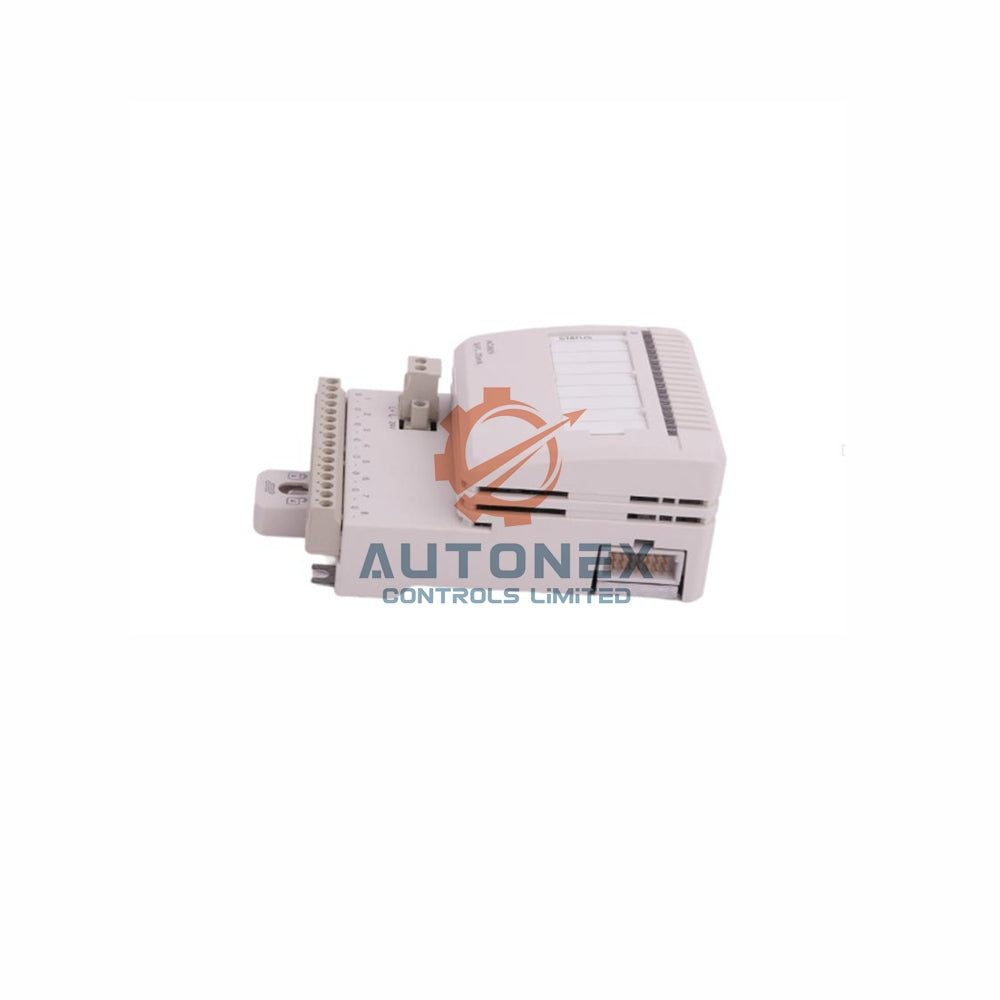

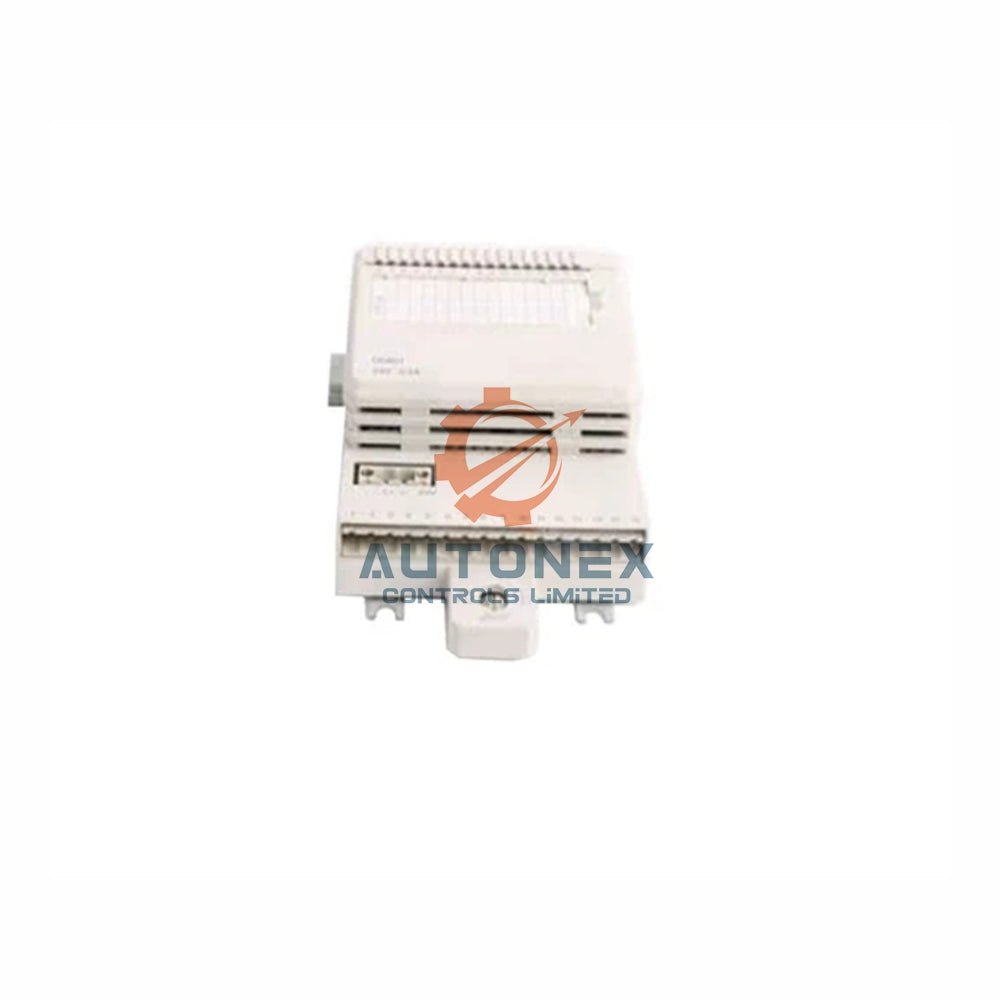

ABB DI803 8-канальный модуль цифрового входа 230В AC/DC

Модуль ABB DI803 обеспечивает восемь цифровых входов для систем ввода-вывода S800. Он поддерживает как сигналы 230В переменного тока, так и 220В постоянного тока в промышленных условиях. Этот универсальный блок предлагает индивидуальную изоляцию каналов для повышения безопасности.

Основные характеристики

• Восемь отдельных входных каналов 230В AC/DC
• Индивидуально изолированные каналы для максимальной безопасности
• Работа с током погружения для стандартной проводки
• Контроль напряжения питания полевых входов
• Яркие светодиоды показывают статус входа в реальном времени
• Настраиваемые параметры фильтрации сигналов
• Съемные разъемы для удобства установки

Технические характеристики

• Бренд: ABB
• Модель: DI803
• Артикул: 3BSE022362R1
• Входное напряжение AC: 164-264В AC для состояния "1"
• Входное напряжение DC: 175-275В DC для состояния "1"
• Входной ток AC: 7,6 мА при 230В AC
• Входной ток DC: 1,6 мА при 220В DC
• Входное сопротивление: 30 кОм (AC), 134 кОм (DC)
• Изоляция: Индивидуальная изоляция каналов
• Время фильтрации: выбор из 2, 4, 8, 16 мс
• Диапазон частот: 47-63 Гц
• Максимальная длина кабеля: 200 метров для AC, 600 метров для DC
• Потребляемая мощность: типично 2,8 Вт

Диагностика

• Светодиод состояния показывает режим работы/ошибки
• Индикаторы состояния для восьми каналов
• Возможность контроля напряжения процесса
• Индикация ошибок и предупреждений модуля

Установка

• Совместим с системами стоек ввода-вывода S800
• Поддерживает твердый провод 0,05-2,5 мм²
• Поддерживает многожильный провод 0,05-1,5 мм²
• Рекомендуемый момент затяжки 0,5-0,6 Нм
• Длина зачистки 6-7,5 мм

Эксплуатационные характеристики

• Рабочая температура: от 0 до +55°C
• Температура хранения: от -40 до +70°C
• Относительная влажность: 5-95% без конденсации
• Класс защиты: IP20 согласно IEC 60529
• Степень загрязнения: 2

Доставка

• Надежная защитная упаковка
• Доставка FedEx, UPS и DHL
• Полная комплектация документацией

Часто задаваемые вопросы

Какие напряжения поддерживает DI803?

Модуль принимает входные сигналы как 164-264В AC, так и 175-275В DC.

Изолированы ли входные каналы?

Да, все восемь каналов имеют индивидуальную изоляцию для повышения безопасности.

Какова максимальная длина кабеля для сигналов AC?

Для приложений с переменным током можно использовать кабели длиной до 200 метров.

Поддерживает ли модуль контроль напряжения?

Да, он включает функцию контроля напряжения процесса.

Какие времена фильтрации доступны?

Можно выбрать из 2, 4, 8 или 16 мс.
