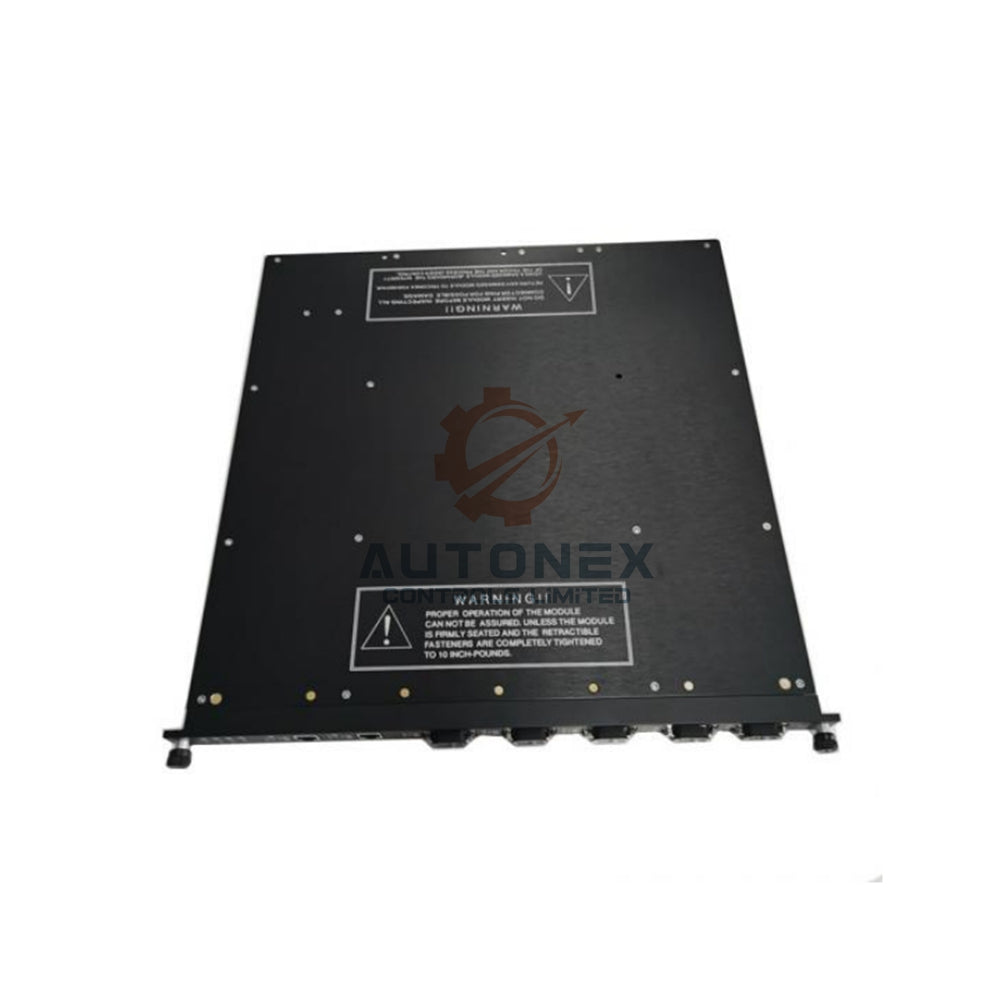

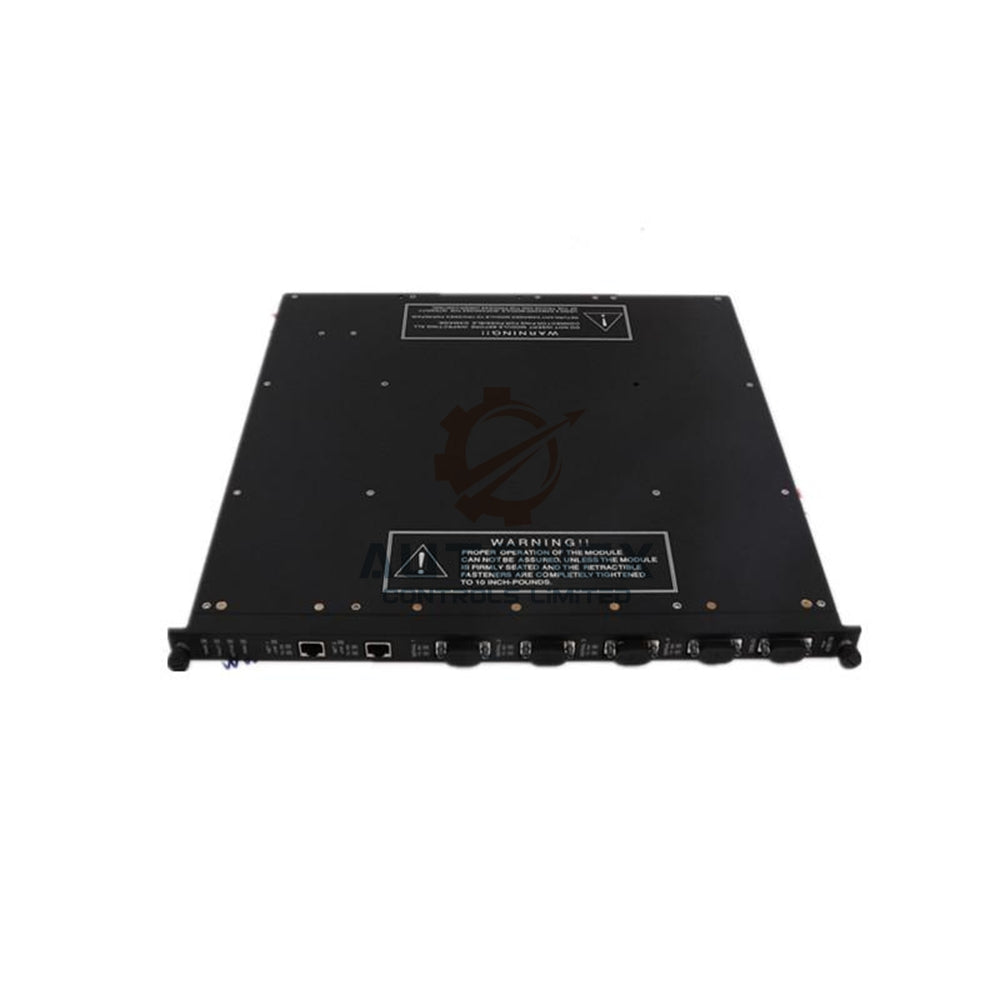

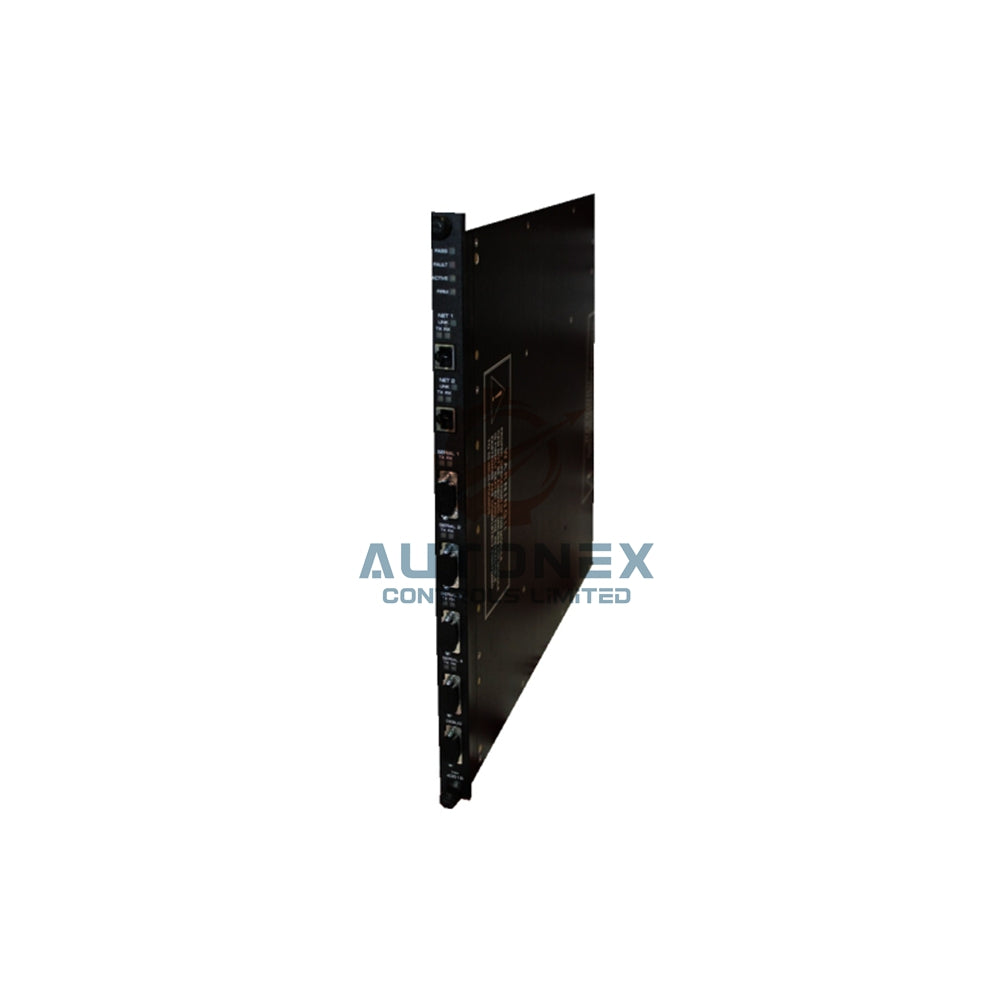

Модуль связи 4351A Triconex TCM

Коммуникационный модуль Triconex TCM: расширенные возможности сетевого подключения

Коммуникационный модуль Triconex TCM обеспечивает всестороннее сетевое подключение для систем безопасности Tricon. Этот продвинутый коммуникационный модуль поддерживает несколько протоколов и интерфейсов для бесшовной интеграции системы. Triconex TCM обеспечивает надежную связь с TriStation, устройствами Modbus и внешними хостами через Ethernet и последовательные соединения.

Основные технические характеристики

• Triconex TCM выпускается в четырех моделях: 4351A, 4352A, 4353 и 4354
• Обеспечивает четыре последовательных порта с поддержкой RS-232/RS-485 и разъемами DB-9
• Модели с медным Ethernet 4351A и 4353 оснащены разъемами RJ-45
• Оптоволоконные модели 4352A и 4354 используют разъемы MTRJ с волокном 62,5/125 мкм
• Изоляция портов обеспечивает защиту 500 В постоянного тока для повышения безопасности
• Совместимы только с системами Tricon версии 10.0 и выше

Сетевые и коммуникационные возможности

• Порты медного Ethernet поддерживают скорости 10/100 Мбит/с для гибкого сетевого подключения
• Оптоволоконные Ethernet-порты обеспечивают производительность 100 Мбит/с для дальнобойной связи
• Последовательные порты работают на скоростях до 115,2 Кбит/с на порт
• Суммарная скорость передачи данных достигает 460,8 килобит в секунду по всем последовательным портам
• Поддерживает конфигурации Modbus мастер и слейв на всех последовательных портах
• Последовательный порт №1 поддерживает интерфейс Modbus или Trimble GPS

Поддержка протоколов и совместимость

• Всесторонняя поддержка протоколов включает TCP/IP, Modbus и TriStation
• NET 1 и NET 2 поддерживают Modbus TCP/IP Slave/Master и TSAA
• Дополнительные протоколы включают SNTP, ICMP и Jet Direct для сетевой печати
• NET 1 эксклюзивно поддерживает Peer-to-Peer и синхронизацию времени
• Функции Modbus включают чтение состояния катушки (01), чтение удерживаемых регистров (03)
• Также поддерживает изменение содержимого регистра (06) и предварительную установку нескольких регистров (16)

Интеграция системы и конфигурация

• Одна система Tricon поддерживает максимум четыре модуля TCM
• Поддерживает в общей сложности 32 Modbus-мастера или слейва через сеть и последовательные порты
• Использует пятизначные псевдонимы для отображения переменных Modbus
• Модули должны размещаться в двух логических слотах без смешивания моделей
• Включает отладочный порт только для внутреннего использования Triconex
• Хотя функция горячего резерва отсутствует, допускается онлайн-замена неисправных модулей

Индикаторы состояния и диагностика

• Всесторонние индикаторы состояния показывают PASS, FAULT, ACTIVE и FIRM
• Индикаторы сетевых портов включают LINK, TX (передача) и RX (прием)
• Каждый сетевой порт имеет выделенные индикаторы состояния для удобного мониторинга
• Последовательные порты имеют уникальные адреса для гибкой конфигурации
• Последовательный порт №4 поддерживает интерфейс Modbus или TriStation
• Обеспечивает связь с другими контроллерами Tricon или Trident

Часто задаваемые вопросы (FAQ)

• Какие модели TCM доступны?
  Triconex TCM предлагает модели 4351A и 4353 с медным Ethernet, а также 4352A и 4354 с оптоволоконным Ethernet портами
• Сколько последовательных портов предоставляет TCM?
  Triconex TCM включает четыре последовательных порта, поддерживающих стандарты связи RS-232 и RS-485
• Можно ли смешивать разные модели TCM в одной системе?
  Нет, разные модели TCM нельзя смешивать в одном логическом слоте в конфигурации системы Tricon
