330101-00-55-10-02-05 3300 XL 8 мм датчики приближения - Bently Nevada

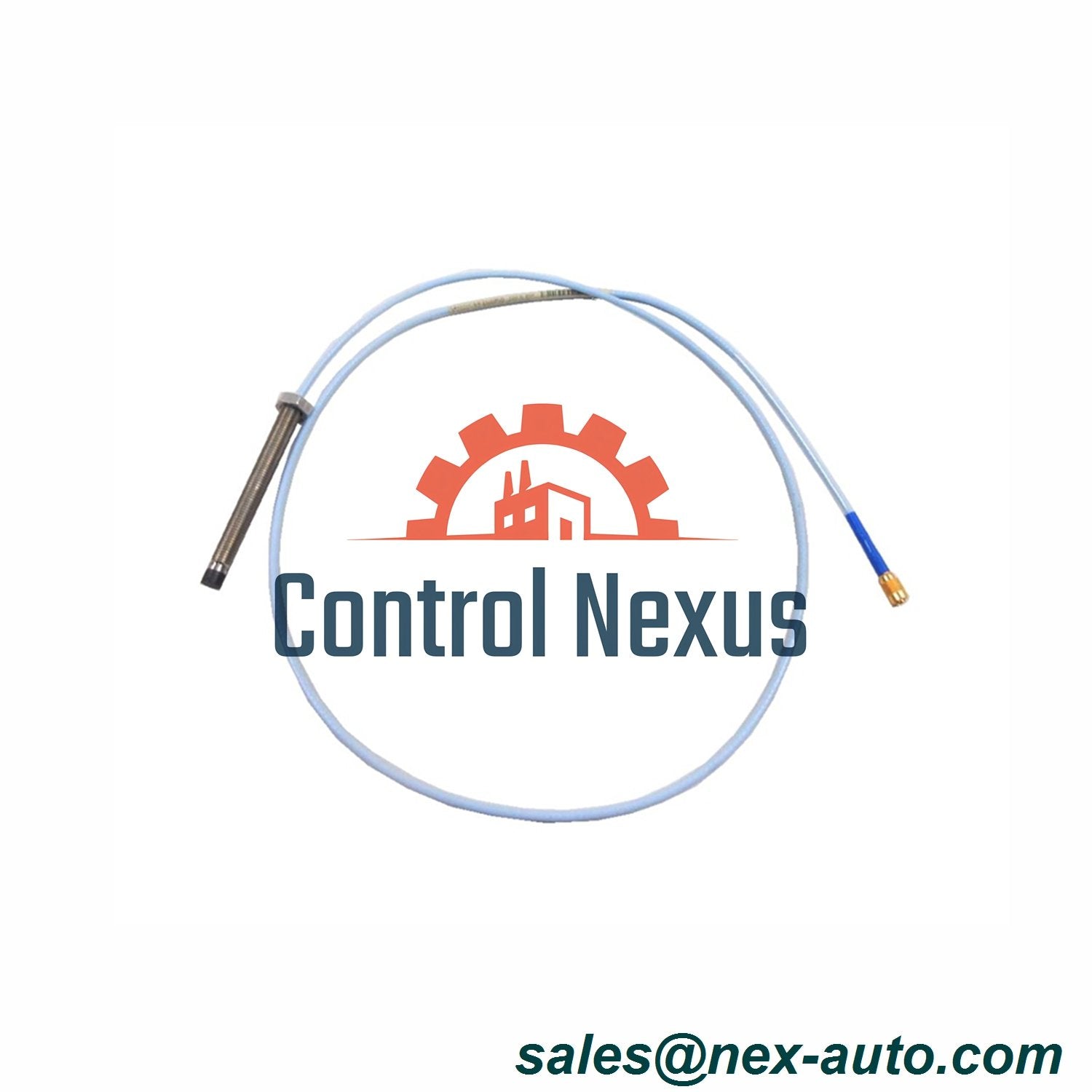

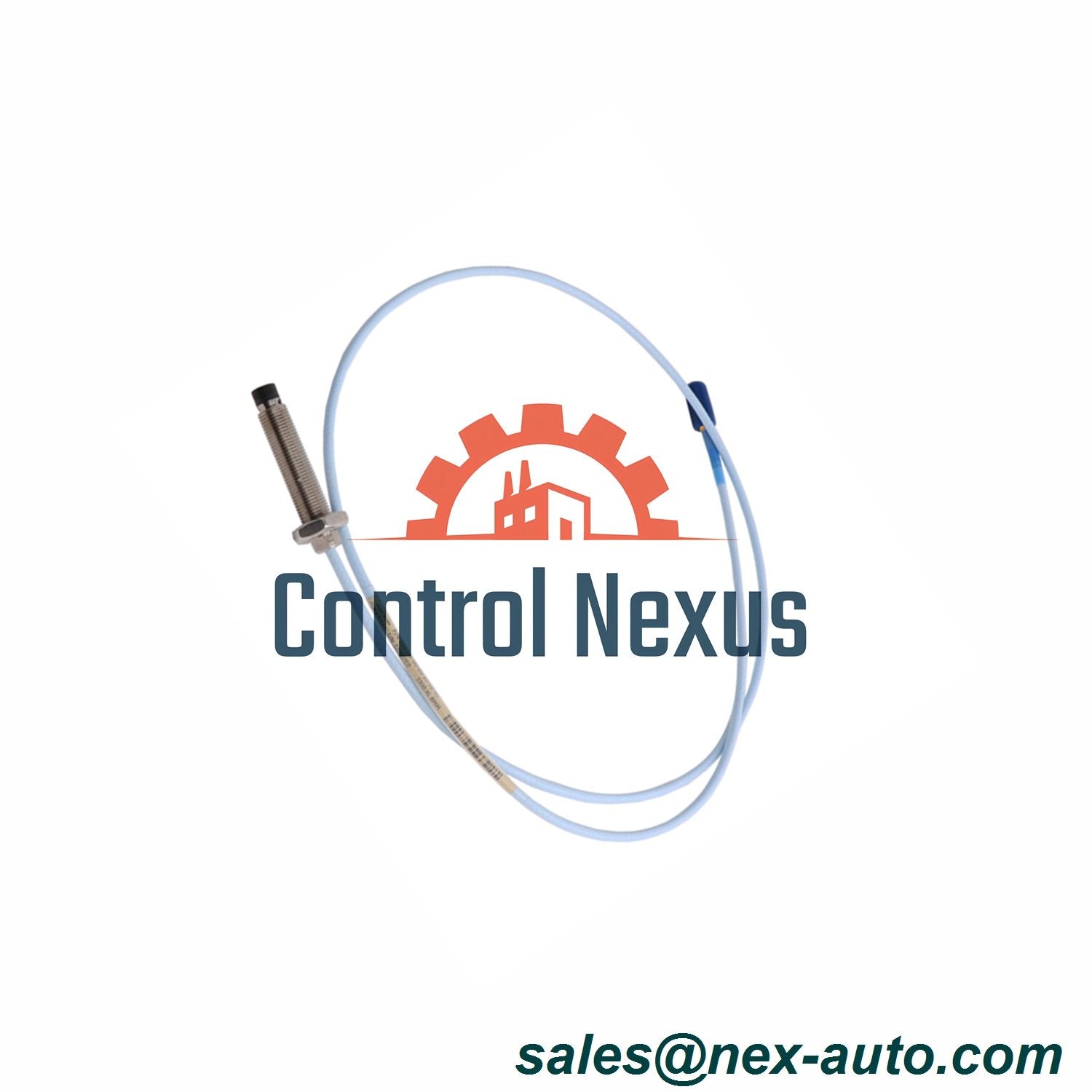

Зонд Bently Nevada 330101-00-55-10-02-05 диаметром 8 мм | 3300 XL ATEX/IECEx

Основные технические характеристики

• Бренд: Bently Nevada; Серия: 3300 XL; Модель: 330101-00-55-10-02-05

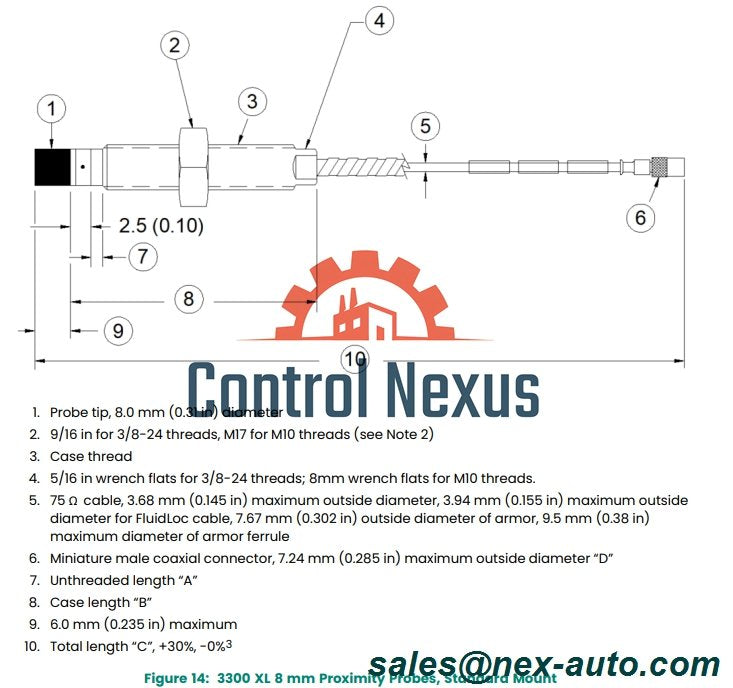

• Диаметр зонда: 8 мм; Резьба: 3/8-24 UNF; Длина корпуса: 5.5 дюйма
• Линейный диапазон: 2.3 мм (90 мил); Отклонение: ±0.025 мм (±1 мил)
• Длина кабеля: 1 м; Ёмкость: 69.9 пФ/м ±3 % для стабильного сигнала
• Коэффициент масштабирования: 7.87 В/мм ±5 % при использовании с драйвером 3300 XL

Производительность и безопасность

• Температурный диапазон: –52 °C до +218 °C (версия ETR) на конце зонда
• Прочность на разрыв: 330 Н через формовку CableLoc; TipLoc увеличивает прочность сцепления на 25 %
• Уплотнение давления: уплотнительное кольцо Viton для 10 бар статического давления; IP68 с опцией FluidLoc
• Частотная характеристика: 0–10 кГц ±1 дБ; Прокладка кабеля до 305 м
• Сертификаты: CSA, ATEX, IECEx для зон 1/21 и 2/22

Физические и материальные данные

• Материал корпуса: нержавеющая сталь AISI 303/304; вес: 323 г/м (11,4 унции)
• Инкапсуляция наконечника: термопластик PPS, связанный с нержавеющей оболочкой
• Разъем: миниатюрный коаксиальный ClickLoc; позолоченные контакты устойчивы к коррозии
• Минимальная цель: диаметр 15 мм; стандартная сталь AISI 4140
• Крутящий момент при монтаже: 20 Н·м на контргайке 3/8-24; рекомендуется использовать антипригарную смазку

Примечания по установке

• Установите зазор около –9 В постоянного тока (≈ 1,27 мм) для оптимальной линейности радиальных вибраций
• Держите кабель подальше от линий с током >100 А, чтобы шум не превышал 50 мВ пп
• Используйте только удлинительные кабели 3300 XL; не смешивайте с другими сериями для сохранения шкалы
• Суффикс FluidLoc –FL необходим для герметичной работы с маслом; заказывайте при покупке
• Проверьте этикетку ATEX/IECEx перед установкой в опасной зоне

Упаковка и доставка

• В коробке помещается один 330101-00-55-10-02-05 зонд с кабелем длиной 1 м
• В комплект входят нержавеющая монтажная гайка, стопорная шайба и защитный колпачок
• Антистатическая пена защищает устройство при транспортировке FedEx, UPS или DHL
• Отгрузка в тот же день со складов в США и ЕС; экспортная лицензия не требуется
• Запись калибровки хранится под серийным номером; бумажный документ в коробке отсутствует

Часто задаваемые вопросы

• В: Работает ли зонд с драйвером 7200? О: Нет, используйте только драйверы 3300 XL.
• В: Входит ли FluidLoc в комплект? О: FluidLoc опционален; добавьте –FL к коду модели.
• В: Можно ли прокладывать кабель в трубе? О: Да, соблюдайте радиус изгиба 50 мм.

Нужна полная калибровочная таблица и сертификат ATEX? Скачайте PDF: Технический паспорт системы датчика приближения 3300 XL 8 мм – 141194. Для цены и наличия напишите на sales@nex-auto.com прямо сейчас.
