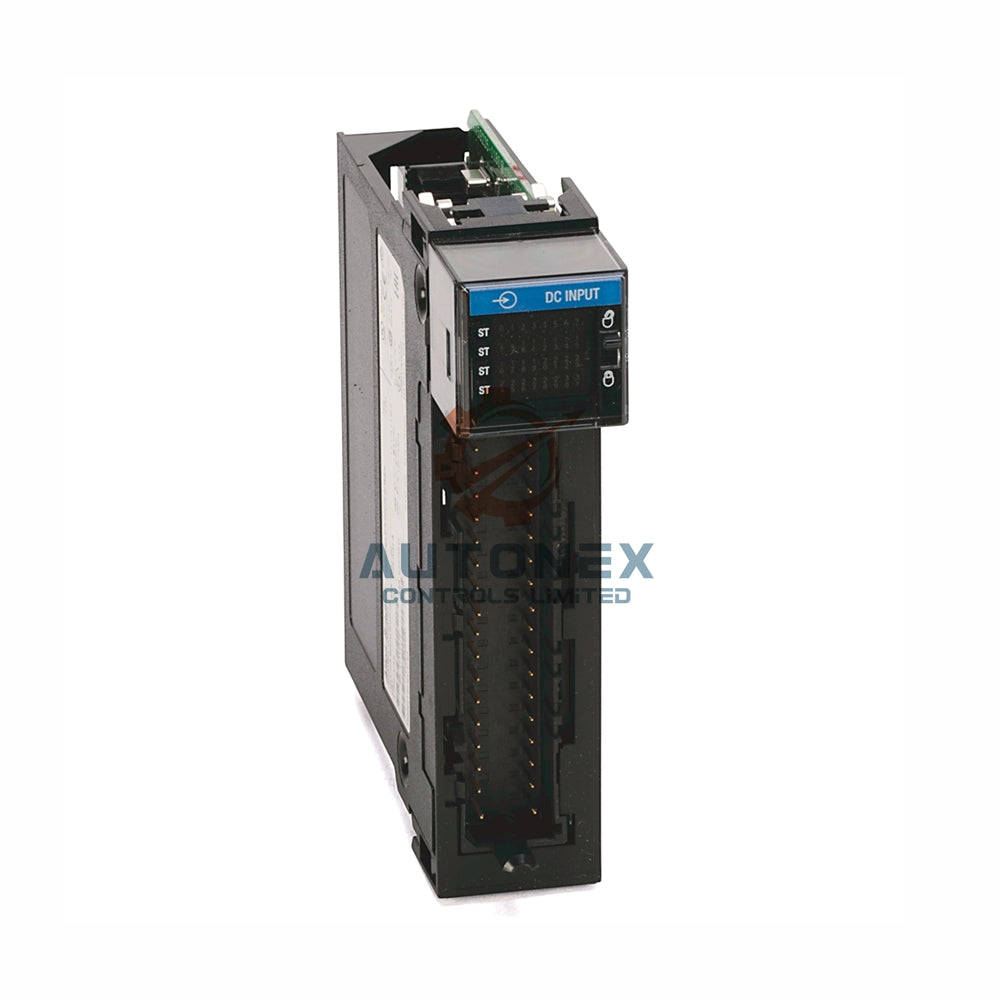

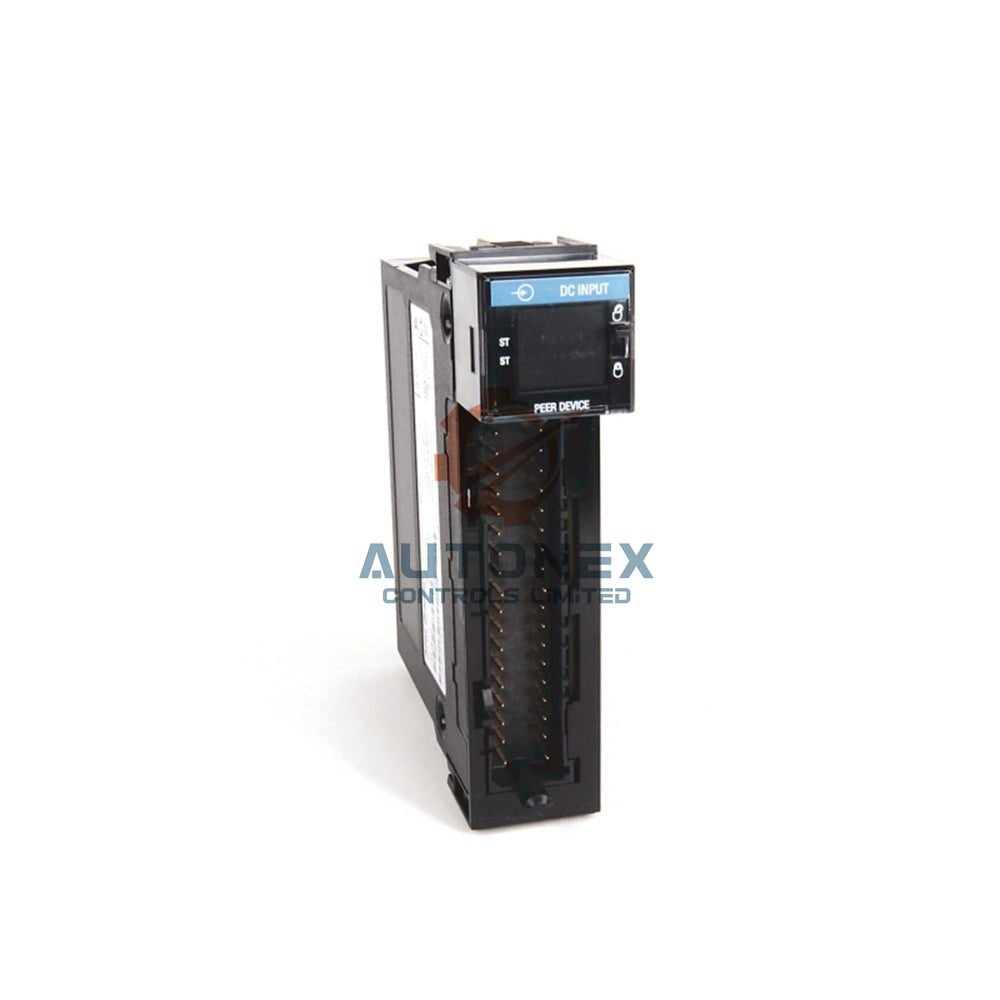

Цифровой входной модуль 1756-IG16 Allen-Bradley

Модуль входов TTL Allen-Bradley 1756-IG16

Технические характеристики

• Бренд: Allen-Bradley
• Серия: ControlLogix
• Модель: 1756-IG16
• Входные каналы: 16 TTL точек
• Тип логики: Низкий уровень – активный (инвертированный)
• Диапазон напряжения: 4.5-5.5 В постоянного тока
• Тип входа: Конфигурация источника TTL
• Время отклика: 0.25 мс + время фильтра
• Входной ток: номинально 3.7-4.1 мА
• Рассеиваемая мощность: максимум 1.4 Вт
• Ток шины: 110 мА при 5 В постоянного тока
• Клеммные колодки: 1756-TBNH, 1756-TBSH

Характеристики логики TTL

• Работа с низким уровнем (Low-True): 0-0.8 В = состояние ВКЛ
• Работа с высоким уровнем (High-False): 2.0-5.5 В = состояние ВЫКЛ
• Неопределённый диапазон: 0.8-2.0 В = неопределённое состояние
• Конфигурация входов: 8 точек на общую группу
• Качество сигнала: максимальная допустимая пульсация 50 мВ п-п
• Потребляемый ток: максимум 4.1 мА на вход

Временные характеристики

• Время отклика ВКЛ: номинально 270 мкс, максимум 450 мкс
• Время отклика ВЫКЛ: номинально 390 мкс, максимум 700 мкс
• Опции фильтра: 0, 1, 2 мс для переходов ВКЛ
• Фильтры ВЫКЛ: выбираемые 0, 1, 2, 9, 18 мс
• Общая задержка: аппаратная задержка плюс выбранное время фильтра

Требования к питанию

• Питание шины: 110 мА при 5.1 В постоянного тока
• Ток 24 В постоянного тока: 2 мА от шины
• Общее потребление: 0.61 Вт от питания шины
• Тепловыделение: максимум 4.8 БТЕ/час
• Эффективность: низкое энергопотребление для минимального нагрева

Установка и проводка

• Ширина слота: модуль на один слот
• Клеммные колодки: 20-контактные 1756-TBNH или 1756-TBSH
• Совместимость с шасси: все системы 1756 ControlLogix
• Конфигурация групп: две группы по 8 входов каждая
• Схема проводки: конфигурация источника с общими точками

Часто задаваемые вопросы

Что означает "low-true" для этого модуля?

• Модуль 1756-IG16 распознаёт низкое напряжение (0-0.8 В) как состояние ВКЛ и высокое напряжение (2.0-5.5 В) как состояние ВЫКЛ.

Какой диапазон напряжения поддерживается?

• Работает от 4.5 до 5.5 вольт постоянного тока с TTL-уровнями сигналов.

Каково время отклика?

• Аппаратное время отклика типично 270 мкс для ВКЛ и 390 мкс для ВЫКЛ переходов.

Какие клеммные колодки необходимы?

• Используйте 20-контактные съемные клеммные колодки 1756-TBNH или 1756-TBSH.

Можно ли регулировать чувствительность отклика?

• Да, доступны настраиваемые времена фильтра от 0 до 18 мс.

Сколько групп входов имеется?

• 16 входов разделены на две группы по 8 точек каждая.

Каково энергопотребление?

• Максимальное рассеиваемое тепло — 1.4 Вт при рабочей температуре 60°C.
