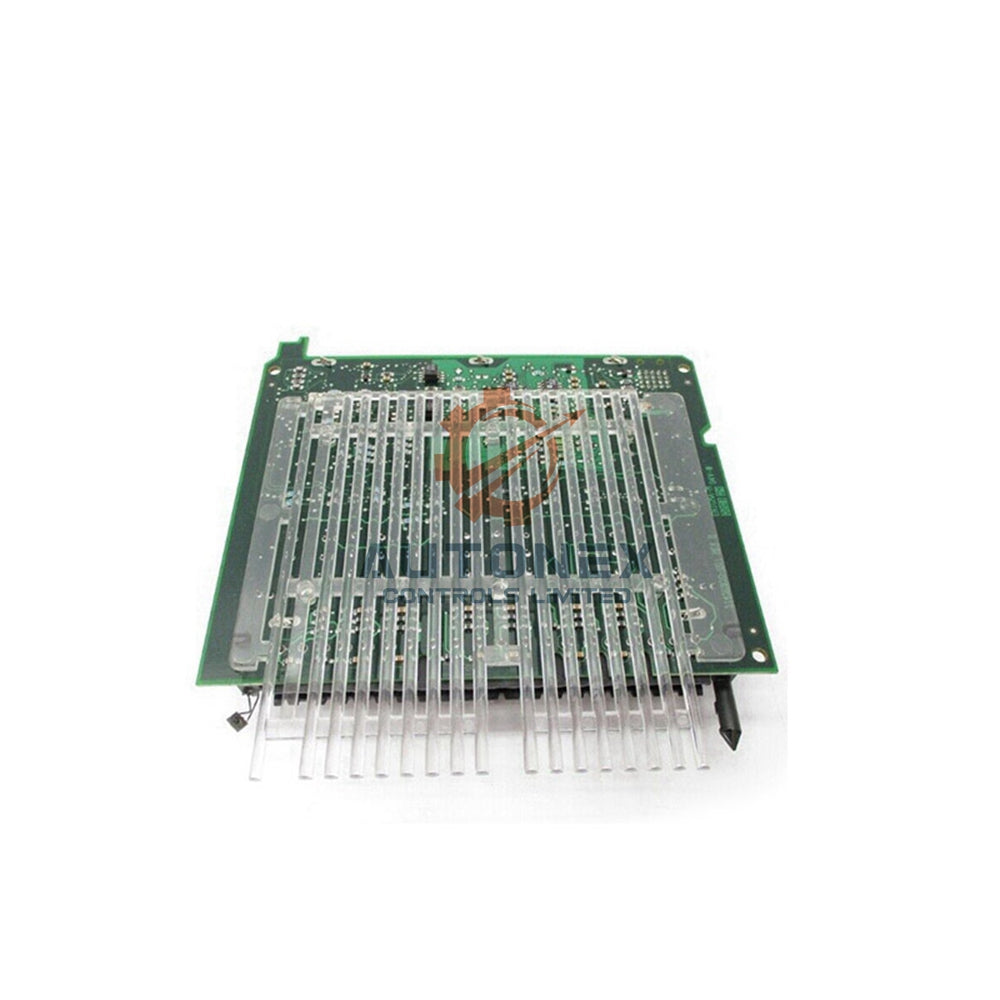

900H02-0102 Módulo de Saída CC de 1A Honeywell Lado Baixo

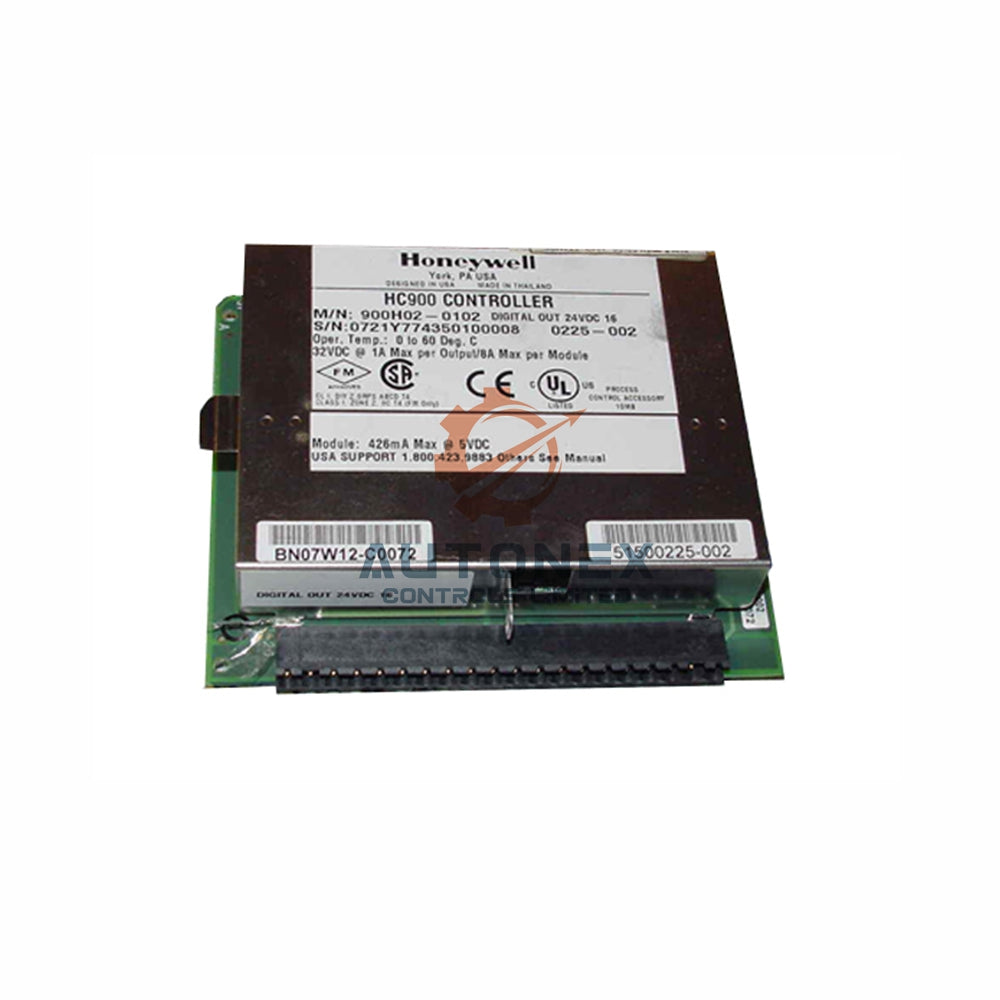

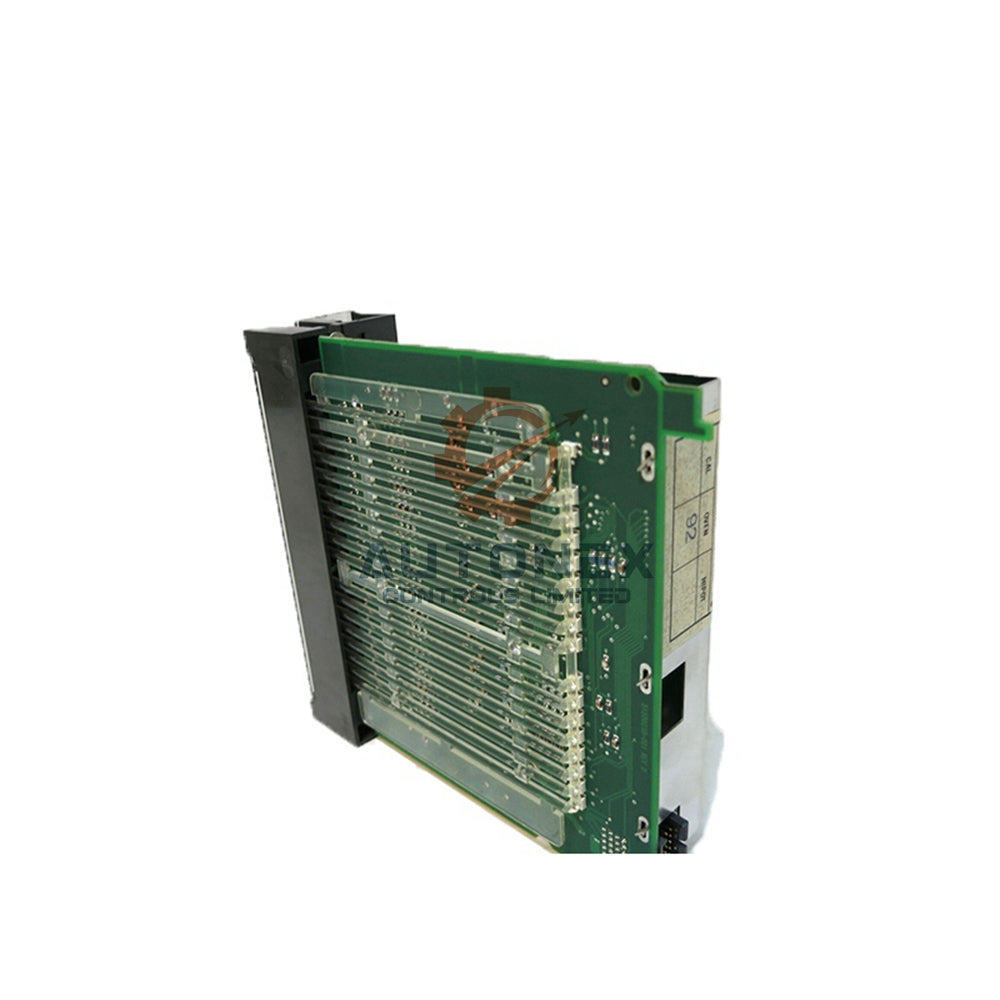

Módulo de Saída Digital DC Honeywell 900H02-0102

O 900H02-0102 é um módulo de saída de 16 canais com dreno DC para o controlador Honeywell HC900. Ele oferece comutação inteligente para cargas DC com proteção eletrônica integrada e indicadores de status de diagnóstico.

Especificações Técnicas Principais

• Marca: Honeywell
• Número do Modelo: 900H02-0102
• Tipo de Produto: Módulo de Saída Digital (DO), Tensão DC
• Saídas por Módulo: 16 Canais
• Tipo de Saída: Dreno de Corrente, Chave de Lado Baixo (Interruptor de Potência Inteligente - IPS)
• Faixa de Tensão de Operação: 6,5 a 32 VDC (5,0 a 6,5 VDC @ <0,5A por canal)
• Classificação de Tensão de Pico: 34 VDC
• Isolamento Galvânico: 2 Grupos de 8 Saídas
• Queda de Tensão ON: 0,3 VDC @ 1 A de Carga
• Corrente Máxima de Carga: 1 A por Ponto, 8 A Máximo por Módulo (Carga Resistiva)
• Carga Máxima para Lâmpada Incandescente: 0,5 A por Ponto (indutância máxima de 5 mH)
• Corrente Máxima de Vazamento: 0,15 mA @ 32 VDC
• Corrente Máxima de Surto: 4 A por 10 ms
• Carga Mínima: 0,0 mA (Nenhuma Mínima Necessária)
• Tempo de Resposta de OFF para ON: 6 ms (excluindo varredura do controlador e transmissão no backplane)
• Tempo de Resposta de ON para OFF: 6 ms (excluindo varredura do controlador e transmissão no backplane)
• Proteção contra Sobrecarga: Limitação Eletrônica de Corrente Alta e Temperatura Elevada; o reset requer desligar e ligar a alimentação de campo
• Consumo da Fonte de Alimentação (do Backplane): 5V; 340 mA, 24V; 0 mA
• Indicadores de Status:
  • LED verde por canal (Saída LIGADA)
  • LED do módulo verde piscando (Varredura ativa)
  • LED do módulo âmbar piscando (Canais forçados)
  • LED do módulo vermelho (Falha/Diagnóstico)
• Temperatura de Operação: 0°C a +60°C (Faixa padrão HC900)

Recursos e Proteções do Módulo

• Saídas de dreno de lado baixo são ideais para interface com CLPs e dispositivos que esperam uma tensão positiva comum.
• A tecnologia Interruptor de Potência Inteligente (IPS) oferece comutação eficiente com baixa queda de tensão.
• Proteção eletrônica contra sobrecarga protege contra curtos-circuitos e condições de temperatura elevada.
• LEDs de status multicoloridos claros indicam o modo operacional: varredura normal, saídas forçadas ou falhas.
• O reset da proteção requer desligar e ligar a alimentação externa de campo, evitando reinício automático após uma falha.
• Não são necessários fusíveis externos; a proteção é integrada eletronicamente.
• Isolamento agrupado (2 grupos de 8) permite conexão a duas fontes de alimentação DC diferentes.

Diretrizes de Instalação e Cabeamento

• Instale em um rack compatível Honeywell HC900. Forneça alimentação DC externa (6,5-32V) para as cargas de campo.
• Conecte a alimentação DC+ externa ao positivo comum das cargas de campo.
• Conecte a carga entre o terminal de saída (lado de dreno) e o DC- (negativo comum).
• Faça o cabeamento das saídas em grupos de 8, cada grupo para seus próprios terminais +V e COM no módulo.
• Não exceda 1A de corrente contínua por saída ou 8A total por módulo.
• Para cargas indutivas, use diodos flyback externos em paralelo com a carga para proteger o interruptor de saída.
• Se ocorrer uma sobrecarga, desconecte a alimentação de campo para resetar o circuito de proteção do módulo.

Aplicações Típicas

• Acionamento de lâmpadas indicadoras, matrizes de LED e pequenos relés DC.
• Controle de válvulas solenóides e atuadores DC de baixa potência.
• Interface com outros sistemas de controle que requerem sinal de entrada de dreno.
• Controle geral de saída DC em máquinas e sistemas automatizados.

Para diagramas de cabeamento detalhados ou para encomendar o Honeywell 900H02-0102, entre em contato com nossa equipe técnica de vendas.
