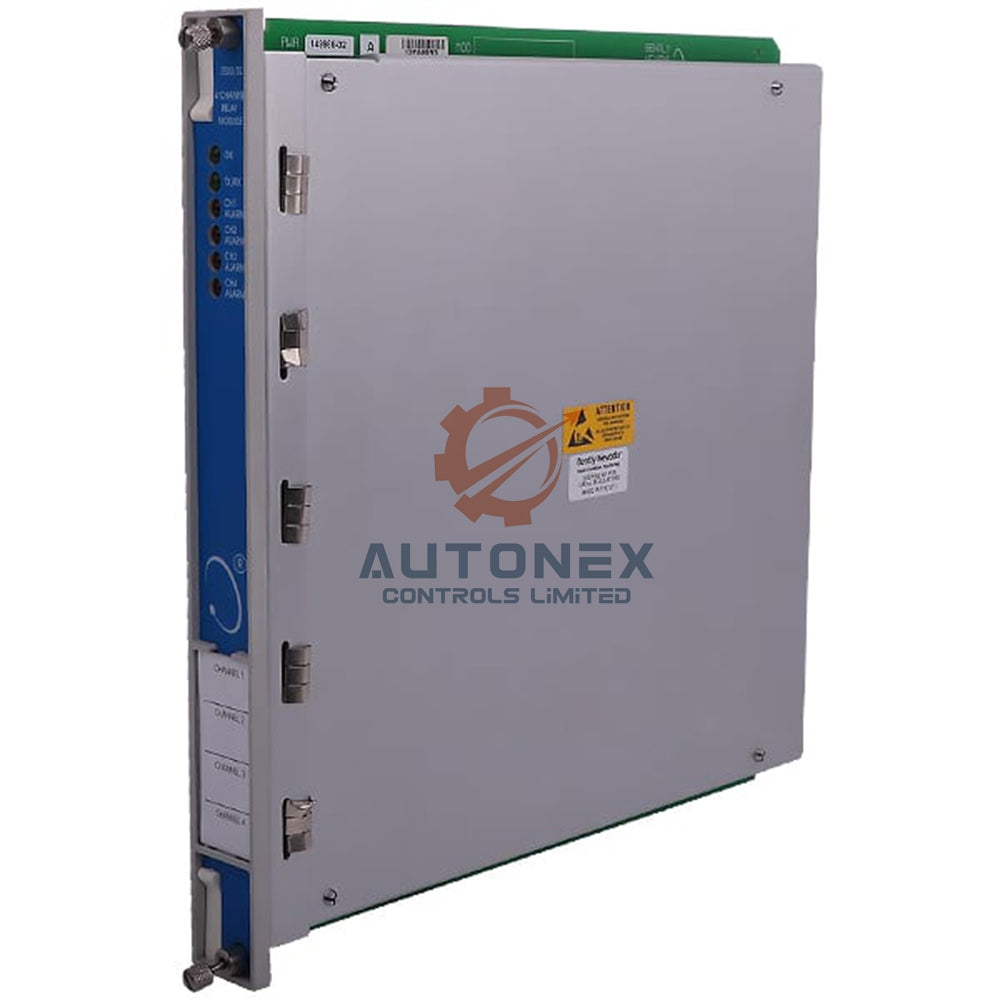

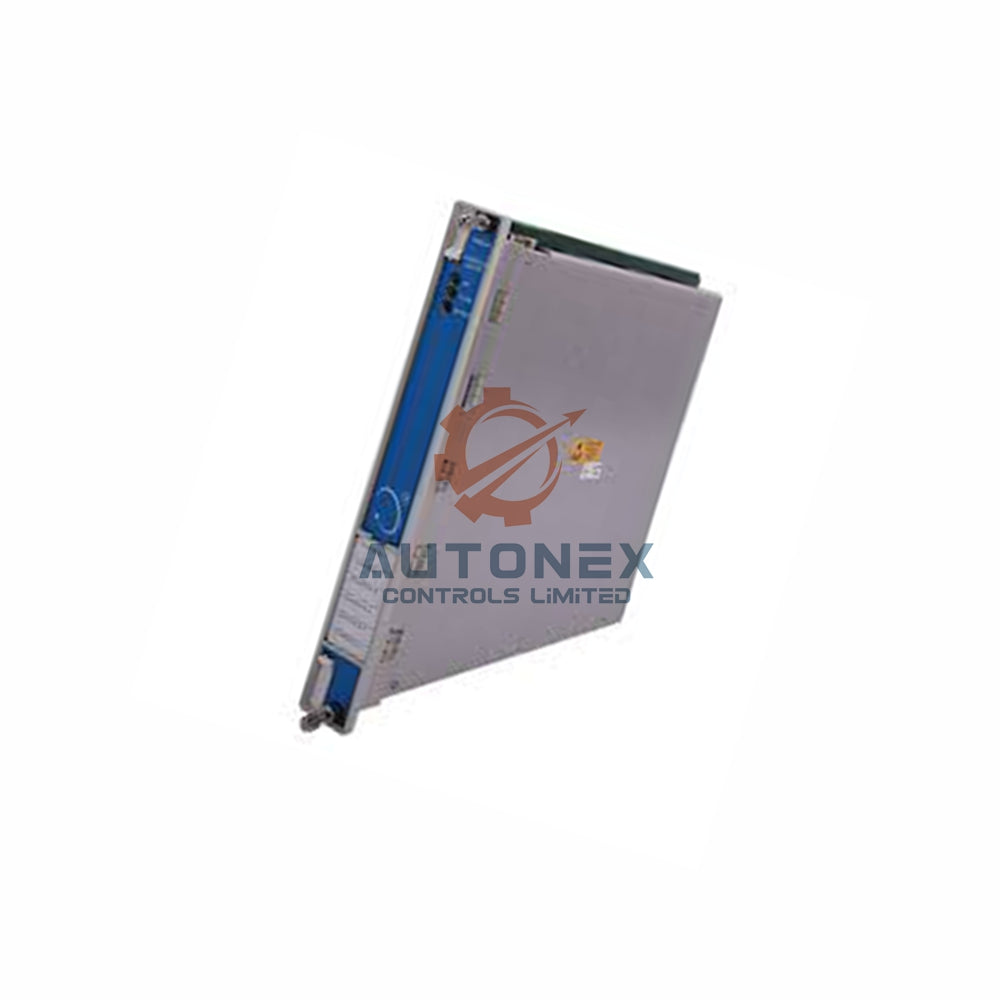

Módulo de Relé Bently Nevada 16 Canais 3500/33-01-00

Módulo de Relé de 16 Canais Bently Nevada 3500/33-01-00

Especificações Técnicas

• Fabricante: Bently Nevada, fabricado nos EUA.
• Modelo: 3500/33-01-00 – módulo de saída de relé de 16 canais.
• Opção de módulo de saída: 01 = saída de relé de 16 canais; aprovação de agência: 00 = nenhuma.
• Consumo de energia: 5,8 watts típico, garantindo operação eficiente.
• Tipo de relé: Single-pole double-throw (SPDT) com vedação epóxi para proteção ambiental.
• Supressor de arco: 250 Vrms instalado como padrão em cada relé.
• Vida útil do contato: 10.000 ciclos, durável para uso a longo prazo.
• Dimensões do módulo principal: 241 x 24,4 x 242 mm (A x L x P).
• Dimensões do módulo I/O: 241 x 24,4 x 99,1 mm (A x L x P).
• Peso total: 0,7 kg (principal) + 0,4 kg (I/O) = 1,1 kg.

Classificações de Contato e Capacidades de Carga

• Relés padrão (contatos de prata): corrente mínima comutada 100 mA @ 5 Vdc.
• Carga resistiva DC (máx): corrente comutada de 5 A; 70 W @ 24 Vdc, 10 W @ 48 Vdc, 9 W @ 60 Vdc.
• Tensão máxima comutada (DC): 125 Vdc; (AC): 250 Vac, 5 A, 1200 VA.
• Relés failsafe / para áreas perigosas: tensão máxima comutada 30 Vdc, corrente 5 A.
• Relés de baixa corrente (banhados a ouro): mínimo 1 mA @ 1 Vdc, máximo 100 mA @ 48 Vdc.
• Para AC até 120 Vac: corrente mínima de comutação 1 mA, máxima antes de danos 5 mA.
• Importante: não exceda essas classificações para evitar danos ao relé.

Instalação e Layout Físico

• Espaço no rack: módulo principal ocupa 1 slot frontal de altura total; módulo I/O usa 1 slot traseiro de altura total.
• LEDs no painel frontal: OK (verde) acende quando está operando corretamente; TX/RX pisca durante comunicação com outros módulos do rack 3500; CH Alarm acende quando qualquer canal de relé entra em estado de alarme.
• Grupos de operação do relé: quatro grupos de quatro canais, selecionáveis por chave para Normalmente Desenergizado (ND) ou Normalmente Energizado (NE).
• Aviso: existe tensão perigosa ao conectar a fiação de campo – risco de choque elétrico ou queimadura.
• Perigo de explosão: desconecte a energia antes da manutenção; não desconecte circuitos energizados em áreas perigosas.

Conteúdo da Embalagem

• 1 × 3500/33-01-00 Módulo Principal de Relé de 16 Canais
• 1 × Módulo I/O (slot traseiro)
• Manual do usuário e guia rápido
• Hardware de montagem e blocos de terminais

Envio e Devoluções

• Status do estoque: mantemos este 3500/33-01-00 em estoque, pronto para envio.
• Tempo de despacho: enviamos em até 5 dias úteis após confirmação do pedido.
• Transportadoras: usamos FedEx, UPS e DHL para entrega rápida e confiável.
• Devoluções: aceitamos devoluções em até 30 dias após a entrega, desde que o módulo permaneça em condição original.

Perguntas Frequentes (FAQ)

• P: Este é um equipamento novo ou recondicionado?
  R: Este 3500/33-01-00 é novo, lacrado de fábrica e acompanha garantia completa do fabricante.
• P: Posso usar este módulo de relé em área perigosa?
  R: Sim, mas você deve seguir as classificações failsafe (máx 30 Vdc) e observar os avisos de perigo de explosão.
• P: Como configuro o modo de operação do relé (ND/NE)?
  R: Use os quatro interruptores de grupo no módulo – cada grupo de quatro canais pode ser configurado individualmente.
• P: Qual é a carga mínima para contatos banhados a ouro?
  R: A carga mínima comutada é 1 mA @ 1 Vdc, adequada para aplicações de baixa corrente.
• P: Este módulo se comunica com outros módulos do rack 3500?
  R: Sim, o LED TX/RX pisca durante a troca de dados com outros módulos no rack.
