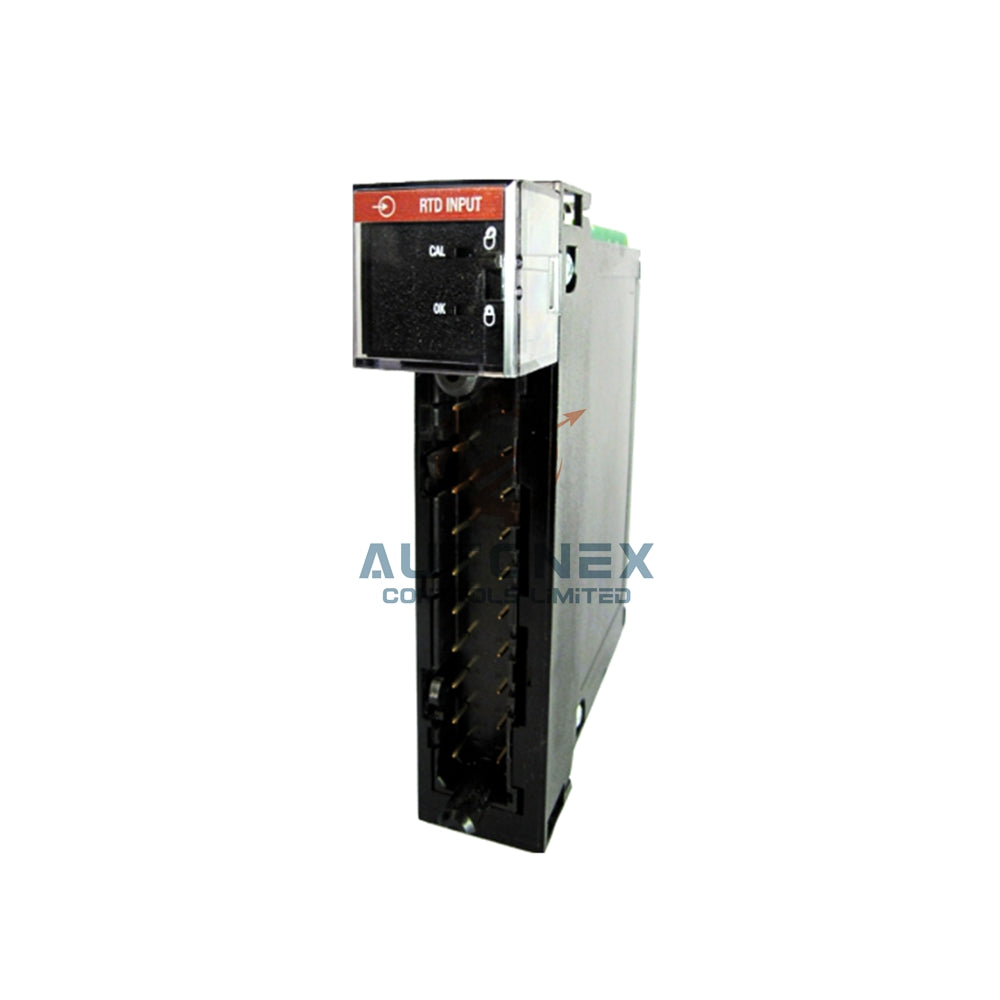

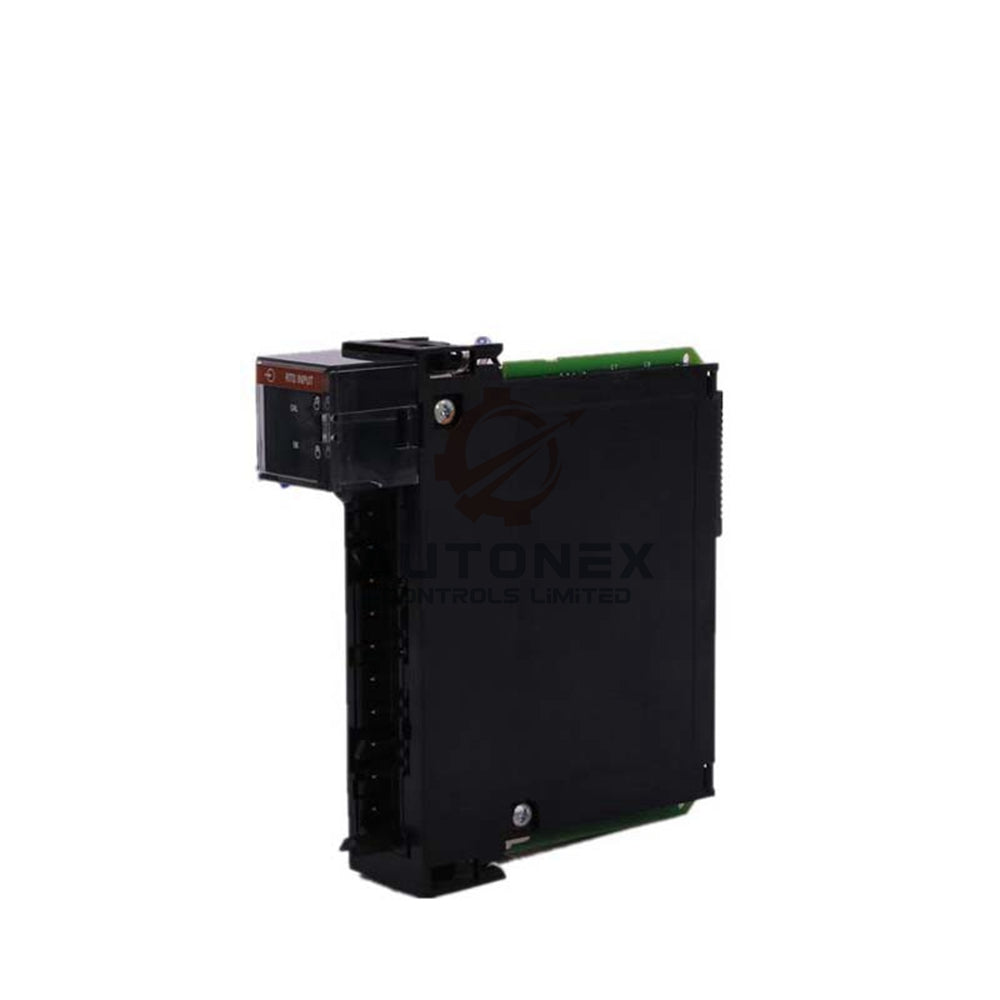

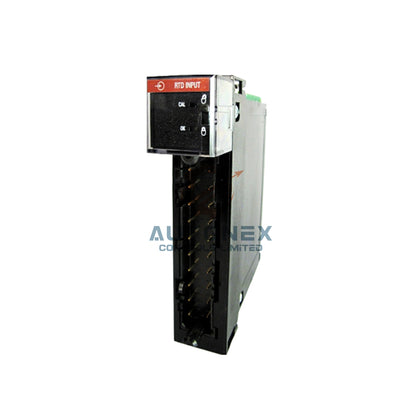

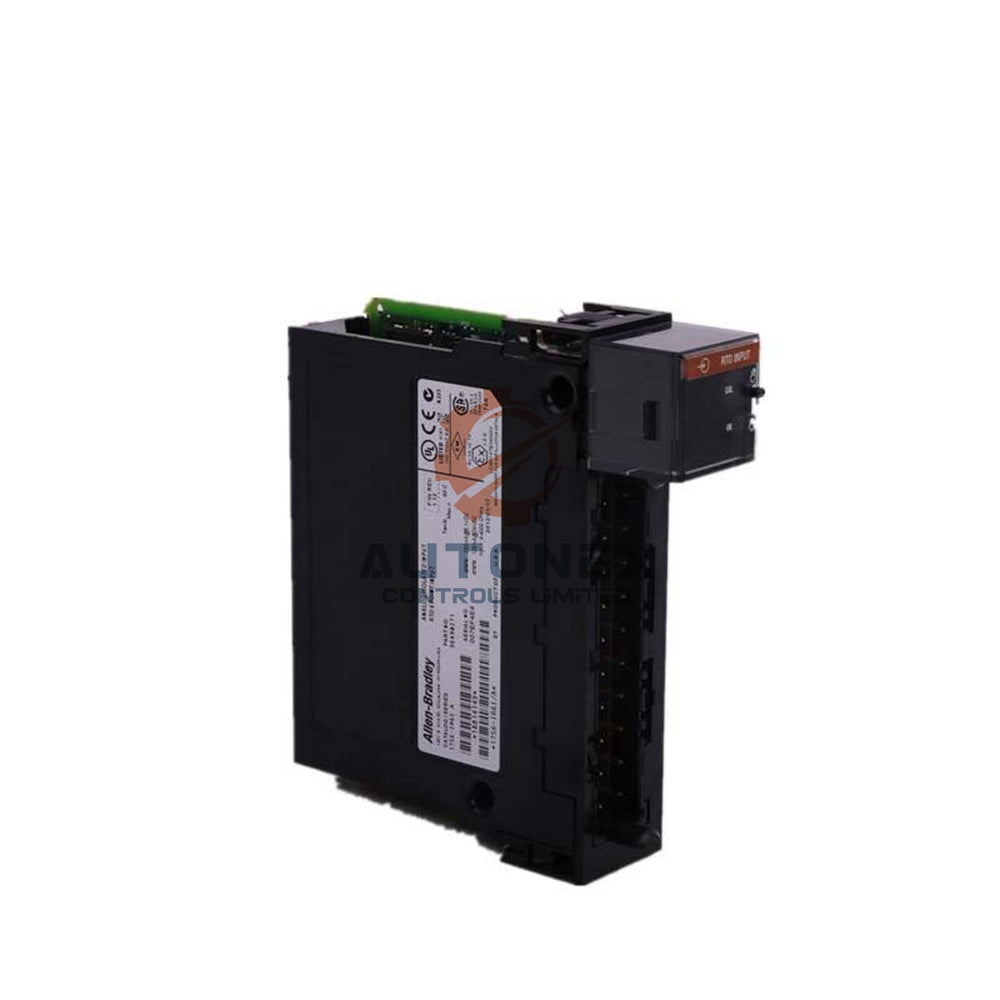

Módulo de Entrada Analógica 1756-IR12 Allen-Bradley

Allen-Bradley 1756-IR12 Módulo de Entrada RTD

Especificações Técnicas

• Canais: 12 entradas RTD de 3 fios não isoladas
• Resolução: Conversão de alta precisão de 24 bits
• Faixas de Entrada: 1-500, 2-1000, 4-2000, 8-4000 Ohms
• Consumo de Corrente: 200 mA a 5,1V DC, 70 mA a 24V DC
• Dispersão de Potência: Máximo de 2,7 Watts
• Tensão de Isolamento: 250 Volts contínuos
• Temperatura de Operação: 0 a 60°C

Principais Características

• Método de conversão Sigma-Delta para precisão
• Formato de dados IEEE de ponto flutuante de 32 bits
• Filtro notch e capacidades de filtragem digital
• Detecção de fio desconectado e diagnóstico de sensor
• Detecção de sobrefaixa e subfaixa
• LED de status para monitoramento do módulo
• Classificação de código de temperatura T4

Compatibilidade com Sensores

• Suporta RTDs de platina, níquel e cobre
• Configuração automática de faixa-sensor
• Chaveamento eletrônico configurável por software
• Chaveamento mecânico do bloco terminal
• Calibração para RTD (Ohms) e termopar (mV)
• Seleção múltipla de faixa de entrada

Instalação & Compatibilidade

• Compatível com blocos terminais 1756-TBCH e 1756-TBS6H
• Instalação em qualquer chassi 1756 ControlLogix
• Tempo mínimo de varredura de entrada: 50 ms
• Tipo de isolamento reforçado
• Proteção contra sobretensão: +/- 30V DC
• Dispersão térmica: 9,2 BTU por hora

Perguntas Frequentes

Quantas entradas RTD este módulo suporta?
O 1756-IR12 oferece 12 canais de conectividade para entradas RTD de 3 fios.

Qual resolução o módulo oferece?
Possui resolução de 24 bits para medições de temperatura de alta precisão.

Quais tipos de RTD são compatíveis?
Suporta sensores RTD de platina, níquel e cobre em múltiplas faixas.

Quais blocos terminais são necessários?
Compatível com blocos terminais removíveis 1756-TBCH e 1756-TBS6H.

Qual é a faixa de temperatura de operação?
Projetado para operação de 0 a 60 graus Celsius.
