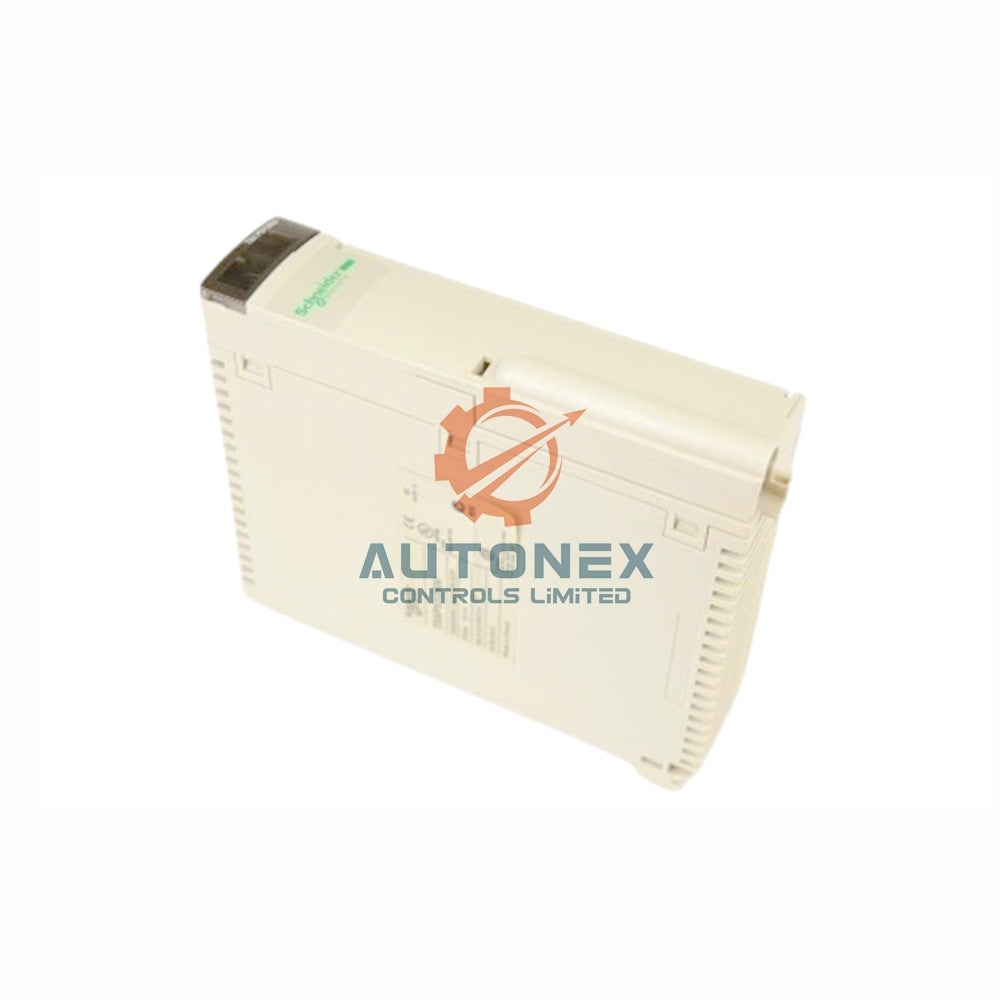

Moduł zasilania Schneider Modicon Premium TSXPSY8500M

Moduł zasilacza Schneider Modicon Premium TSXPSY8500M

Specyfikacja techniczna

• Marka: Schneider Electric
• Model: TSXPSY8500M
• Seria: platforma automatyki Modicon Premium
• Kategoria: moduł zasilacza
• Napięcie pierwotne: 100–120VAC (85–140V) i 200–240VAC (170–264V)
• Częstotliwość sieci: 50/60Hz, zakres 47–63Hz
• Prąd wejściowy: 1700mA przy 100V i 500mA przy 240V
• Prąd rozruchowy: 30A przy 100V i 60A przy 240V
• I²t podczas załączania: 15A²·s przy 100V i 8A²·s przy 240V
• Moc wtórna: 75W przy 5VDC
• Prąd wyjściowy: 15A przy 5VDC i 1.6A przy zasilaniu czujników 24VDC
• Całkowita użyteczna moc wtórna: 100W przy 55°C z modułem wentylatora, 85W przy 55°C, 77W przy 60°C
• Zabezpieczenia: wewnętrzny zwłoczny bezpiecznik 4A po stronie pierwotnej oraz zabezpieczenia przeciążeniowe, nadnapięciowe i przeciwzwarciowe po stronie wtórnej
• Rezystancja izolacji: ≥100MOhm między stroną pierwotną a uziemieniem oraz stroną pierwotną a wtórną
• Wytrzymałość dielektryczna: 2000V między stroną pierwotną a uziemieniem oraz stroną pierwotną a wtórną
• Sygnalizacja lokalna: zielona dioda LED napięcia 24V czujników, zielona dioda LED OK, czerwona dioda LED usterki baterii

Odporność na warunki środowiskowe i zakłócenia

• Temperatura pracy: 0–60°C (32–140°F)
• Temperatura przechowywania: -25–70°C (-13–158°F)
• Wilgotność względna: 10–95% bez kondensacji podczas pracy
• Wysokość pracy: 0–2000m
• Odporność na krótkie zaniki zasilania: 10ms
• Powłoka ochronna: TC
• Stopień ochrony IP: IP20 przy stopniu zanieczyszczenia 2
• Zgodność: normy IEC 61131-2, UL 508 i CSA C22.2
• Certyfikaty morskie: DNV, BV, RMRS, GL, RINA, ABS i LR

Instrukcja montażu

• Zamontuj moduł w formacie podwójnym w gnieździe stojaka Modicon Premium.
• Wybierz zacisk 100–120VAC lub 200–240VAC zgodnie z napięciem sieciowym.
• Przed włączeniem stojaka sprawdź zakres częstotliwości 47–63Hz.
• Jeśli potrzebujesz pełnej mocy wyjściowej 100W przy 55°C, dodaj moduł wentylatora.
• Po uruchomieniu sprawdź, czy świeci zielona dioda LED OK, aby potwierdzić obecność napięcia.
• Obserwuj czerwoną diodę LED BAT i wymień baterię, gdy się zaświeci.

Zawartość opakowania

• 1 x moduł zasilacza TSXPSY8500M
• 1 x opakowanie ochronne (26cm x 18cm x 9cm)
• Masa opakowania: 1.026kg

Wysyłka

• Wysyłamy za pośrednictwem FedEx, UPS i DHL.
• Wysyłamy dostępne w magazynie produkty w ciągu 5 dni.
• Po nadaniu przesyłki otrzymasz dane do śledzenia.

FAQ

• P: Jakie napięcie wejściowe obsługuje TSXPSY8500M?
  O: Obsługuje zakresy 85–140VAC i 170–264VAC. Dopuszczalny zakres częstotliwości sieci wynosi 47–63Hz.
• P: Jaką moc zapewnia moduł?
  O: Zapewnia 75W przy 5VDC. Całkowita użyteczna moc wtórna wynosi do 100W przy 55°C z modułem wentylatora.
• P: Jaki prąd obsługuje zasilanie czujników 24VDC?
  O: Zasilanie czujników dostarcza 1.6A przy 24VDC. Zielona dioda LED sygnalizuje obecność napięcia 24V.
• P: Jakie zabezpieczenia ma moduł?
  O: Jest wyposażony w zwłoczny bezpiecznik 4A po stronie pierwotnej. Ma także zabezpieczenia przeciążeniowe, nadnapięciowe i przeciwzwarciowe po stronie wtórnej.
• P: Jaki jest zakres temperatury pracy?
  O: Moduł pracuje w temperaturze od 0°C do 60°C. Zakres temperatury przechowywania wynosi od -25°C do 70°C.
• P: Czy produkt jest nowy i dostępny w magazynie?
  O: Tak, produkt jest fabrycznie nowy i oryginalny. Mamy go w magazynie i wysyłamy w ciągu 5 dni.
• P: Jaka jest polityka zwrotów?
  O: Przyjmujemy zwroty w ciągu 30 dni.
