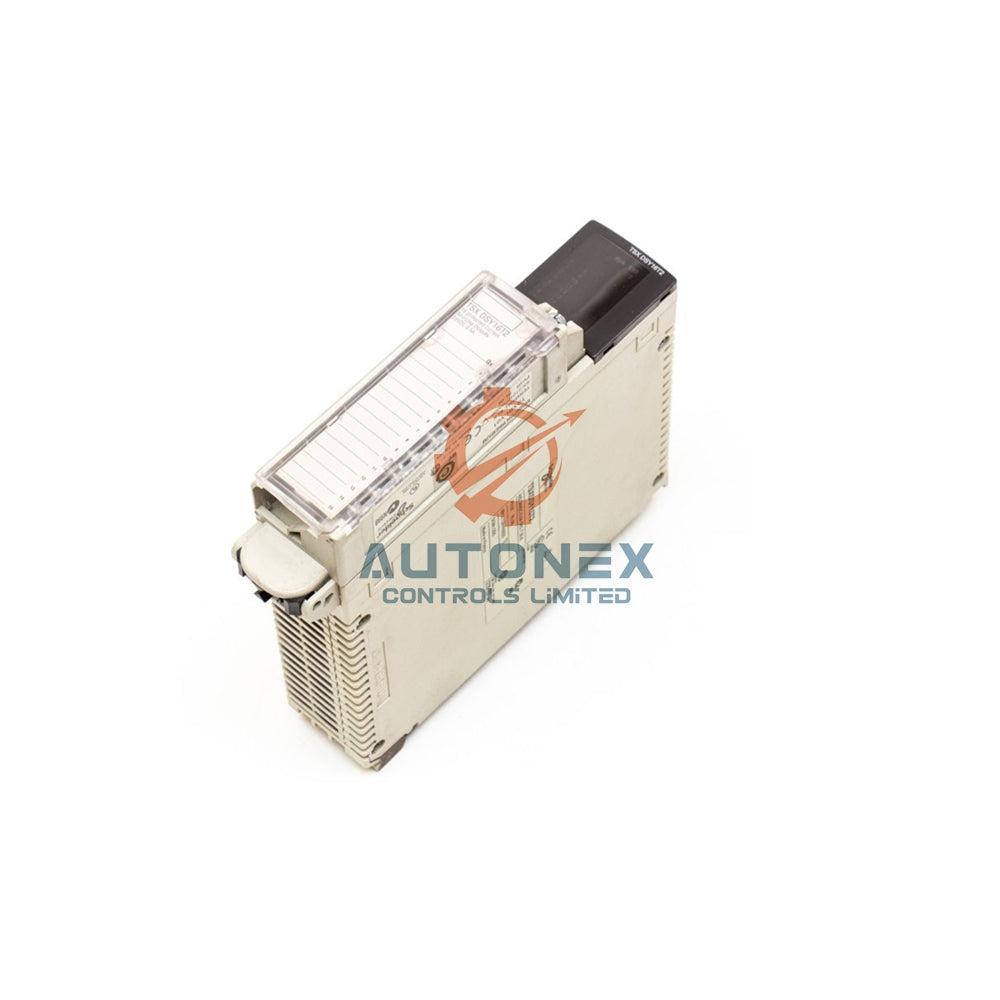

TSXDSY16R5 Schneider Electric Moduł wyjść przekaźnikowych Premium, 16 wyjść

Moduł 16 wyjść przekaźnikowych TSXDSY16R5 Schneider Electric – Modicon Premium

Specyfikacja techniczna

• Marka: Schneider Electric
• Model: TSXDSY16R5
• Seria: Platforma automatyki Modicon Premium
• Kategoria: Moduł wyjść dyskretnych – 16 wyjść przekaźnikowych
• Liczba wyjść dyskretnych: 16
• Typ wyjścia dyskretnego: Przekaźnikowe, niezabezpieczone
• Napięcie wyjścia dyskretnego: 12...24 V DC (EN/IEC 61131-2, 10...34 V); 24...240 V AC (EN/IEC 61131-2, 20...264 V)
• [Ith] konwencjonalny prąd cieplny w powietrzu swobodnym: 3 A
• Czas reakcji: < 10 ms wyłączanie; < 8 ms załączanie
• Typ i konfiguracja styków: 1 NO
• Zabezpieczenie wyjścia przed przepięciem: Obciążenie indukcyjne AC za pomocą układu RC MOV (ZNO) na każdym elemente wykonawczym; obciążenie indukcyjne DC za pomocą diody gaszącej na każdym elemencie wykonawczym
• Zabezpieczenie wyjścia przed przeciążeniem: 1 zewnętrzny szybki bezpiecznik na kanał lub grupę kanałów
• Zabezpieczenie przeciwzwarciowe: 1 zewnętrzny szybki bezpiecznik na kanał lub grupę kanałów
• Rezystancja izolacji: > 10 MOhm przy 500 V
• Moc strat: 0.25 W + 0.2 W × liczba wyjść w stanie 1
• Przyłącze elektryczne: Listwa zaciskowa śrubowa
• Pobór prądu: 135 mA przy 24 V DC w stojaku; 80 mA przy 5 V DC
• Format modułu: Standardowy
• Masa produktu: 0.38 kg

Trwałość elektryczna

• DC-12 24 W 24 V obciążenie rezystancyjne: 1,000,000 cykli; DC-3 24 W 24 V obciążenie indukcyjne: 1,000,000 cykli.
• DC-3 10 W 24 V obciążenie indukcyjne: 2,000,000 cykli; DC-12 40 W 24 V obciążenie rezystancyjne: 300,000 cykli.
• AC-12 220 VA 220 V obciążenie rezystancyjne: 1,000,000 cykli; AC-14 i AC-15 220 VA 220 V obciążenie indukcyjne: 100,000 cykli.
• AC-12 110 VA 110 V obciążenie rezystancyjne: 1,000,000 cykli; AC-14 i AC-15 110 VA 220 V obciążenie indukcyjne: 1,000,000 cykli.
• AC-12 50 VA 48 V obciążenie rezystancyjne: 1,000,000 cykli; AC-14 i AC-15 24 VA 48 V obciążenie indukcyjne: 2,000,000 cykli.
• AC-14 i AC-15 50 VA 220 V obciążenie indukcyjne: 3,000,000 cykli; AC-14 i AC-15 10 VA obciążenie indukcyjne: 5,000,000 cykli.

Dane środowiskowe i zgodność

• Wytrzymałość dielektryczna: 2000 V przy 50/60 Hz przez 60 s.
• Normy: 73/23/EEC, 89/336/EEC, 92/31/EEC, 93/68/EEC, CSA C22.2 No 142, IEC 61131-2, UL 508, CSA C22.2 No 213 Class I Division 2 Groups A/B/C/D.
• Certyfikaty produktu: ABS, BV, DNV, GL, LR, RINA, RMRS; oznaczenie CE.
• Temperatura otoczenia podczas pracy: 0...60 °C; podczas przechowywania: -25...70 °C.
• Wilgotność względna: 10...95 % bez kondensacji podczas pracy; 5...95 % podczas przechowywania.
• Wysokość eksploatacji: 0...2000 m; zabezpieczenie TC; stopień ochrony IP20; stopień zanieczyszczenia 2.

Instrukcja instalacji

• Zamontuj moduł w kasecie Modicon Premium i dokręć połączenia zacisków śrubowych.
• Podłącz obciążenia obwodów polowych do styków 1 NO i przestrzegaj znamionowych zakresów napięcia DC i AC.
• W celu ochrony przed przeciążeniem i zwarciem zainstaluj jeden zewnętrzny bezpiecznik szybki na kanał lub grupę kanałów.
• Przy obciążeniach indukcyjnych AC zastosuj obwód RC i warystor MOV, a przy obciążeniach indukcyjnych DC diodę gaszącą.
• Utrzymuj temperaturę otoczenia w zakresie od 0 do 60 °C i unikaj kondensacji na module.
• W obudowie należy przestrzegać stopnia zanieczyszczenia 2 i stopnia ochrony IP20.

Zawartość opakowania

• 1 x moduł wyjść dyskretnych TSXDSY16R5
• 1 x zestaw listew zaciskowych śrubowych
• 1 x dokumentacja produktu
• Waga opakowania: 0.38 kg

Wysyłka

• Zamówienia wysyłamy za pośrednictwem FedEx, UPS i DHL.
• Towary dostępne w magazynie wysyłamy w ciągu 5 dni.
• Otrzymasz dane śledzenia przesyłki, gdy przewoźnik ją odbierze.

FAQ

• P: Jaki typ wyjść ma moduł TSXDSY16R5?
  O: Moduł ma 16 wyjść przekaźnikowych ze stykami 1 NO i połączeniami za pomocą zacisków śrubowych.
• P: Jakie napięcia przełącza ten moduł?
  O: Przełącza napięcia obwodów polowych 12...24 V DC i 24...240 V AC.
• P: Jaka jest wartość znamionowego prądu cieplnego?
  O: Znamionowy prąd cieplny w swobodnym przepływie powietrza wynosi 3 A.
• P: Jak szybko reagują wyjścia przekaźnikowe?
  O: Czas załączenia wynosi mniej niż 8 ms, a czas wyłączenia mniej niż 10 ms.
• P: Jak zabezpieczyć wyjścia?
  O: Zastosuj jeden zewnętrzny bezpiecznik szybki na kanał lub grupę kanałów, a także warystor MOV przy obciążeniach indukcyjnych AC i diodę przy obciążeniach indukcyjnych DC.
• P: Jaki jest zakres temperatury pracy?
  O: Moduł działa w temperaturze od 0 do 60 °C, a jego temperatura przechowywania wynosi od -25 do 70 °C.
• P: Czy ten moduł jest dostępny w magazynie i jak szybko realizujecie wysyłkę?
  O: Utrzymujemy zapasy fabrycznie nowych, oryginalnych produktów i wysyłamy je w ciągu 5 dni za pośrednictwem DHL, FedEx lub UPS. Akceptujemy zwroty w ciągu 30 dni.
