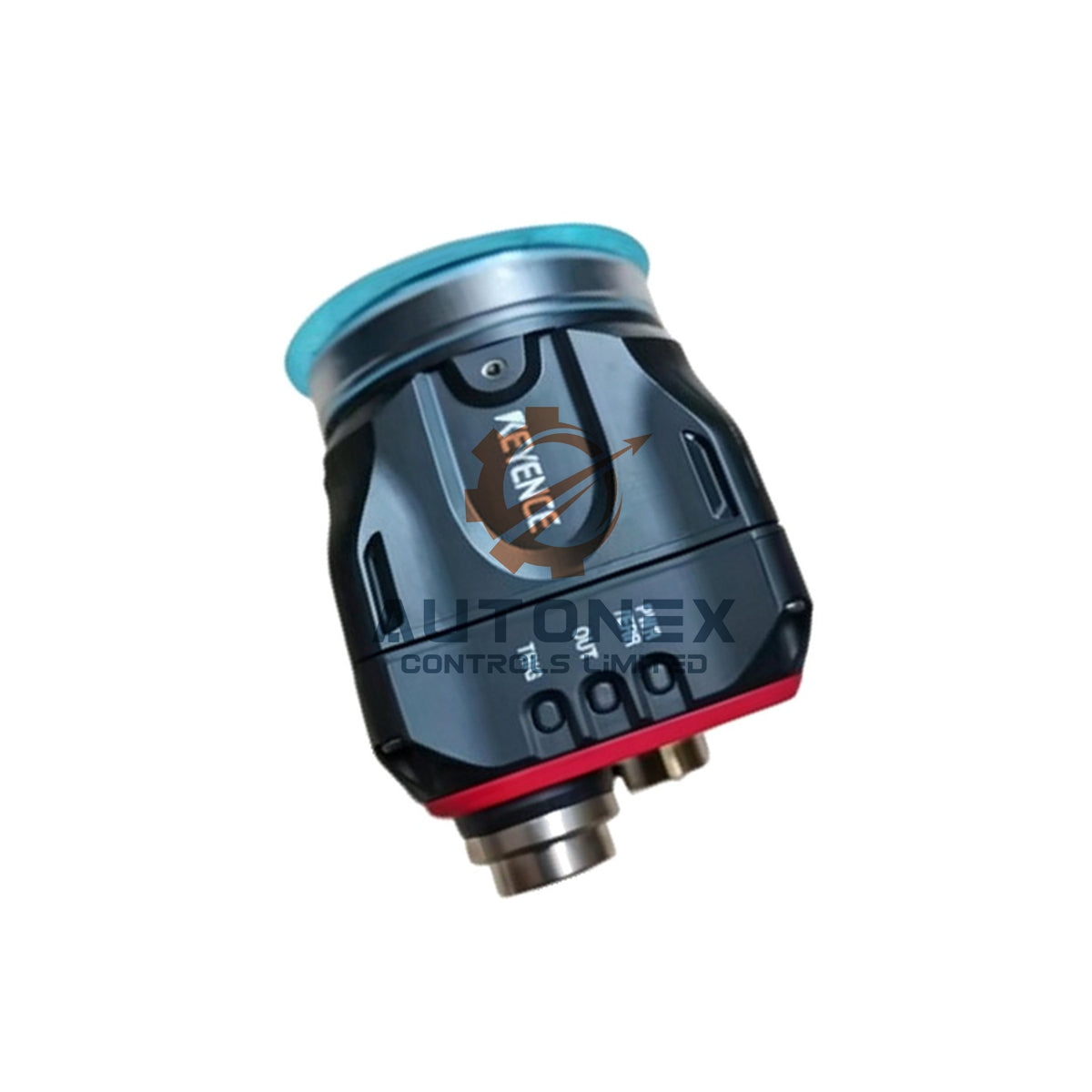

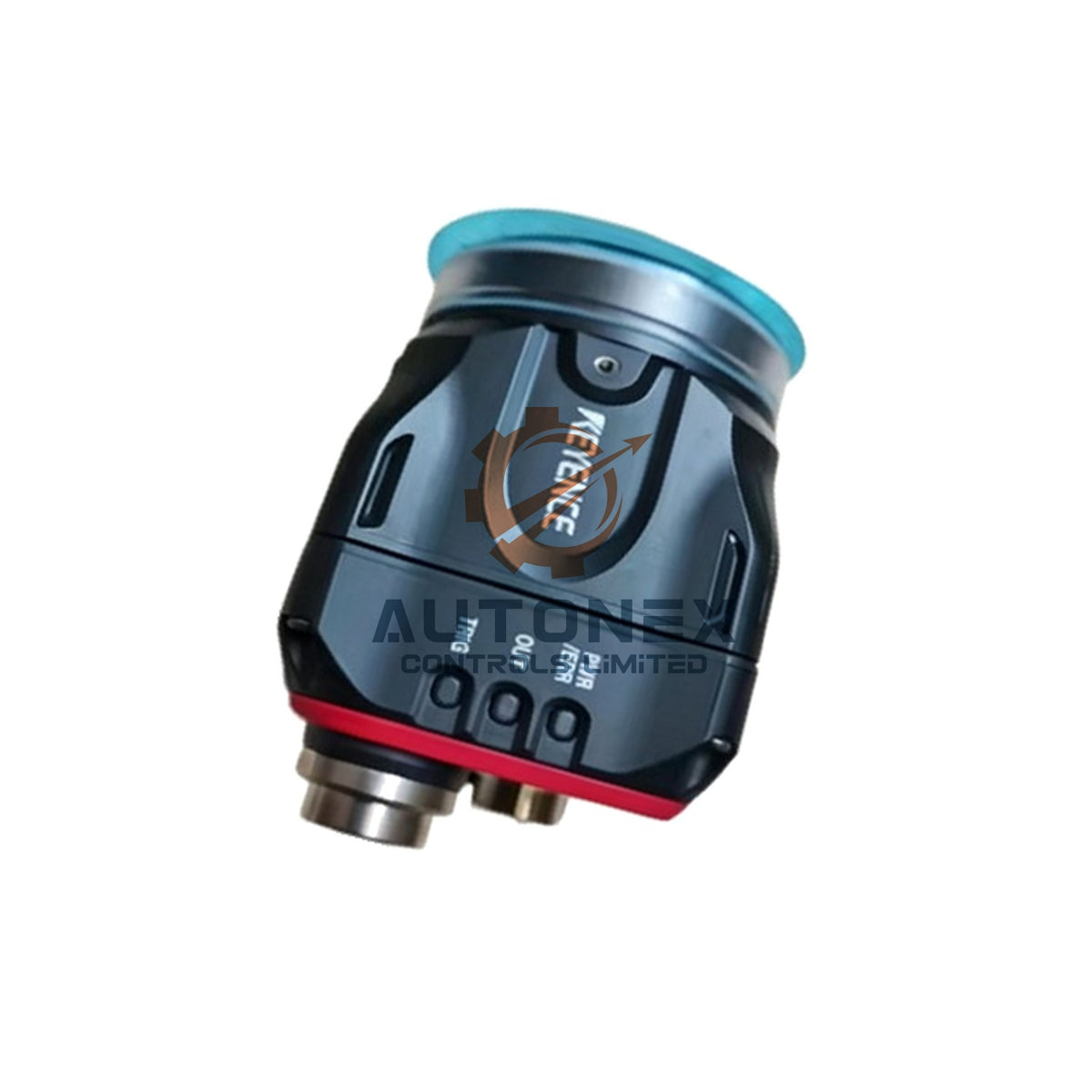

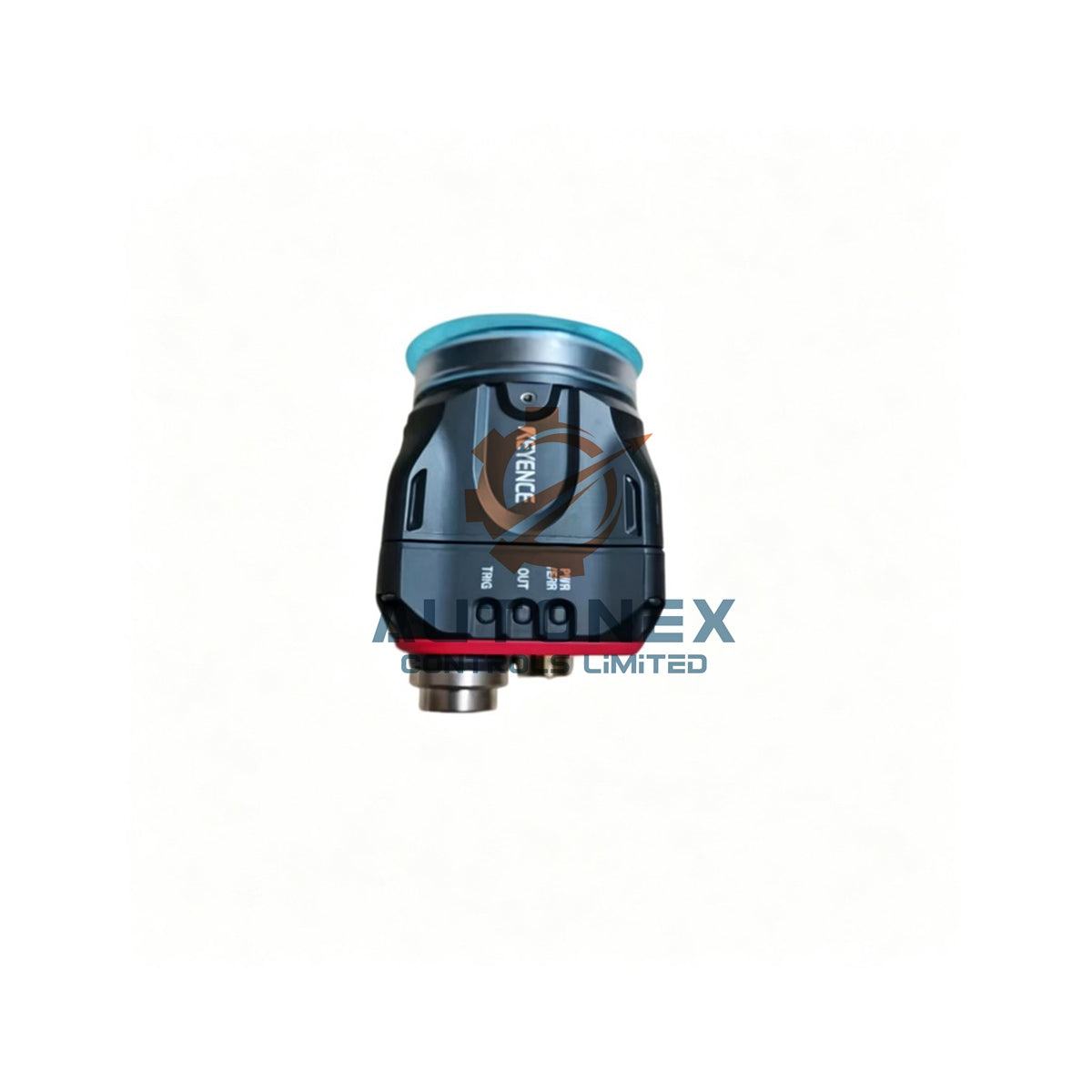

Kamera czujnika wizyjnego kolorowego Keyence IV-H500CA z serii IV

Zintegrowana kolorowa kamera z czujnikiem wizyjnym Keyence IV-H500CA

Specyfikacja techniczna

• Marka: Keyence
• Model: IV-H500CA
• Seria: Seria IV
• Kategoria: Zintegrowana kamera z czujnikiem wizyjnym, standardowa odległość, wersja kolorowa
• Odległość montażowa: od 50 do 500 mm
• Pole widzenia: 25 x 18 mm z odległości 50 mm do 210 x 157 mm z odległości 500 mm
• Przetwornik obrazu: Kolorowy CMOS 1/3 cala, 752 (H) x 480 (V) pikseli
• Regulacja ostrości: Automatyczna
• Czas ekspozycji: od 1/10 do 1/50 000 s
• Oświetlenie: Biała dioda LED z przełączanym oświetleniem impulsowym/stałym
• Narzędzia detekcji: 16 narzędzi, w tym wykrywanie kształtu, obszaru koloru, obszaru, pikseli krawędzi, szerokości/wysokości, średnicy, obecności krawędzi, podziałki, regulacji położenia i szybkiej regulacji położenia
• Narzędzie regulacji położenia: 1
• Programy: 32 przełączane programy
• Napięcie zasilania: 24 V DC ±10% z uwzględnieniem tętnień
• Pobór mocy: 0,6 A lub mniej
• Typ wyjścia: Otwarty kolektor, przełączane NPN/PNP, przełączane N.O./N.C., maks. parametry znamionowe 26,4 V 50 mA
• Wejścia: 6 (IN1 do IN6)
• Wyjścia: 4 (OUT1 do OUT4)
• Masa: ok. 270 g

Trwałość w warunkach środowiskowych

• Zakres temperatury pracy wynosi od 0 do +50°C, bez zamarzania
• Wilgotność względna wynosi od 35 do 85% RH bez kondensacji
• Stopień ochrony IP67 jest zachowany, o ile nie zamontujesz filtra polaryzacyjnego OP-87436/OP-87437
• Odporność na wibracje obejmuje częstotliwości od 10 do 55 Hz przy amplitudzie podwójnej 1,5 mm przez 2 godziny na każdej osi
• Odporność na wstrząsy wynosi do 500 m/s², trzy razy w każdym z sześciu kierunków
• Mocowanie kopułowe IV-D10 wpływa na parametry odporności na wibracje i wstrząsy

Komunikacja i łączność

• 4-pinowe złącze M12 obsługuje sieci Ethernet 100BASE-TX/10BASE-T
• Protokół klienta FTP przesyła obrazy inspekcyjne i wyniki bezpośrednio
• EtherNet/IP i PROFINET łączą kamerę z systemami sterowania zakładowego
• Brak gniazda rozszerzeń komunikacyjnych, więc wbudowane porty obsługują wszystkie potrzeby sieciowe

Najważniejsze zalety

• Kolorowy sensor CMOS wykrywa defekty kolorystyczne, których nie wychwytują kamery monochromatyczne
• Autofokus skraca czas konfiguracji, gdy operatorzy zmieniają odległość roboczą
• Krótki czas ekspozycji 1/50,000 s zamraża ruch na szybkich liniach produkcyjnych
• Przełączane oświetlenie impulsowe i stałe dostosowuje się do różnych powierzchni obiektów
• Wytrzymała obudowa z odlewanego ciśnieniowo aluminium i uszczelnienie IP67 sprawdzają się w strefach mycia

Instrukcja instalacji

• Zamontuj kamerę na uchwycie i ustaw odległość od obiektu w zakresie od 50 do 500 mm
• Podłącz 4-pinowy przewód M12, aby przesyłać dane przez Ethernet i zasilać urządzenie napięciem 24 VDC
• Podłącz wejścia IN1–IN6 i wyjścia OUT1–OUT4 do sterownika PLC
• Przed podłączeniem zasilania ustaw przełączniki NPN/PNP i N.O./N.C.
• Poczekaj, aż autofokus ustawi ostrość, a następnie precyzyjnie dostosuj ekspozycję w zakresie od 1/10 do 1/50,000 s
• Wybierz impulsowy lub stały tryb oświetlenia, aby dopasować go do kontrolowanego obiektu
• Załaduj maksymalnie 32 programy i przypisz każdy z nich do receptury produkcyjnej

Zawartość opakowania

• 1 x kolorowa kamera czujnika wizyjnego Keyence IV-H500CA
• 1 x adapter montażowy (POM)
• 1 x wtyczka złącza M12
• 1 x skrócona instrukcja obsługi
• 1 x pudełko ochronne

Wysyłka i wsparcie

• Ta kamera jest dostępna w magazynie i wysyłamy ją w ciągu 5 dni
• Wysyłamy na cały świat za pośrednictwem FedEx, UPS i DHL
• Przyjmujemy zwroty w ciągu 30 dni od dostawy
• Wszystkie urządzenia są fabrycznie nowe, oryginalne i wysyłane bezpośrednio z fabryki

FAQ

• P: Jaką odległość roboczą obsługuje IV-H500CA?
  O: Obsługuje odległość roboczą od 50 do 500 mm z automatyczną regulacją ostrości.
• P: Jakie pole widzenia uzyskam przy poszczególnych odległościach?
  O: Pole widzenia wynosi 25 x 18 mm przy odległości 50 mm i 210 x 157 mm przy 500 mm.
• P: Czy kamera jest wodoodporna?
  O: Tak, kamera ma stopień ochrony IP67, chyba że zamontujesz filtr polaryzacyjny OP-87436 lub OP-87437.
• P: Ile wyjść oferuje?
  O: Urządzenie oferuje 4 wyjścia (OUT1–OUT4) i 6 wejść (IN1–IN6).
• P: Jakiego sensora obrazu używa?
  O: Urządzenie jest wyposażone w kolorowy sensor CMOS o przekątnej 1/3 cala i rozdzielczości 752 x 480 pikseli.
• P: Czy mogę zmienić polaryzację wyjścia?
  O: Tak, wyjście można przełączać między NPN i PNP oraz między N.O. i N.C.
• P: Jaką moc pobiera?
  O: Pobiera maksymalnie 0,6 A przy napięciu 24 VDC ±10%.
• P: Czy urządzenie jest dostępne w magazynie i jak szybko je wysyłacie?
  O: Tak, mamy urządzenia w magazynie i wysyłamy je w ciągu 5 dni za pośrednictwem DHL, FedEx lub UPS.
