Kabel sprzężenia zwrotnego Allen-Bradley 90 m 2090-CFBM7DF-CDAF90

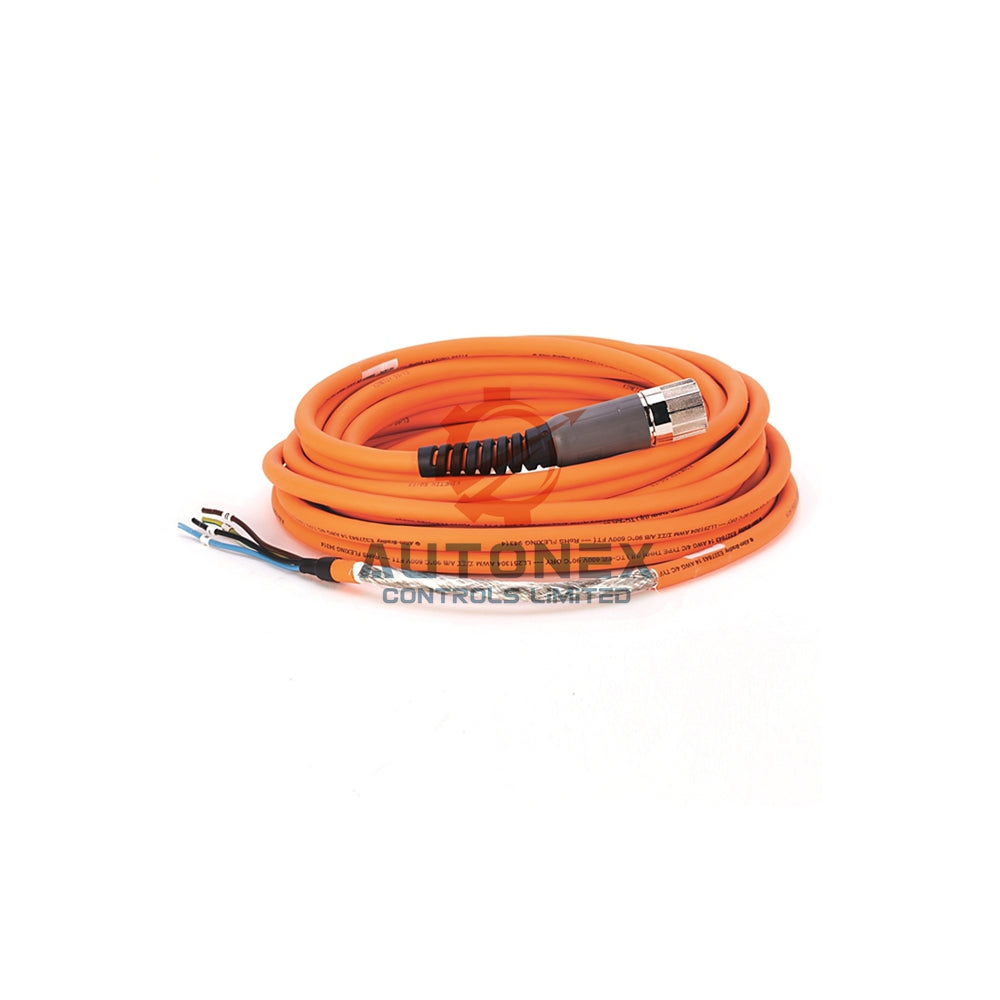

Przewód sprzężenia zwrotnego silnika Allen-Bradley 2090-CFBM7DF-CDAF90 o długości 90 m

2090-CFBM7DF-CDAF90 to przewód sprzężenia zwrotnego silnika o zwiększonej długości z serii 2090 Dual Power/Feedback. Ten przewód o długości 90 metrów zapewnia stabilną transmisję sygnału w zastosowaniach związanych ze sterowaniem ruchem na dużych odległościach.

Podstawowe dane techniczne

• Marka i seria: Allen-Bradley 2090
• Numer modelu: 2090-CFBM7DF-CDAF90
• Długość przewodu: 90 metrów
• Funkcja przewodu: Wyłącznie sprzężenie zwrotne silnika
• Typ enkodera: Enkoder inkrementalny
• Złącze po stronie napędu: Przewody wyprowadzone (końcówki przewodów)
• Złącze po stronie silnika: Złącze DIN SpeedTec
• Typ do zastosowań ruchomych: Do pracy w ruchu ciągłym
• Przekrój przewodnika: 20 AWG
• Liczba przewodników: 7 par (14 przewodników)
• Skuteczność ekranowania: pokrycie ≥85%
• Pojemność (przewodnik–przewodnik): ≤110 pF/m
• Maks. napięcie robocze: 30 V AC/DC
• Tłumienie sygnału: ≤3 dB/100 m przy 10 MHz
• Zakres temperatury pracy: od -20°C do +80°C (stacjonarnie), od -5°C do +70°C (w ruchu)
• Minimalny promień gięcia: 7,5 x Ø (stacjonarnie), 10 x Ø (w ruchu)
• Trwałość w ruchu: ≥5 milionów cykli (w odpowiednim prowadniku kablowym)
• Materiał powłoki: PUR (poliuretan), odporny na olej i ścieranie
• Średnica przewodu: około 8,2 mm

Wydajność i konstrukcja przewodu

• Długość 90 metrów umożliwia zastosowanie w instalacjach o dużym zasięgu, takich jak duże bramy i przenośniki.
• Konstrukcja o niskiej pojemności (≤110 pF/m) minimalizuje zniekształcenia sygnału na dużych odległościach.
• Powłoka PUR do pracy w ruchu ciągłym wytrzymuje powtarzalne ruchy w prowadnikach kablowych.
• Gęsty oplot ekranujący (≥85%) zapewnia doskonałą ochronę przed zakłóceniami EMI/RFI.
• 7 par przewodników spełnia standardowe wymagania dotyczące sygnałów inkrementalnego enkodera.
• Zoptymalizowane tłumienie sygnału (<3 dB/100 m) zapewnia niezawodną transmisję danych.

Wskazówki dotyczące instalacji

• Sprawdź kompatybilność z napędami Allen-Bradley MP-Series i silnikami z enkoderami inkrementalnymi.
• Zastosuj odpowiednie odciążenie naprężeń w obu punktach przyłączeniowych, aby właściwie poprowadzić przewód o długości 90 metrów.
• Podczas instalacji w prowadnikach kablowych zachowaj minimalny promień gięcia wynoszący 10-krotność średnicy.
• Uziemiaj ekran wyłącznie po stronie napędu, aby zapobiec powstawaniu pętli uziemienia.
• Prowadź przewód oddzielnie od przewodów zasilających wysokiego napięcia (>600 V), zachowując odległość co najmniej 200 mm.
• Przed uruchomieniem sprawdź ciągłość oraz rezystancję izolacji (min. 100 MΩ).

Pakowanie i zapewnienie jakości

• Przewód jest wysyłany na przemysłowej szpuli, z ochronnym opakowaniem i barierą przeciwwilgociową.
• Każdy odcinek o długości 90 metrów przechodzi w 100% test ciągłości i test wytrzymałości elektrycznej (1500 V AC, 1 min).
• Wysyłka międzynarodowa za pośrednictwem firm FedEx, UPS, DHL ze śledzeniem w czasie rzeczywistym.
• Opakowanie zawiera kartę specyfikacji przewodu i instrukcję instalacji.

Najczęściej zadawane pytania techniczne

• Z jakimi systemami ten przewód jest kompatybilny? Jest przeznaczony do napędów Allen-Bradley MP-Series i serii 2090 z enkoderami inkrementalnymi.
• Czy tego przewodu można używać na zewnątrz? Nie zaleca się bezpośredniego zastosowania na zewnątrz, chyba że przewód zostanie umieszczony w chronionym kanale kablowym.
• Jaka jest maksymalna zalecana częstotliwość danych? Do 10 MHz przy stracie sygnału ≤3 dB na odcinku 90 metrów.
• Jak obliczyć spadek napięcia? Około 0,15 V na 100 m przy prądzie sygnału 100 mA.
• Czy możliwe jest wykonanie w terenie zakończenia przewodu złączem DIN SpeedTec? Nie, wymaga to oprzyrządowania fabrycznego. W terenie można zakończyć wyłącznie koniec z wyprowadzonymi przewodami.

Aby otrzymać rysunki techniczne lub informacje o cenach przy zakupie hurtowym 2090-CFBM7DF-CDAF90, skontaktuj się z naszym zespołem inżynieryjnym.
