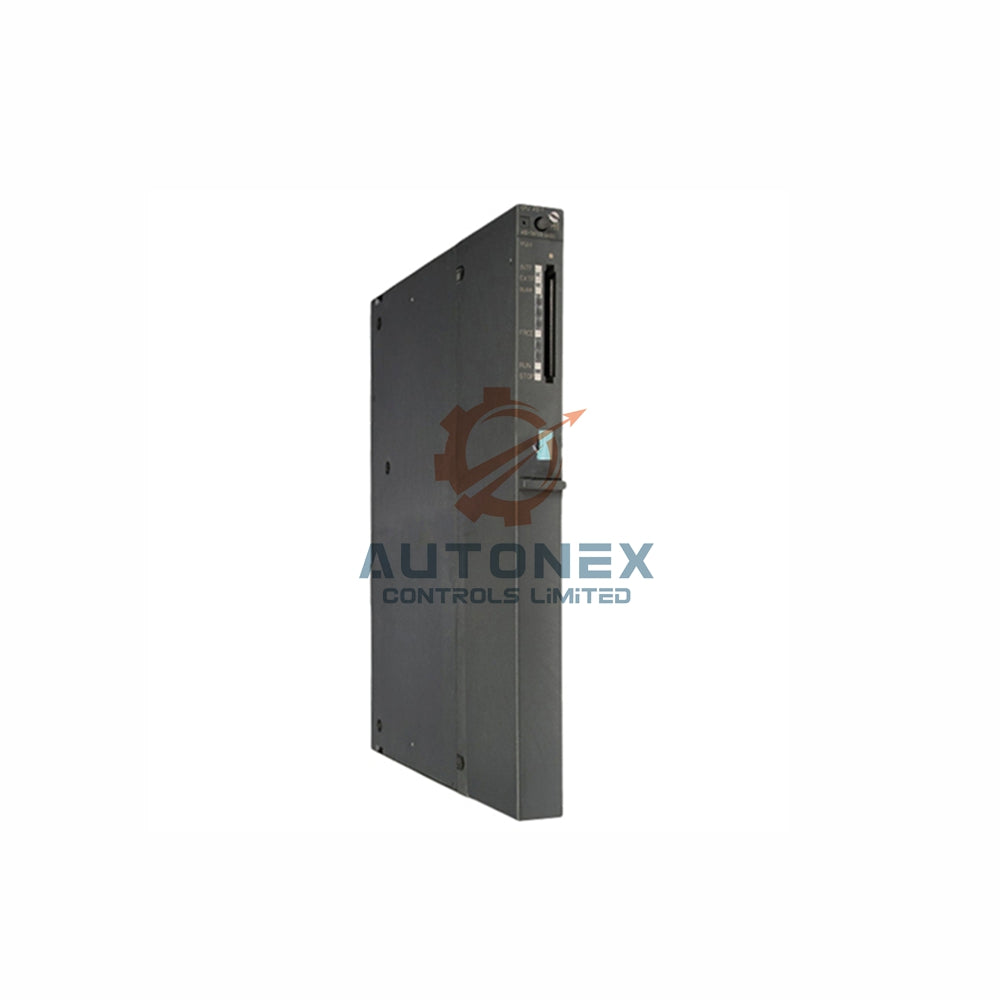

6ES7431-1KF00-0AB0 SIMATIC S7-400 izolowane wejście analogowe

SIMATIC S7-400 6ES7431-1KF00-0AB0 Izolowany moduł wejść analogowych SM 431

Najważniejsze dane techniczne

• Napięcie zasilania: Nie jest wymagane zewnętrzne napięcie obciążenia L+; moduł pobiera maks. 350 mA z magistrali tylnej 5 V DC.
• Strata mocy: Typowo 1,8 W, co zapewnia wydajną pracę.
• Wejścia analogowe: 8 kanałów napięciowych/prądowych oraz 4 kanały do pomiaru rezystancji (0–600 Ω, użyteczne do 500 Ω).
• Granice zniszczenia: Maks. 50 V dla wejścia napięciowego; maks. 50 mA (40 mA ciągle) dla wejścia prądowego.
• Stały prąd pomiarowy: 1,67 mA dla przetworników rezystancyjnych.
• Zakresy wejściowe (napięcie): 1–5 V (200 kΩ), ±1 V (200 kΩ), ±10 V (200 kΩ) – wszystkie obsługiwane.
• Zakresy wejściowe (prąd): ±20 mA i 4–20 mA z rezystancją wejściową 80 Ω.
• Zakresy rezystancji: 0–600 Ω (użyteczne do 500 Ω) z połączeniem 2-, 3- lub 4-przewodowym.
• Długość przewodu: Maks. 200 m dla przewodów ekranowanych.
• Rozdzielczość: 13-bitowa z zakresem przekroczenia, łącznie ze znakiem.
• Czas całkowania: Parametryzowany; podstawowy czas konwersji 23/25 ms; czas całkowania 16,7/20 ms.
• Tłumienie zakłóceń: Dla częstotliwości 50/60 Hz, zapewniające stabilne odczyty w środowisku przemysłowym.
• Czas wykonania modułu: 184/200 ms (wszystkie kanały odblokowane).
• Błąd temperaturowy: ±0,02%/K dla rezystancji; ±0,007%/K dla pozostałych zakresów.
• Granice błędu roboczego: Napięcie ±1,0% (±1 V), ±0,6% (±10 V), ±0,7% (1–5 V); prąd ±1,0%; rezystancja ±1,25% (0–500 Ω).
• Granice błędu podstawowego (przy 25 °C): Napięcie ±0,7% (±1 V), ±0,4% (±10 V), ±0,5% (1–5 V); prąd ±0,7%; rezystancja ±0,8%.
• Diagnostyka: Brak funkcji diagnostycznej.
• Separacja potencjałów: Izolacja między kanałami i magistralą tylną (testowana przy napięciu 2120 V DC między magistralą a obwodem analogowym, 500 V DC między magistralą a masą oraz 2120 V DC między obwodem analogowym a masą).
• Testowana izolacja: 2120 V DC (magistrala–obwód analogowy), 500 V DC (magistrala–masa), 2120 V DC (obwód analogowy–masa).

Często zadawane pytania (FAQ)

• P: Czy ten moduł obsługuje przetworniki 2-przewodowe bez zewnętrznego zasilania?
  Nie, przetworniki 2-przewodowe wymagają zewnętrznego zasilania; moduł nie dostarcza napięcia obciążenia L+.
• P: Czy można podłączyć czujniki rezystancyjne?
  Tak, moduł obsługuje rezystancję 0–600 Ω z połączeniem 2-, 3- lub 4-przewodowym (użyteczne do 500 Ω).
• P: Jaka jest maksymalna długość przewodu dla sygnałów analogowych?
  Można stosować przewody ekranowane o długości do 200 metrów.
• P: Czy moduł jest odizolowany od magistrali tylnej?
  Tak, zapewnia pełną izolację między kanałami a magistralą tylną (testowaną przy napięciu 2120 V DC).
• P: Jaki jest czas konwersji na kanał?
  Podstawowy czas konwersji wynosi 23/25 ms (wybierany dla częstotliwości 50/60 Hz).
• P: Czy moduł obsługuje termopary lub czujniki RTD?
  Nie, obsługuje wyłącznie napięcie, prąd i rezystancję (nie obsługuje termopar ani czujników RTD).
• P: Czy produkt jest dostępny w magazynie?
  Tak, moduł jest dostępny w magazynie i może zostać natychmiast wysłany.
