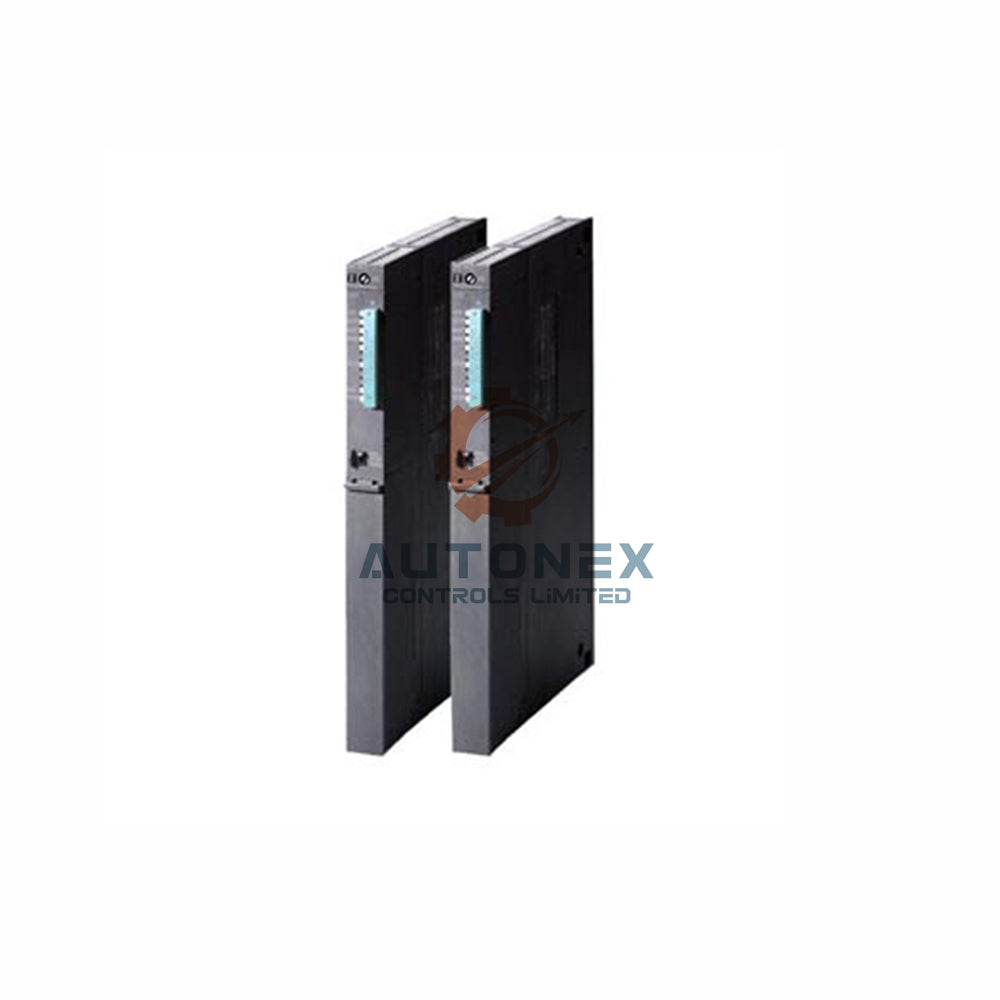

6ES7422-1BH11-0AA0 Izolowany moduł Siemens z 16 wyjściami cyfrowymi 24 V DC, 2 A

6ES7422-1BH11-0AA0 SIMATIC S7-400 Cyfrowy moduł wyjściowy SM 422

Najważniejsze dane techniczne

• Marka i model: Siemens SIMATIC S7-400, 6ES7422-1BH11-0AA0 (SM 422).
• Wyjścia: 16 wyjść cyfrowych, izolowanych w grupach po 8.
• Napięcie wyjściowe: Znamionowo 24 V DC (od 20,4 V do 28,8 V).
• Prąd wyjściowy (sygnał „1”): Znamionowo 2 A, dopuszczalnie do 2,4 A.
• Minimalny prąd obciążenia: 5 mA dla sygnału „1”.
• Prąd resztkowy (sygnał „0”): Maks. 0,5 mA.
• Opóźnienie wyjścia: Maks. 1 ms (0→1 i 1→0).
• Zabezpieczenie przed zwarciem: Tak, elektroniczne, taktowane (próg zadziałania od 2,8 do 6 A).
• Napięcie wyłączeniowe obciążenia indukcyjnego: Ograniczone do -30 V.
• Zakres rezystancji obciążenia: Od 24 Ω do 4 kΩ.
• Obciążalność lampowa: Maks. 10 W.
• Częstotliwość przełączania: 100 Hz (obciążenie rezystancyjne), 10 Hz (lampa), 0,1 Hz (obciążenie indukcyjne przy 2 A).
• Łączny prąd grupy: Maks. 3 A do 40 °C; 2 A do 60 °C (2 sąsiadujące wyjścia).
• Straty mocy: Typ. 5 W.
• Prąd magistrali kasety: Maks. 160 mA przy 5 V DC.
• Prąd napięcia obciążenia L+: Maks. 30 mA (bez obciążenia).
• Długość przewodu: Ekranowany do 1000 m, nieekranowany do 600 m.
• Diagnostyka: Niedostępna.
• Izolacja: Między kanałami (grupami po 8) oraz magistralą kasety. Testowana napięciem 500 V DC.

Najczęściej zadawane pytania (FAQ)

• P: Jaki jest maksymalny prąd wyjściowy na kanał?
  O: Moduł 6ES7422-1BH11-0AA0 zapewnia prąd znamionowy 2 A, do 2,4 A na kanał.
• P: Czy ten moduł ma zabezpieczenie przed zwarciem?
  O: Tak, jest wyposażony w elektroniczne, taktowane zabezpieczenie przed zwarciem (od 2,8 do 6 A).
• P: Czy można połączyć równolegle dwa wyjścia, aby uzyskać większy prąd?
  O: Nie, równoległe łączenie wyjść w celu zwiększenia obciążalności jest niedozwolone. Jest dozwolone wyłącznie do sterowania redundantnego w obrębie tej samej grupy.
• P: Jaka jest maksymalna częstotliwość przełączania?
  O: 100 Hz dla obciążeń rezystancyjnych, 10 Hz dla obciążeń lampowych oraz 0,1 Hz dla obciążeń indukcyjnych przy 2 A.
• P: Czy ten moduł obsługuje diagnostykę?
  O: Nie, 6ES7422-1BH11-0AA0 nie ma funkcji diagnostycznych.
• P: Czy te moduły są dostępne w magazynie?
  O: Tak, mamy moduły 6ES7422-1BH11-0AA0 w magazynie, gotowe do wysyłki.
